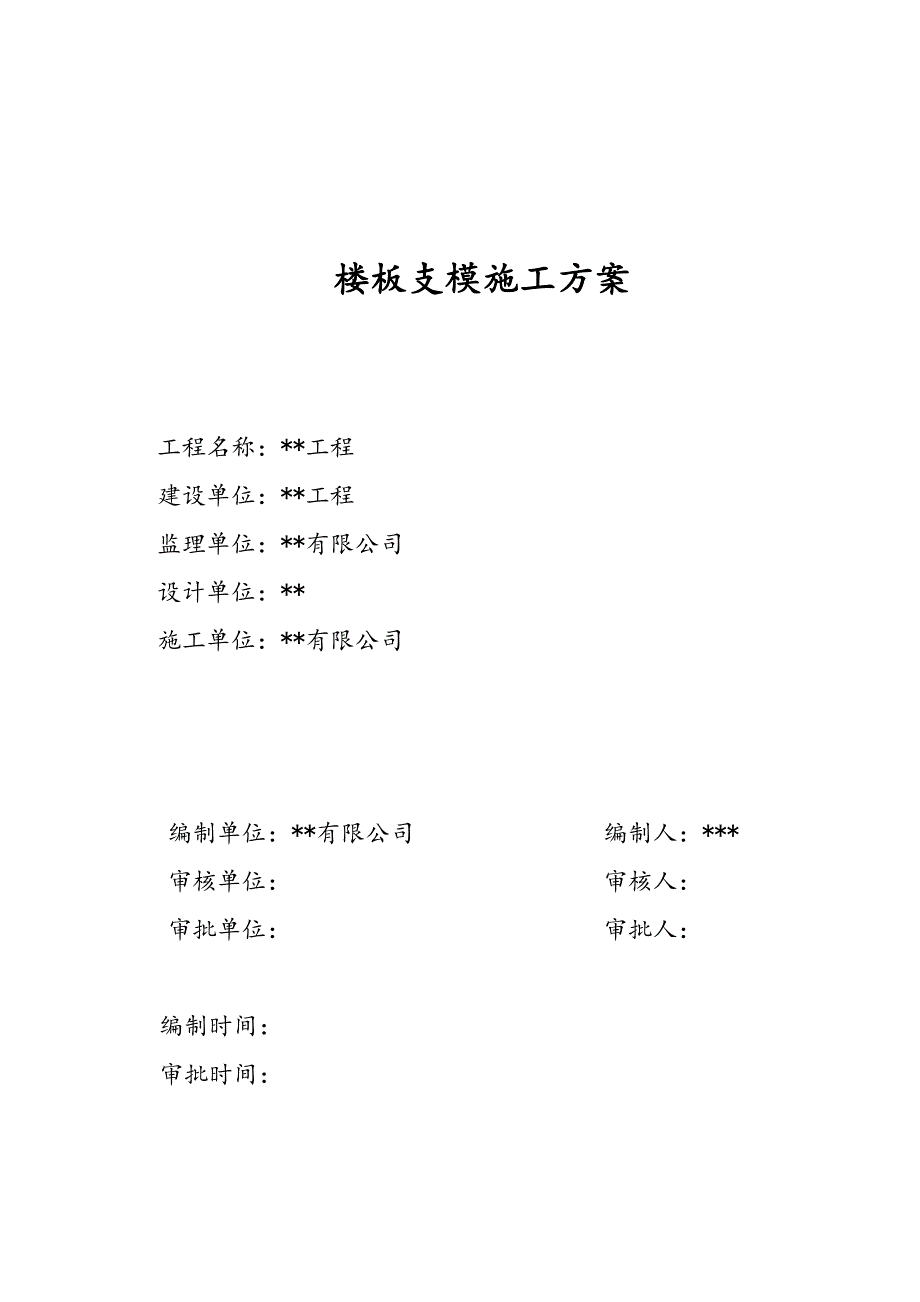

楼板钢管高支撑架施工计算.doc_第2页
第2页 / 共22页

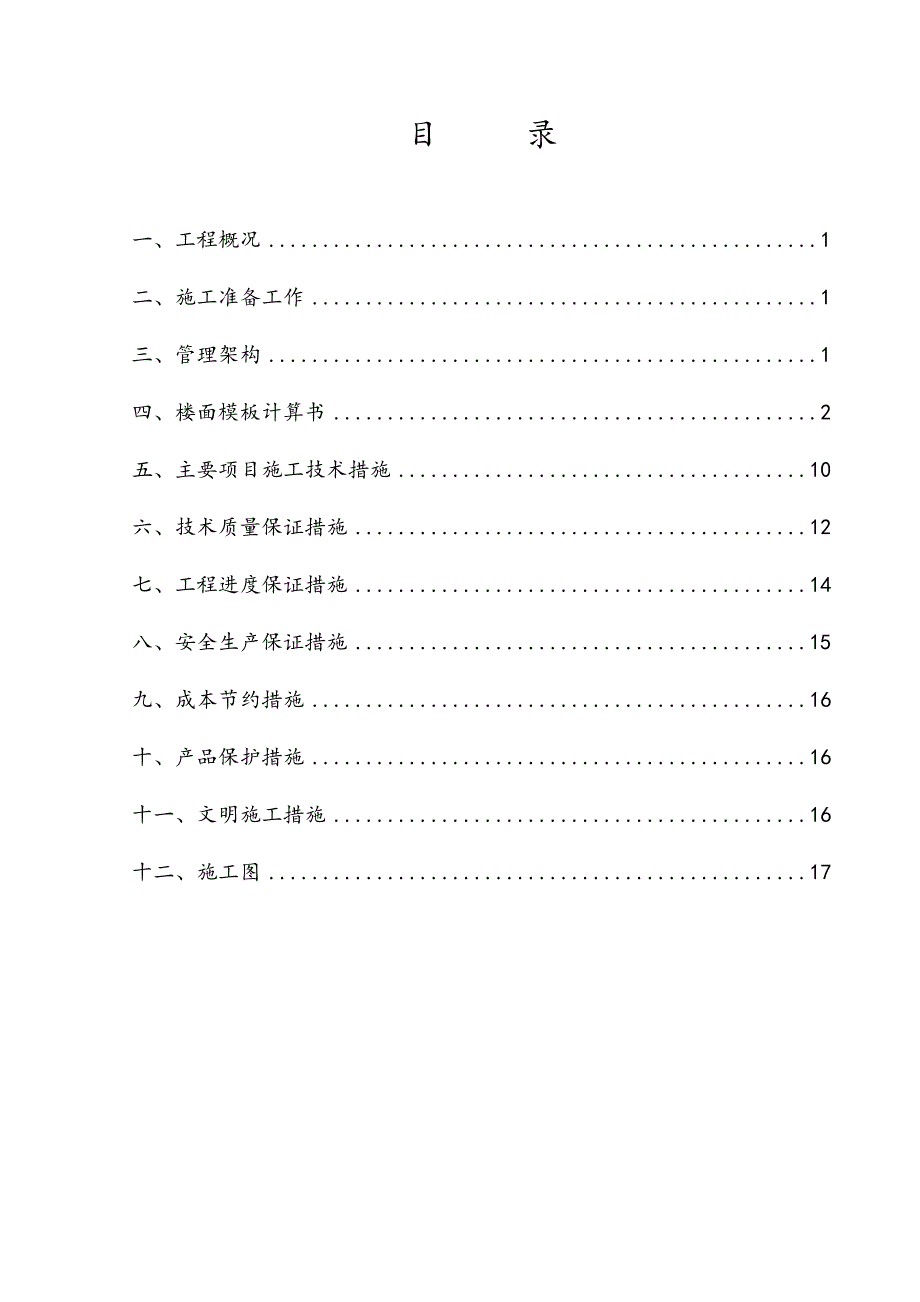

楼板钢管高支撑架施工计算.doc_第3页
第3页 / 共22页

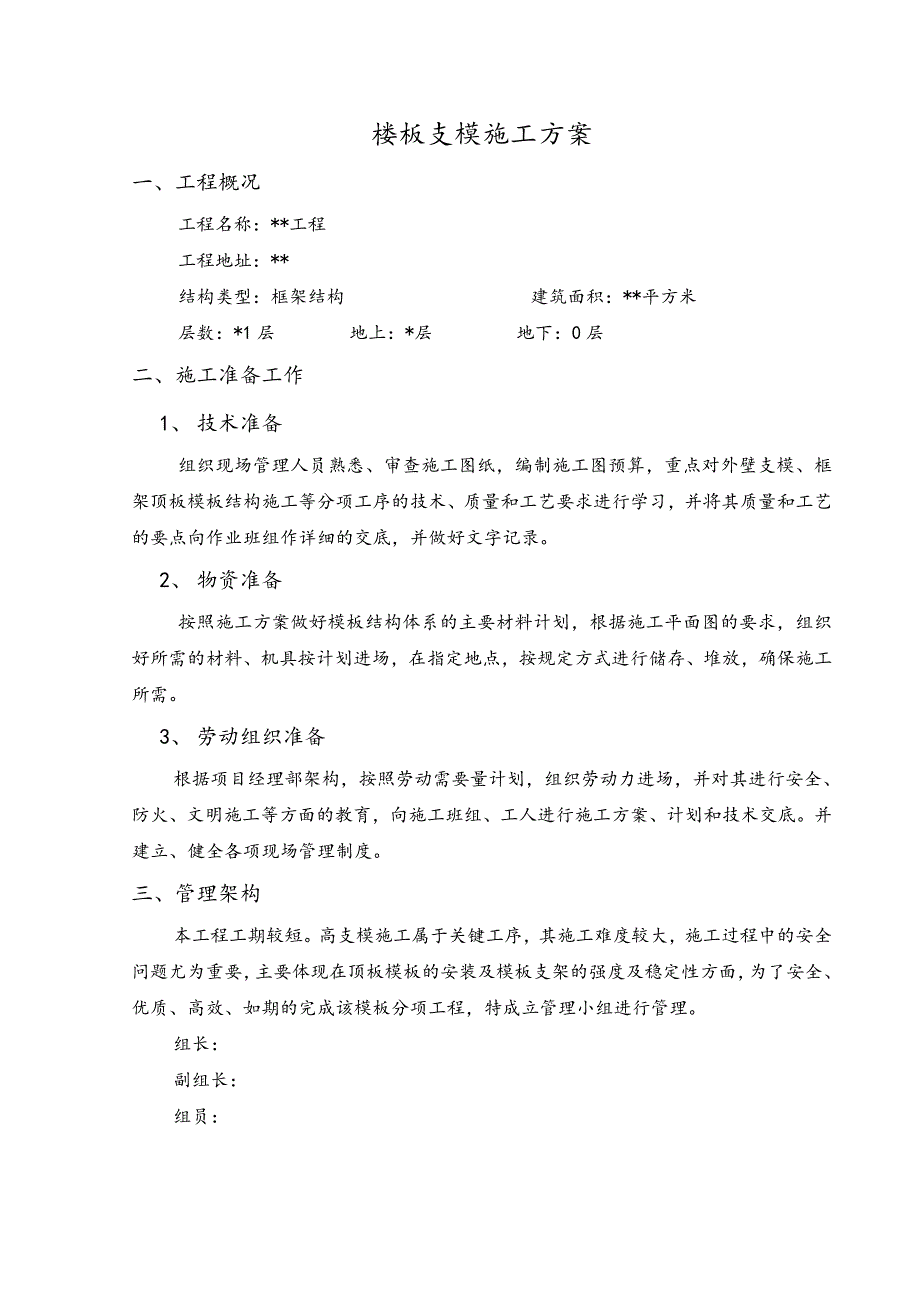

楼板钢管高支撑架施工计算.doc_第4页
第4页 / 共22页
楼板钢管高支撑架施工计算.doc_第5页
第5页 / 共22页
楼板钢管高支撑架施工计算.doc_第6页
第6页 / 共22页
楼板钢管高支撑架施工计算.doc_第7页
第7页 / 共22页
楼板钢管高支撑架施工计算.doc_第8页
第8页 / 共22页
楼板钢管高支撑架施工计算.doc_第9页
第9页 / 共22页
楼板钢管高支撑架施工计算.doc_第10页
第10页 / 共22页
亲,该文档总共22页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《楼板钢管高支撑架施工计算.doc》由会员分享,可在线阅读,更多相关《楼板钢管高支撑架施工计算.doc(22页珍藏版)》请在第壹文秘上搜索。

1、楼板支模施工方案工程名称:*工程建设单位:*工程监理单位:*有限公司设计单位:*施工单位:*有限公司编制单位:*有限公司编制人:*审核单位:审核人:审批单位:审批人:编制时间: 审批时间:目 录一、工程概况1二、施工准备工作1三、管理架构1四、楼面模板计算书2五、主要项目施工技术措施10六、技术质量保证措施12七、工程进度保证措施14八、安全生产保证措施15九、成本节约措施16十、产品保护措施16十一、文明施工措施16十二、施工图17楼板支模施工方案一、工程概况工程名称:*工程工程地址:*结构类型:框架结构 建筑面积:*平方米层数:*1层 地上:*层 地下:0层二、施工准备工作1、 技术准备组

2、织现场管理人员熟悉、审查施工图纸,编制施工图预算,重点对外壁支模、框架顶板模板结构施工等分项工序的技术、质量和工艺要求进行学习,并将其质量和工艺的要点向作业班组作详细的交底,并做好文字记录。2、 物资准备按照施工方案做好模板结构体系的主要材料计划,根据施工平面图的要求,组织好所需的材料、机具按计划进场,在指定地点,按规定方式进行储存、堆放,确保施工所需。3、 劳动组织准备根据项目经理部架构,按照劳动需要量计划,组织劳动力进场,并对其进行安全、防火、文明施工等方面的教育,向施工班组、工人进行施工方案、计划和技术交底。并建立、健全各项现场管理制度。三、管理架构本工程工期较短。高支模施工属于关键工序

3、,其施工难度较大,施工过程中的安全问题尤为重要,主要体现在顶板模板的安装及模板支架的强度及稳定性方面,为了安全、优质、高效、如期的完成该模板分项工程,特成立管理小组进行管理。组长: 副组长: 组员: 四、楼面模板计算书楼板模板扣件钢管高支撑架设计方案高支撑架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)。支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架,对于高支撑架的计算规范存在重要疏漏,使计算极容易出现不能完全确保安全的计算结果。本计算书还参照施工技术2002.3.扣件式钢管模板高支撑架设计和使用安全,供脚手架设计人员参考。基本信息:模板支架搭设高度为8米,搭设

4、尺寸为:立杆的纵距b=1.1米,立杆的横距l=1米,立杆的步距h=1.5米。楼板支撑架立面简图楼板支撑架立杆稳定性荷载计算单元简图 采用的钢管类型为513.0。 (一)、模板面板计算 面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。 静荷载标准值 q1 =250.151.10.151.1=4.29kN/m 活荷载标准值 q2 =(2+1)1.1=3.3kN/m 面板的截面惯性矩I和截面抵抗矩W分别为: 本算例中,截面惯性矩I和截面抵抗矩W分别为: W =1.11818/6=59.4cm3; I =1.1183/(1210)=53.46cm4;(1) 抗弯强度计算 f =

5、 M / W f 其中 f 面板的抗弯强度计算值(N/mm2); M 面板的最大弯距(N.mm); W 面板的净截面抵抗矩; f 面板的抗弯强度设计值,取15N/mm2; M = 0.100ql2 其中 q 荷载设计值(kN/m); 经计算得到 M =0.1(1.24.29 1.43.3)0.252=0.061kN.m 经计算得到面板抗弯强度计算值 f =0.06110001000/(100059.4=1.027N/mm2 由于面板的抗弯强度1.027小于15N/mm2,所以满足要求! (2)抗剪计算 可以不计算 T = 3Q/2bh T 其中最大剪力 Q=0.6(1.24.29+1.43.3

6、)0.25=1.465kN 截面抗剪强度计算值 T=31.4651000/(21.5100018)=0.081N/mm2 截面抗剪强度设计值 T=1.4N/mm2 由于截面抗剪强度0.081小于1.4N/mm2,所以满足要求。 (3)挠度计算 v = 0.677ql4/100EIv= l/250 面板最大挠度计算值 v =0.6774.290.2541012/(100600053.46104)=0.035 mm 面板的最大挠度0.035小于1,满足要求。 (二)、支撑木方的计算 木方按照均布荷载下连续梁计算。 1、荷载的计算 (1)钢筋混凝土板自重(kN/m): q11 =250.150.25

7、=0.938kN/m (2)模板的自重线荷载(kN/m): q12 =0.150.25=0.038kN/m (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN/m): 经计算得:活荷载标准值 q2 =(2+1)0.25=0.75kN/m 静荷载 q1 =1.2(0.938+0.038)=1.171kN/m 活荷载 q2 =1.40.75=1.05kN/m 2、木方的计算 按照两跨连续梁计算,最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下: 均布荷载 q =2.221kN/m 最大弯矩 M = 0.1ql2=0.12.2211.12=0.269kN.m 最大剪力 Q

8、=0.6251.12.221=1.527kN 最大支座力 N=1.11.12.221=2.687kN 木方的截面力学参数为 本算例中,截面惯性矩I和截面抵抗矩W分别为: W =10010010010-3/6=166.667cm3; I =100100310-4/12=833.333cm4; (1)木方抗弯强度计算 抗弯计算强度 f=0.269106/(166.6671000)=1.614N/mm2 木方的抗弯计算强度1.614小于13N/mm2,满足要求。 (2)木方抗剪计算 可以不计算 最大剪力的计算公式如下: Q = 0.625ql 截面抗剪强度必须满足: T = 3Q/2bh T 截面抗

9、剪强度计算值 T=31.527/(2100100)=0.229N/mm2 截面抗剪强度设计值 T=1.6N/mm2 由于木方的抗剪强度计算值0.229小于1.6,所以满足要求。 (3)木方挠度计算 最大变形 v =0.677(0.938+0.038)(1.11000)4/(1009500833.333104)=0.122mm 由于木方的最大挠度0.122小于4.4,所以满足要求。 (三)、横向支撑钢管计算 横向支撑钢管按照集中荷载作用下的连续梁计算。 集中荷载P取木方支撑传递力。P=2.687L=1L=1L=1支撑钢管计算简图 经过连续梁的计算得到 最大弯矩 Mmax=1.007625kN.m

10、 最大支座力 Qmax=8.778429kN 抗弯计算强度 f=1.007625106 /5130=196.418N/mm2 支撑钢管的抗弯计算强度196.418小于205.0N/mm2,满足要求。 支撑钢管的最大挠度2.5926小于4与10mm,满足要求。 (四)、扣件抗滑移的计算 纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc 扣件抗滑承载力设计值,取8.0kN; R 纵向或横向水平杆传给立杆的竖向作用力设计值; 计算中R取最大支座反力,R=8.778429kN 单扣件抗滑承载力不满足要求,可以考虑双扣件! 当直角扣件的拧紧力矩达40-

11、65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN; 双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。 (五)、立杆的稳定性计算荷载标准值 作用于模板支架的荷载包括静荷载、活荷载和风荷载。 1、静荷载标准值包括以下内容: (1)脚手架钢管的自重(kN):查建筑施工手册P194页,标准值取0.1140; NG1 = 0.114080.912kN (2)模板的自重(kN): NG2 = 0.1511.1=0.165kN (3)钢筋混凝土楼板自重(kN): NG3 =250.1511.1=4.125kN 经计算得到,静荷载标准值 NG =0.912+0.165+4.125=5.202kN。 2、活荷载为施工荷载标准值与振倒混凝土时产生的荷载。 经计算得到,活荷载标准值 NQ = (1+2)11.1=3.3kN 3、不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ=1.25.202+1.43.3=10.862 (六)、立杆的稳定性计算 立杆的稳定性计算公式 其中 N 立杆的轴心压力设计值,N =10.862kN; 轴心受压立杆的稳定系数,由长细比 l0/I=查表得:0.203; i 计算立杆的截面回转半径 (cm);i =16.8 A 立杆净截面面积 (
