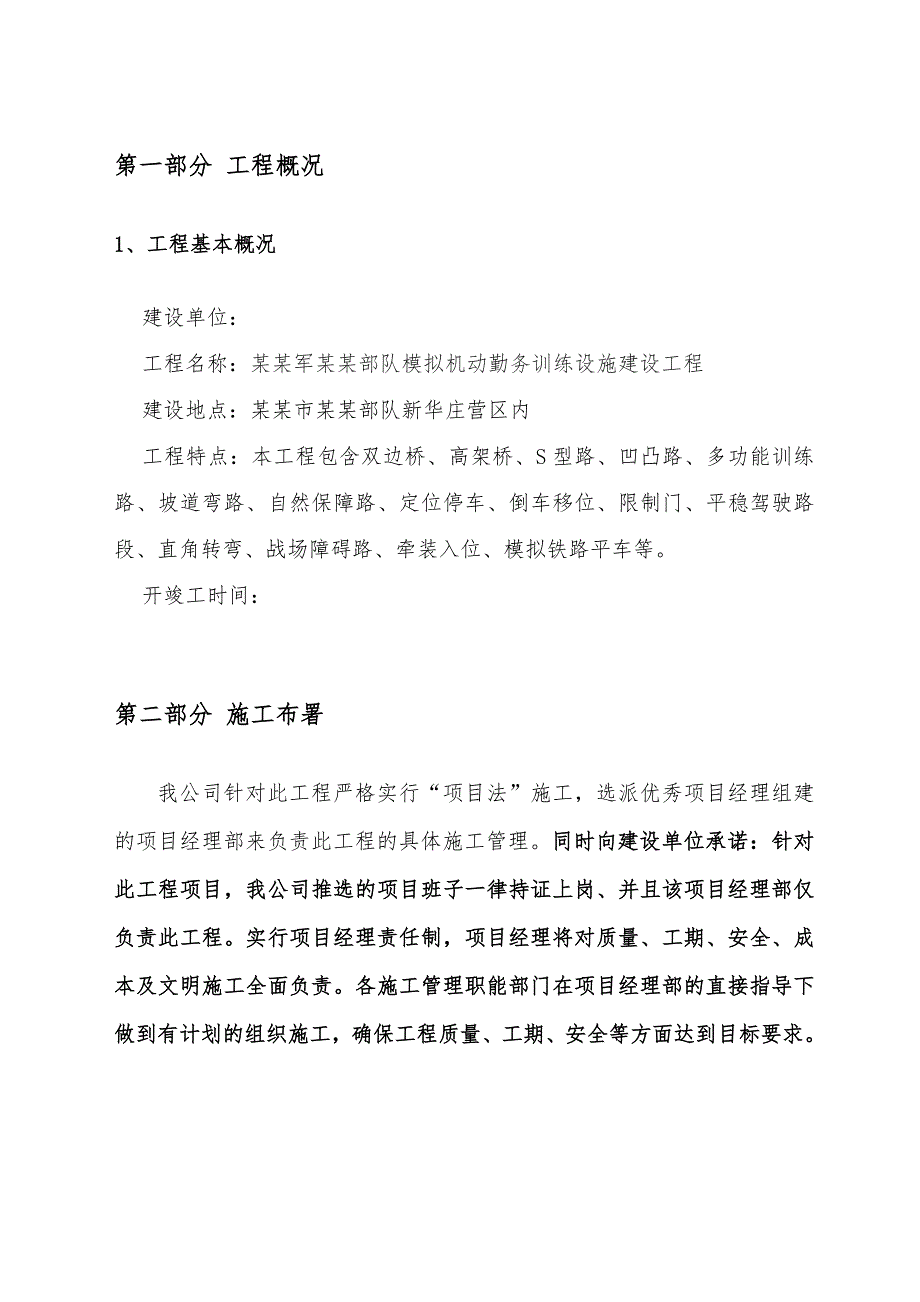

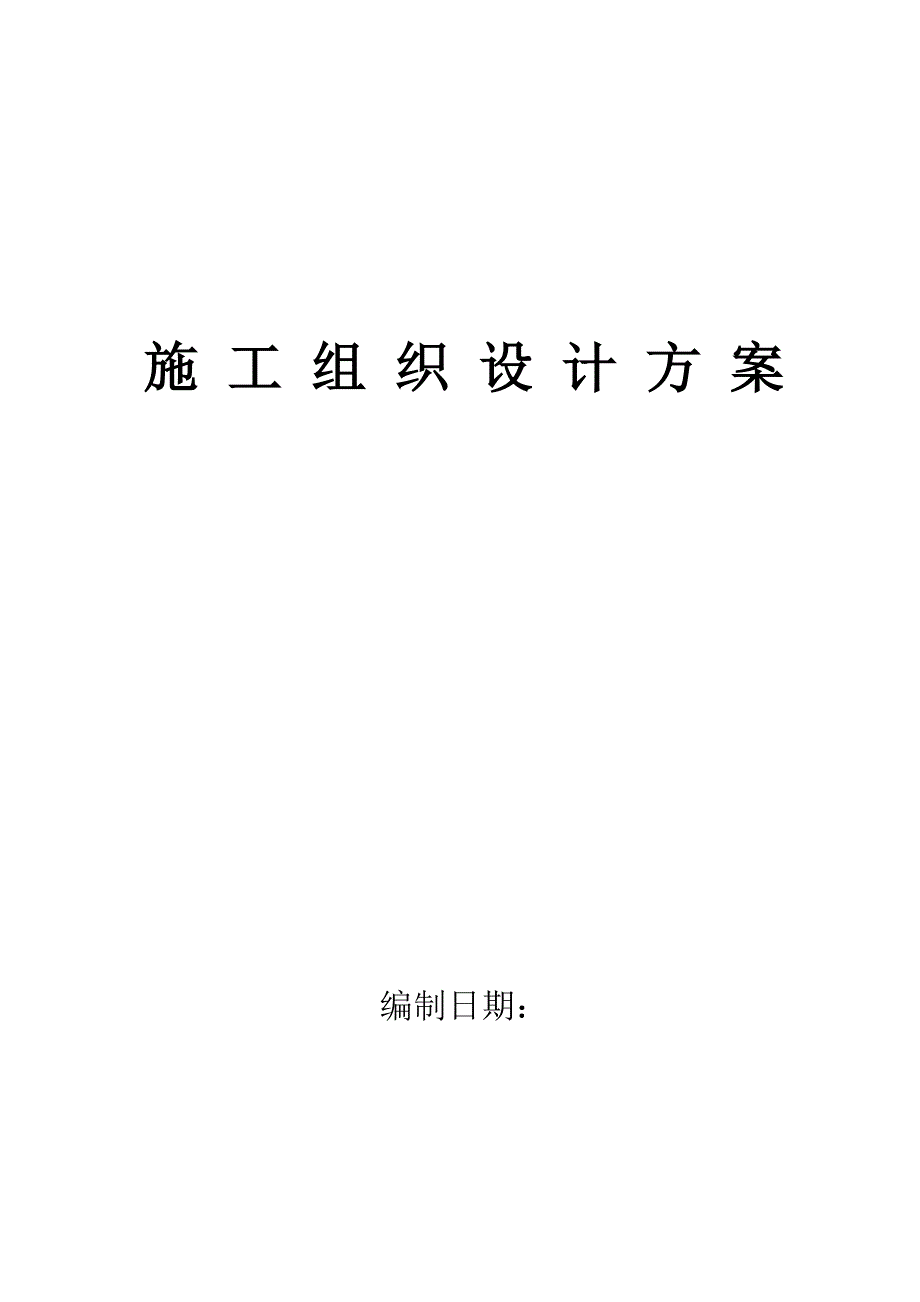

1、施 工 组 织 设 计 方 案编制日期：第一部分 工程概况1、工程基本概况建设单位：工程名称：某某军某某部队模拟机动勤务训练设施建设工程建设地点：某某市某某部队新华庄营区内工程特点：本工程包含双边桥、高架桥、S型路、凹凸路、多功能训练路、坡道弯路、自然保障路、定位停车、倒车移位、限制门、平稳驾驶路段、直角转弯、战场障碍路、牵装入位、模拟铁路平车等。开竣工时间：第二部分 施工布署我公司针对此工程严格实行“项目法”施工，选派优秀项目经理组建的项目经理部来负责此工程的具体施工管理。同时向建设单位承诺：针对此工程项目，我公司推选的项目班子一律持证上岗、并且该项目经理部仅负责此工程。实行项目经理责任制，

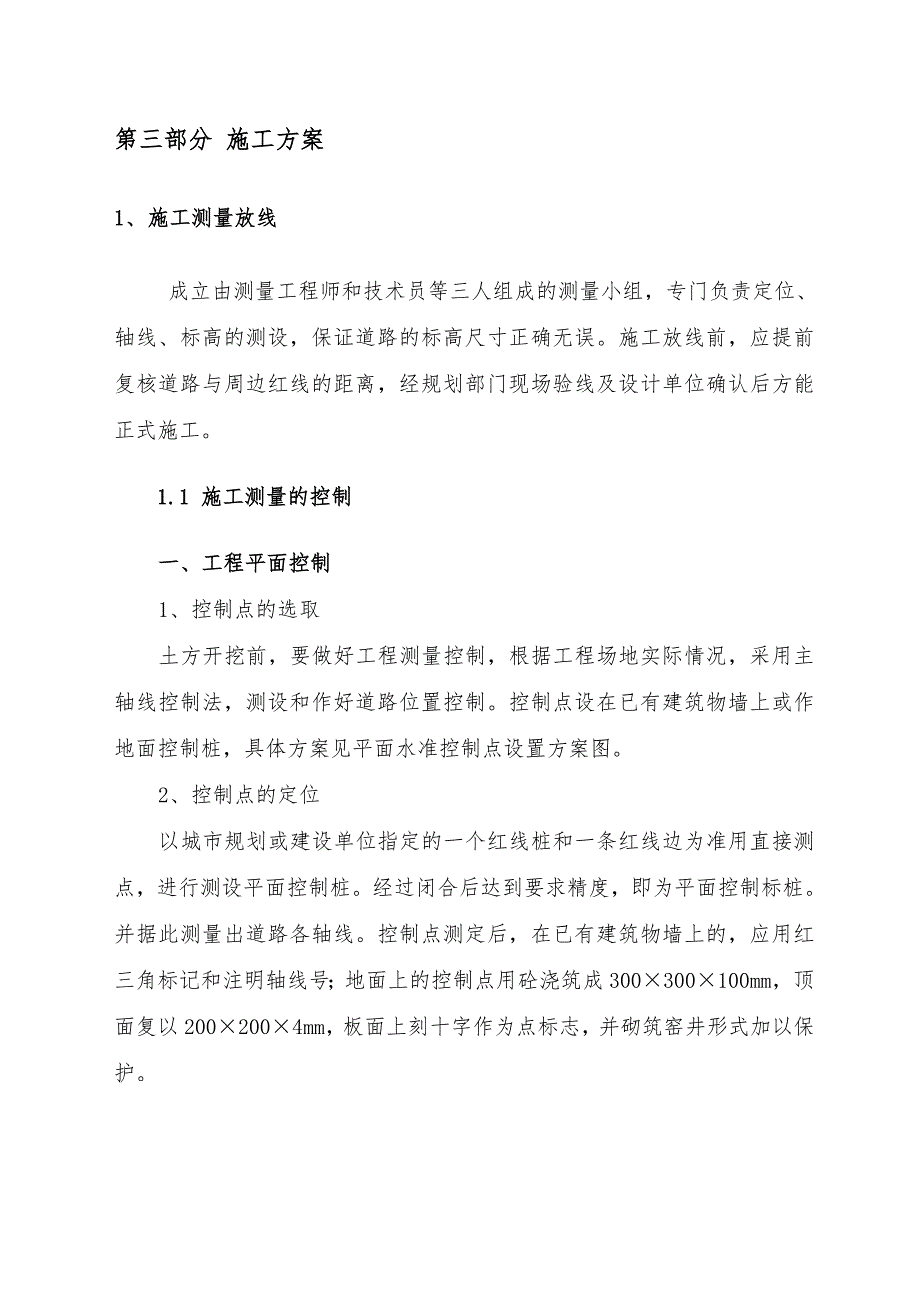

2、项目经理将对质量、工期、安全、成本及文明施工全面负责。各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求。第三部分 施工方案1、 施工测量放线成立由测量工程师和技术员等三人组成的测量小组，专门负责定位、轴线、标高的测设，保证道路的标高尺寸正确无误。施工放线前，应提前复核道路与周边红线的距离，经规划部门现场验线及设计单位确认后方能正式施工。1.1 施工测量的控制一、工程平面控制1、控制点的选取土方开挖前，要做好工程测量控制，根据工程场地实际情况，采用主轴线控制法，测设和作好道路位置控制。控制点设在已有建筑物墙上或作地面控制桩，具体方案见平面
3、水准控制点设置方案图。2、控制点的定位以城市规划或建设单位指定的一个红线桩和一条红线边为准用直接测点，进行测设平面控制桩。经过闭合后达到要求精度，即为平面控制标桩。并据此测量出道路各轴线。控制点测定后，在已有建筑物墙上的，应用红三角标记和注明轴线号；地面上的控制点用砼浇筑成300300100mm，顶面复以2002004mm，板面上刻十字作为点标志，并砌筑窑井形式加以保护。二、工程高程控制建筑施工，现场要设水准点，以控制和引测道路的标高，并构成闭合图形，以便闭合校核。根据现场情况设水准点。实际测设时，应用精度不低于S3级水准仪。1、路基、垫层、稳定层主要分项施工方案及技术措施1.1 路基挖土一、
4、路基开挖路基土方开挖采用机械挖坑。挖土机械采用履带式大宇220型反铲挖掘机，运土采用自卸翻斗汽车，并与护坡施工协调。均自上而下进行，在土方开挖过程中测量放线员跟班作业，不得乱挖超挖，严禁掏底开挖。严格控制开挖范围及标高，严禁超挖土方扰动地基。二、开挖技术要点路基开挖应严格按照相关规范要求进行，严格控制开挖范围及标高。并且要做好人员安全措施。1.2路基压实路基填土选用振动压路机洒水碾压，压实度要达到设计要求，路床顶面回弹模量值应大于30Mpa。当土基强度不足时应采取渗入消石灰或换填砂砾等处治措施1.3天然砂砾垫层天然砂砾垫层：小于0.075mm细粒含量不宜大于5%，垫层施工时必须保证计量准确、搅
5、拌均匀，保证厚度，并在最佳含水率情况下进行碾压，使其达到最大密实度。1.4水泥稳定砂砾基层施工基层施工采用厂拌机铺，路拌法施工时必须保证拌合深度，不得留有夹层；基层完工后应及时养护，控制交通。水泥稳定砂砾宜采用强度等级不小于32.5级缓凝水泥，终凝时间宜在6小时以上。1.5水泥混凝土路面施工一、模板工程模板应安装稳固、顺直、平整、无扭曲，相邻模板连接应紧密平顺，不得有底部漏浆、前后错茬、高低错台等现象，混凝土路面施工时为保证线形、工作质量、工效，尽量避免使用木模板，模板支架必须稳定、坚固，且支撑点分布合理。二、钢筋工程1、原材料钢材要有出厂合格证，对于国产钢材，每批进入现场时必须进行抽检，合格
6、后才能使用。2、钢筋连接当钢筋直径16mm时，钢筋采用焊接或绑扎搭接。3、钢筋制作施工现场设钢筋加工场，设专人负责开出料单，加工制作、配料由专人负责，加工时按料单进行加工，保证成型后尺寸。已加工成品分规格、按料单编号。4、钢筋运输用汽吊或人工运输。钢筋验收：钢筋绑扎结束自检合格后，经监理公司、甲方等检查验收合格后办理隐蔽验收手续，方能进行砼浇注工作。三、砼工程1、对现场自搅拌砼的要求对现场自搅拌砼有特殊要求，要求砼坍落度既能满足和易性要求，又能达到标准强度，采取措施如下：严格把好材料关，确保原材料质量。要求掺入粉煤灰及高效外加剂，使之达到减少水泥用量，改善砼和易性，提高砼强度。施工中要对砼搅拌
7、站供应的砼配合比、坍落度进行严格检查及控制。合理安排浇注顺序和速度，严格控制砼浇注厚度和初凝时间，确保不出现冷缝。加强砼养护。4、砼施工缝的处理.除分层分段外，施工缝留在规范规定范围内。.在施工缝处继续浇筑砼时，已浇筑砼强度不应小于1.2MPa。.在已硬化的砼表面上，应清除水泥薄膜和松动的石子以及软弱砼层，并加以充分湿润和冲洗干净，且不得积水。.在浇筑砼前，首先在施工缝处铺一层与砼内成分相同的水泥砂浆（厚1015mm），并细致捣实，使新旧砼紧密结合。5. 施工缝留置技术要点1、施工缝的留置会影响混凝土的整体性，使混凝土强度降低，因此，施工缝的留置必须符合设计要求和规范规定。2、施工缝的位置应在
8、混凝土浇筑前确定，应留置在结构受剪力较小且便于施工的部位。3、在施工缝处继续浇筑混凝土时，应符合以下规定：a已浇筑的混凝土，其抗压强度不应小于1.2MPa；b在已硬化的混凝土表面上，应清除水泥薄膜和松动石子及软弱混凝土层，并浇水湿润，冲洗干净，且不得有积水；c浇筑混凝土前，宜先在施工缝处铺一层水泥浆或与混凝土内成分相同的水泥砂浆。d混凝土应仔细捣实，使新旧混凝土紧密结合。5. 混凝土湿养护的技术要求在混凝土浇筑振实后12h内对混凝土加以覆盖浇水养护。浇水次数应能保持混凝土处于湿润状态。混凝土的养护水应与拌制水相同。当日平均气温低于5时，不得浇水。混凝土的浇水养护时间，对采用硅酸盐水泥或矿渣硅酸
9、盐水泥拌制的混凝土，不得少于7d；对掺用外加剂或有抗渗要求的混凝土不得少于14d。二、混凝土质量控制1. 材料质量控制混凝土结构用材料应进行抽样检查，其常用材料的检验项目有：(1)水泥：检验抗压、抗折、凝结时间、安定性。(2)钢筋：检验屈服强度、抗拉、伸长率、冷弯。(3)砂：检验颗粒级配、含泥量、有害物质含量、表观密度、堆积密度、空隙率、细度模数。(4)石子：检验颗粒级配、针片状颗粒含量、有害物质含量、表观密度、堆积密度、空隙率。(5)砂浆：检验稠度、抗压强度。(6)粉煤灰：检验烧失量、含水量、二氧化碳含量、细度、需水量比。(7)混凝土：检验坍落度、体积密度、抗压强度等级、或抗渗标号。(8)钢
10、筋焊接头：抗拉强度、弯曲、抗剪。2. 混凝土质量控制混凝土质量检查应遵守下列规定。a、检查拌制混凝土所用材料的品种、规格和用量，每一班次至少两次。b、检查混凝土在浇筑地点的坍落度，每个班次至少两次。c、在每个工作班内，当混凝土配合比由于外界影响有变动时，应及时检查。d、混凝土的搅拌时间应随时检查。混凝土施工测试原始记录a、混凝土试件试压报告；b、混凝土试件强度统计、评定记录；c、混凝土出厂合格证；d、混凝土施工及试件制作记录；e、混凝土开盘鉴定；f、混凝土浇筑申请书； 评定混凝土强度的试块，必须按混凝土强度检验评定标准的规定取样、制作、养护和试验。第四部分 施工准备工作1、总体原则1.1根据施
11、工区的地貌特征、地形特点和现有道路、水源、电源等设施及工程的布局形式，分为施工区、辅助作业区、生活区，三个区分片布置。1.2、各区的临时房屋、辅助企业设施、生产性设施及施工场内临时道路、供电、供水线路等均按照招标文件提供的条件进行规划布置。1.3、各临时设施的规模、容量等按照施工进度计划与施工强度要求进行规划设计，并兼顾原有临时设施的规模。1.4、各区均按照有关规范要求配置足够的环保设施和消防设施及其他安全防护设施。1.5、临时设施的布置力求紧凑、合理、方便、实用，少占土地，保护原有植被，并尽量布置在拟建建筑物之外，避免与施工干扰。2、 施工布置2.1、经现场勘察，生活区租用民房，砼拌和站、水
12、泥库、钢木加工厂、机修车间、停车场、砂石料厂等根据施工场地布置,在附近村社边选址或在作业带沿边搭设临建。2.2、施工用水租农用井或打井由临时提水泵站将井水抽入临时水塔，再由临时水塔送到用水点，并配备拉水车2台。2.3、施工用电同供电部门协商， 并通过供电部门从输电线路接动力线及主要照明线路，根据施工实际进行架设或敷设，执行相关标准， 合理规划，以利安全文明施工。2.4、施工场内临时道路除利用原有道路外，其余均根据施工要求设计修筑，具体见施工平面布置图。3、三通一平及生产准备施工前期准备工作已完成，施工现场已达到“三通一平”条件，可满足施工要求。4、实验室及生活辅助根据施工进度计划及工程规模，作
13、业区主要以就近租用民房为主，另外集中搭设彩钢板房生活辅助区。为方便工地材料及试件的试验，在生活辅助区设工地试验室建筑面积20m2，生活区设施及工地试验室主要设备见下表。生活区设施一览表序号名称建筑面积（m2）占地面积（m2）建筑结构备注1宿舍3030彩钢板房2食堂1515彩钢板房3办公室3030彩钢板房4会议室3030彩钢板房5试验室2020彩钢板房6厕所1515彩钢板房工地试验室主要设备一览表序号设备名称型号单位数量备注1水分快速测定仪SH10A台12手提标准击实仪JSL台13砼回弹仪HP-225只14砂石级配分析仪套15砼标准养护箱HY-200套16液压万能试验机WE-300只17土工试验
14、仪器设备套1第五部分 施工进度计划1、概述：本工程有：双边桥、高架桥、S型路、凹凸路、多功能训练路、坡道弯路、自然保障路、定位停车、倒车移位、限制门、平稳驾驶路段、直角转弯、战场障碍路、牵装入位、模拟铁路平车等。工程施工计划为2014年7月10日至2014年2014年10月30日，工期为115日历天。2、编制依据和原则：1.2.1、据招标文件相关技术规范；1.2.2、据公司机械设备、技术人员及类似工程施工经验；1.2.3、据分析各具体施工方案，力求进度计划可靠；1.2.4、按期实现进度，优质、高效地完成本标段任务，是完成进度计划的根本目标。第六部分 质量保证措施及安全、文明施工保证措施1、质量保证体系、质量方针：科学管理、质量第一、信守合同、优质服务、质量目标：单位工程合格率100%；工程设备、材料质量合格率100%；设备、阀门安装一次合格、对号率100%。、质量控制机构：项目经理质保工程师技术负责人质量负责人器材装备负责人生产协调负责人各作业队队长、质量管理人员 2、安全和文明施工管理体系建设工程施工作业条件艰苦，情况复杂，不可预测的风险多，为保证工程项目按期完成，保护自然生态环境，保障施工人员身体健康，做好安全和文明施
