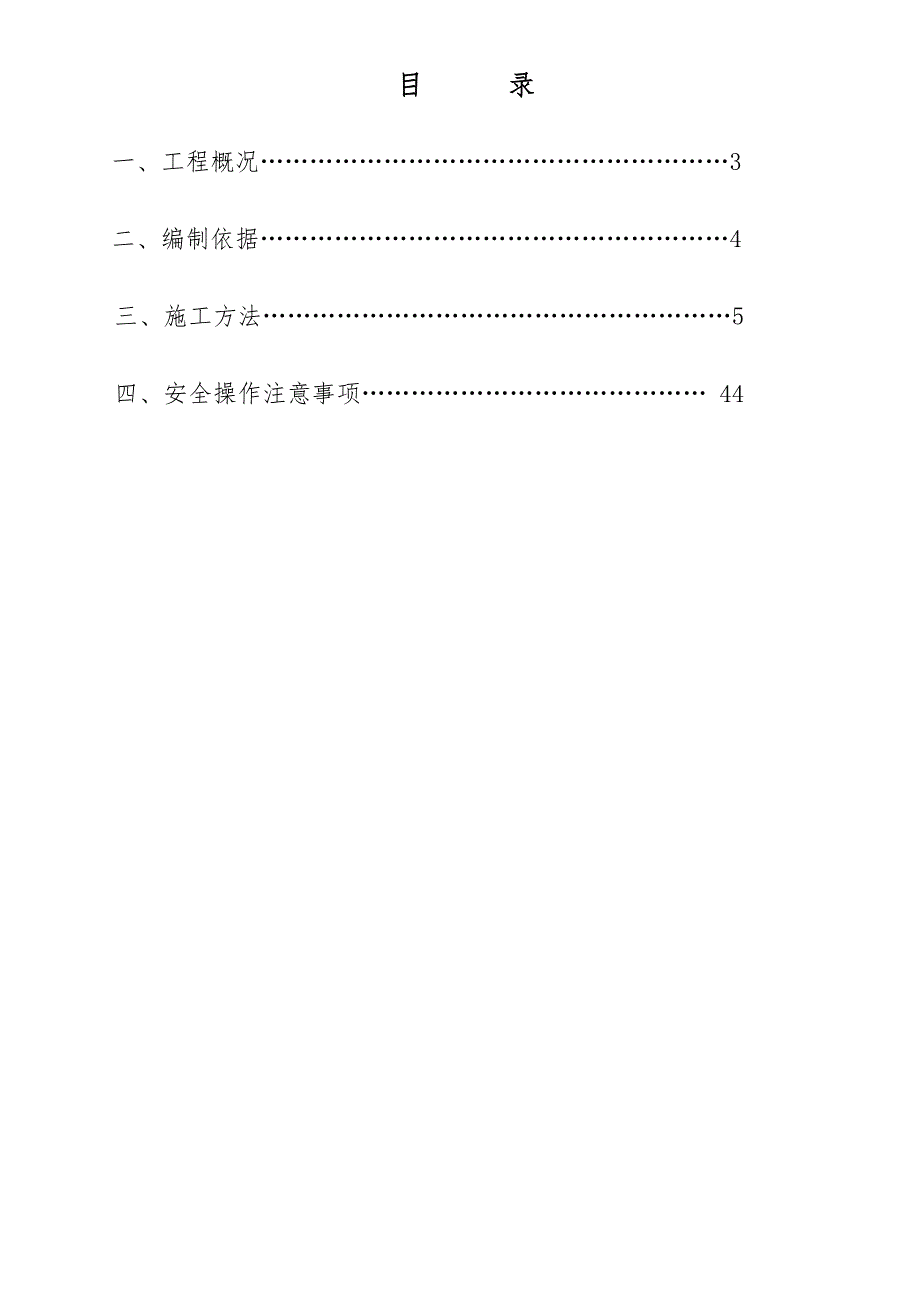

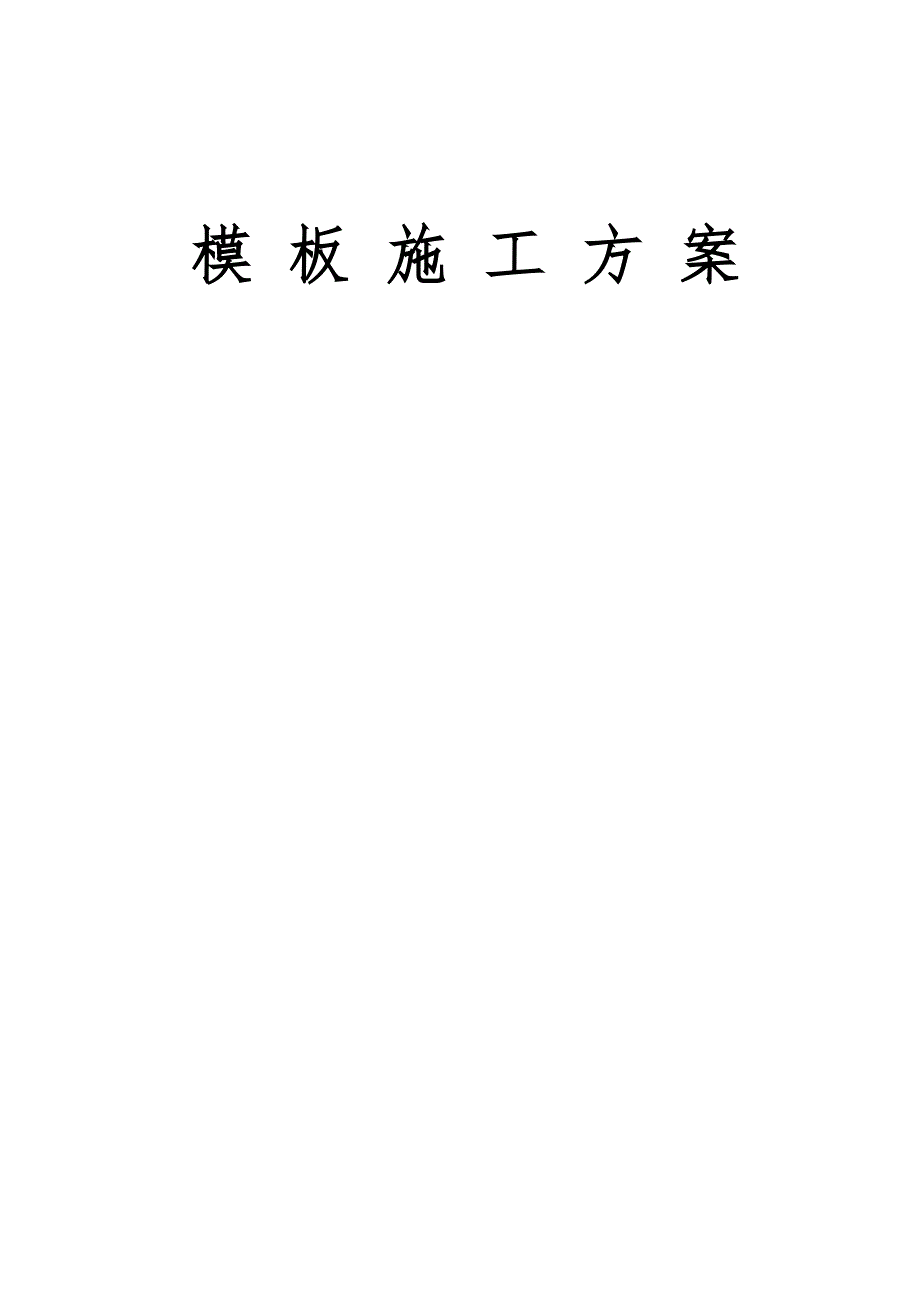

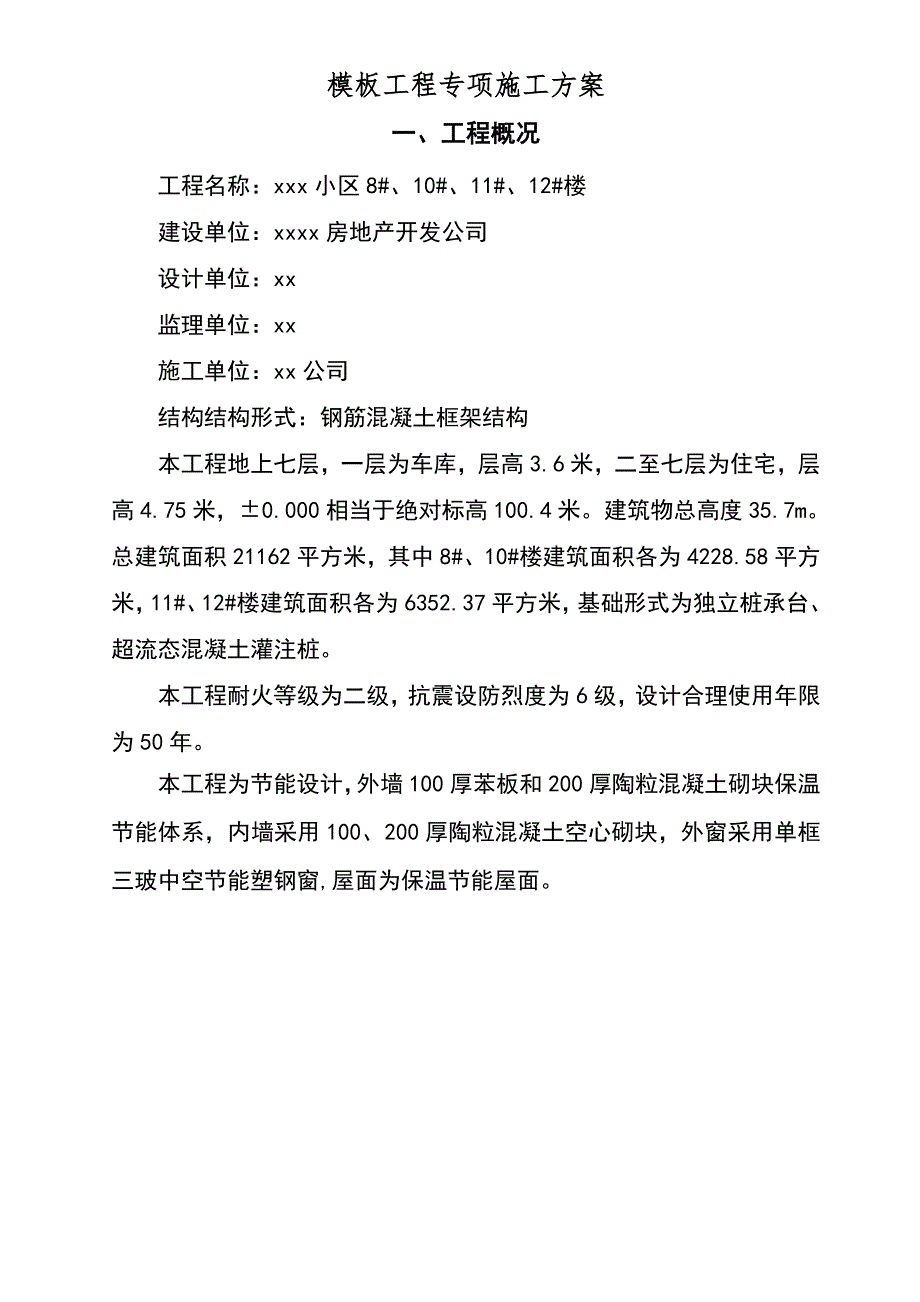

1、模 板 施 工 方 案目 录一、工程概况3二、编制依据4三、施工方法5四、安全操作注意事项 44模板工程专项施工方案一、工程概况工程名称：xxx小区8#、10#、11#、12#楼建设单位：xxxx房地产开发公司设计单位：xx监理单位：xx施工单位：xx公司结构结构形式：钢筋混凝土框架结构本工程地上七层，一层为车库，层高3.6米，二至七层为住宅，层高4.75米，0.000相当于绝对标高100.4米。建筑物总高度35.7m。总建筑面积21162平方米，其中8#、10#楼建筑面积各为4228.58平方米，11#、12#楼建筑面积各为6352.37平方米，基础形式为独立桩承台、超流态混凝土灌注桩。本工
2、程耐火等级为二级，抗震设防烈度为6级，设计合理使用年限为50年。本工程为节能设计，外墙100厚苯板和200厚陶粒混凝土砌块保温节能体系，内墙采用100、200厚陶粒混凝土空心砌块，外窗采用单框三玻中空节能塑钢窗,屋面为保温节能屋面。二编制依据1、xx小区8#、10#、11#、12#楼施工图纸、施工合同。2、该工程所涉及的主要的现行国家或行业规范、标准等：序号标 准 名 称现 行 代 号1工程测量规范GB50026-20072建筑工程施工质量验收统一标准GB50300-20013混凝土外加剂应用技术规范GB50119-20114建筑机械使用安全技术规程JGJ33-20015施工现场临时用电安全技
3、术规范JGJ46-20056建筑施工安全检查标准JGJ59-20117建筑施工高处作业安全技术规范JGJ80-19918建筑工程冬期施工规程JGJ104-20119建筑施工扣件式钢管脚手架安全技术规范JGJ130-201110混凝土泵送施工技术规程JGJ/T10-201111黑龙江省建筑工程施工质量验收统一标准DB23/711-200312黑龙江省建筑安装工程施工技术操作规程（模板工程）DB23/T709-200213黑龙江省建筑安装工程施工技术操作规程（脚手架工程）DB23/T709-200214黑龙江省建筑工程资料管理标准DB23/1019-200615建筑工程施工质量评价标准GB5041
4、1-200716施工现场环境卫生标准JGJ-106-200517建设工程质量管理条例国务院令第279号3、工程建设标准强制性条文房屋建筑部分。三、施工方法本工程基础承台模板采用砖砌外模，剪力墙、柱、天棚梁、板模板均采用183091515多胶合板作模板，所用的模板应保证结构和构件各部位几何尺寸位置的正确，要具有足够的强度、刚度和稳定性，能可靠的承受新浇筑混凝土的重量和侧压力，以及在施工过程中所产生的荷载，模板要求构造简单、安拆方便，便于钢筋绑扎、安装以及混凝土浇筑养护等要求，模板表面应平整、接缝严密，以保证不漏浆为原则，接缝宽度不得大于1.5mm，柱间、梁、板间100宽伸缩缝采用100厚聚苯板填
5、塞。模板在使用前满刷脱模剂一遍，不得漏刷。一、砖模砌筑1、基础筏板的外侧模为砖模，砖模用MU10.0砖M5水泥砂浆砌筑 240mm厚。2、砖模部位的混凝土垫层做法同基础混凝土垫层，砖模部位的混凝土垫层抗压强度须达到1.2N/mm2后方能进行砖模砌筑。3、砖模砌筑前必须将基层清理干净，且基层部位不应有积水的现象。4、砖模必须依据垫层上的墨线进行砌筑，对砖模的标高加以控制。5、砖模侧帮回填土，分层回填、分层夯实，防止砖模变形。7、砖胎模砌筑的允许偏差：轴线位移5mm；标高5mm；截面尺寸：4mm、5mm;垂直度3mm；表面平整度5mm。二、剪力墙模板标准层剪力墙墙厚200、250，层高2600，模
6、板采用胶合板模板，采用5090木方作内龙骨，双钢管A48mm3.5mm作外龙骨，对拉螺杆采用A12钢筋制作，竖向间距500，横向间距400，穿墙螺杆采用A20PVC作套管，穿墙螺杆长700mm。附：墙模板计算书1、墙模板基本参数模板面板材料:胶合板，模板面板厚度;h=15 mm，内龙骨材料木楞，支撑根数 n=1 根，木楞截面宽度 b=50 mm，木楞截面高度 h=90 mm，次楞(内龙骨)间距 l=0.25m，外龙骨材料 圆形钢管，支撑根数 n=2 根，圆形钢管直径 r=48 mm，圆形钢管壁厚 e=2.8 mm，外楞间距 b=0.5 m，穿墙螺栓型号 M12，间距 B1=0.5 m。2、荷载
7、计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。新浇混凝土侧压力计算公式为下式中的较小值:其中：c 为混凝土重力密度 c=24 kN/m3t 新浇混凝土的初凝时间 t=2.5 小时 混凝土的浇筑速度 v=10 m/h1 外加剂影响系数 1=12 混凝土坍落度影响修正系数 2=1.15H 混凝土侧压力计算位置处至新浇混凝土顶面的总高度 H=3 m经计算得到新浇混混凝土侧压力F1=48 kN/m2倾倒(振捣)混凝土时产生的荷载标准值 F2 = 4 kN/m23、墙模板面板的计算面板为受弯构件,按照受均布荷载三跨连续梁计算,跨度为内楞间距。（1）、面板强度
8、验算模板所受的荷载计算值：q=1.5480.5+1.440.5=31.6 kN/m面板的最大弯矩:其中:l 内楞(内龙骨)间距;取l=0.2 mq 作用在模板上荷载计算值 q = 31.6 kN/m经计算得到：M=31.60.2210=0.13 kN.m面板强度计算值:其中: W 面板的净截面抵抗矩 W = 12 cm3M 面板的最大弯距 M = 0.13 kN.m经计算得到:f=0.131000000(121000)=10.83 N/mm2面板的强度设计值 f=16 N/mm2面板的强度计算值小于面板的强度设计值;故满足要求!（2）、挠度计算作用在模板上的荷载标准值:q=480.5=24(k
9、N/m)最大挠度计算公式：其中: l 内楞间距,l=0.2(m)；I 面板的截面惯性矩 I = 7.2 cm4E 面板的弹性模量 E = 4500 N/mm2q 作用在模板上荷载标准值 q = 24 kN/m经计算得到：v =0.67724(0.21000)4(10045007.210000)=0.7（mm）v 面板的最大允许挠度值:v=0.21000250=0.8(mm).计算结果：面板的最大挠度计算值小于面板的最大允许挠度值;故满足要求!4、墙模板内楞的计算内楞直接承受模板面板传递的荷载，按照均布荷载作用下的三跨连续梁计算。（1）、抗弯强度计算作用在内楞的荷载计算值q=(1.248+1.4
10、4)0.2=12.64 kN/m内楞的最大弯矩:其中: l 外楞间距;取l=0.5 mq 作用在内楞的荷载计算值 q = 12.64 kN/m经计算得到：M=12.640.5210=12.64 kN.m内楞强度计算值:其中: W 内楞的净截面抵抗矩 W = 67.5 cm3M 内楞的最大弯距 M = 0.32 kN.m经计算得到:f=0.32(67.510)=4.74 N/mm2内楞强度设计值 f=15 N/mm2内楞强度计算值小于内楞强度设计值;故满足要求!（2）、内楞的挠度计算作用在内楞上的荷载标准值q=480.2=9.6 kN/m内楞的最大挠度:其中：l 外楞间距 l=0.5 mE 内楞
11、的弹性模量 E=10000 N/mm2I 内楞的截面惯性矩 I = 303.75 cm4q 作用在内楞上荷载标准值 q = 9.6 kN/m经计算得到：v=0.6779.6(0.51000)4(10010000303.7510000)=0.13 mm内楞的最大允许挠度值:v=0.51000250=2 mm内楞的最大挠度小于内楞的最大允许挠度值;故满足要求!5、墙模板外楞的计算外楞承受内楞传递的荷载，按照集中荷载下的三跨连续梁计算。（1）、外楞强度计算作用在外楞的荷载计算值P=(1.248+1.44)0.20.5=6.32 kN外楞的最大弯矩其中: l 螺栓间距;取l=0.4 mP 作用在外楞的
12、荷载计算值 P = 6.32 kN经计算得到：M=0.1756.320.4=0.44 kN.m外楞抗弯强度计算值: 其中: W 外楞的净截面抵抗矩 W = 8.49 cm3M 外楞的最大弯距 M = 0.44 kN.m经计算得到f=0.441000000(8.491000)=51.83 N/mm2外楞强度设计值 f=205 N/mm2外楞抗弯强度计算值小于外楞强度设计值;故满足要求!（2）、外楞的挠度计算作用在外楞的荷载标准值:P=4810000.20.5=4.8 kN外楞的最大挠度计算值：其中:l 穿墙螺栓水平间距;取l=0.4 mE 弹性模量;取E=206000 N/mm2P 作用在外楞的
13、荷载标准值 P = 4.8 kNI 截面惯性矩 I = 20.39 cm4经计算得到：V=1.1464.8(0.41000)3(10020600020.3910000)=0.08 mm外楞的最大允许挠度值 v=0.41000250=1.6 mm外楞的最大挠度计算值小于外楞的最大允许挠度值;故满足要求!6、穿墙螺栓的计算其中: F1 新浇混凝土侧压力 F1 = 48 kN/mF2 倾倒(振捣)混凝土时产生的荷载标准值 F2 = 4 kN/mB1 穿墙螺栓间距 B1 = 0.4 mb 外楞间距 b = 0.5 m经过计算: N=(1.248+1.44)0.40.5=12.64 kN穿墙螺栓最大容许
14、拉力值 N=12.9 kN穿墙螺栓所受的最大拉力小于穿墙螺栓的容许拉力值;故满足要求!三、柱模板本工程裙房柱最大截面500500，柱采用清水胶合板作面板，板厚15，5090木龙骨作背楞每侧5根，柱箍采用脚手钢管间距400，A12钢筋作螺杆,螺杆间距300。附：柱模板计算书1、基本参数：柱截面宽度;取B=500(mm);柱截面高度;取H=500(mm);混凝土侧压力计算位置至新浇混凝土顶面的总高度;取L=3(m).面板的厚度;取h=15(mm);模板方木截面宽度;取b=50(mm);模板方木截面高度;取h=90(mm);方木间距;取L=0.5(m);2、荷载标准值计算： 强度验算要考虑新浇混凝土侧压力与倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。新浇混凝土侧压力计算公式为下式中的较小值:其中：c 为混凝土重力密度；取c=24（kN/m3）；t 新浇混凝土的初凝时间，取3(小时)V 混凝土的浇筑速度；取V=3（m/h）；1 外加剂影响系数；取1=1.22 混凝土坍落度影响修正系数。取2=1.
