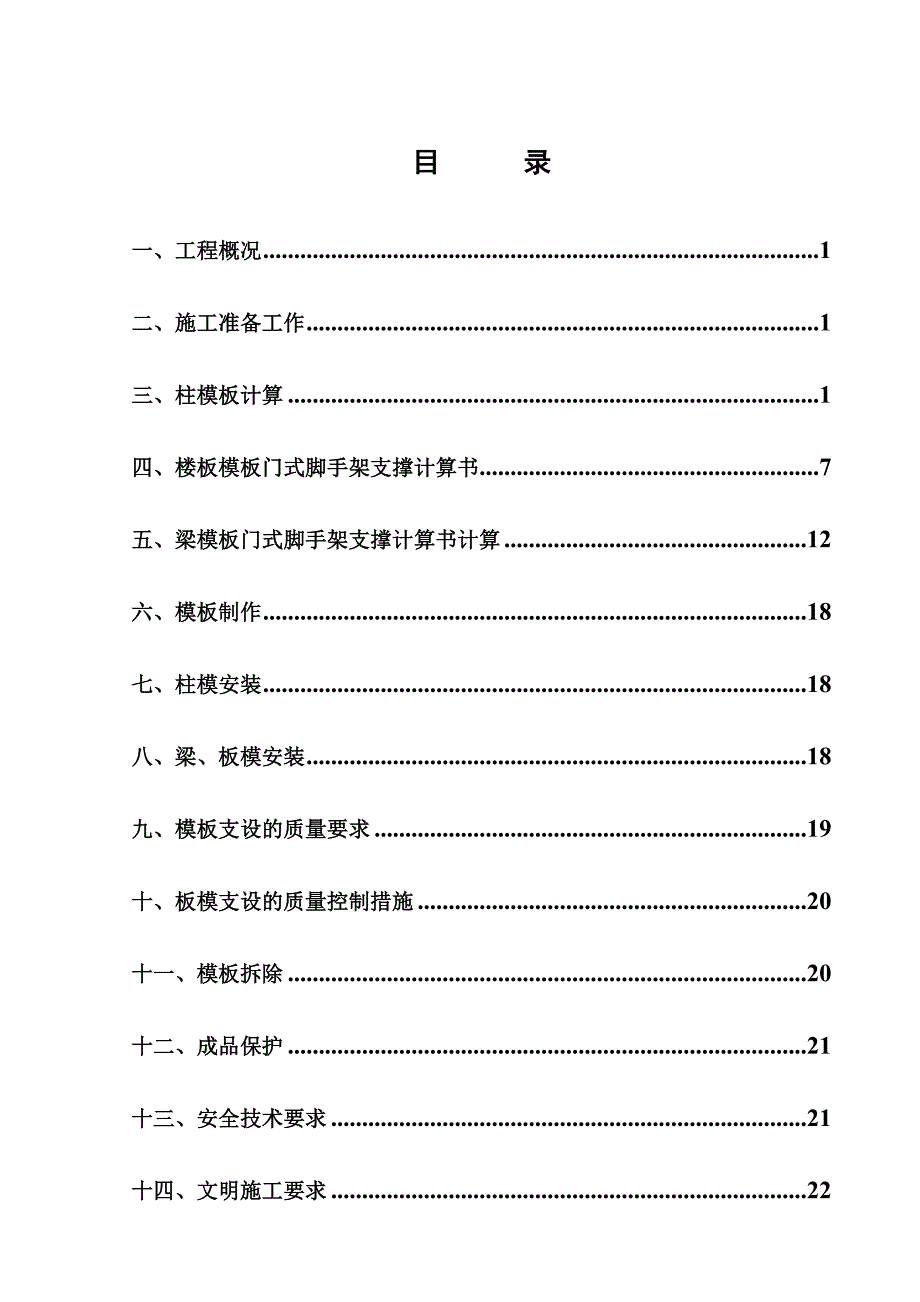

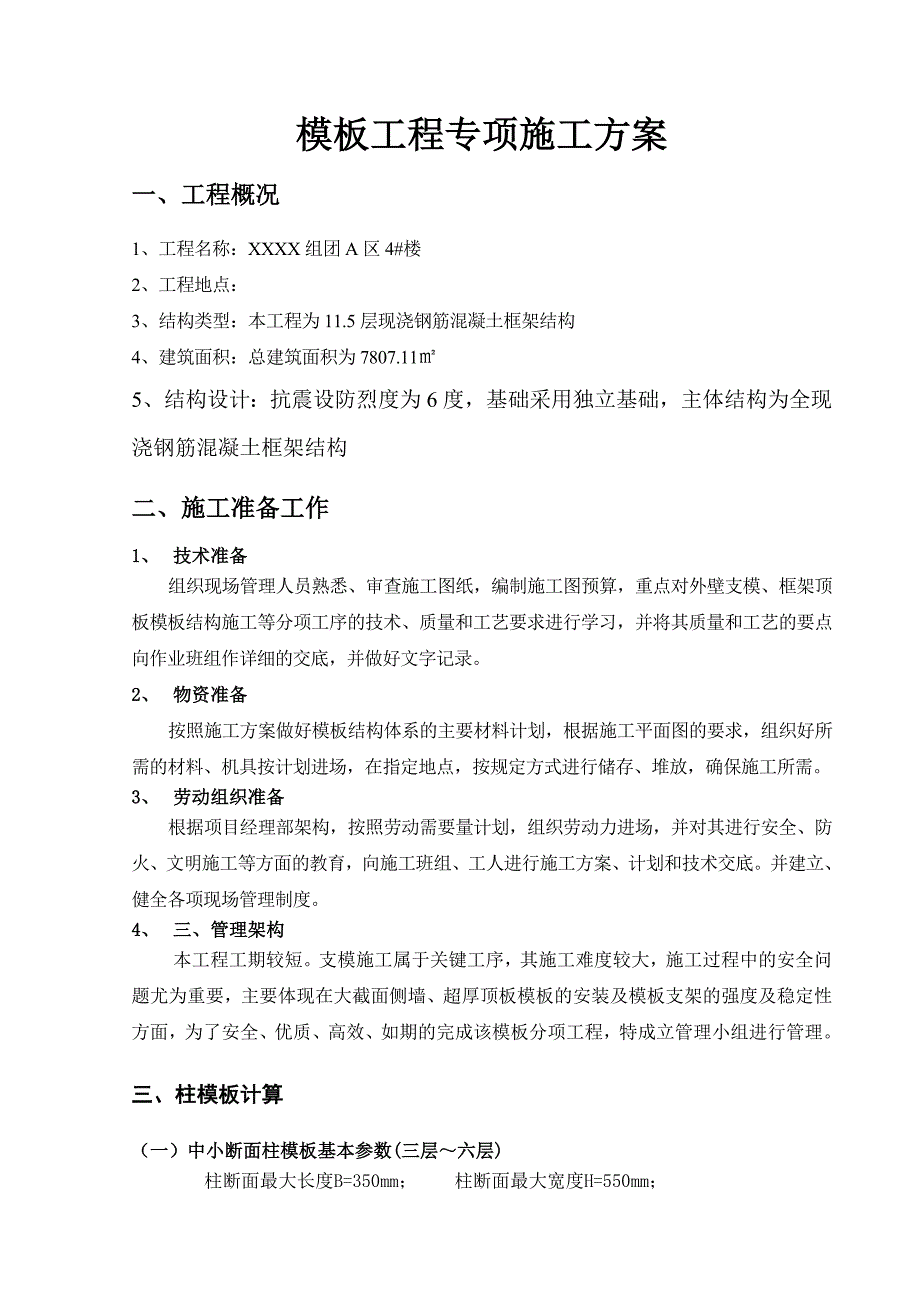

1、目 录一、工程概况1二、施工准备工作1三、柱模板计算1四、楼板模板门式脚手架支撑计算书7五、梁模板门式脚手架支撑计算书计算12六、模板制作18七、柱模安装18八、梁、板模安装18九、模板支设的质量要求19十、板模支设的质量控制措施20十一、模板拆除20十二、成品保护21十三、安全技术要求21十四、文明施工要求22模板工程专项施工方案一、工程概况1、工程名称：XXXX组团A区4#楼2、工程地点： 3、结构类型：本工程为11.5层现浇钢筋混凝土框架结构4、建筑面积：总建筑面积为7807.115、结构设计：抗震设防烈度为6度，基础采用独立基础，主体结构为全现浇钢筋混凝土框架结构二、施工准备工作1、
2、技术准备组织现场管理人员熟悉、审查施工图纸，编制施工图预算，重点对外壁支模、框架顶板模板结构施工等分项工序的技术、质量和工艺要求进行学习，并将其质量和工艺的要点向作业班组作详细的交底，并做好文字记录。2、 物资准备按照施工方案做好模板结构体系的主要材料计划，根据施工平面图的要求，组织好所需的材料、机具按计划进场，在指定地点，按规定方式进行储存、堆放，确保施工所需。3、 劳动组织准备根据项目经理部架构，按照劳动需要量计划，组织劳动力进场，并对其进行安全、防火、文明施工等方面的教育，向施工班组、工人进行施工方案、计划和技术交底。并建立、健全各项现场管理制度。4、 三、管理架构本工程工期较短。支模施

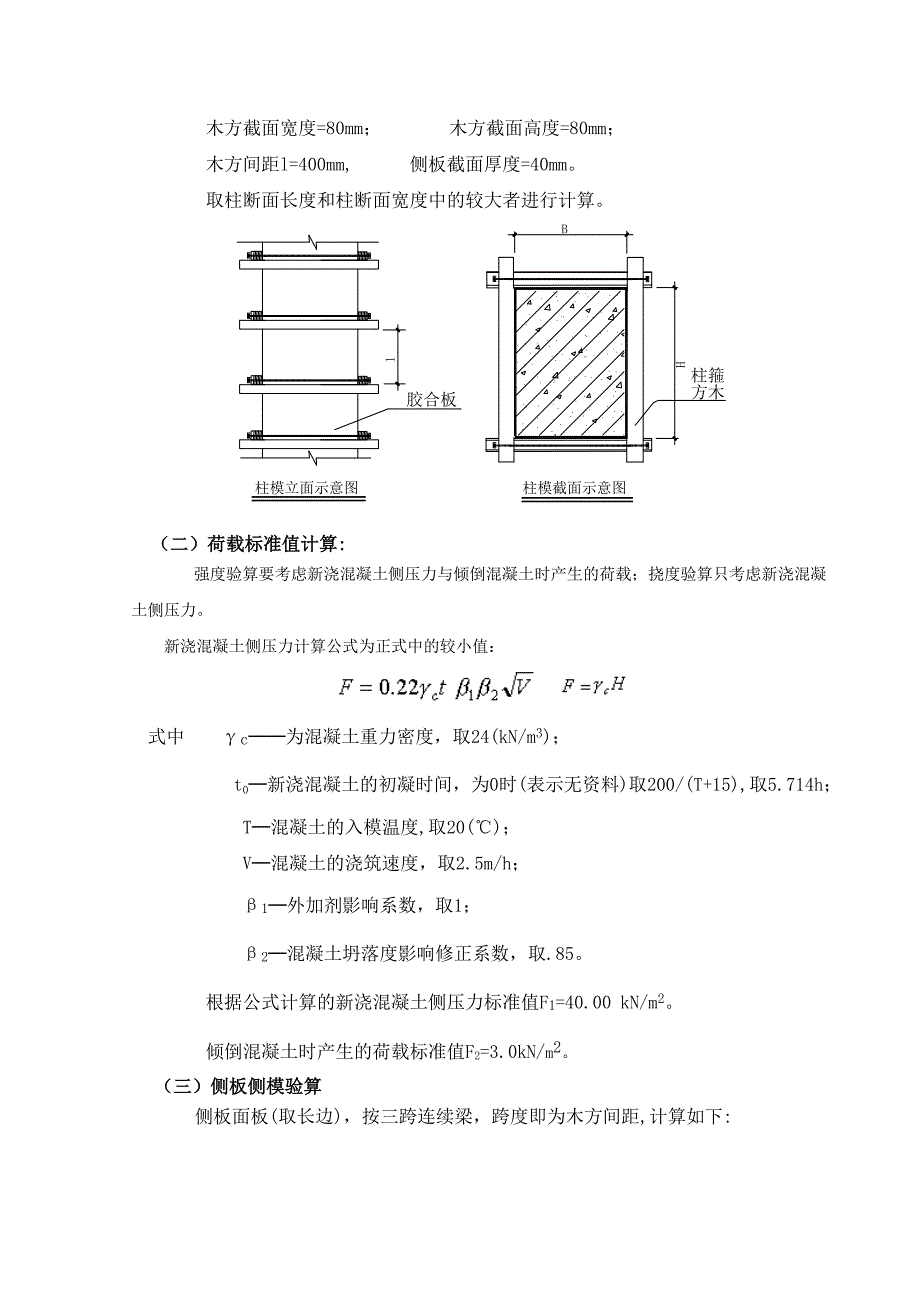

3、工属于关键工序，其施工难度较大，施工过程中的安全问题尤为重要，主要体现在大截面侧墙、超厚顶板模板的安装及模板支架的强度及稳定性方面，为了安全、优质、高效、如期的完成该模板分项工程，特成立管理小组进行管理。三、柱模板计算（一）中小断面柱模板基本参数(三层六层) 柱断面最大长度B=350mm； 柱断面最大宽度H=550mm； 木方截面宽度=80mm； 木方截面高度=80mm； 木方间距l=400mm, 侧板截面厚度=40mm。 取柱断面长度和柱断面宽度中的较大者进行计算。 （二）荷载标准值计算: 强度验算要考虑新浇混凝土侧压力与倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。 新浇混凝土侧
4、压力计算公式为正式中的较小值： 式中 c为混凝土重力密度，取24(kN/m3)； t0新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15),取5.714h； T混凝土的入模温度,取20()； V混凝土的浇筑速度，取2.5m/h； 1外加剂影响系数，取1； 2混凝土坍落度影响修正系数，取.85。 根据公式计算的新浇混凝土侧压力标准值F1=40.00 kN/m2。 倾倒混凝土时产生的荷载标准值F2=3.0kN/m2。 （三）侧板侧模验算 侧板面板(取长边)，按三跨连续梁，跨度即为木方间距,计算如下: 侧板计算简图 (1) 侧模抗弯强度验算: M=0.1ql2 其中 q强度设计荷载(kN
5、/m): q=(1.240.00+1.43.00)550/1000=28.710 kN/m l木方间距,取l=400 mm； 经计算得 M=0.128.710(400/1000)2=0.459 kN.m 侧板截面抵抗矩 W=bh2/6=550(40)2/6=146666.667 mm3 = M/W=0.459106/146666.667=3.130 N/mm2胶合板的计算抗弯强度小于25.0N/mm2,满足要求。 (2) 侧模抗剪强度验算: =3V/2bh 其中 V为剪力: v = 0.6ql=0.6(1.240+1.43.00)550400/106=6.890 kN 经计算得 =36.890
6、103/(255040)=0.470 N/mm2 胶合板的计算抗剪强度小于1.6N/mm2,满足要求。 (3) 侧模挠度验算: W=0.677qa4/(100EI) 其中 q强度设计荷载(kN/m): q=40.00550/1000=22.000 kN/m 侧模截面的转动惯量 I=bh3/12=550403/12=2933333.333 mm4； a木方间距,取a=400 mm； E弹性模量,取E=9000.00N/mm2； 经计算得 W=0.67722.0004004/(1009000.02933333.333)=0.140 mm 最大允许挠度 W=l/250=400/(250)=1.60m
7、m 胶合板的计算挠度小于允许扰度,满足要求。 （四）木方验算 木方按简支梁计算，跨度近似取柱子边长a,支座反力即为螺栓(钢筋)对拉拉力,计算如下: 木方计算简图 (1) 木方抗弯强度验算: M=qB2/8 其中 q强度设计荷载(kN/m): q=(1.240.00+1.43.00)400/1000=20.880 kN/m B截面长边,取B=550 mm； 经计算得 M=20.880(550/1000)2/8=0.790 kN.m； 木方截面抵抗矩 W=bh2/6=80802/6=85333.333 mm3； = M/W=0.790106/85333.333=9.258 N/mm2； 木方的计算
8、强度小于13.0N/mm2,满足要求。 (2) 木方抗剪强度验算: =3V/2bh 其中 V为剪力: v = 0.5(1.240.00+1.43.00)400550/106=5.742kN 经计算得 =35.742103/(28080)=1.346 N/mm2 木方的计算强度小于1.6N/mm2,满足要求。 (3) 木方挠度验算: W=5qB4/(384EI) 其中 q设计荷载(kN/m): q=40.00400/1000=16.000 kN.m I=bh3/12=80803/12=3413333.333 mm4 B柱截面长边的长度,取B=550 mm； E弹性模量,取E=9500.00N/m
9、m2； 经计算得 W=516.0005504/(3849500.03413333.333)=0.588 mm 允许挠度 W=B/250=550/250=2.20 mm 木方的计算挠度小于允许扰度,满足要求。（五）柱施工图四、楼板模板门式脚手架支撑计算书 门式钢管脚手架的计算参照建筑施工门式钢管脚手架安全技术规范（JGJ128-2000）。 计算的脚手架搭设高度为3.20米，门架型号采用MF1219，钢材采用Q235。 搭设尺寸为：门架的宽度 b =1.22米，门架的高度 h0 =1.93 米，步距1.95米，跨距 l = 1.83米。 门架 h1 =1.54米，h2 =0.08米，b1 =0.
10、75米。 门架立杆采用42.02.5 mm钢管，立杆加强杆采用27.21.9 mm钢管。 每榀门架之间的距离1.20 m，梁底木方距离300.00 mm。 梁底木方截面宽度50.00 mm，高度80.00 mm。 梁顶托采用10号工字钢。1立杆；2立杆加强杆；3横杆；4横杆加强杆图1 计算门架的几何尺寸图 图2 模板支架示意图 （一）楼板底木方的计算 木方按照简支梁计算，木方的截面力学参数为 1、荷载的计算： (1)钢筋混凝土板自重(kN/m)： q1 = 25.500.200.30=1.530kN/m (2)模板的自重线荷载(kN/m)： q2 =0.340.30=0.102kN/m (3)
11、活荷载为施工人员与施工设备产生的荷载(kN/m)： 经计算得到，活荷载标准值 q3 = 2.000.30=0.600kN/m 经计算得到，木方荷载计算值 Q = 1.2(1.530+0.102)+1.40.600=2.798kN/m 2.木方强度、挠度、抗剪计算木方计算简图 经过计算得到从左到右各支座力分别为 N1=1.343kN N2=3.693kN N3=3.693kN N4=1.343kN 经过计算得到最大弯矩 M=-0.403kN.m 经过计算得到最大支座 F=3.693kN 经过计算得到最大变形 V=1.938mm 木方的截面力学参数为 本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 53.333cm3； I = 213.333cm4； (1)木方抗弯强度计算 抗弯计算强度 f=-0.403106/53333.00=-7.556N/mm2 木方的抗弯计算强度7.556小于13.00N/mm2,满足要求
