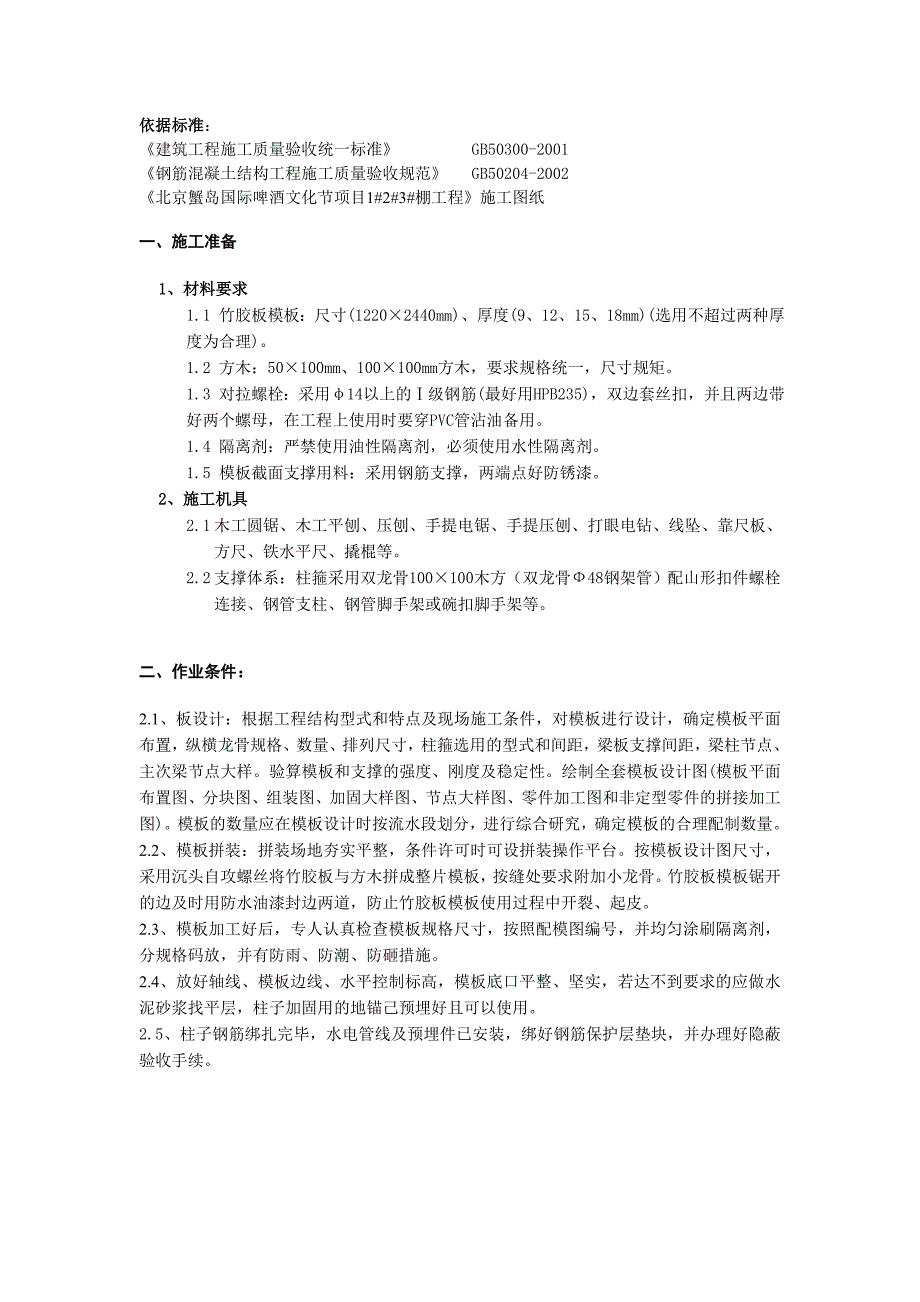

1、依据标准：建筑工程施工质量验收统一标准 GB50300-2001钢筋混凝土结构工程施工质量验收规范 GB50204-2002北京蟹岛国际啤酒文化节项目1#2#3#棚工程施工图纸一、施工准备1、材料要求1.1 竹胶板模板：尺寸(12202440mm)、厚度(9、12、15、18mm)(选用不超过两种厚度为合理)。1.2 方木：50100mm、100100mm方木，要求规格统一，尺寸规矩。1.3 对拉螺栓：采用14以上的级钢筋(最好用HPB235)，双边套丝扣，并且两边带好两个螺母，在工程上使用时要穿PVC管沾油备用。1.4 隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。1.5 模板截面支撑用料
2、：采用钢筋支撑，两端点好防锈漆。2、施工机具2.1 木工圆锯、木工平刨、压刨、手提电锯、手提压刨、打眼电钻、线坠、靠尺板、方尺、铁水平尺、撬棍等。2.2 支撑体系：柱箍采用双龙骨100100木方（双龙骨48钢架管）配山形扣件螺栓连接、钢管支柱、钢管脚手架或碗扣脚手架等。二、作业条件：2.1、板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式和间距，梁板支撑间距，梁柱节点、主次梁节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图(模板平面布置图、分块图、组装图、加固大样图、节点大样图、零件加工图和非定型零件的
3、拼接加工图)。模板的数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配制数量。2.2、模板拼装：拼装场地夯实平整，条件许可时可设拼装操作平台。按模板设计图尺寸，采用沉头自攻螺丝将竹胶板与方木拼成整片模板，按缝处要求附加小龙骨。竹胶板模板锯开的边及时用防水油漆封边两道，防止竹胶板模板使用过程中开裂、起皮。2.3、模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷隔离剂，分规格码放，并有防雨、防潮、防砸措施。2.4、放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的应做水泥砂浆找平层，柱子加固用的地锚己预埋好且可以使用。2.5、柱子钢筋绑扎完毕，水电管

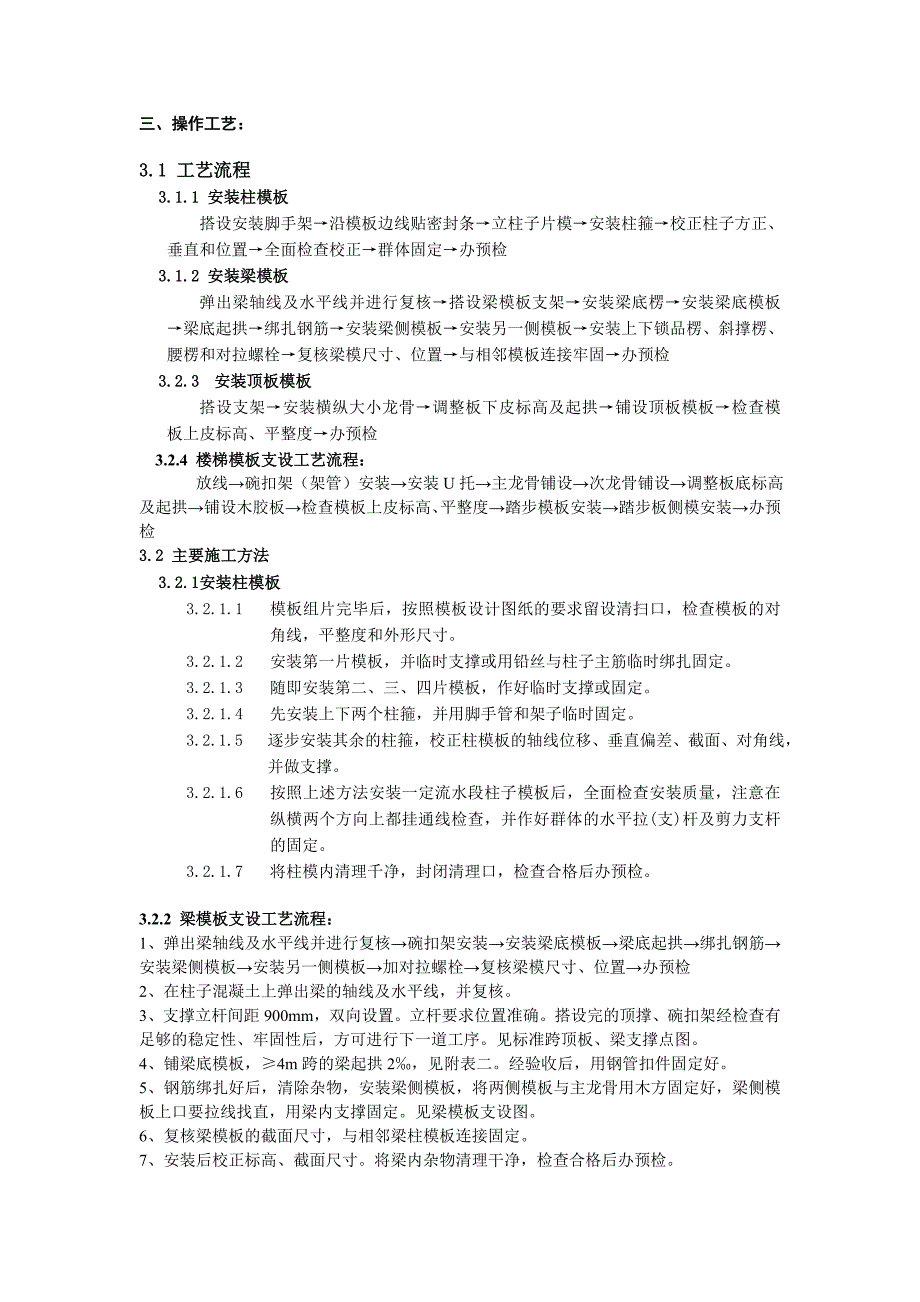

4、线及预埋件已安装，绑好钢筋保护层垫块，并办理好隐蔽验收手续。三、操作工艺：3.1 工艺流程3.1.1 安装柱模板搭设安装脚手架沿模板边线贴密封条立柱子片模安装柱箍校正柱子方正、垂直和位置全面检查校正群体固定办预检3.1.2 安装梁模板弹出梁轴线及水平线并进行复核搭设梁模板支架安装梁底楞安装梁底模板梁底起拱绑扎钢筋安装梁侧模板安装另一侧模板安装上下锁品楞、斜撑楞、腰楞和对拉螺栓复核梁模尺寸、位置与相邻模板连接牢固办预检3.2.3 安装顶板模板搭设支架安装横纵大小龙骨调整板下皮标高及起拱铺设顶板模板检查模板上皮标高、平整度办预检3.2.4 楼梯模板支设工艺流程： 放线碗扣架（架管）安装安装U托主龙
5、骨铺设次龙骨铺设调整板底标高及起拱铺设木胶板检查模板上皮标高、平整度踏步模板安装踏步板侧模安装办预检3.2 主要施工方法3.2.1安装柱模板3.2.1.1 模板组片完毕后，按照模板设计图纸的要求留设清扫口，检查模板的对角线，平整度和外形尺寸。3.2.1.2 安装第一片模板，并临时支撑或用铅丝与柱子主筋临时绑扎固定。3.2.1.3 随即安装第二、三、四片模板，作好临时支撑或固定。3.2.1.4 先安装上下两个柱箍，并用脚手管和架子临时固定。3.2.1.5 逐步安装其余的柱箍，校正柱模板的轴线位移、垂直偏差、截面、对角线，并做支撑。3.2.1.6 按照上述方法安装一定流水段柱子模板后，全面检查安装
6、质量，注意在纵横两个方向上都挂通线检查，并作好群体的水平拉(支)杆及剪力支杆的固定。3.2.1.7 将柱模内清理千净，封闭清理口，检查合格后办预检。3.2.2 梁模板支设工艺流程：1、弹出梁轴线及水平线并进行复核碗扣架安装安装梁底模板梁底起拱绑扎钢筋安装梁侧模板安装另一侧模板加对拉螺栓复核梁模尺寸、位置办预检2、在柱子混凝土上弹出梁的轴线及水平线，并复核。3、支撑立杆间距900mm，双向设置。立杆要求位置准确。搭设完的顶撑、碗扣架经检查有足够的稳定性、牢固性后，方可进行下一道工序。见标准跨顶板、梁支撑点图。4、铺梁底模板，4m跨的梁起拱2，见附表二。经验收后，用钢管扣件固定好。5、钢筋绑扎好后

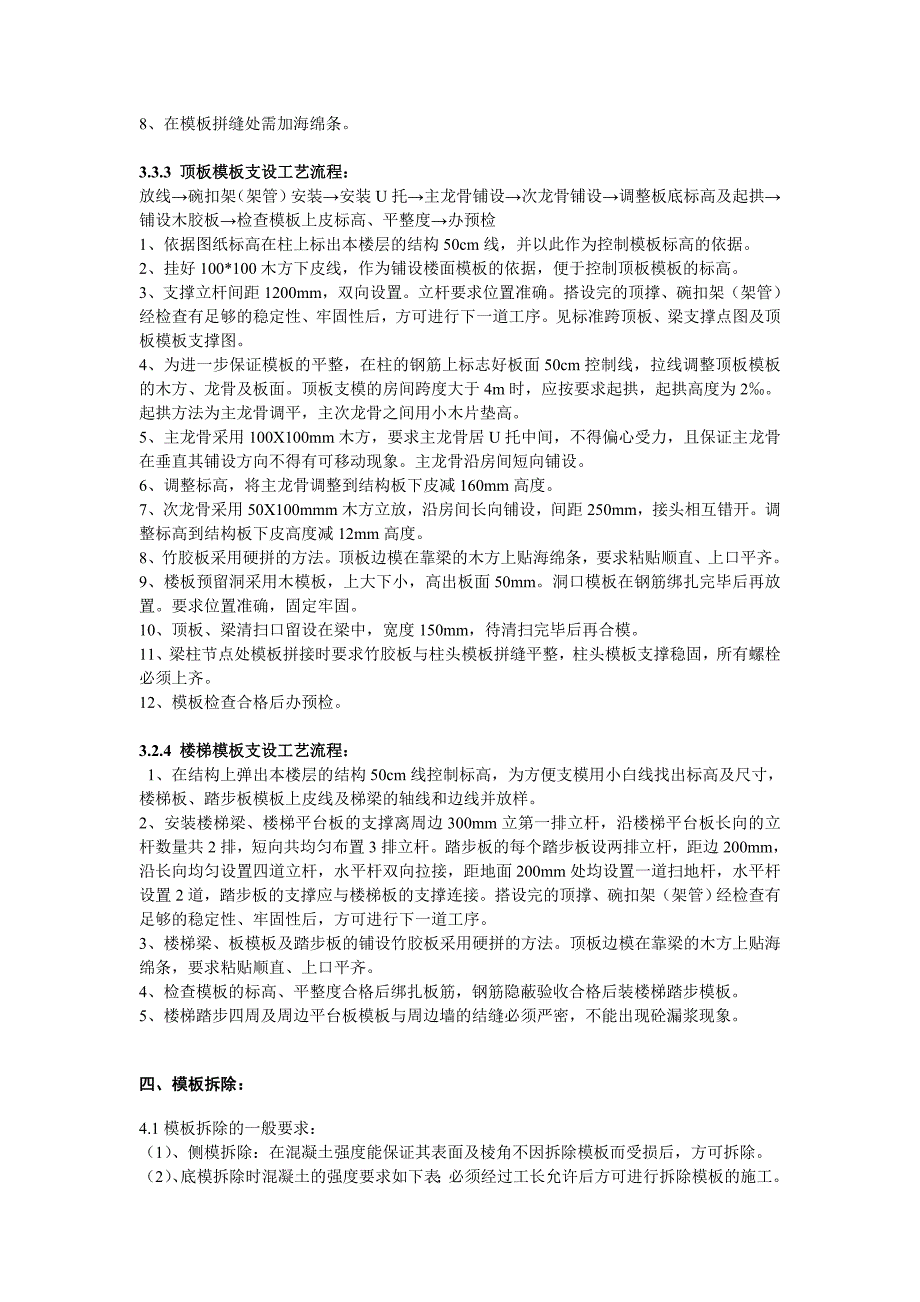

7、，清除杂物，安装梁侧模板，将两侧模板与主龙骨用木方固定好，梁侧模板上口要拉线找直，用梁内支撑固定。见梁模板支设图。6、复核梁模板的截面尺寸，与相邻梁柱模板连接固定。7、安装后校正标高、截面尺寸。将梁内杂物清理干净，检查合格后办预检。8、在模板拼缝处需加海绵条。3.3.3 顶板模板支设工艺流程：放线碗扣架（架管）安装安装U托主龙骨铺设次龙骨铺设调整板底标高及起拱铺设木胶板检查模板上皮标高、平整度办预检1、依据图纸标高在柱上标出本楼层的结构50cm线，并以此作为控制模板标高的依据。2、挂好100*100木方下皮线，作为铺设楼面模板的依据，便于控制顶板模板的标高。3、支撑立杆间距1200mm，双向设
8、置。立杆要求位置准确。搭设完的顶撑、碗扣架（架管）经检查有足够的稳定性、牢固性后，方可进行下一道工序。见标准跨顶板、梁支撑点图及顶板模板支撑图。4、为进一步保证模板的平整，在柱的钢筋上标志好板面50cm控制线，拉线调整顶板模板的木方、龙骨及板面。顶板支模的房间跨度大于4m时，应按要求起拱，起拱高度为2。起拱方法为主龙骨调平，主次龙骨之间用小木片垫高。5、主龙骨采用100X100mm木方，要求主龙骨居U托中间，不得偏心受力，且保证主龙骨在垂直其铺设方向不得有可移动现象。主龙骨沿房间短向铺设。6、调整标高，将主龙骨调整到结构板下皮减160mm高度。7、次龙骨采用50X100mmm木方立放，沿房间长
9、向铺设，间距250mm，接头相互错开。调整标高到结构板下皮高度减12mm高度。8、竹胶板采用硬拼的方法。顶板边模在靠梁的木方上贴海绵条，要求粘贴顺直、上口平齐。9、楼板预留洞采用木模板，上大下小，高出板面50mm。洞口模板在钢筋绑扎完毕后再放置。要求位置准确，固定牢固。10、顶板、梁清扫口留设在梁中，宽度150mm，待清扫完毕后再合模。11、梁柱节点处模板拼接时要求竹胶板与柱头模板拼缝平整，柱头模板支撑稳固，所有螺栓必须上齐。12、模板检查合格后办预检。3.2.4 楼梯模板支设工艺流程： 1、在结构上弹出本楼层的结构50cm线控制标高，为方便支模用小白线找出标高及尺寸，楼梯板、踏步板模板上皮线
10、及梯梁的轴线和边线并放样。2、安装楼梯梁、楼梯平台板的支撑离周边300mm立第一排立杆，沿楼梯平台板长向的立杆数量共2排，短向共均匀布置3排立杆。踏步板的每个踏步板设两排立杆，距边200mm，沿长向均匀设置四道立杆，水平杆双向拉接，距地面200mm处均设置一道扫地杆，水平杆设置2道，踏步板的支撑应与楼梯板的支撑连接。搭设完的顶撑、碗扣架（架管）经检查有足够的稳定性、牢固性后，方可进行下一道工序。3、楼梯梁、板模板及踏步板的铺设竹胶板采用硬拼的方法。顶板边模在靠梁的木方上贴海绵条，要求粘贴顺直、上口平齐。4、检查模板的标高、平整度合格后绑扎板筋，钢筋隐蔽验收合格后装楼梯踏步模板。5、楼梯踏步四周
11、及周边平台板模板与周边墙的结缝必须严密，不能出现砼漏浆现象。四、模板拆除：4.1模板拆除的一般要求：（1）、侧模拆除：在混凝土强度能保证其表面及棱角不因拆除模板而受损后，方可拆除。（2）、底模拆除时混凝土的强度要求如下表；必须经过工长允许后方可进行拆除模板的施工。构件类型构件跨度（m）达到设计的混凝土立方体抗压强度标准值的百分率（）板2502、8758100梁、拱、壳8758100悬臂构件-1004.2、梁、板模板的拆除工艺： 拆除部分水平拉杆拆除梁侧模固定支撑拆除梁侧模下调楼板支撑使模板下降分段分片拆除楼板模板拆除板龙骨及支撑拆除梁底模及其支撑。 （1）、拆除部分水平拉杆，以便作业。而后拆除
12、梁侧模板的水平管及斜撑，轻撬梁侧模板，使之与混凝土表面脱离。 （2）、下调顶托后，轻撬模板下的龙骨，拆下第一块，然后逐块逐段拆除。严禁用铁棍或铁锤猛击乱撬。每块木胶板拆下时，或用人工托扶放于地上，或将支撑顶托下调相当高度，以托住拆下的模板。严禁模板自由坠落地面。 （3）、拆除梁底模板的方法同楼板模板。但拆除跨度较大的梁底模板时，应从跨中开始下调支撑横杆，然后向两端逐根下调。拆除梁底支撑时也从跨中向两端作业。4.3、拆除后的模板应及时清理并均匀涂刷脱模剂。4.4、拆除后，木胶板、木方、钢管、U托等及时分类码放整齐，由于木胶板受潮膨胀，所以堆放地面要干燥，防止雨淋。五、质量要求5.1模板及支撑必须
13、具有足够的强度，刚度及稳定性，且安装牢固。5.2在涂刷脱模剂时，不得沾污钢筋和混凝土接搓处。5.3固定在模板上的预埋件、预留孔和预留洞不应遗漏，且要求安装牢固。5.4主次龙骨间距必须符合本交底的要求且安装要求牢固。5.5模板接缝必须严密。5.6模板的接搓处不得漏浆，在浇筑混凝土前，木胶板要求浇水湿润，但模板内不应积水。5.7截面模内尺寸要求准确。 5.8相邻两模板表面不得有高低差。5.9 模板的起拱值必须符合本交底的要求。5.10模板的海绵条设置必须符合本交底的要求；严禁贴入模板内；防止打进混凝土中。5.11模板的表面必须平整。5.12浇筑混凝土前，模板内的杂物必须清理干净。5.13模板拆除时
14、不得损伤混凝土表面。模板安装工程质量检验标准 (I)项序项 目允许偏差或允许值检查方法主控项目1模板支撑、立柱位置和垫板第421条对照设计观察检查观察检查2避免隔离剂沾污第422条一般项目1模板安装的一般要求第423条观察检查2用作模板地坪、胎膜质量第424条观察检查3模板起拱高度第425条水准仪、拉线和尺量检查4预埋件预留孔允许偏差预埋钢板中心线位置（mm)3尺量检查预埋管、预留孔中心线位置(mm)3插筋中心线位置(mm)5外露长度(mm)+10,0预埋螺栓中心线位置(mm)2外露长度(mm)+10,0预留洞中心线位置(mm)10尺寸(mm)+10,05模板安装允许偏差轴线位置(mm)5经纬仪、水准仪、2m靠尺和塞尺、拉线和尺量检查底模上表面标高(mm)5截面内部尺寸(mm)基础10柱、墙、梁+4,-5层高垂直度(mm)不大于5m6大于5m8相邻两板表面高低差(mm)2表面平整度(mm)5模板拆除工程质量检验标准 ()项序项 目允许偏差或允许值检查方法主控项目1底模及其支架拆除时的混凝土强度第431条检查同条件试件试验报告一般项目1
