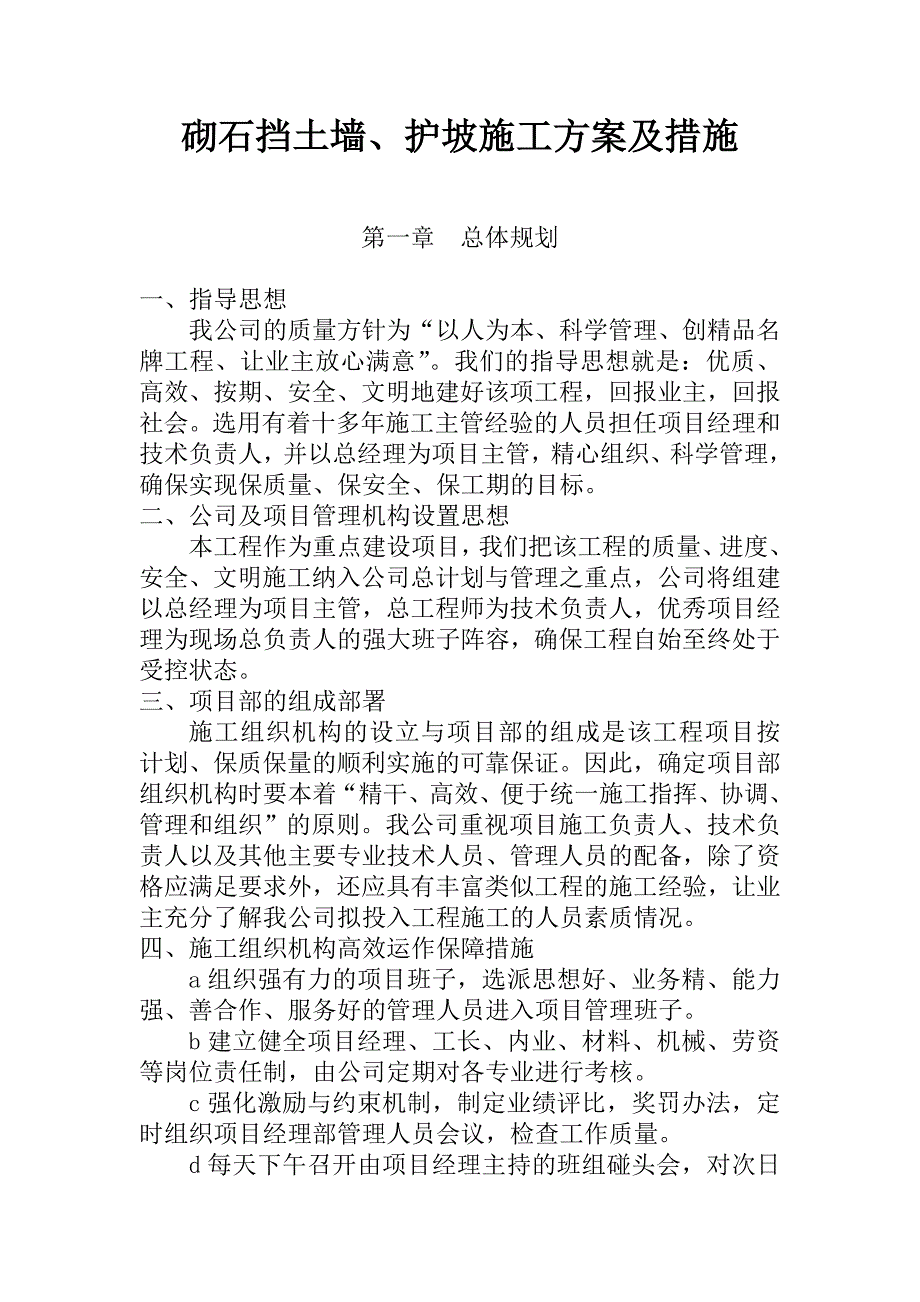

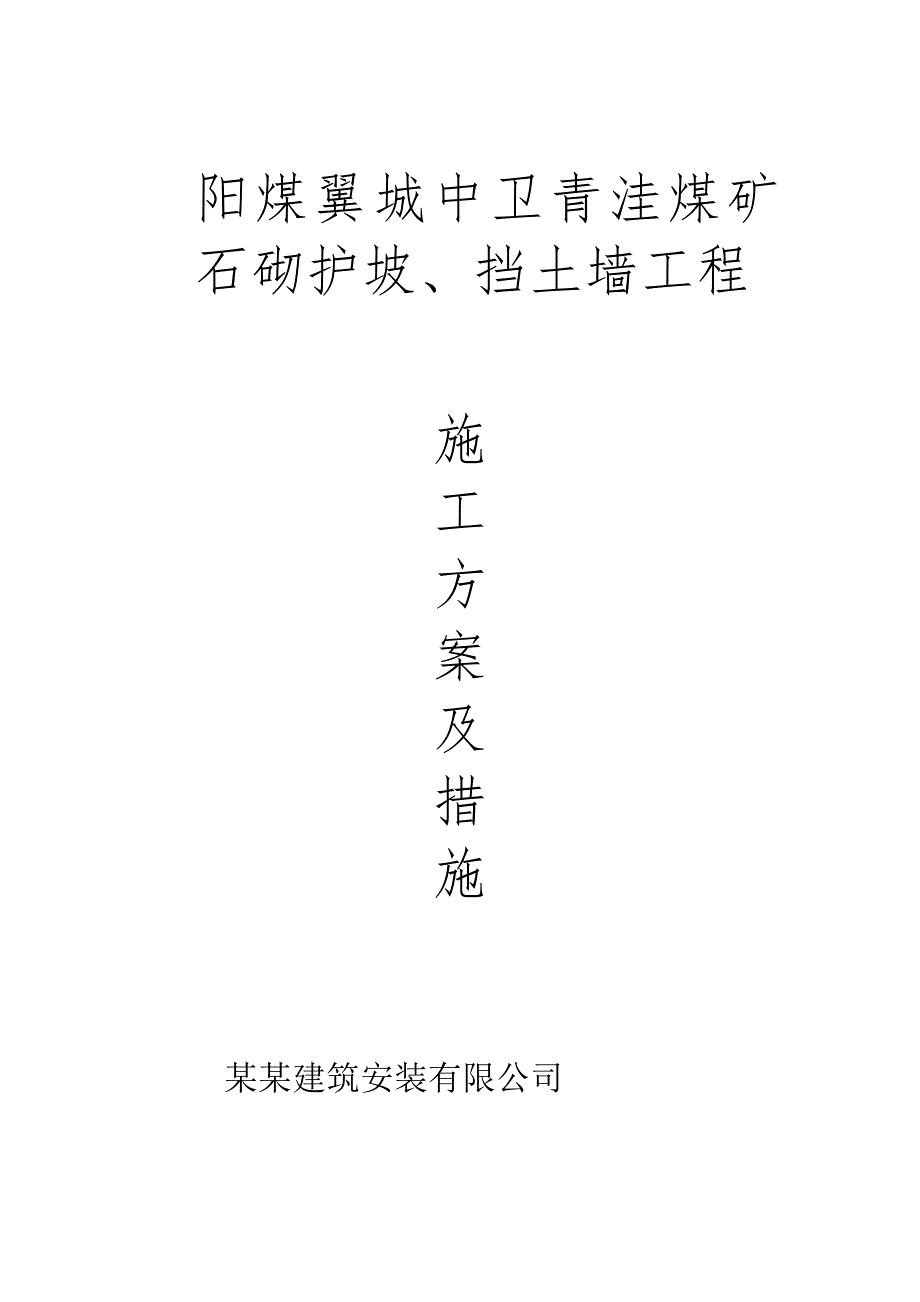

1、阳煤翼城中卫青洼煤矿石砌护坡、挡土墙工程施工方案及措施某某建筑安装有限公司 砌石挡土墙、护坡施工方案及措施第一章 总体规划一、指导思想我公司的质量方针为“以人为本、科学管理、创精品名牌工程、让业主放心满意”。我们的指导思想就是：优质、高效、按期、安全、文明地建好该项工程，回报业主，回报社会。选用有着十多年施工主管经验的人员担任项目经理和技术负责人，并以总经理为项目主管，精心组织、科学管理，确保实现保质量、保安全、保工期的目标。二、公司及项目管理机构设置思想本工程作为重点建设项目，我们把该工程的质量、进度、安全、文明施工纳入公司总计划与管理之重点，公司将组建以总经理为项目主管，总工程师为技术负责
2、人，优秀项目经理为现场总负责人的强大班子阵容，确保工程自始至终处于受控状态。三、项目部的组成部署施工组织机构的设立与项目部的组成是该工程项目按计划、保质保量的顺利实施的可靠保证。因此，确定项目部组织机构时要本着“精干、高效、便于统一施工指挥、协调、管理和组织”的原则。我公司重视项目施工负责人、技术负责人以及其他主要专业技术人员、管理人员的配备，除了资格应满足要求外，还应具有丰富类似工程的施工经验，让业主充分了解我公司拟投入工程施工的人员素质情况。四、施工组织机构高效运作保障措施a组织强有力的项目班子，选派思想好、业务精、能力强、善合作、服务好的管理人员进入项目管理班子。b建立健全项目经理、工长

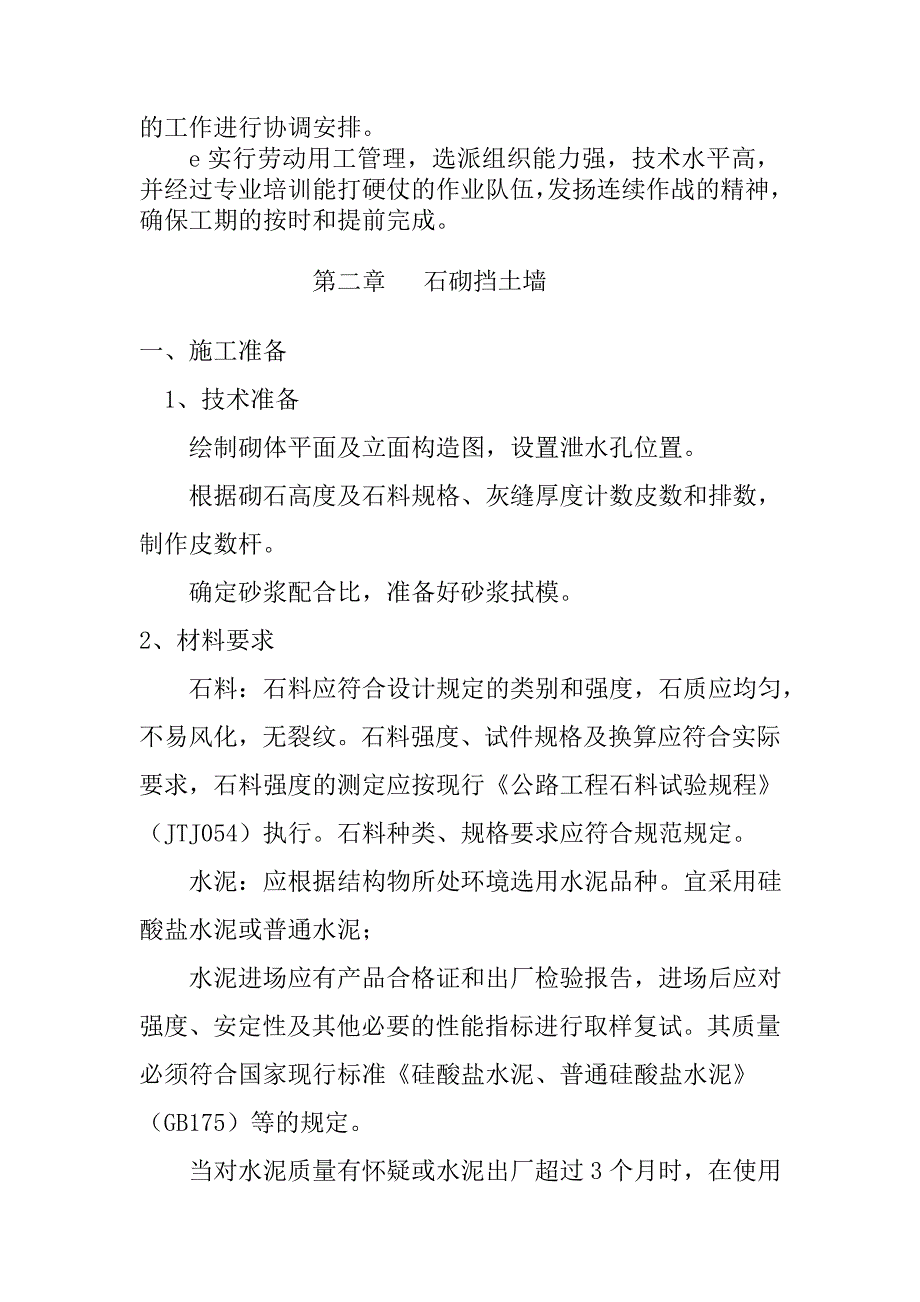

3、、内业、材料、机械、劳资等岗位责任制，由公司定期对各专业进行考核。c强化激励与约束机制，制定业绩评比，奖罚办法，定时组织项目经理部管理人员会议，检查工作质量。d每天下午召开由项目经理主持的班组碰头会，对次日的工作进行协调安排。e实行劳动用工管理，选派组织能力强，技术水平高，并经过专业培训能打硬仗的作业队伍，发扬连续作战的精神，确保工期的按时和提前完成。第二章 石砌挡土墙一、施工准备1、技术准备 绘制砌体平面及立面构造图，设置泄水孔位置。 根据砌石高度及石料规格、灰缝厚度计数皮数和排数，制作皮数杆。 确定砂浆配合比，准备好砂浆拭模。2、材料要求 石料：石料应符合设计规定的类别和强度，石质应均匀，
4、不易风化，无裂纹。石料强度、试件规格及换算应符合实际要求，石料强度的测定应按现行公路工程石料试验规程（JTJ054）执行。石料种类、规格要求应符合规范规定。 水泥：应根据结构物所处环境选用水泥品种。宜采用硅酸盐水泥或普通水泥； 水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试。其质量必须符合国家现行标准硅酸盐水泥、普通硅酸盐水泥（GB175）等的规定。 当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。 砂：砂宜采用中砂或粗砂并应过筛，当缺少中粗砂时，也可用细砂。砂的质量标准应符合混凝土工程
5、相应材料的质量标准。 砂的最大粒径：用于砌筑片石时不宜超过5；用于砌筑片石、粗料石时，不宜超过2.5. 砂的含泥量：当沙浆强度小于M5时，含泥量应不大于7%；当沙浆强度大于等于M5时，含泥量应不大于5%。 水：宜采用饮用水，当采用其他水源时，应按有关标准对其进行化验，确认合格使用。 砂浆:砂浆的类别和强度等级应符合设计规定。 砂浆的配合比应通过实验确定，可采用质量比或体积比，并应满足国家现行标准中砂浆技术要求。 砂浆应有良好的和易性，圆锥体沉入度50mm70mm,气温较高时可适当增大。3、机体设备 机具：砂浆强制搅拌机、小推车、筛子、铁锹、洒水喷壶、磅秤；托灰板、半载大桶、橡皮锤、大铲、小手锤
6、、抹子、皮数杆等。 安全防护设施：脚手架（适用于高档墙）、安全帽、安全带、防护手套。 计量检测用具：水平尺、塞尺、小线、靠尺、坡度尺。二、作业条件挡土墙基槽按设计要求验收。基础或垫层已施工完毕，并已办理基础隐检手续。 测量防线经复核无误，并对桩点进行加密和保护。 按技术要求，设置分段施工位置，一般宜设在基础变形缝部位。三、施工方法1、测量放线 根据设计图纸，按照道路、土方回填施工中线、边线、高程点测放挡墙的平面位置和纵段高程。 在基础或垫层表面弹出轴线及墙身线。2、砂浆拌制 砂浆宜利用机械搅拌，投料顺序应先倒砂、水泥、掺合料，最后加水。搅拌时间宜为35min,不得少于90s。砂浆稠度应控制在5
7、0mm70mm。 砂浆配置应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在34h内使用完毕，气温超过30时，宜在23h内使用完毕。发生离析、泌水的砂浆，砌筑前应重新拌和，已凝结的砂浆不得使用。 为改善水泥砂浆的和易性，可掺入无机塑化剂或皂化松香为主要成分的微沫剂等有机塑化剂，其掺量可以通过试验确认。 砂浆试块：各个构筑物或每50砌体制作边长为70.7mm立方体试块一组（6块），如砂浆配合比变化时，应相应制作试块。3、基础砌筑 将皮数杆立于石砌体的转角处和交接处，在皮树杆之间挂线控制水平灰线高程。 基础石料砌筑时，基础第一皮石块应座浆，即在开始砌筑前先铺砂浆30mm50mm,然后选用较大较
8、整齐的石块，大面朝下，放稳放平。从第二皮开始，应分皮卧砌，并应按上下错缝，内外搭接，不得采用外面侧立石块中间填心的砌法。基础转角和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处，应留成斜槎。 挡土墙基础与原有构筑物基础相衔接时，基础结合部位应按设计要求处理。 基础砌筑时，石块间较大的空隙应先填塞砂浆，后用碎石块嵌塞，不得采用先摆碎石块，后塞砂浆或干填碎石块方法。 基础的最上一皮，宜选用较大的片石砌筑。转角处、交接处和洞口处，应选用较大的平石砌筑。 基础灰缝厚度20mm30mm，砂浆应饱满，石块间不得有相互接触形象。 4、墙体砌筑 分段砌筑时，分段位置应设在基础变形缝或伸缩缝处，各段水
9、平砌缝应一致。相邻砌筑高差不宜超过1.2m。缝板安装应设置准确、牢固，缝板材料应符合设计规定。 相邻挡土墙设计高差较大时应先砌筑高墙段。挡土墙每天连续砌筑高度不易超过1.2m。砌筑中墙体不得移位变形。预埋管、预埋件及砌筑预留口应位置准确。 挡土墙外露面应留深10mm20mm的勾缝槽，按设计要求勾缝。 砌筑挡墙应保证砌体宽（厚）度符合设计要求，砌筑中应经常校正挂线位置。 砌石底面应卧浆铺砌，立缝填浆捣实，不得有空缝和贯通立缝。砌筑中断时，应将砌好的石层空隙用砂浆填满。再砌筑时石层表面应清扫干净，洒水湿润。工作缝应留斜茬。5、墙体片石砌筑 宜以23层石块组成一工作层，每工作层的水平缝应大致找平。立
10、缝应相互错开，不得贯通；应选择大尺寸的片石砌筑砌体下部；转交外边缘处应用较大及较方正的片石长短交替与内层砌块咬砌。 砌筑外露面应选择有平面的石块，使砌体表面整齐，不得使用小石块镶垫。 砌体中的石块应大小搭配、相互错叠、咬接牢固，较大石块应宽面朝下，石块之间应用砂浆填灌密实，不得干砌。 较大空隙灌缝后，应用挤浆法填缝，挤浆时，可用小锤将小石块轻轻入较大空隙中。6、墙体块石砌筑 每层块石应高度一致，每砌高0.7m1.2m找平一次。 砌筑石块，错缝应按规定排列，同一层中用一丁一顺或用一层丁石一层顺石。灰缝宽度宜为20mm30mm。 砌筑填心石，灰缝应彼此错开，水平缝不得大于30mm，垂直灰缝不得大于
11、40mm，个别空隙较大的，应在砂浆中用挤浆填塞小石块。7、砌筑方法 丁顺叠砌：一皮丁石与一皮顺石相互叠加组砌而成，先丁后顺，竖向灰缝错开1/4石长。 丁顺组砌：同皮石中用丁砌石交替相隔砌成。丁石长度为基础厚度，顺石厚度一般为基础厚度的1/3，上皮丁石应砌与下皮顺石的中部，上下皮竖向灰缝至少错1/4石长。8、墙体砌筑镶面石 镶面石块表面四周应加修整，其修整进深应小于70mm，尾部应较修整部分略缩小，镶面丁石的长度，不应短于顺石宽度的1.5倍，每层镶面石均应事先按规定灰缝宽及错缝要求配好石料，再用铺浆法顺序砌筑，并应随砌随填立缝。 砌筑前应先计算层数，选好料。砌筑曲线段镶面石应从曲线部分开始，并应
12、先安角石。 一层镶面石砌筑完毕，方可砌填心石，其高度应与镶面石平。 每层镶面石均应采用一丁一顺砌法，砌缝宽度均匀，不应大于20mm。相邻两层的立缝应错开不得小于100mm，在丁石的上层和下层不得有立缝。所有立缝均应垂直。 砌筑应随时用水平尺及垂线校核。 在同一部位上使用同类石料。 9、勾缝 砌体勾缝除设计有规定外，一般可采用平缝或凸缝，浆砌较规则的块材时，可采用凹缝。 勾缝前应将石面清理干净，勾缝宽度应均匀美观，深（厚）度为10mm20mm，勾缝完成后注意浇水养生。 勾缝砂浆宜用过筛砂，勾缝砂浆强度不应低于砌体砂浆强度，勾缝应嵌入砌缝内20mm，缝槽深度不足时，应凿够深度后再勾缝。除斜石砌体勾
13、凹缝外，其他砌体勾缝一般勾平缝。片石、块石、粗料石缝宽不宜大于20mm，细料石缝宽不易大于5mm。 勾缝前须对墙面进行修整，再将墙面洒水湿润，勾缝的顺序是从上倒下，先勾水平缝后勾竖直缝。勾缝后应用扫帚用力清除余灰，做好成品保护工作，避免砌体碰撞、振动、承重。 成活的灰缝水平缝与竖直缝应深浅一致、交圈对口、密实光滑、搭接处平整，阳角方正，阴角处不能上下直通，不能有丢缝、瞎缝现象。灰缝应整齐、拐弯圆滑、宽度一致、不出毛刺，不得空鼓、脱落。10、墙体养生 墙体养生应在砂浆初凝后，洒水或覆盖生414d，养护期间应避免碰撞、振动或承重。11、雨期施工 雨期施工应有防雨措施，防止雨水冲刷砌体，下雨时应立即
14、停止砌筑，并对已砌完的墙体进行覆盖、遮雨。 在深槽处砌筑挡墙时，应采取必要的排水措施以防水浸泡墙体。 填土路基挡土墙也应做好排水设施，以防路基坍塌挤倒挡墙。12、外观鉴定 砌体表面平整，砌缝完好、无开裂形象，勾缝平顺、无脱落现象。 泄水孔坡度向外，无堵塞现象。 沉降缝整齐垂直，上下贯通。四、成品保护墙面砌筑时，防止砂浆流到墙面造成表面污染。现场搬运砌块应轻搬轻放，防止砌块表面损坏和碰撞已砌好的墙体。砌体砌筑完成后，未经有关人员检查验收，轴线桩、水准点不得扰动和拆除。五、应注意的问题为避免出现整齐性差的情况，按设计和规范的规定，设置拉结带、拉结筋及压砌钢筋网片。 严格按皮数杆控制分层高度，掌握铺灰厚度。基底不平处事先用细石混凝土找平，确保墙面垂直度、平整度。 浆砌石应卧浆铺砌，立缝填浆捣实，防止有空缝和贯通立缝。 为防止泄水孔堵塞，在墙背后填筑反滤材料，反滤材料的级配要按设计要求施工，外包滤布，防止泥土流失。用含水量较高的粘土回填时，可在墙背设置用渗水材料填筑厚度大于300mm的连续排水层，用以防止泄水孔堵塞。 为防止勾缝砂浆脱落，勾缝前先将石块之间的间隙用砂浆填满捣实，并用刮刀刮出深于砌体20mm的凹槽，然后洒水湿润，再进行勾缝；加强洒水养护，气温较高时应覆盖草袋或塑料薄膜养生。 砌筑高度超过1.2m应搭设脚手架。向脚手架上运块石时，严禁投抛。脚手架上只能放一
