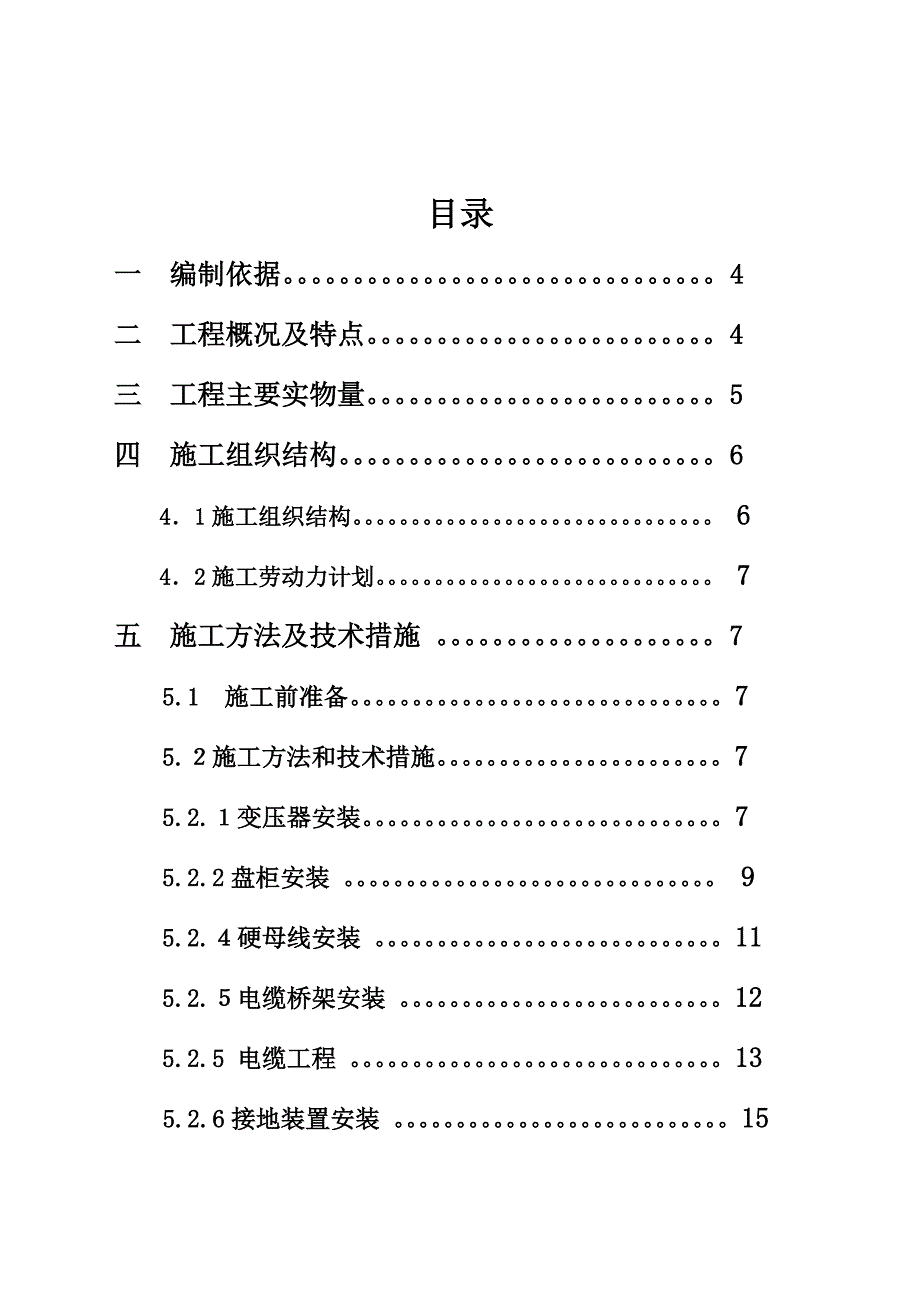

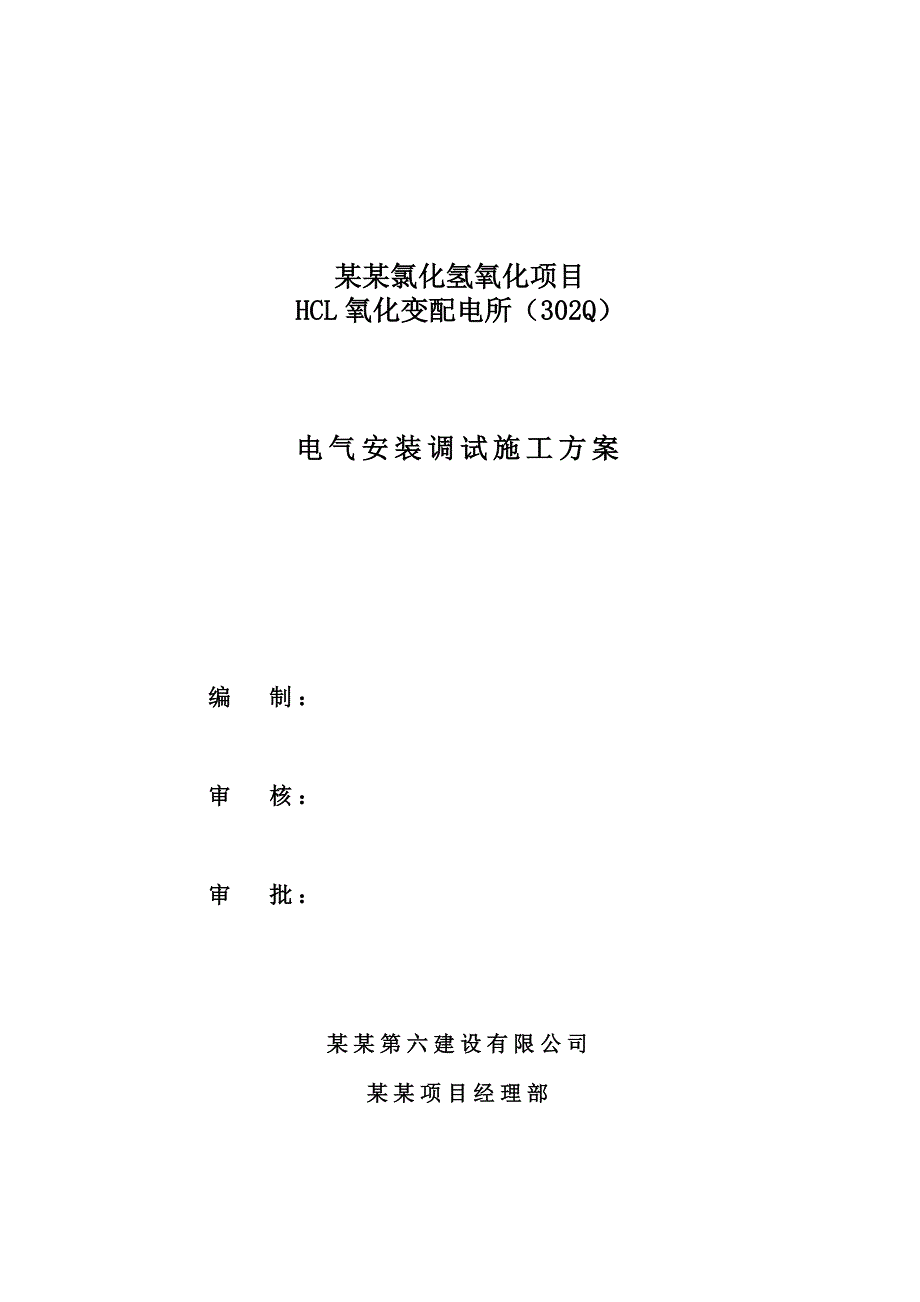

1、某某氯化氢氧化项目HCL氧化变配电所（302Q）电气安装调试施工方案编 制：审 核：审 批：某某第六建设有限公司某某项目经理部 目录一 编制依据。4二 工程概况及特点。4三 工程主要实物量。5四 施工组织结构。641施工组织结构。 642施工劳动力计划。 7五 施工方法及技术措施 。75.1 施工前准备。75.施工方法和技术措施。75.2.变压器安装。75.2.2盘柜安装 。 95.2.硬母线安装 。115.2.电缆桥架安装 。125.2.5 电缆工程 。13 5.2.6接地装置安装 。15六 主要施工机具、设备计划。15七 质量保证措施。167.1 质量目标。167.2 质量计划。16 7.

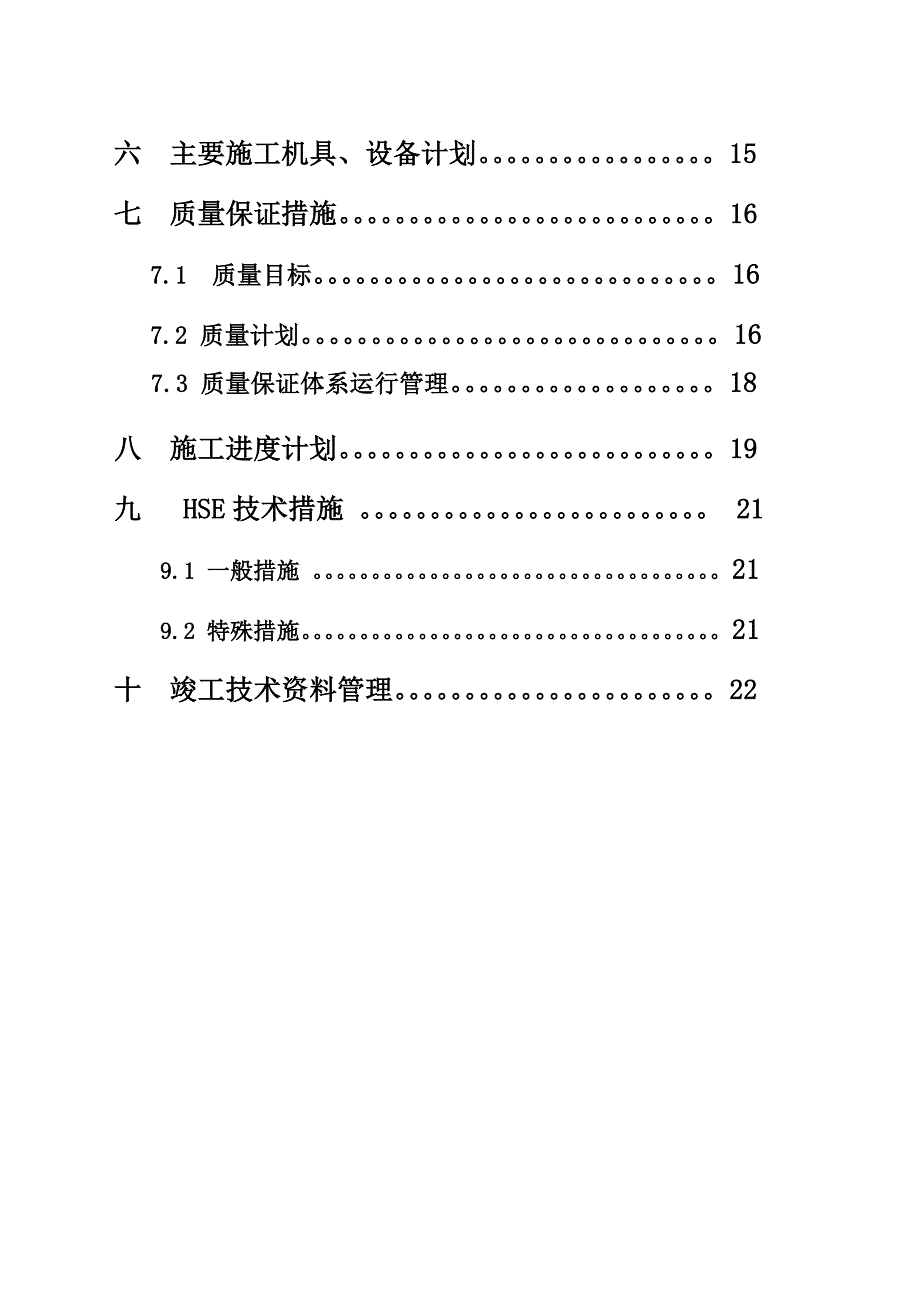

2、3 质量保证体系运行管理。18八 施工进度计划。19九 HSE技术措施 。 219.1 一般措施 。219.2 特殊措施。21十 竣工技术资料管理。22一、 编制依据1、华陆工程科技有限责任公司设计的某某HCL氧化项目施工图纸2、制造厂技术文件 3、电气装置安装工程高压电器施工及验收规范 （GBJ147-90） 4、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GBJ148-90） 5、电气装置安装工程母线装置施工及验收规范 （GBJ149-90）6、电气装置安装工程电气设备交接试验标准 （GB50150-2006）7、电气装置安装工程电缆线路施工及验收规范 （GB50168-
3、2006）8、电气装置安装工程盘、柜及二次回路结线施工及验收规范 （GB50171-92）9、电气装置安装工程蓄电池施工及验收规范 （GB50172-92）10、电气装置安装工程低压电器施工及验收规范 （GB50254-96）11、建筑电气工程施工质量验收规范 （GB50303-2002）12、工业安装工程质量检验评定统一标准 （GB50252-94）13、石油化工工程建设交工技术文件规定 （SH/T3503-2007）14、石油化工工程建设施工过程技术文件规定 （SH/T3543-2007） 15、石油化工设备安装工程质量检验评定标准 （SH3503-2001）16、电气安装工程施工图集 （
4、03D501、05D501）17、建设工程施工现场供用电安全规程 （GB50194-93） 18、电气装置安装工程接地装置施工及验收规规范 （GB50169-2006）二、 工程概况及特点 我单位承建的HCL项目302Q变电所电气设备安装、调试工作。2段10KV高压配电柜电源由界区外301总变引来，高压配电装置为HCL项目内所有高压动力设备和本所2台2500KVA变压器提供AC10KV用电电源；低压配电装置为HCL项目内所有低压动力设备和照明设备提供AC380V/220V用电电源； 10KV系统控制、保护、监测、通讯采用综合自动化系统，该系统采用分层分布式，各综合保护装置均安装在开关柜上，各综
5、合保护装置及智能设备采用现场总线方式与本站通讯管理机相连，通讯管理机能与各综合保护装置及智能设备通讯，并将采集的信号传送到本变电所的网络交换机，然后将信号送往本站后台和通过光纤送往总变电所后台系统；本装置10KV系统采用三相三线，中性点不接地系统，AC380/220V采用TN-S系统，中性点直接接地。HCL变电所环境特征为一般正常环境。三、 主要工程实物量主要工程实物量（见下表）序号单元号名称规格单位数量1HCL变电所(302Q)全密封配电变压器SM11-2500/10，2500kVA，50HZ台2210kV高压开关柜PIX12系列台183低压开关柜MNS抽屉式台464直流屏MK-12-C-2
6、00AH/220V免维护铅酸电池套15监控系统含自动化通信屏1台套16低压变频柜内含变频器台37电加热器成套柜E-A260AC，E-B260AC，E-A201AC，E-B201AC台48应急柴油发电机400V，1200kW，MGS-1200B台19UPS400V，50HZ，50kVA套110低压母线槽0.4KV,4000A套411梯式桥架 600X200 米50512槽钢【10米100013槽钢【 8 米27014扁钢 40X5米12015低压动力电缆各种规格合计米144416控制电缆各种规格合计米11057四、 施工组织结构4.1 施工组织结构项目经理：吕德强施工经理：李 文 HSE经理：张晓利 项目总工：张百潮 材料员： 电气工程师： 质量检查员： 安全员： 时 光 刘 忠 申少东 吕祥峰 施工队长： 技术员： 郭先军 王红坤 施工班组 调试班组 施工班组 4.2施工劳动力计划（见以下动态表）五 施工方法和技术措施5
