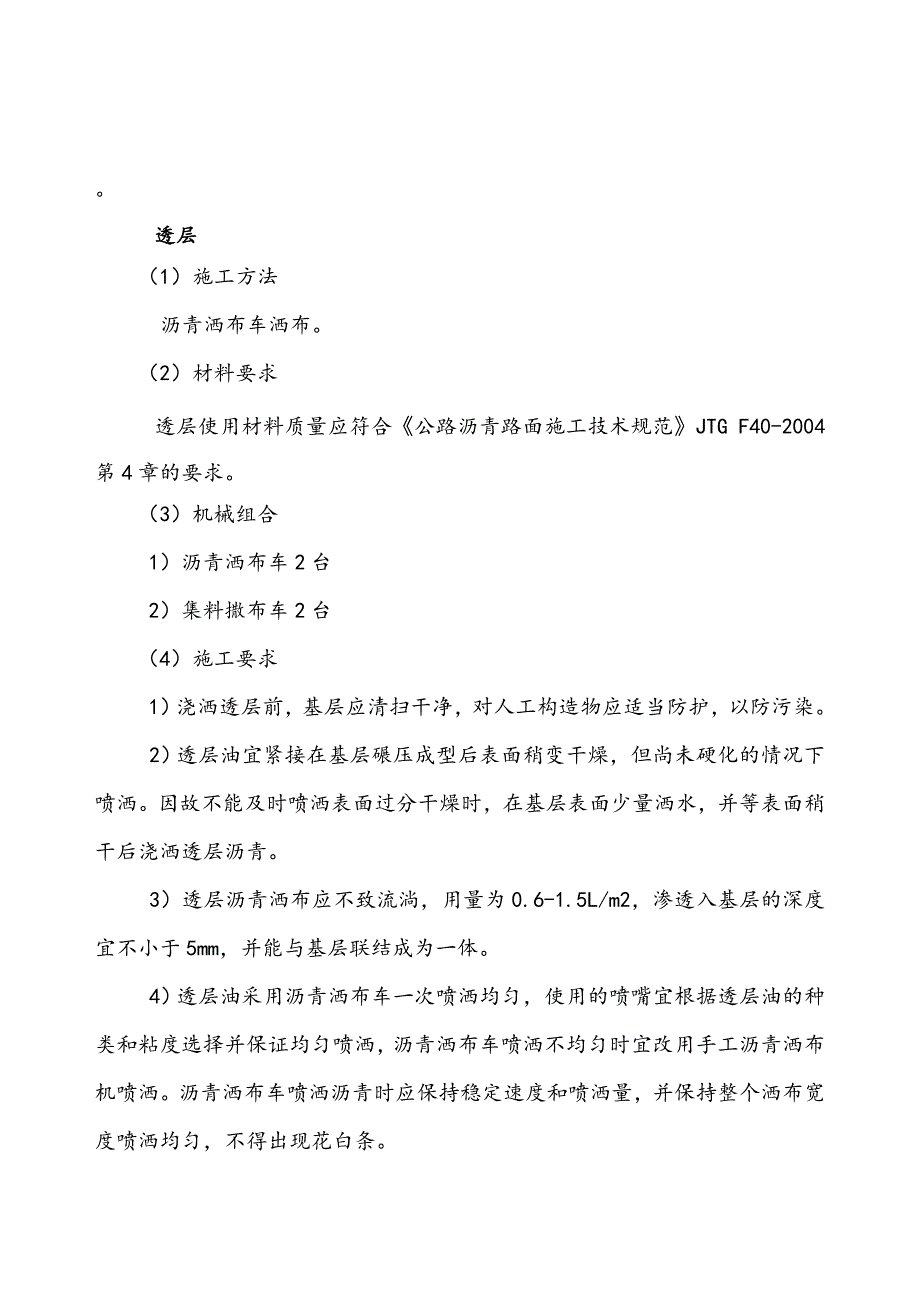

1、。透层（1）施工方法沥青洒布车洒布。（2）材料要求透层使用材料质量应符合公路沥青路面施工技术规范JTG F40-2004第4章的要求。（3）机械组合1）沥青洒布车2台2）集料撒布车2台（4）施工要求1）浇洒透层前，基层应清扫干净，对人工构造物应适当防护，以防污染。2）透层油宜紧接在基层碾压成型后表面稍变干燥，但尚未硬化的情况下喷洒。因故不能及时喷洒表面过分干燥时，在基层表面少量洒水，并等表面稍干后浇洒透层沥青。3）透层沥青洒布应不致流淌，用量为0.6-1.5L/m2，渗透入基层的深度宜不小于5mm，并能与基层联结成为一体。4）透层油采用沥青洒布车一次喷洒均匀，使用的喷嘴宜根据透层油的种类和粘度

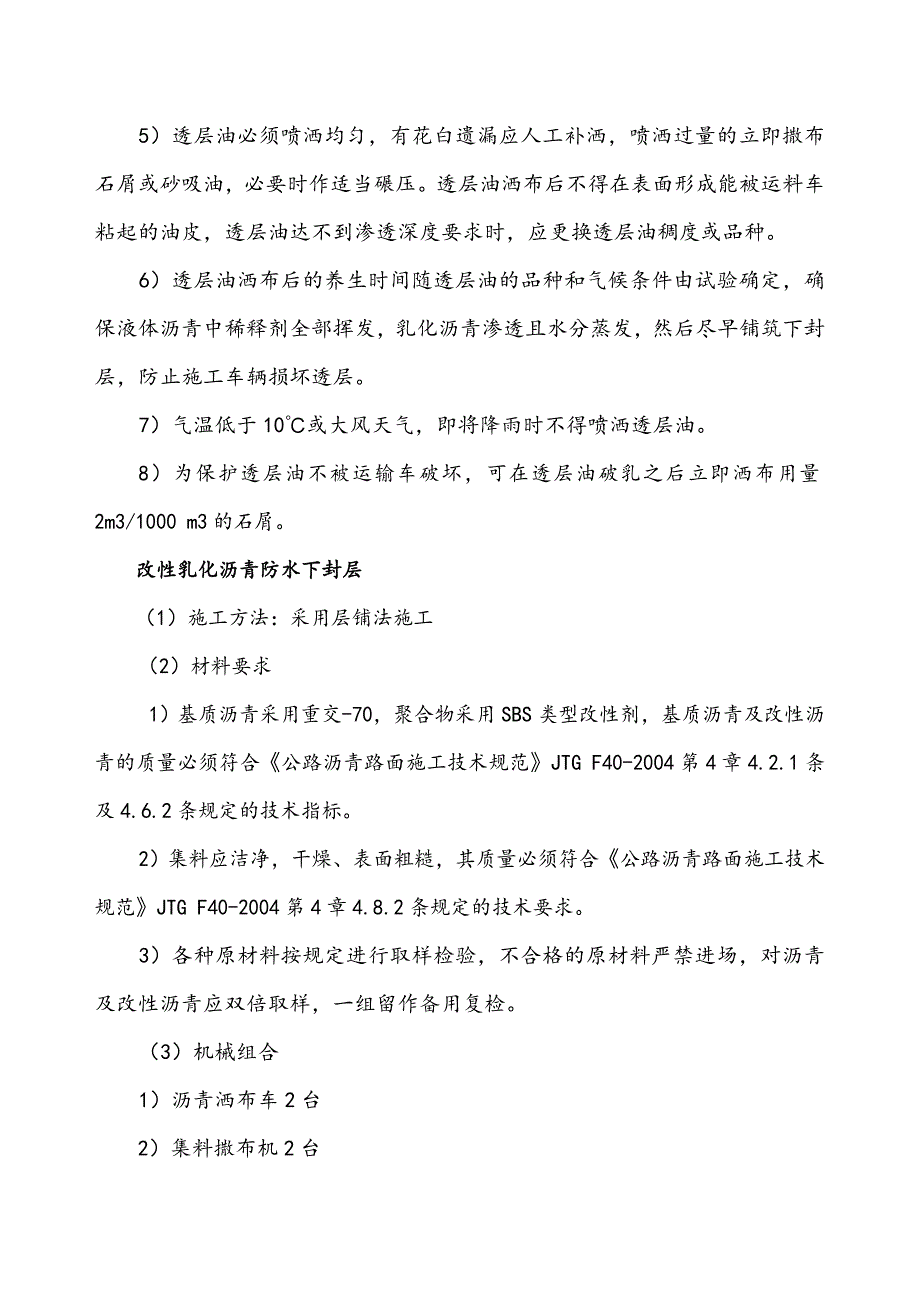

2、选择并保证均匀喷洒，沥青洒布车喷洒不均匀时宜改用手工沥青洒布机喷洒。沥青洒布车喷洒沥青时应保持稳定速度和喷洒量，并保持整个洒布宽度喷洒均匀，不得出现花白条。5）透层油必须喷洒均匀，有花白遗漏应人工补洒，喷洒过量的立即撒布石屑或砂吸油，必要时作适当碾压。透层油洒布后不得在表面形成能被运料车粘起的油皮，透层油达不到渗透深度要求时，应更换透层油稠度或品种。6）透层油洒布后的养生时间随透层油的品种和气候条件由试验确定，确保液体沥青中稀释剂全部挥发，乳化沥青渗透且水分蒸发，然后尽早铺筑下封层，防止施工车辆损坏透层。7）气温低于10或大风天气，即将降雨时不得喷洒透层油。8）为保护透层油不被运输车破坏，可在
3、透层油破乳之后立即洒布用量2m3/1000 m3的石屑。改性乳化沥青防水下封层（1）施工方法：采用层铺法施工（2）材料要求1）基质沥青采用重交-70，聚合物采用SBS类型改性剂，基质沥青及改性沥青的质量必须符合公路沥青路面施工技术规范JTG F40-2004第4章4.2.1条及4.6.2条规定的技术指标。2）集料应洁净，干燥、表面粗糙，其质量必须符合公路沥青路面施工技术规范JTG F40-2004第4章4.8.2条规定的技术要求。3）各种原材料按规定进行取样检验，不合格的原材料严禁进场，对沥青及改性沥青应双倍取样，一组留作备用复检。（3）机械组合1）沥青洒布车2台2）集料撒布机2台3）钢筒双轮

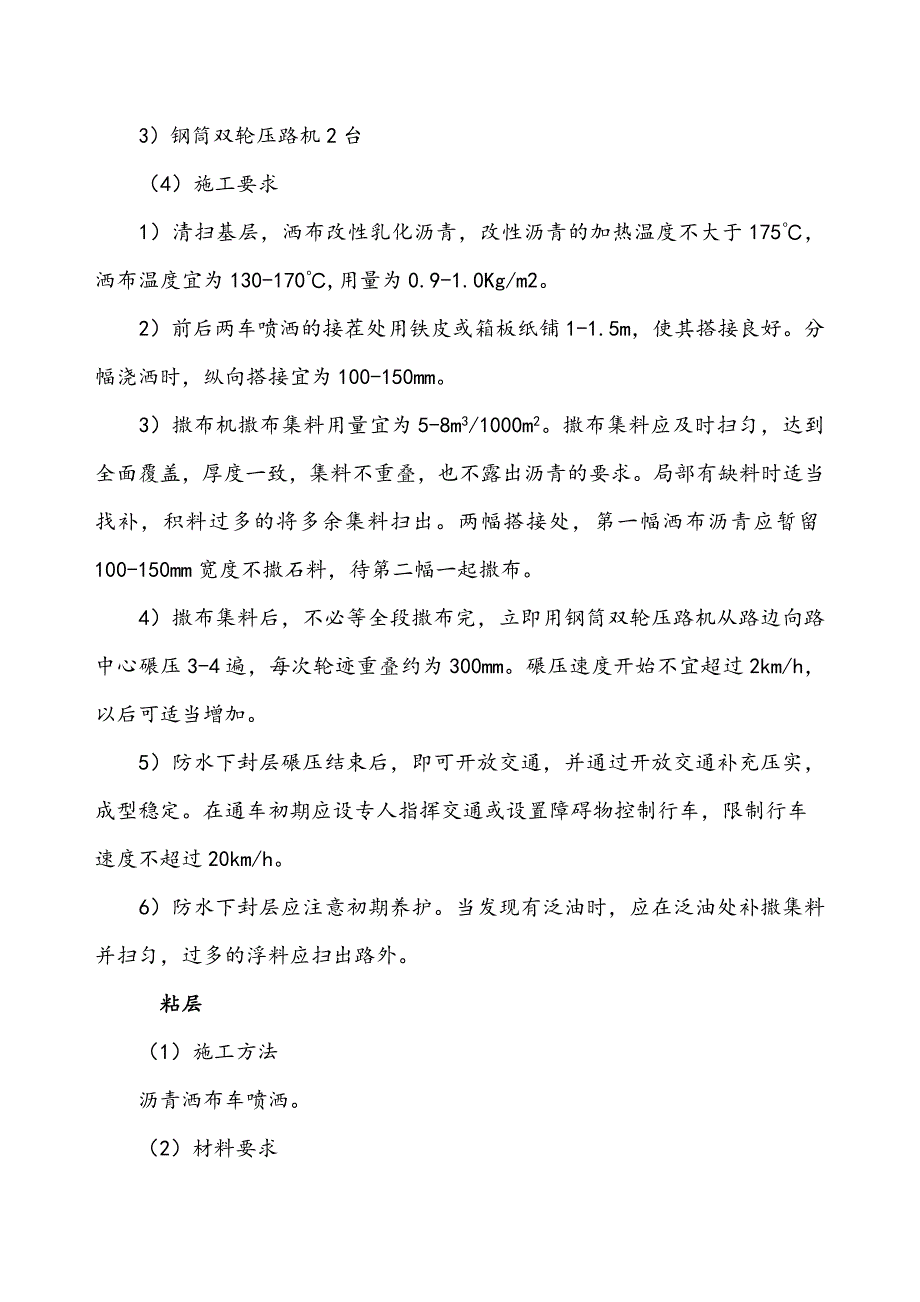

4、压路机2台（4）施工要求1）清扫基层，洒布改性乳化沥青，改性沥青的加热温度不大于175，洒布温度宜为130-170,用量为0.9-1.0Kg/m2。2）前后两车喷洒的接茬处用铁皮或箱板纸铺1-1.5m，使其搭接良好。分幅浇洒时，纵向搭接宜为100-150mm。3）撒布机撒布集料用量宜为5-8m3/1000m2。撒布集料应及时扫匀，达到全面覆盖，厚度一致，集料不重叠，也不露出沥青的要求。局部有缺料时适当找补，积料过多的将多余集料扫出。两幅搭接处，第一幅洒布沥青应暂留100-150mm宽度不撒石料，待第二幅一起撒布。4）撒布集料后，不必等全段撒布完，立即用钢筒双轮压路机从路边向路中心碾压3-4遍，
5、每次轮迹重叠约为300mm。碾压速度开始不宜超过2km/h，以后可适当增加。5）防水下封层碾压结束后，即可开放交通，并通过开放交通补充压实，成型稳定。在通车初期应设专人指挥交通或设置障碍物控制行车，限制行车速度不超过20km/h。6）防水下封层应注意初期养护。当发现有泛油时，应在泛油处补撒集料并扫匀，过多的浮料应扫出路外。粘层（1）施工方法沥青洒布车喷洒。（2）材料要求粘层油采用快裂阳离子专用改性乳化沥青，其质量应满足公路沥青路面施工技术规范JTG F40-2004要求。（3）机械组合沥青洒布车2台。（4）施工要求 1）快裂阳离子专用改性乳化沥青的用量为0.3-0.5L/m2，（乳化沥青中的残
6、留物含量以50%为基准）。2）在沥青混合料路面的沥青层之间，路缘石、雨水口、检查井等构造物与新铺沥青混合料接触面的侧面喷洒粘层油。3）粘层油采用沥青洒布车喷洒，并选择适宜的喷嘴，洒布速度和喷洒量保持稳定。路面潮湿时不得喷洒粘层油，用水洗刷后需待表面干燥后喷洒。4）喷洒粘层油必须成均匀雾状，在喷洒宽度内均匀分布成一薄层，不得有洒花漏空或成条状，也不得有堆积。喷洒不足的要补洒，喷洒过量处应予刮除。喷洒粘层油后，严禁运料车外的其他车辆和行人通过。5）粘层油宜在当天洒布，待乳化沥青破乳，水分蒸发完成，紧跟着铺筑沥青层，确保粘层不受污染。沥青混凝土面层 （1）概况本项目沥青路面为三层式沥青砼，下面层为8
7、cm粗粒式沥青砼，中面层为6cm厚中粒式改性沥青砼，表面层为4cm厚细粒式改性沥青砼，下面层采用70号沥青，上、中面层改性基质沥青为70号石油沥青，聚合物为SBS类型改性剂。（2）施工工艺流程(热拌沥青混合料施工工艺流程见图5-2-3)（3）原材料质量要求及质量控制1）原材料质量要求1沥青及改性沥青a.道路石油沥青、改性沥青的质量应符合公路沥青路面施工技术规范JTG F40-2004的规定，如业主有特殊要求时按业主要求的技术指标执行。 b.沥青必须按品种、标号分开存放，沥青在储罐中的贮存温度不宜低于130，并不得高于170。c.沥青在贮运、使用及存放过程中应有良好的防水措施，避免雨水或加热管道
8、蒸气进入沥青中。d.改性沥青到达现场后存贮在改性沥青罐中，改性沥青罐中必须加设搅拌设备并进行搅拌，使用前改性沥青必须搅拌均匀。在施工过程中应定期取样检验产品质量，发现离析等质量不符合要求的改性沥青不得使用。2粗集料a.粗集料必须使用坚韧、粗糙、有棱角的优质石灰岩轧制的碎石，必须严格限制集料的扁平颗粒含量。 热拌沥青混凝土路面施工工艺流程图 5-2-3集料料场选择拌和站设备选型与采购沥青品种选择与采购集料指标检测拌和设备验收与安装沥青现场材质检验混合料配合比设计审批拌和设备检修与调试沥青脱桶脱水熬制拌和机冷热料比例调式沥青混合料拌和沥青混合料运输摊铺机组装、调试基层检测与验收试验路段摊铺压实全面
9、质量检测培肩、侧(缘)石安装试验路施工总结报告透(粘)层油喷洒沥青混合料生产拌和摊铺前测量放样沥青混合料运输沥青混和料摊铺沥青混合料压实改进措施检 测 验 收 开 放 交 通b.粗集料必须由具有生产许可证的采石场生产。c.粗集料应该洁净、干燥、无风化、无杂质，具有足够的强度、耐磨耗性、抗冲积性好，质量应符合公路沥青路面施工技术规范JTG F40-2004的规定及设计图纸的要求。d.粗集料的磨光值与沥青的粘附性应符合公路沥青路面施工技术规范JTG F40-2004第4章4.8.5条雨量气候区为2（湿润区）的技术要求。3细集料a.细集料必须由具有生产许可证的采石场、采砂场生产。b.细集料应洁净、干
10、燥、无风化、无杂质，并有适当的颗粒级配，其质量应符合公路沥青路面施工技术规范JTG F40-2004要求及设计图纸的要求。4填料a.填料采用石灰岩或岩浆岩中的强基性等憎水性石料经磨细得到的矿粉。b.矿粉应干燥、洁净，能自由地从矿粉仓流出，其质量应符合公路沥青路面施工技术规范JTG F40-2004要求及设计图纸要求。c.如掺加拌和机回收的废石粉，需检验塑性指标，且回收粉的比例不大于25%。2）原材料质量控制1沥青混合料生产过程中，必须按公路沥青路面施工技术规范规定的检查项目与频率，对各种原材料进行抽样试验，其质量应符合相关规定。2检验不合格的原材料拒绝进场（4）施工准备 1）沥青混合料配合比设
11、计1目标配合比设计阶段，用工程实际使用的材料按公路沥青路面施工技术规范JTG F40-2004附录B、附录C、附录D的方法，优选矿料级配，确定最佳沥青用量。目标配合比必须满足公路沥青路面施工技术规范JTG F40-2004第5章5.3.3条气候分区夏炎热区（1-3区），重载交通沥青混合料马歇尔试验技术标准。同时在配合比设计的基础进行各种使用性能检验并满足表5-2-4技术要求：沥青混合料使用性能检验技术要求 表5-2-4 混合料类型技术指标普通沥青混合料改性沥青混合料试验方法车辙试验动稳定度(次/mm)，不小于10002800T0719浸水马歇尔残留稳定度(%)，不小于8085T0790冻融劈裂
12、试验的残留强度比(%),不小于7580T0729低温弯曲破坏应变（u）20002500T0728渗水系数（ml/min）120120T0730符合上述要求的配比作为目标配合比，供拌和机确定各冷料仓的供料比例，进料速度及试拌使用。2生产配合比设计阶段。取样测试各热料仓的材料级配确定各热料仓的配合比，供拌和机控制室使用。同时选择适宜的筛孔尺寸和安装角度，尽量使各热料仓的供料大体平衡，并取目标配合比设计的最佳沥青用量OAC、OAC0.3%等3个沥青用量进行马歇尔试验和试拌，通过室内试验及从拌和机取样试验综合确定生产配合比的最佳沥青用量，由此确定的最佳沥青用量与目标配合比设计的结果的差值不宜大于0.2
13、%。3生产配合比验证阶段。拌和机按生产配合比结果进行试拌，铺筑试验段，试验段长度宜为100-200m。试验段铺筑分试拌及试铺两个阶段，应包括下列试验内容：a.检验各种施工机械的类型、数量及组合方式是否匹配。b.通过试样确定拌和机的操作工艺，确定计算机打印装置的可信度。c.通过试铺确定摊铺、压实工艺，确定松铺系数等。d.建立用钻孔法与核子密度仪无破损检测路面密度的对比关系。e.检测试验段的渗水系数。f.验证沥青混合料生产配合比设计，试拌过程中取样进行马歇尔试验，同时从路上钻取芯样观察空隙率的大小，由此确定生产用的标准配合比。标准配合比的矿料合成级配中，至少应包括0.075mm、2.36mm、4.
14、75mm及公称最大粒径筛孔的通过率接近优选的工程设计级配范围的中值，并避免在0.3-0.6mm处出现“驼峰”。对确定的标准配合比，宜再次进行车辙试验和水稳定性检验。g.确定施工级配允许变动范围。根据标准配合比及公路沥青路面施工技术规范JTG F40-2004第11章质量管理要求中各筛孔的允许被动范围，制订施工用的级配控制范围，用以检查沥青混合料的生产质量。h.经设计确定的标准配合比在施工过程中不得随意变更。生产过程中应加强跟综检测，严格控制进场材料的质量，如遇材料发生变化并经检测沥青混合料的矿料级配，马歇尔技术指标不符合要求时，应及时调整配合比，使沥青混合料的质量符合要求并保持相对稳定，必要时
15、重新进行配合比设计。i.试验段结束后，汇总整理各项数据，写出试验段总结报告，报监理工程师审批。2）设备调试1调试与试生产阶段具备的条件a.电力供应正常；b.配备齐全的生产、维修人员进场；c.计算拌和站各部分导热油的用量，同时备齐各种润滑油脂；d.生产沥青混合料的各种原材料的储备：燃油（柴油、重油）、沥青，以及符合规范要求的砂、石料、矿物；e.设备现场验收所需的化验、检验仪器（主要指试验室内的马歇尔试验仪，油石比快速测定仪、温度计、方孔套筛等）；f.适宜的试验路段；g.20kg砝码40个，共800kg，供电子秤调试使用。2沥青加热辅助设施系统的调试a.试压主要包括外接导热油管、外接沥青管道、锅炉内导热油管
