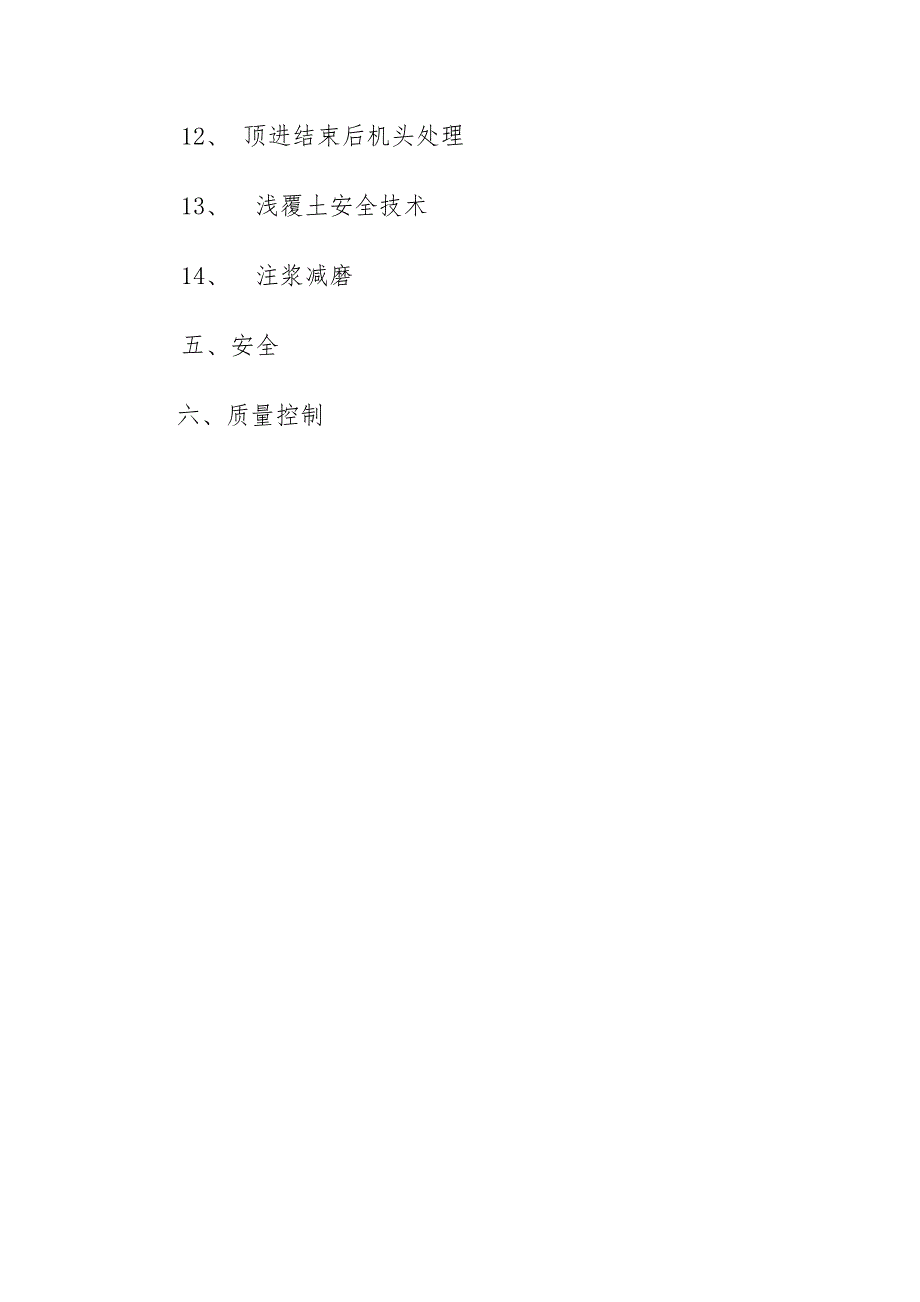

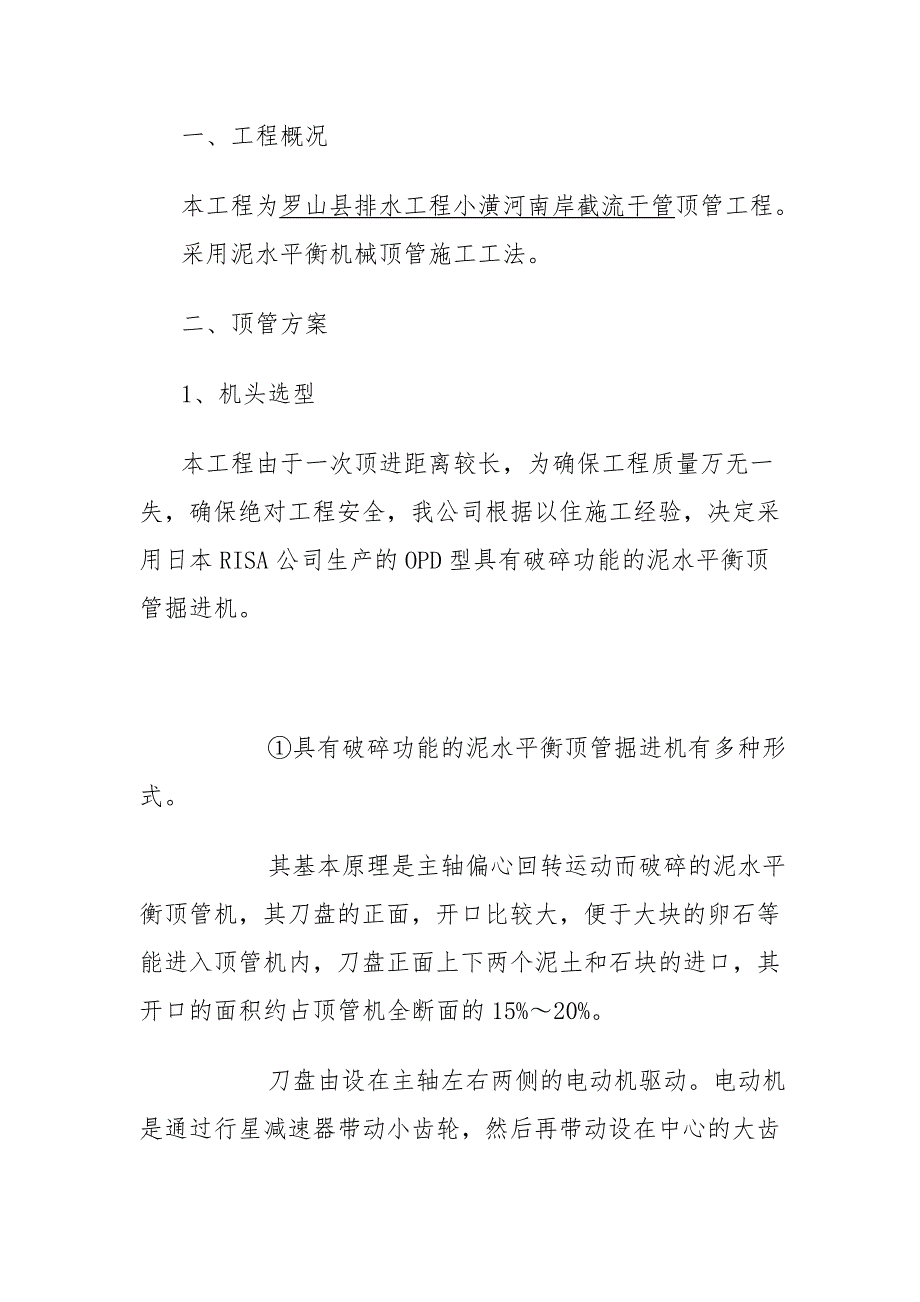

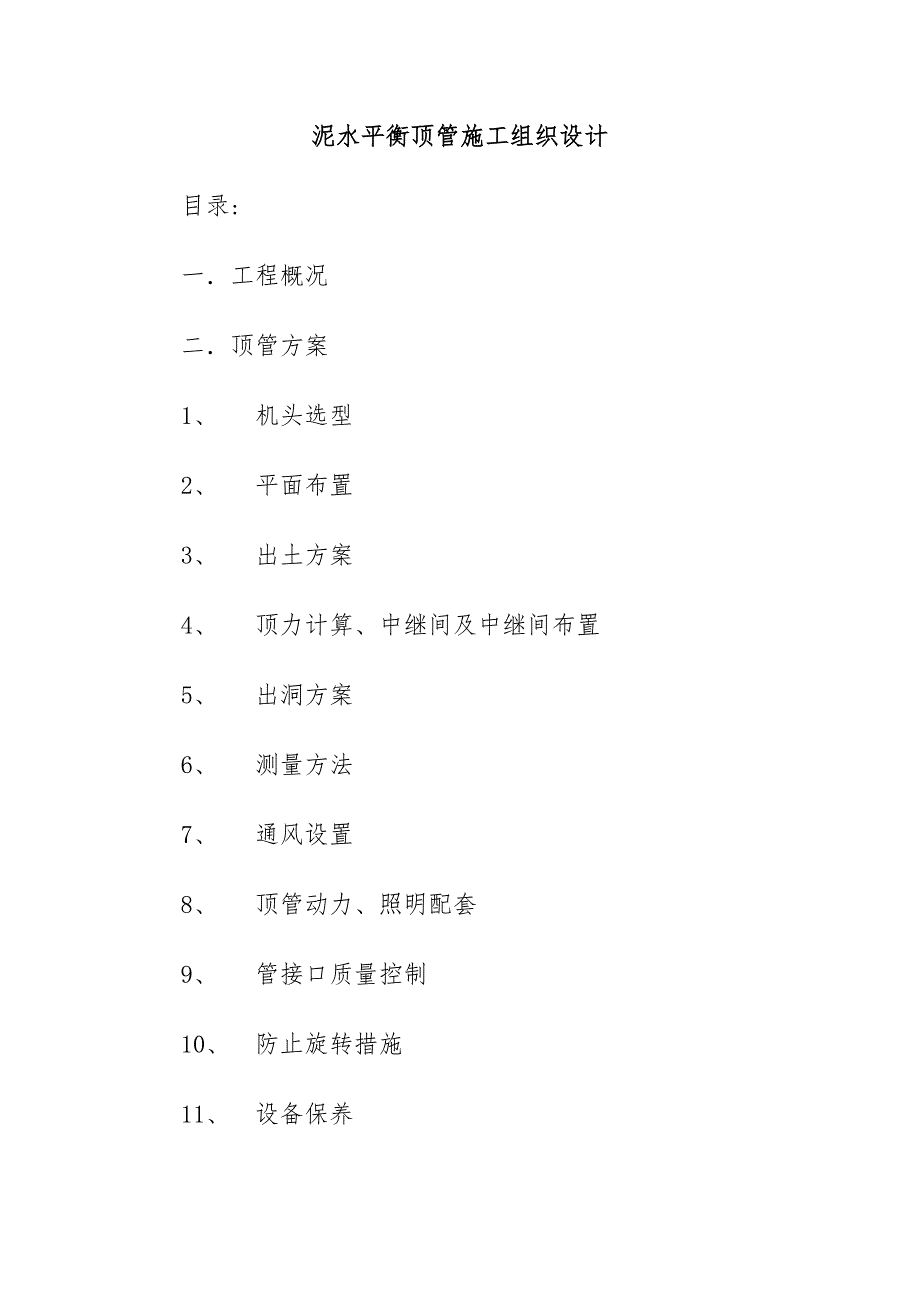

1、泥水平衡顶管施工组织设计目录:一工程概况二顶管方案1、 机头选型2、 平面布置3、 出土方案4、 顶力计算、中继间及中继间布置5、 出洞方案6、 测量方法7、 通风设置8、 顶管动力、照明配套9、 管接口质量控制10、防止旋转措施11、设备保养12、 顶进结束后机头处理13、浅覆土安全技术14、注浆减磨五、安全六、质量控制一、工程概况本工程为罗山县排水工程小潢河南岸截流干管顶管工程。采用泥水平衡机械顶管施工工法。二、顶管方案1、机头选型本工程由于一次顶进距离较长，为确保工程质量万无一失，确保绝对工程安全，我公司根据以住施工经验，决定采用日本RISA公司生产的OPD型具有破碎功能的泥水平衡顶管掘
2、进机。 具有破碎功能的泥水平衡顶管掘进机有多种形式。 其基本原理是主轴偏心回转运动而破碎的泥水平衡顶管机，其刀盘的正面，开口比较大，便于大块的卵石等能进入顶管机内，刀盘正面上下两个泥土和石块的进口，其开口的面积约占顶管机全断面的15%20%。 刀盘由设在主轴左右两侧的电动机驱动。电动机是通过行星减速器带动小齿轮，然后再带动设在中心的大齿轮。大齿轮与主轴及轧辊联接成一体。主轴的左端安装有刀盘。这样，只要刀盘驱动电机转动，刀盘也就转动，同时轧辊也转动。在掘进机工作时，刀盘在一边旋转切削土砂的同时还一边作偏心运动把石块轧碎。被轧碎的石块只有比泥土仓内与泥水仓联接的间隙小才能进入掘进机的泥水仓，然后从
3、排泥管中被排出。 另外，由于刀盘运动过程中，泥土仓和泥水仓中的间隙也不断地由最小变到最大这样循环变化着，因此，它除了有轧碎小块石头的功能以外还始终能保证进水泵的泥水能通过此间隙到达泥土仓中，从而保证了掘进机不仅在砂土中，即使在粘土中也能正常工作。 一般情况下，刀盘每分钟旋转45转，每当刀盘旋转一圈时，偏心的轧碎动作达2023次。由于本机有以上这些特殊的构造，因此它的破碎能力是所有具有破碎功能的掘进机中最大的，破碎的最大粒径可达掘进机口径的40%45%之间，破碎的卵石强度可达200Mpa。本掘进机的优点是： 特点： A、顶管机、主千斤顶、泥水循环系统和泥水分离装置（DESANDMAN）成套化。
4、B、带锥形破碎机的条幅刀盘，能破碎砾石。 C、该机能适用较软土壤条件，如粘质土、砂土. D、使用安装在轨道上的主顶油缸。一次顶进长度超过100m。 E、该机由一人在地面遥控操纵即可。 F、可在控制台上进行电视监测及方向控制，精度高。带有双光靶方向控制系统，有经验的操作人员可以将方向误差控制在10mm之内！ G、使用主千斤顶不间断便可单独顶进一节管子。 H、泥水分离装置DESANDMAN是一种密封性好，操作灵活的分离系统，且能节省安装空间。此机型在现今使用较广，我们有着成功施工经验、技术成熟、可靠，对土层扰动少的特点。偏心破碎泥水平衡顶管掘进机是根据含水量较高的沙砾土而专门设计的。因此特别适应本
5、工地基顶管的施工。2、平面布置、井内布置及管内布置 2.1在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面指挥监测中心、办公室、仓库、配电间、冷作间等。布局要合理，环境整洁、卫生，并有专职人员进行管理。 2.2现场布置采用8t汽吊，设备进场时，采用25t汽车吊车。 2.3管道顶进时，起吊设备8T汽车吊。 2.4井内布置 工作井井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯等。 3、出土方案 泥水平衡式顶管的出土采用全自动的泥水输送方式，被挖掘的土通过在机舱内的搅拌和泥水形成泥浆，然后由泥浆泵抽出，高速排土。 在沉井上部砌2只沉淀池。沉淀的余土外运需按文明施工要求和渣土处理
6、办法，运到永久堆土点，不得污染沿途道路环境。4、顶力计算 4.l 、推力的理论计算：（以800mm计算） F=F1十f2 其中F总推力 Fl一迎面阻力 F2顶进阻力 F1/4*D2*P (D管外径0.86m P控制土压力) PKo*Ho 式中 Ko静止土压力系数，一般取0.55 Ho地面至掘进机中心的厚度，取最大值6m 土的湿重量，取1.9t/m3 P0.55*1.9*66.27t/m2 F1=3.14/4*0.862*6.273.64t F2D*f*L 式中f一管外表面平均（根据顶进距离平均沙砾土）综合摩阻力，取0.8t/m2 D管外径0.86m L顶距 F23.14*0.86*0.8*11
7、0237.6t。 因此，总推力F=3.64+237.6241.3t。根据总推力、工作井所能承受的最大顶力及管材轴向允许推力比较后，取最小值作为油缸的总推力。工作井（800mm顶管）设计允许承受的最大顶力为400t，管材轴向允许推力300t，主顶油缸选用2台200t(2000KN)级油缸。每只油缸顶力控制在180t以下，这可以通过油泵压力来控制，千斤顶总推力360t。因此我们无需增加额外的顶进系统即可满足要求。 5、出洞方案为防止出洞口及顶进过程中泥水压力过大涌入工作井内，在洞口内预先安装一个单法兰穿墙钢套管，用于安装橡胶止水圈及止水封板。由于顶进距离长，造成管材表面及F型钢套环、砂等对橡胶止水
8、圈不可避免的磨损，需经常更换橡胶止水圈。因此，我们在洞口里侧增加一道橡胶止水圈，当需更换外部橡胶止水法兰时，洞口内部的橡胶止水圈可防止地下水进入井内。6、测量以及设备安装6.l、测量的方法1.1通视条件下的测量1.1.1使用交汇法引工作井及接收井预留洞口中心至各自的井壁。置经纬仪至A点，后视B点，作BA直线的延长线，并在工作井后部定出一点C。保证C、A、B在一条轴线上，置经纬仪在C点上，后视A点，在工作井井壁上定出一点A，置激光经纬仪基座于井下D点，并抄平固定激光经纬仪架，置经纬仪于A点，后视B点，在激光经纬仪器架上定出D点，D点同A，A，B点在竖直方向上成一直线，安装激光经纬仪于仪器架上，对
9、中D点，后视A，点，依设计轴线打好角度，既可定出轴线。1.2不通视条件下的测量1.2.1引出A、B两点后可根据导线法以及平移法定出C、D、A，其余步骤同通视条件下测量定位。1.2.2后靠背导轨及后顶的安装 轴线确定后先安放后靠背，后靠背后部距离井壁100200mm，调整后靠背前后以及左右方向，应尽量保证后靠背的中心于轴线相重合，调整方法见图： 在轴线定好后既可安装导轨以及后顶，先根据导轨本身的尺寸计算出导轨顶面至轴线的高差h，至水平仪于井下，在井四周作出46个临水点，保证轴线标高-临水点高程= h，安放导轨时可用线绳在相对的两个临水点拉出一条直线，使导轨顶轻触于线绳既可，然后根据轴线调整导轨轴
10、线在竖直方向上于已知轴线的竖直投影线重合，导轨轴线方向调整好后再精调导轨的高程，最后支撑导轨至井壁上。引轴线至井底前后两侧A、B两点，分中后靠背，在后靠背上作一分中点C，开始放置后靠背时尽量使C点在AB的延长线上，此值可肉眼鉴定，误差不应大于10cm，在后靠背边缘定出任意等高两点D、D，测量AD和A D，的距离，只需保证AD的距离约等于A D，的距离既可，误差不应大于3cm，导轨左右方向确定后既固定下面两侧各一点，后使用线坠调整前后方向既可，最后根据实际情况填塞C15-C30的混凝土至井壁到后靠背的间隙，后方顶的安装在后靠背的安装完毕后进行，抄平后顶后只要保证所以千斤顶后平面贴实后靠背既可固定
11、。 导轨安装完毕后需在预留洞口内安装副导轨，副导轨的轴线以及高程均要与主导轨保持一至，此副导轨用于防止机头进洞后低头，见下图：增高装置可根据机头重量以及增高量选择枕木，钢支架或砼垫层。洞口止水装置的安装，应保证除止水圈外最小直径大于进洞物最大直径的8cm，防止受到进洞物的剪切而失去止水效果，位置确定后可用水泥砂浆封堵与井壁形成的间隙，防止从间隙处漏水、漏浆。7泥水系统的安装泥浆池应尽量靠近工作井边，可采用并联法，见图：泥浆池尽量靠近工作井边，可以减少排泥管路过长而且产生的管路摩阻力，沉石箱的配置可沉淀块状物，防止块状物直接进入排泥泵引起排泥泵堵塞和损坏。注浆系统应尽量使用螺杆泵以减少脉动现象，
12、浆液应保证搅拌均匀，系统应配置减压系统，在泵出品处1米外以及机头注浆处各安装一只隔膜式压力表。电路系统及后方顶液压系统安装流程（略）8顶进开始调试阶段以及土体取样：顶管下井前应作一次安装调试，油管安装先应清洗，防止灰尘等污物进入油管，电路系统应保持干燥，机头运转调试各部分动作正常，液压系统无泄漏。机头下井后刀盘应离开封门1米左右，放置平稳后重测导轨标高，高程误差不超过5mm，既可开始凿除砖封门，砖封门应尽量凿除干净，不要遗留块状物，同时可进行土体取样工作，使用100，L=500mm的两根钢管在洞口上下部各取长400mm的土样，取样工作完成后随既顶机头，使机头刀盘贴住前方土体。TCZ机头属于刀盘
13、不可伸缩型，土压力表所显示的土压力为泥仓土压，显示的土压力与实际顶进的土压力存在一个压力差P，此值一般取15-30T，由于进泥口是衡定的，TCZ机头的土压控制主要通过顶速来调节，每次初顶时先调节好送水压力，然后打开机内止水阀，转动刀盘，关闭机内旁道，待流量达到额定值的80%时既可开始顶进，送水压力可通过机内压力调节既可完成。1、顶进过程中的方向控制由于TCZ机头本身所具有的方向诱导装置，纠偏操作就变的简单易行了，操作员只要通过纠偏动作，始终保证激光点在二号光耙的中心既可。测量与方向控制要点 (1)有严格的放样复核制度，并做好原始记录。顶进前必须遵守严格的放样复测制度，坚持三级复测：施工组测量员
14、项目管理部监理工程师，确保测量万无一失。 (2)布设在工作井后方的仪座必须避免顶进时移位和变形，必须定时复测并及时调整。(3)顶进纠偏必须勤测量、多微调，纠偏角度应保持在1020不得大于0.5。并设置偏差警戒线。 (4)初始推进阶段，方向主要是主顶油缸控制，因此，一方面要减慢主顶推进速度，另一方面要不断调整油缸编组和机头纠偏。 (5)开始顶进前必须制定坡度计划，对每一米、每节管的位置、标高需事先计算，确保顶进时正确，以最终符合设计坡度要求和质量标准为原则。10、顶管动力、照明配套8.1、顶管动力配套序号设备名称数量总功率(kwh)1刀盘电机1222螺旋输送泵电机15.53纠偏油泵电机148排水泵2159电焊机13010合计 (注：以上所列设备，并不都是同时启动。) 动力电线设置：管内设置二路电缆，按其配套动力负载功率，选择电缆规格，供电采用TNS方式，三相五线制移动电线装接。11管接口质量控制9.l 本工程所用管节为“F”管，“F”管受力性能好，接头稳定性高，接口处止水密封性能好。 9.2 选用优良管材并处理好管子接口顶管施工是十分重要的。要按有关规范对管材作现场检查验收
