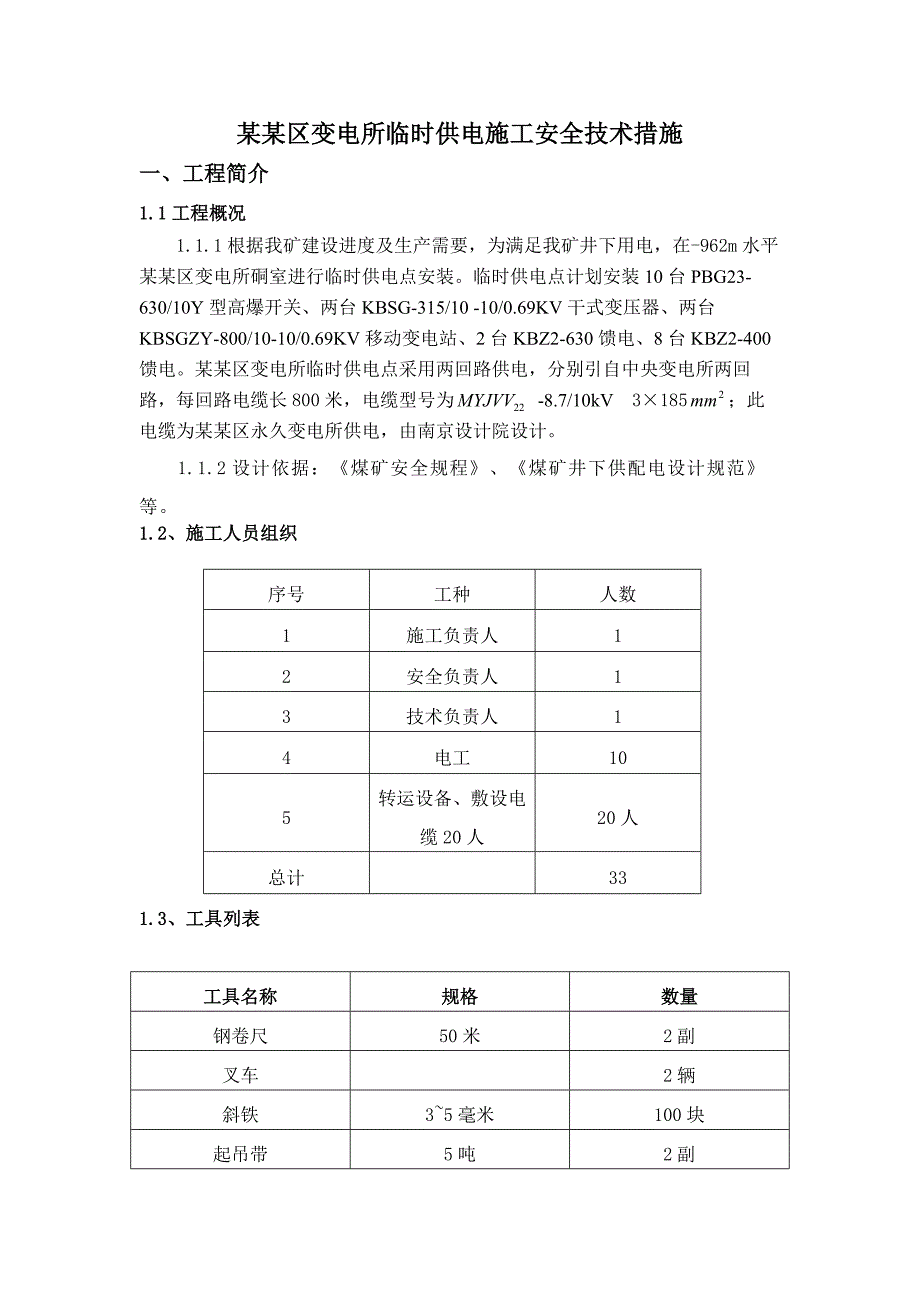

1、某某区变电所临时供电施工安全技术措施一、工程简介1.1工程概况1.1.1根据我矿建设进度及生产需要，为满足我矿井下用电，在-962m水平某某区变电所硐室进行临时供电点安装。临时供电点计划安装10台PBG23-630/10Y型高爆开关、两台KBSG-315/10 -10/0.69KV干式变压器、两台KBSGZY-800/10-10/0.69KV移动变电站、2台KBZ2-630馈电、8台KBZ2-400馈电。某某区变电所临时供电点采用两回路供电，分别引自中央变电所两回路，每回路电缆长800米，电缆型号为 -8.7/10kV 3185；此电缆为某某区永久变电所供电，由南京设计院设计。1.1.2设计依

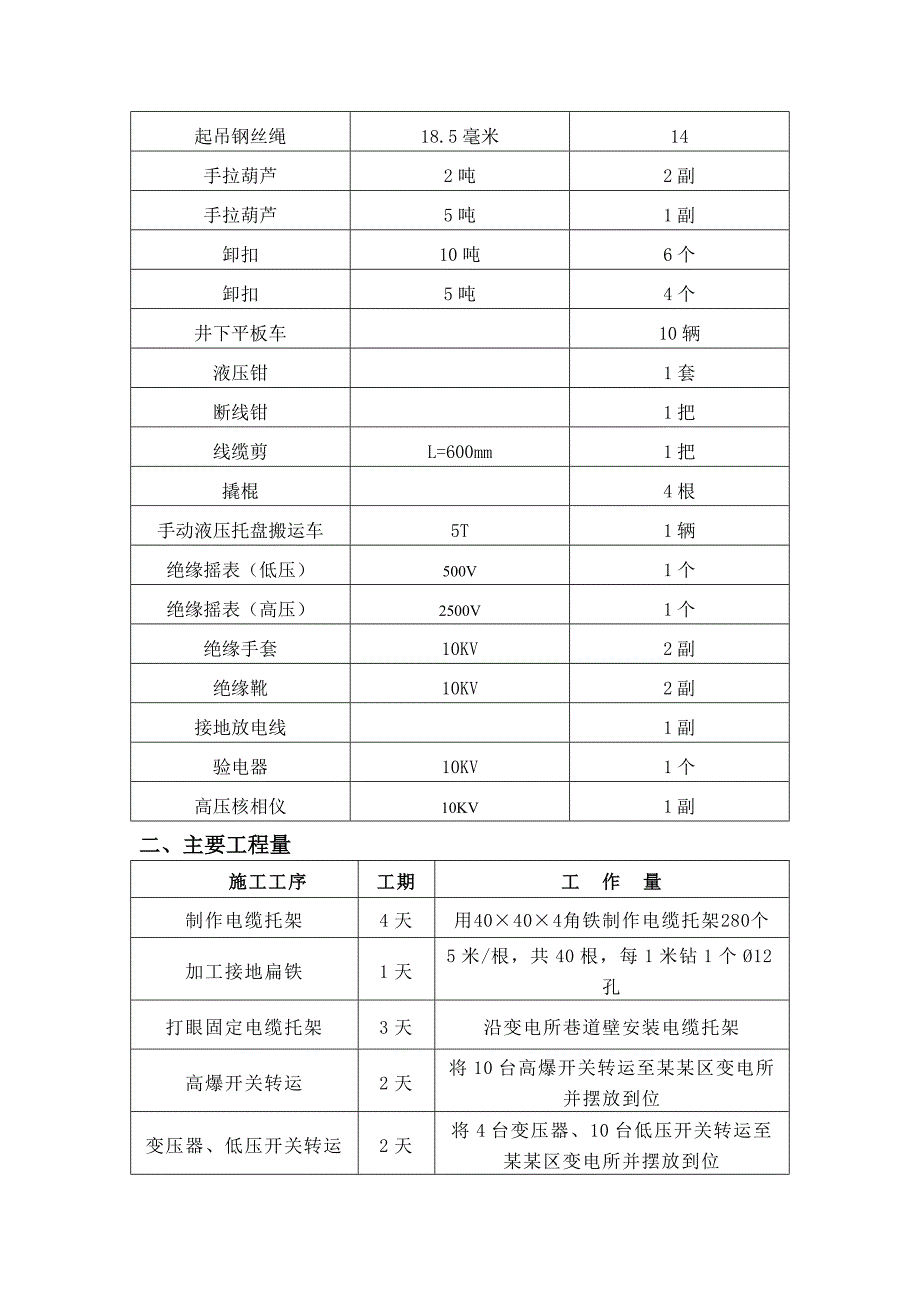

2、据：煤矿安全规程、煤矿井下供配电设计规范等。1.2、施工人员组织序号工种人数1施工负责人12安全负责人13技术负责人14电工105转运设备、敷设电缆20人20人总计331.3、工具列表工具名称规格数量钢卷尺50米2副叉车2辆斜铁35毫米100块起吊带5吨2副起吊钢丝绳18.5毫米14手拉葫芦2吨2副手拉葫芦5吨1副卸扣10吨6个卸扣5吨4个井下平板车10辆液压钳1套断线钳1把线缆剪L=600mm1把撬棍4根手动液压托盘搬运车5T1辆绝缘摇表（低压）500V1个绝缘摇表（高压）2500V1个绝缘手套10KV2副绝缘靴10KV2副接地放电线1副验电器10KV1个高压核相仪10KV1副二、主要工程量

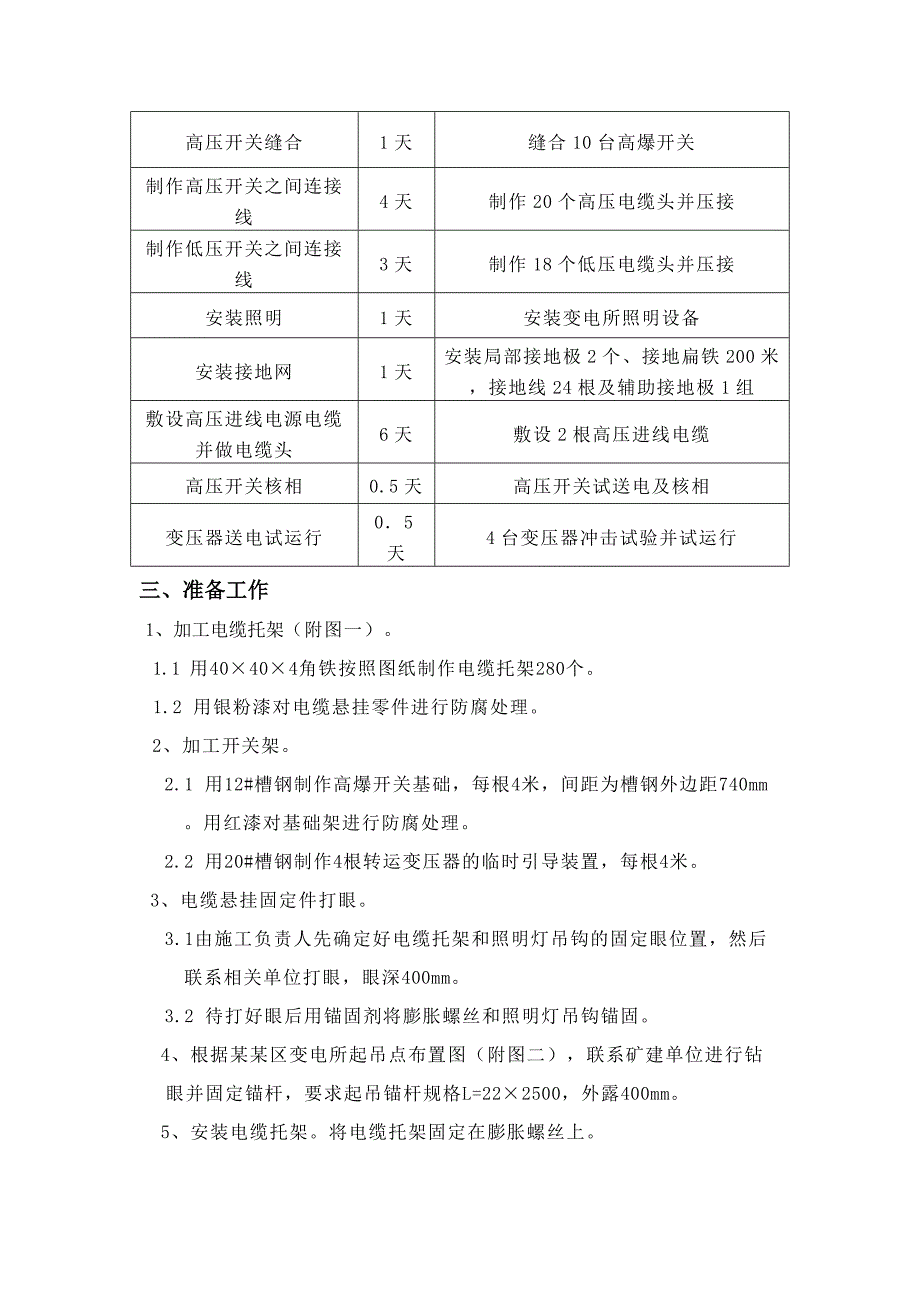

3、施工工序工期工 作 量制作电缆托架4天用40404角铁制作电缆托架280个加工接地扁铁1天5米/根，共40根，每1米钻1个12孔打眼固定电缆托架3天沿变电所巷道壁安装电缆托架高爆开关转运2天将10台高爆开关转运至某某区变电所并摆放到位变压器、低压开关转运2天将4台变压器、10台低压开关转运至某某区变电所并摆放到位高压开关缝合1天缝合10台高爆开关制作高压开关之间连接线4天制作20个高压电缆头并压接制作低压开关之间连接线3天制作18个低压电缆头并压接安装照明1天安装变电所照明设备安装接地网1天安装局部接地极2个、接地扁铁200米，接地线24根及辅助接地极1组敷设高压进线电源电缆并做电缆头6天敷设
4、2根高压进线电缆高压开关核相0.5天高压开关试送电及核相变压器送电试运行05天4台变压器冲击试验并试运行三、准备工作 1、加工电缆托架（附图一）。1.1 用40404角铁按照图纸制作电缆托架280个。1.2 用银粉漆对电缆悬挂零件进行防腐处理。2、加工开关架。2.1 用12#槽钢制作高爆开关基础，每根4米，间距为槽钢外边距740mm。用红漆对基础架进行防腐处理。2.2 用20#槽钢制作4根转运变压器的临时引导装置，每根4米。 3、电缆悬挂固定件打眼。3.1由施工负责人先确定好电缆托架和照明灯吊钩的固定眼位置，然后联系相关单位打眼，眼深400mm。3.2 待打好眼后用锚固剂将膨胀螺丝和照明灯吊钩
5、锚固。 4、根据某某区变电所起吊点布置图（附图二），联系矿建单位进行钻眼并固定锚杆，要求起吊锚杆规格L=222500，外露400mm。 5、安装电缆托架。将电缆托架固定在膨胀螺丝上。 6、准备起吊器具，如钢丝绳、卸扣，手拉葫芦等，并保证安全系数应不小于3。7、施工前需用高低压摇表分别摇测高、低压动力电缆绝缘度，并对高、低压开关绝缘度进行摇测。高、低压动力电缆的摇测绝缘电阻，应分别达到100 M、30M以上。高压开关绝缘度应不小于100M，低压开关绝缘度不小于20M，摇测后认真做好记录并存档。8、设备入井前按照设备布置图（附图三）及供电系统图（附图四）进行编号，电气设备的防爆性能应符合规程要求，
6、经验收检查并贴证后方可入井。电缆须经压号后方可入井。9、把变压器、高压开关、低压开关转运到平板车上，并捆绑牢靠，准备下井。10、把高压串线、低压串线、接地极、接地线、接地扁铁、开关架等分别装入矿车，准备下井。11、准备安装使用的材料及工具，人员按照工序分工，责任到人。12、施工负责人与技术负责人必须提前到施工场所查看周围环境，确认现场安全后才可施工。13、由技术负责人向全体参加作业人员贯彻施工措施内容、程序、分工及安全注意事项。14、由施工负责人向全体参加人员讲清每日的工作内容、采取的步骤、统一指挥，说明安全注意事项，熟悉各种安装要求，并明确人员分工和责任。15、施工的人员认真学习本措施后，方
7、可施工。四、施工步骤1、设备转运1、1 根据某某区变电所设备布置图（附图三），施工人员高爆开关的基础槽钢转运至某某区变电所硐室的指定位置。放置前用水平尺进行找平，差距较大时用斜铁进行调整。1.2 根据某某区变电所设备布置图（附图三），按照安装顺序进行设备转运，即2台干变2台移变G2-5G2-2高爆开关G1-5G1-2高爆开关G2-1G1-1高爆开关10台低压开关。1.3 按照安装顺序，先将装有开关基础架高爆开关、变压器、低压开关、高压串线、低压串线、接地极、接地线、接地扁铁的车辆用叉车由设备维修中心转运至副井井口，运输过程中要有专人跟随车辆随时观察。1.4 联系打点室打点，罐笼到位时，平稳地将
8、装有设备的车辆推到罐内，用木楔将车辆楔牢固，关好安全门。1.5根据设备在井下的转运路线转运设备（附图五）。设备运至副井下口后，用电瓶车将设备抵至某某区变电所硐室。装高压电缆的叉车由施工人员用棕绳栓牢车辆，在车前拉拽，拉拽时严禁车辆两旁站人。1.6 当设备到达某某区变电所硐室处时，用18#钢丝绳夹将18.5mm2起吊钢丝绳固定在硐室上方的起吊锚杆上，钢丝绳另一头吊挂手拉葫芦，在设备上固定两根棕绳，负责牵引起吊方向。1.7 两名施工人员相互配合使用手拉葫芦，先慢慢将设备试吊，无异常后再进行起吊，起吊时要做到稳吊、轻放。起吊转运变压器时，用4根5米长的20#槽钢组成临时引导装置，每组2根，将变压器两
9、边的车轮分别慢慢靠在临时引导装置内边上，人员在前方用棕绳拉拽。起吊转运高、低压开关时，将设备放置在手动液压托盘搬运车上，缓慢地转运到预定位置并上架后，用撬棍进行调整找平。起吊设备前由技术部使用MQ22-300/60锚索张拉器做锚杆拉把力试验，张拉力不得低于50KN，对应10Mpa。 1.8 起吊所使用钢丝绳的破断力验证（起吊最大件质量为5T） 根据最小破断拉力：F=KD2R0/1000=0.3318.521570/1000=177KN K：最小破断拉力系数，D：公称直径，R0：公称抗拉强度 安全系数K=7.23 ，满足条件，选用18.5mm钢丝绳。2、高压设备缝合2.1、根据变电所设备布置图（
10、附图三），将G2-5G2-2高爆开关、G1-5G1-2高爆开关接线腔缝合。2.2、将高爆开关的接线腔外盖卸去，用撬棍、木棍、大锤进行调整，使其两隔爆面螺丝孔对准，紧固螺栓。3、电气设备安装31变压器安装3.1.1 变压器安装时要抄平找正。3.1.2 变压器高低侧电缆密封件齐全，接线室清洁无杂物，无锈蚀，接线符合规程要求。3.2隔爆配电装置安装：（1）隔爆配电装置隔爆面必须符合下列规定：完整、无锈、结合面粗燥度符合产品规定，防锈措施良好、闭锁装置齐全可靠、螺栓、垫圈 齐全紧固、间隙符合要求。（2）高压瓷件表面严禁有裂纹、缺陷、绝缘部分完好。（3）高压隔爆配电装置安装位置正确、放置平稳、电缆接续器
11、安装：有电缆出线者，浇灌绝缘胶，胶的表面距法兰盘表面约10mm，无电缆出线者在法兰处加一与原法兰盘厚度相同，表面粗燥度不大于6.3的钢板严封，操作机构要灵活、可靠。3.3 连接电缆敷设及电缆头制作331、根据某某区变电所供电系统图（附图四），敷设连接电缆。332、电缆均沿墙壁吊挂敷设在电缆托架上，连接变压器和高爆开关的电缆沿电缆沟敷设。333、敷设过程中除注意电缆弯曲半径不得小于电缆直径的6倍，还应注意不得损坏电缆绝缘并严禁电缆交叉、扭绞。334、电缆敷设结束后，要及时挂好电缆走向牌。电缆走向牌要字迹清晰栓绑牢固。335、在制作电缆头前应对每段的电缆进行绝缘检查，高压电缆用2500V摇表，其绝
12、缘电阻应不低于100M，低压电缆用500V摇表，其绝缘电阻应不低于30M，制作电缆头时按照电缆的色线条缠上色带，每相电缆按照色带压接。制作G2-2联络高爆开关负荷侧电缆头时，三根芯线每根长度800mm，留出余量进行临时压接，以方便核相。336、密封圈内径与电缆外径的配合为1mm；密封圈的宽度不小于电缆外径的0.7倍，且不小于10mm；密封圈的厚度不小于电缆外径0.3倍，且不小于4mm。33.7、引入引出电缆必须用压线板压紧，压紧后电缆的直径变形量不得大于原直径的10%。338、橡套电缆的护套伸入接线腔器壁内要符合515mm的要求，接线应整齐（不交叉）、紧固、无毛刺。卡爪弹簧垫圈（双帽）齐全。接
13、线后，卡爪不压绝缘胶皮，芯线裸露距卡爪不大于10mm。339、隔爆外壳结合面涂适量的凡士林，在结合面上形成一层薄膜。每个腔体内放置一袋硅胶干燥剂。3310、紧固件应齐全、完整、可靠。同一部位的紧固件（螺母、螺栓）其规格要求一致。螺栓的裸露部分为一至三扣。 3311、隔爆外壳结合面的紧固件（螺栓、螺母）要上满扣。34 安装变电所照明设施。连接变电所照明灯电源线及串线，并将照明灯沿巷道中心线放置在吊钩上。4、安装接地网4.1 根据某某区变电所接地网布置图（附图六），用D22的镀锌钢管作为局部接地极和辅助接地极。4. 接地母线采用404镀锌扁铁，按照变电所接地布置图进行连接。4.4 安装结束后对接地
14、网进行遥测，任一点的接地电阻不能大于2。4.5 接至电气设备器具和可拆卸的其他非带电金属部件接地的分支线，必须直接与接地干线相连，严禁电气设备串联接地，各电气设备外壳均需接地，并与铠装电缆的钢丝及橡套电缆接地芯线相连接。安装结束后，将所有高爆开关、低压馈电开关的隔离拉开。5、敷设高压进线电缆5、1 根据某某区变电所供电要求，需从-962m水平中央变电所敷设两路高压进线至某某区变电所。5、2 按照电缆走向图（附图七），敷设两回路高压进线电缆。5、3 两回路高压进线电缆敷设至某某区变电所后，把高压进线电缆GJ1压接到G1-1高爆开关电源侧，GJ2压接到G2-1高爆开关电源侧。5.5 根据停电申请时间，停送电联系人汇报矿调度申请对-962m水平中央变电所10#高爆开关、27#高爆开关进行停电。停送电负责人接到矿调度的停电指示后，通知-962m水平中央变电所值班员停10#高爆开关、27#高爆开关。5.6、-962m水平中央变电所值班员接到通知后，戴好绝缘手套和绝缘靴，依次将10#高爆开关、27#高爆开关分闸，并将隔离手车拉出，挂停电牌。操作完毕后通知停送电负责人。5.7、停送电负责人接到通知后，汇报矿调度，并通知施工负责人可以进行施工。5.8 施工人员将某某区变电所高压进线电源电缆GJ1压接至-962m水平中央变电所10#高爆开关负荷侧，GJ2压接至27#高
