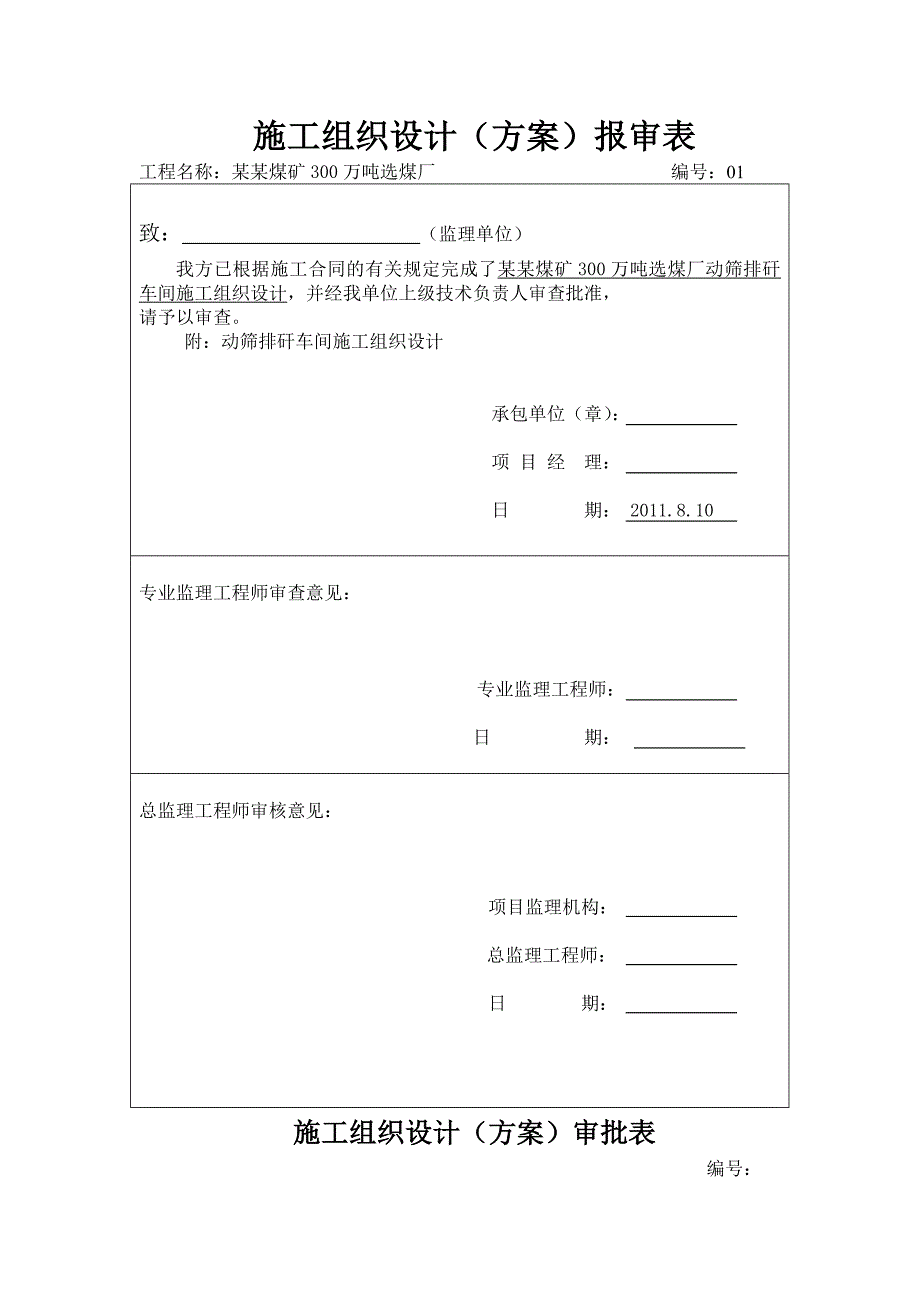

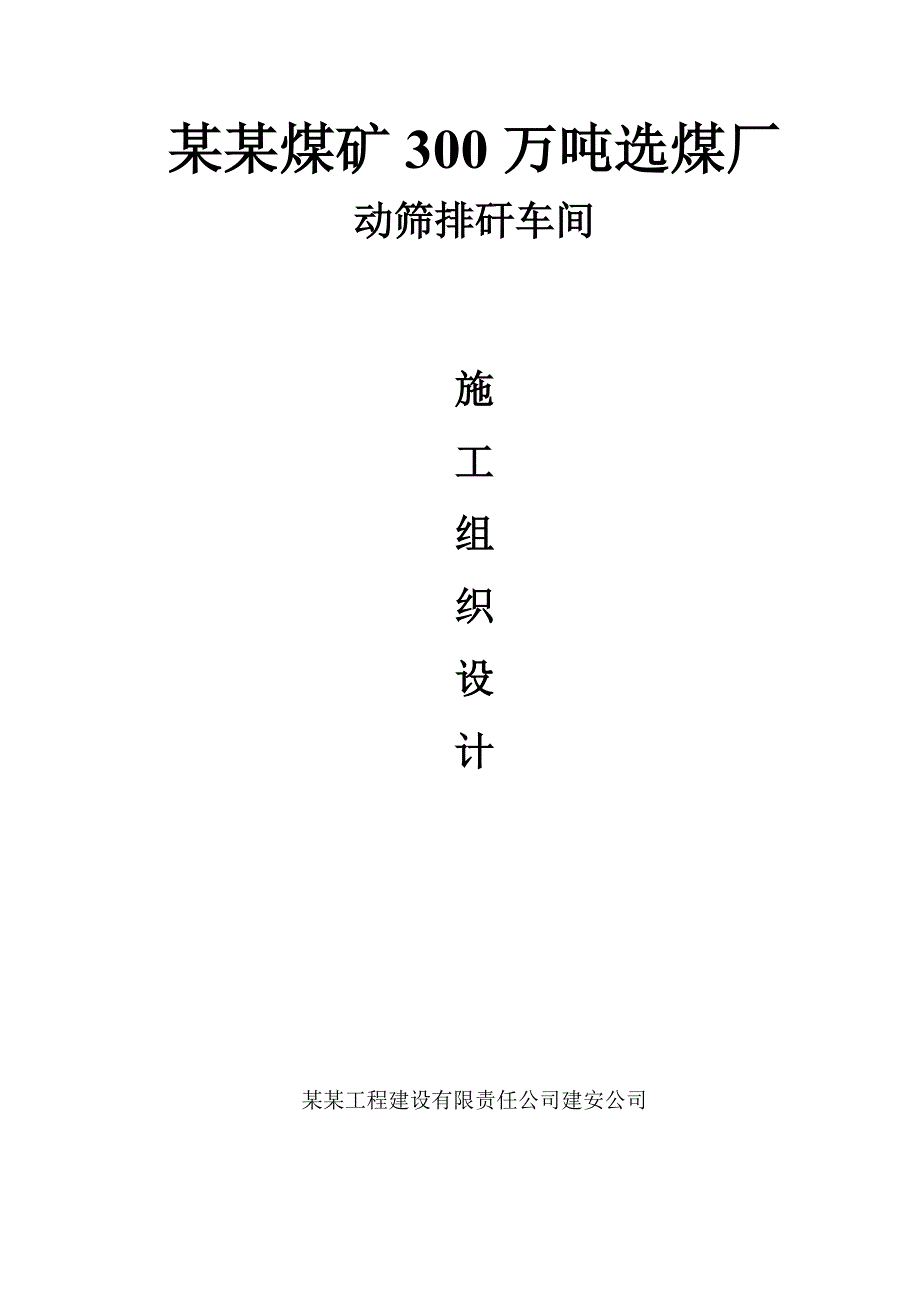

1、某某煤矿300万吨选煤厂动筛排矸车间施工组织设计 某某工程建设有限责任公司建安公司施工组织设计（方案）报审表工程名称：某某煤矿300万吨选煤厂 编号：01致： （监理单位）我方已根据施工合同的有关规定完成了某某煤矿300万吨选煤厂动筛排矸车间施工组织设计，并经我单位上级技术负责人审查批准，请予以审查。附：动筛排矸车间施工组织设计承包单位（章）： 项 目 经 理：日 期： 2011.8.10 专业监理工程师审查意见：专业监理工程师： 日 期：总监理工程师审核意见： 项目监理机构：总监理工程师： 日 期：施工组织设计（方案）审批表 编号：工程名称某某煤矿300万吨选煤厂动筛排矸车间结构型式框架结构

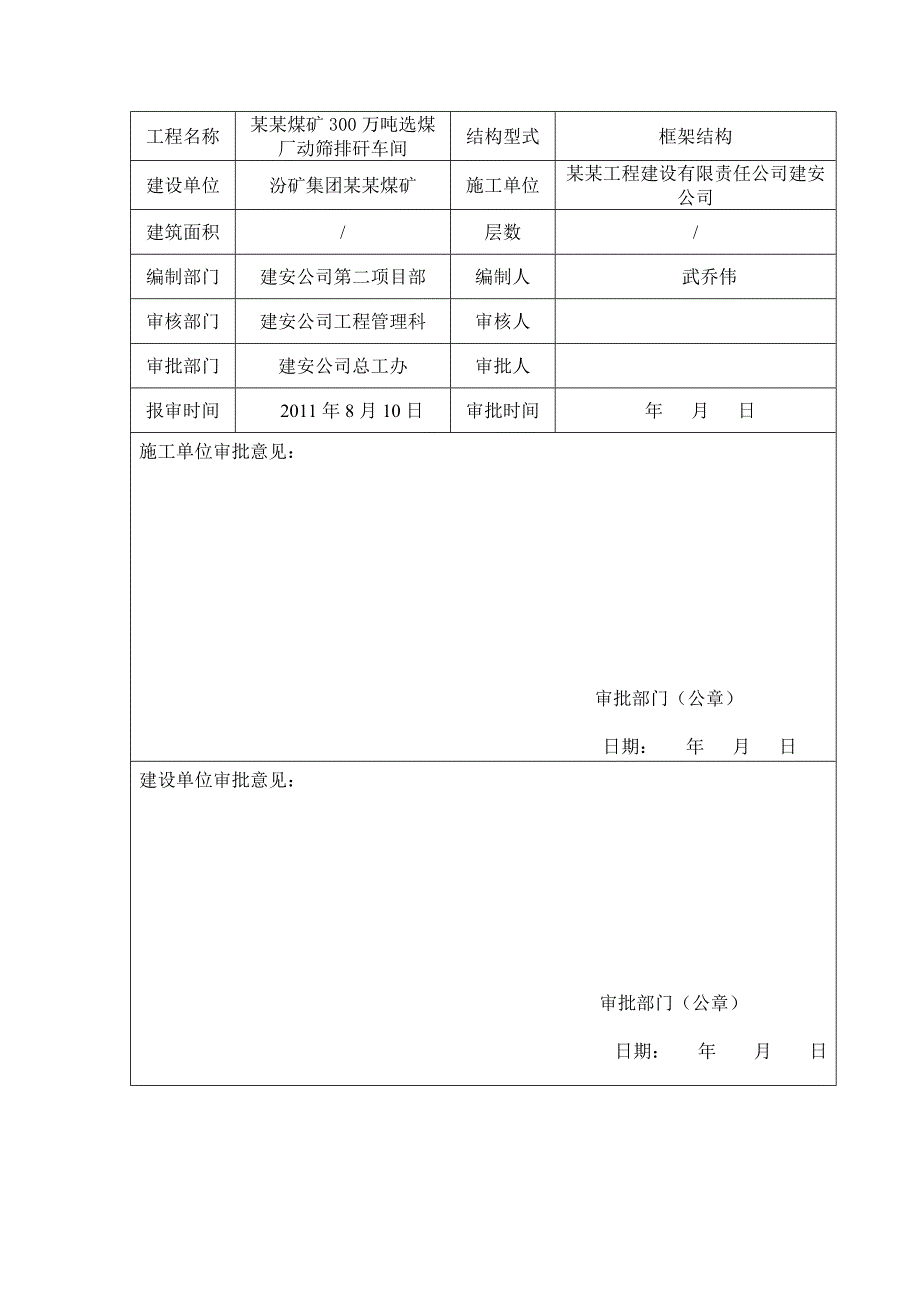

2、建设单位汾矿集团某某煤矿施工单位某某工程建设有限责任公司建安公司建筑面积/层数/编制部门建安公司第二项目部编制人武乔伟审核部门建安公司工程管理科审核人审批部门建安公司总工办审批人报审时间 2011年8月10日审批时间 年 月 日施工单位审批意见： 审批部门（公章）日期： 年 月 日建设单位审批意见： 审批部门（公章）日期： 年 月 日第一章 编制说明某某煤矿年产300万吨选煤厂动筛车间工程是由山西汾业集团有限责任公司开发建设，煤矿工业太原设计研究院设计。该工程位于灵石县两渡镇某某煤矿，本施工组织设计对其各分部分项工程进行编制。第一节 编制说明本施工组织设计的编制依据如下：1、某某煤矿300万吨
3、选煤厂动筛车间工程建筑、结构及各专业施工图；2、地质勘探报告；3、现行国家有关施工及验收规范、结构规范；4、政府有关法规、法令。第二章 工程概况第一节 建筑特点本工程占地面积746.49m2，总建筑面积4478.94m2，地上七层，建筑物总高度为37.7米，基础埋深3.6米，0.000相当于739.9米，一层地面绝对标高为743.5米，室内外高低差为0.3米。外墙用混合砂浆墙面涂料墙面，内墙面采用水泥砂浆涂料饰面；地面为细石混凝土地面，楼面为水泥砂浆楼面；天棚采用水泥砂浆涂料天棚；采用门式钢架、100mm厚岩棉夹心板屋面，为4mm厚SBS卷材防水屋面；所有的外墙窗均为塑钢推拉窗。第二节 结构特
4、点：根据工程特点、建筑要求及使用功能要求，本工程为框架结构。基础形式：本工程为柱下钢筋混凝土独立基础。结构材料的选用：1、基础及柱、梁、板混凝土强度等级均为C30。2、钢筋采用级钢、级钢。3、墙体：3.6m以下部分采用M7.5水泥砂浆砌Mu10粘土砖，3.6m以上采用M7.5水泥砂浆砌Mu10承重多孔砖。第三节 场地地质及水文条件1. 场地地质概况拟建建筑物地段地面标高介于737745之间，地表起伏较大，根据勘察结果，拟建建筑物场地属自重湿陷性场地，地基湿陷等级为级。设计以消除湿陷性、同时满足地基承载力及建筑物对地基变形要求为目的。设计采用压实系数为0.97的、3米厚3：7灰土垫层进行地基处理
5、，灰土宽出基础外边缘3米，且在垫层的边缘加深1.5米，形成深、宽均为1.5米的水泥灰土防水墙，水泥的掺入量为实方灰土重量的10%。2. 场地土类别成分根据地质报告，该建筑物属丙类建筑。基础埋深处无地下水。最大冻土深度为0.8米。第四节 周边环境及施工场地进场道路需经过距工地1公里外的铁路涵洞，进涵洞口为丁字路口，该路段车流量大、转弯半径小，堵车情况每天发生，受涵洞高度及转弯半径影响，预拌混凝土运输车进不来，钢筋运输车辆需将钢筋卸在涵洞外，再用人工倒运至施工现场内。本工程位于某某矿内，地形比较复杂，施工现场狭小。现场所用材料均需在场外3公里外租赁场地，将材料先卸至租赁场地内，然后倒运至现场。现场
6、施工道路从煤厂经过，需经过两个大坡度路段，混凝土运输车上坡时，抛洒比较严重，因此混凝土运输车辆不能装满，最多装至满载的70%；材料运输车辆经过大坡度路段时，需用50型装载机配合拖拉。应考虑重车上坡降效。施工现场有电源、水源。为了保证混凝土浇筑时突然停电而影响工程质量，现场准备一台功率为150KW柴油发动机，同时为了保证水源的连续供应，现场砌筑容积为30立方米水池一个。第三章 施工部署第一节 施工阶段划分为了最大限度地提高工效，缩短工期，并根据建设单位对工程各施工阶段的工期要求。本工程采用以主体结构工程为主导线，多工种立体交叉作业的施工流程组织施工，以使各工种、各工序从时间上、空间上得到有机衔接
7、。以优化劳动组合，达到均衡施工、缩短工期的要求。施工流水段划分：台阶式独立基础：木工、钢筋工、混凝土浇筑各分为两组，每施工完一个浇筑一个。主体：本工程单层面积较小，中间无沉降缝，每层以框架柱混凝土浇筑为第一施工段，梁、板混凝土浇筑为第二施工段，自轴向，自下而上组织两个班组施工，保证不间断流水。施工顺序： 满堂红脚手架 楼面梁板支模板柱模板安装柱钢筋绑扎养 护梁板砼浇筑梁板钢筋绑扎柱砼浇筑 屋面：不分段，整体一次施工。外装修：自上而下，一层一段，按逆时针方向抹灰。内装修：每楼层为一段，自上而下流水施工。流水作业法组织施工，能进一步优化劳动组合、均衡合理的调配、调整劳动力、材料、机械设备、中小型工
8、具、用具等，并推动和促进技术、质量、安全、核算等全面施工技术管理的良性循环和目标管理。最大限度地提高劳动生产率、机械设备使用率、质量合格率和管理工作效率。并籍以保证工程总体计划的完成。1. 主体施工阶段工程主体结构施工阶段，各专业工种预埋、预留等穿插进行，各施工班组在保证工期情况下，施工中适当调整劳动组合，梁、板支撑拆除后及时施工设备基础，保证设备安装时的混凝土强度，适当滞后安排砌体工程、内装修和管线设备的初安装。根据工程施工工期和施工进度计划配备相应的木工、瓦工、砼工、钢筋工和各专业工种，采用立体交叉平面流水相结合的施工方法，互不耽搁，直至工程施工验收交付。2. 施工前期准备阶段包括基础土方
9、开挖、基坑排水措施、施工机械设置和各种施工用房的搭设、施工道路及施工场地的铺设、场容、场貌处理、对外联系和有关协作事宜的洽谈。第二节 施工管理组织体系项目经理：张建学质量负责人：王世兴主任工程师：张旭东核 算 员 资 料 员 材 料 员 安 全 员 质 检 员 设 备 施 工 员 管 道 施 工 员 电气安装施工员 第三节 场地使用及总平面布置本工程施工场地狭小，施工时对现场3.6m以下和3.6m以上施工平面布置分两次进行周密细致的研究考虑，确定合理、经济、长效的方案。对3.6m以下平面布置方案，由于现场基坑开挖及放坡，现场可利用的场地十分狭小，因此，钢筋、模板等半成品及材料根据实际情况，编制
10、材料计划，分期、分批及时采供，现场只设门房。3.6m以上平面布置方案，等基坑施工完毕，进行回填，可增加现场的使用面积，灵活布置施工现场，具体布置详见施工平面布置图。第四节施工准备3. 现场准备1、按施工组织设计和进度计划要求调配、组织各工种劳力进场。2、自行采供材料按期、按量、按质、组织采购，运输进场。3、平整场地，用400mm厚天然级配砂砾、100mm厚级配碎石铺设施工场地，满足“三通一平”，保证小雨不停工。4、由于基槽土方工程量大，施工时间长，为防止因下雨对基槽产生的不利影响，必须准备2000M2的彩条塑料布、两台出口直径不小于150mm的污水泵，以备下雨时用。4. 技术准备1、建立质量保
11、证体系，配备专职施工、质检技术人员.2、熟悉施工设计图及相关的施工验收和结构规范。组织参与设计交底及图纸会审、签署。3、编制和调整施工组织设计，分部、分项工程关键部位施工方案，工程施工预算和工料计划。4、编制半成品加工计划及材料订货计划。5、做好施工前，材料试验、砼试配工作。6、做好测量控制点、水准点、沉降观测点设置。7、按贯标要求建立各类技术、质量资料档案。5. 现场排水现场生活用废水、雨水、污水通过埋地下水管道有组织排入地面变电所门前下水管网。6. 施工用电准备施工用电由现场平面布置决定，考虑最短线路布设，沿建筑物A轴外面布置动力、照明主干线。考虑塔机吊物的影响，采用埋地电缆接至主配电箱。各楼层施工用电设置垂直电缆，各楼层设置分配电箱。（1） 要机械设备用电量 塔吊 1台QTZ40HX4708 100KW 砂浆搅拌机 2台 ZQB4 8KW 混凝土振捣器（插入式） 8台 8.8KW 混凝土振捣器（平板式） 4台 6KW 钢筋切断机 2台 15KW 钢筋弯曲机 2台 6KW 交直流电焊机 2台 44KW 直螺纹套丝机 2台 6KW 砂轮切割机 2台 6KW 手持式切割机 4台 4.4KW 锯木机 4台 9KW 高压水泵 2台 15KW 合计 240.2K
