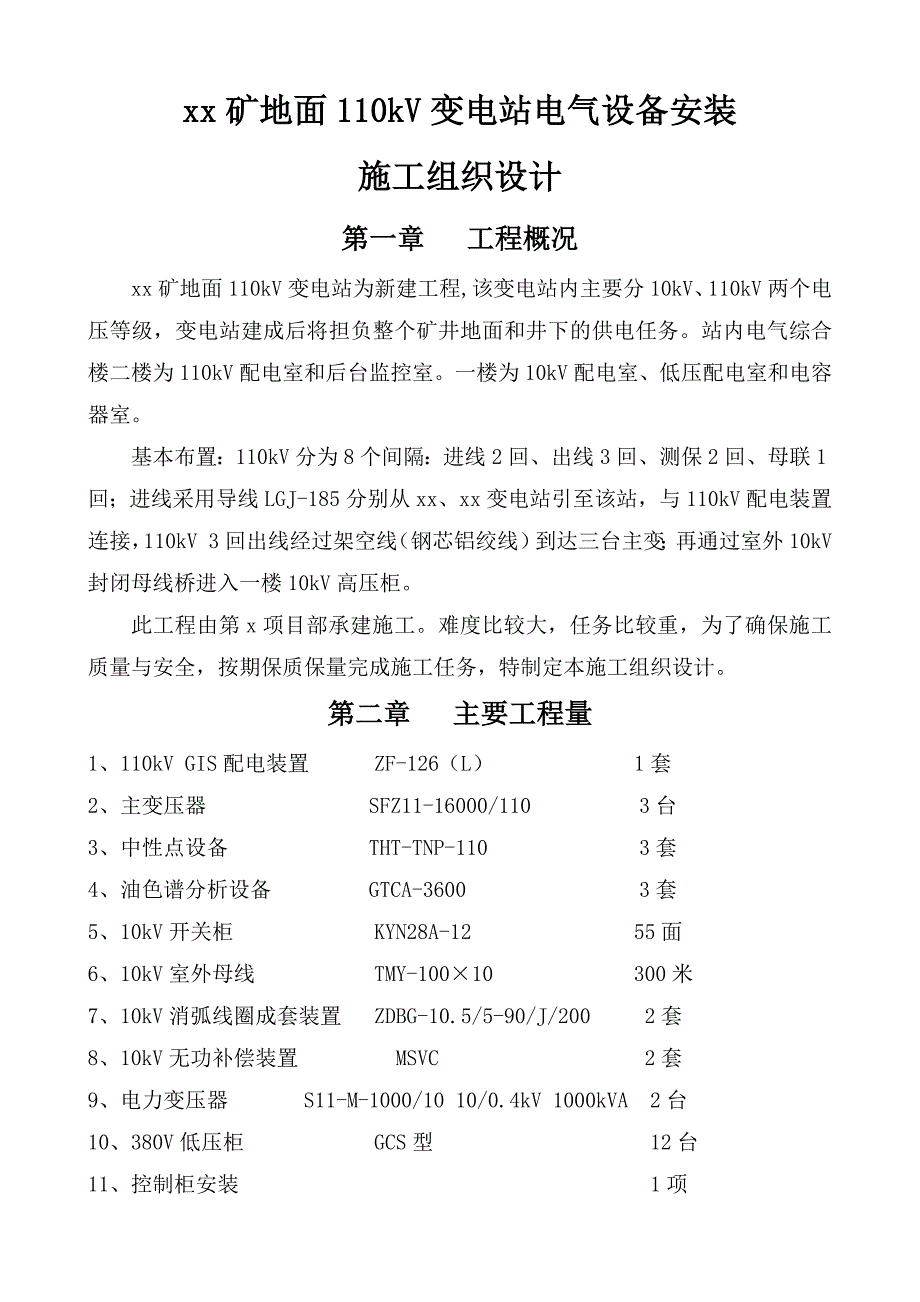

煤矿地面110kV变电站施工组织设计.doc_第1页
第1页 / 共31页

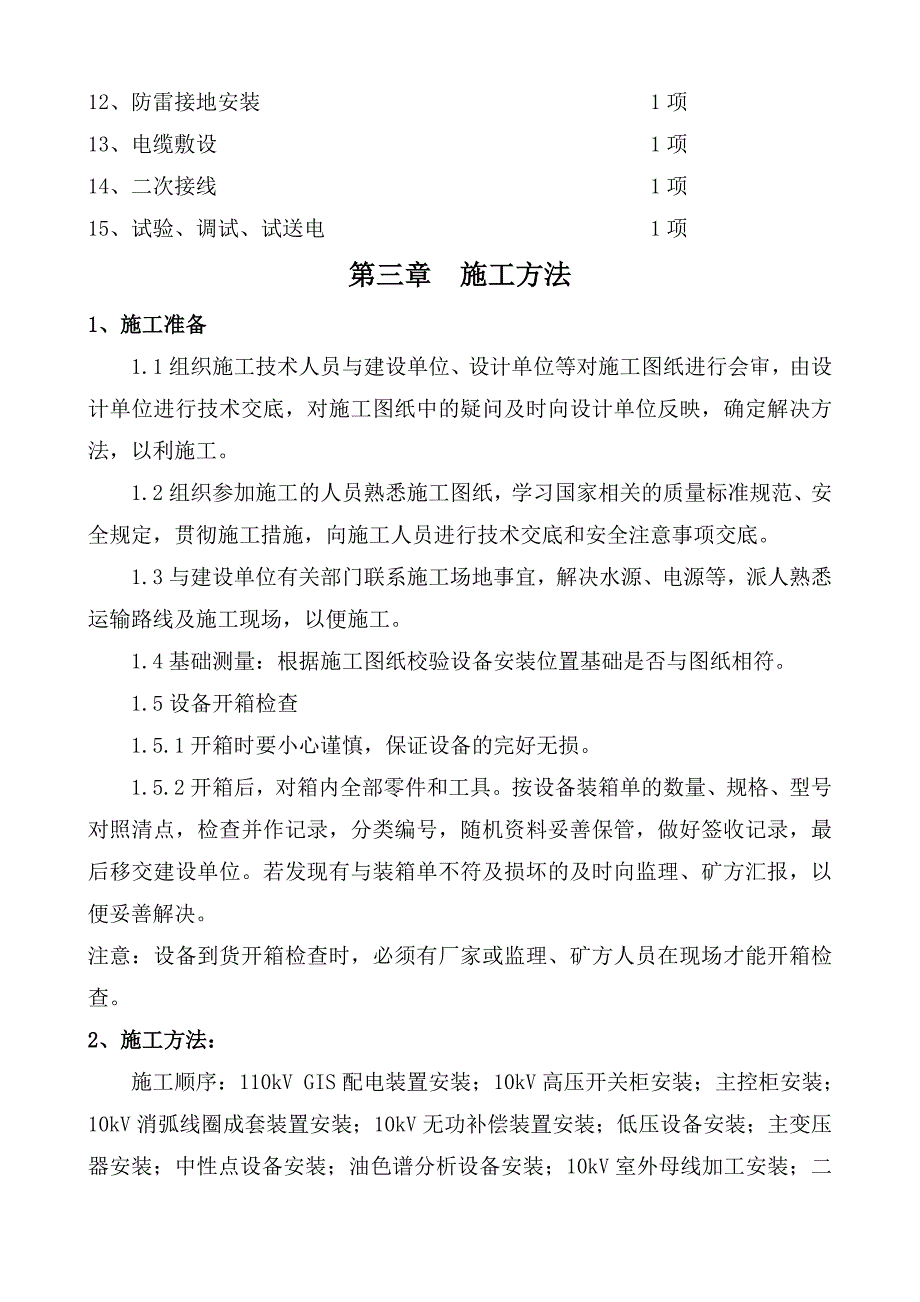

煤矿地面110kV变电站施工组织设计.doc_第2页
第2页 / 共31页

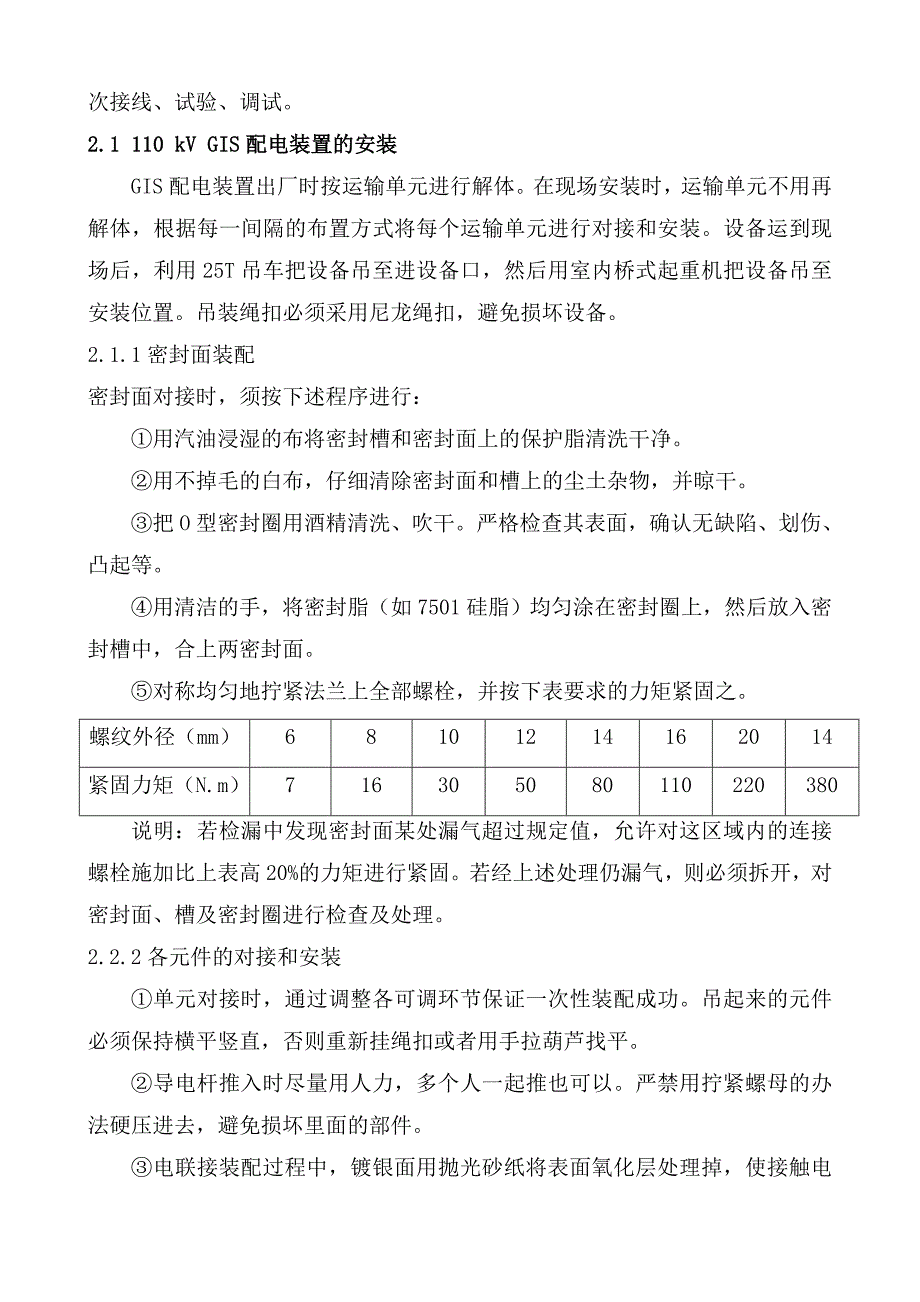

煤矿地面110kV变电站施工组织设计.doc_第3页
第3页 / 共31页
煤矿地面110kV变电站施工组织设计.doc_第4页
第4页 / 共31页
煤矿地面110kV变电站施工组织设计.doc_第5页
第5页 / 共31页
煤矿地面110kV变电站施工组织设计.doc_第6页
第6页 / 共31页
煤矿地面110kV变电站施工组织设计.doc_第7页
第7页 / 共31页
煤矿地面110kV变电站施工组织设计.doc_第8页
第8页 / 共31页
煤矿地面110kV变电站施工组织设计.doc_第9页
第9页 / 共31页
煤矿地面110kV变电站施工组织设计.doc_第10页
第10页 / 共31页
亲,该文档总共31页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《煤矿地面110kV变电站施工组织设计.doc》由会员分享,可在线阅读,更多相关《煤矿地面110kV变电站施工组织设计.doc(31页珍藏版)》请在第壹文秘上搜索。

1、xx矿地面110kV变电站电气设备安装施工组织设计第一章 工程概况xx矿地面110kV变电站为新建工程,该变电站内主要分10kV、110kV两个电压等级,变电站建成后将担负整个矿井地面和井下的供电任务。站内电气综合楼二楼为110kV配电室和后台监控室。一楼为10kV配电室、低压配电室和电容器室。基本布置:110kV分为8个间隔:进线2回、出线3回、测保2回、母联1回;进线采用导线LGJ-185分别从xx、xx变电站引至该站,与110kV配电装置连接,110kV 3回出线经过架空线(钢芯铝绞线)到达三台主变;再通过室外10kV封闭母线桥进入一楼10kV高压柜。此工程由第x项目部承建施工。难度比较

2、大,任务比较重,为了确保施工质量与安全,按期保质保量完成施工任务,特制定本施工组织设计。 第二章 主要工程量1、110kV GIS配电装置 ZF-126(L) 1套2、主变压器 SFZ11-16000/110 3台3、中性点设备 THT-TNP-110 3套4、油色谱分析设备 GTCA-3600 3套5、10kV开关柜 KYN28A-12 55面6、10kV室外母线 TMY-10010 300米7、10kV消弧线圈成套装置 ZDBG-10.5/5-90/J/200 2套8、10kV无功补偿装置 MSVC 2套9、电力变压器 S11-M-1000/10 10/0.4kV 1000kVA 2台10

3、、380V低压柜 GCS型 12台11、控制柜安装 1项12、防雷接地安装 1项13、电缆敷设 1项14、二次接线 1项15、试验、调试、试送电 1项第三章 施工方法1、施工准备1.1组织施工技术人员与建设单位、设计单位等对施工图纸进行会审,由设计单位进行技术交底,对施工图纸中的疑问及时向设计单位反映,确定解决方法,以利施工。1.2组织参加施工的人员熟悉施工图纸,学习国家相关的质量标准规范、安全规定,贯彻施工措施,向施工人员进行技术交底和安全注意事项交底。1.3与建设单位有关部门联系施工场地事宜,解决水源、电源等,派人熟悉运输路线及施工现场,以便施工。1.4基础测量:根据施工图纸校验设备安装位

4、置基础是否与图纸相符。1.5设备开箱检查1.5.1开箱时要小心谨慎,保证设备的完好无损。1.5.2开箱后,对箱内全部零件和工具。按设备装箱单的数量、规格、型号对照清点,检查并作记录,分类编号,随机资料妥善保管,做好签收记录,最后移交建设单位。若发现有与装箱单不符及损坏的及时向监理、矿方汇报,以便妥善解决。注意:设备到货开箱检查时,必须有厂家或监理、矿方人员在现场才能开箱检查。2、施工方法:施工顺序:110kV GIS配电装置安装;10kV高压开关柜安装;主控柜安装;10kV消弧线圈成套装置安装;10kV无功补偿装置安装;低压设备安装;主变压器安装;中性点设备安装;油色谱分析设备安装;10kV室

5、外母线加工安装;二次接线、试验、调试。2.1 110 kV GIS配电装置的安装GIS配电装置出厂时按运输单元进行解体。在现场安装时,运输单元不用再解体,根据每一间隔的布置方式将每个运输单元进行对接和安装。设备运到现场后,利用25T吊车把设备吊至进设备口,然后用室内桥式起重机把设备吊至安装位置。吊装绳扣必须采用尼龙绳扣,避免损坏设备。2.1.1密封面装配密封面对接时,须按下述程序进行:用汽油浸湿的布将密封槽和密封面上的保护脂清洗干净。用不掉毛的白布,仔细清除密封面和槽上的尘土杂物,并晾干。把O型密封圈用酒精清洗、吹干。严格检查其表面,确认无缺陷、划伤、凸起等。用清洁的手,将密封脂(如7501硅

6、脂)均匀涂在密封圈上,然后放入密封槽中,合上两密封面。对称均匀地拧紧法兰上全部螺栓,并按下表要求的力矩紧固之。螺纹外径(mm)68101214162014紧固力矩(N.m)716305080110220380说明:若检漏中发现密封面某处漏气超过规定值,允许对这区域内的连接螺栓施加比上表高20%的力矩进行紧固。若经上述处理仍漏气,则必须拆开,对密封面、槽及密封圈进行检查及处理。2.2.2各元件的对接和安装单元对接时,通过调整各可调环节保证一次性装配成功。吊起来的元件必须保持横平竖直,否则重新挂绳扣或者用手拉葫芦找平。导电杆推入时尽量用人力,多个人一起推也可以。严禁用拧紧螺母的办法硬压进去,避免损

7、坏里面的部件。电联接装配过程中,镀银面用抛光砂纸将表面氧化层处理掉,使接触电阻满足要求。2.2 高压柜及主控柜安装3.1.1使用水平仪测量基础型钢标高及水平度,要求达到设计要求和符合施工规范要求。屏体安装要按规范要求移盘,水平调整,可用水平尺测量,垂直调整,可用吊线测量。不平时可用薄铁片加垫,使其达到标准要求。3.1.2开关柜由厂家运到现场后,8T吊车预先停在高压室的北侧,留出高压室北门位置,利用液压叉车进行运输。用吊车吊卸高压柜至预先停好的液压叉车上,然后推至安装位置,逐台进行基础就位安装。吊装时,开关柜上有吊环的,应用吊环,无吊环时,吊索栓在四角主要承力结构处。搬运时要按图纸安装次序编号依

8、次进入,严禁错号。搬运过程中应保持盘体稳定,防止碰撞或倾倒;过电缆沟时要用槽钢和钢板垫置。保护屏、直流屏等同高压柜施工方法一致。2.3 主变压器安装电力变压器到达现场就位的运输过程中,防止有严重的冲击和振动。当用机械运输变压器时,运输倾斜角不得超过15。变压器运输至施工地点后用65t吊车吊装,吊装时应把器身与底座对正,以底座上的定位标记为准,缓缓落下。落下过程中,应与吊起时注意事项一致。2.3.1绝缘检查和判断:检查油箱的严密性,取油样试验测量线卷的绝缘。2.3.2、附件检查和准备:竖立充油套管,测定套管的绝缘;检查、清洗散热器;检查、清扫各个附件:1)、瓦斯继电器 2)、油枕 3)、防爆管4

9、)、吸湿器5)、净油器6)、温度计7)、油标 8、分接开关的操作机构(或操作器)9)、各种螺栓及密封衬垫2.3.3进行有载分接开关安装:有载分接开关的检查,放出有载分接开关专用的小油箱的绝缘油,拆除有载分接开关前侧盖板以后,进行检查和试验。首先,取出在开关触头之间放置的防震垫料和固定绳索,然后检查:导电铜片有无断裂,动触头和定触头有无缺陷,触头间的压力是否符合要求(规定触头的厚度不小于7毫米,每对触头的压力,调换开关为8-10公斤,选择开关为5-6公斤),各处螺帽有无松动,同时清除各零件上的脏污。在检查和清扫时,如果需要拆开各个部件之间的联杆和联轴时,最好把分接开关的位置放到“1”的位置,并且

10、在各个联结处,齿轮上和轴承上划出标线,以便准确地装回。之后,检查选择开关、调换开关和操作机构各个部分的动作是否正确和灵活,位置指示器的指示是否与实际相符。正常情况下,在每一个分接位置,应当能够自由的把操作手柄从操作机构的卡板中取出和插进,而且当手柄插进以后,电气操作回路的接点被断开。达到极限位置时,机械闭锁装置对手柄有可靠的止动作用。而且在每个位置的切换完成以后,控制器圆筒上的切口与滑动触指的位置应当符合要求。然后,接通临时电源,进行分接开关的电气操作试验,从分接开关的开始位置到最终位置往复进行2-3遍,检查操作机构和传动部分的动作是否正确。核对远距离位置指示器的发送机和接受机对分接开关的每一

11、个位置的指示是否一致。最后,装回调换开关小油箱的前侧盖板,做好油标、法兰和各转动轴穿过处的密封后,注进击穿强度不低于30千伏的绝缘油。安装分接开关的绝缘操作杆;接出各个线卷的引线;在油箱上安装抽真空管路;真空注油。注油前,使用真空滤油机将油处理合格并提交试验报告。向油箱真空注油,真空度达到或超过0.08Mpa时,开始注油;注油的全过程中应保持真空。且注油后应继续保持2小时真空。抽真空的过程中应随时注意箱壁的弹性变形,应视情况而定。变压器现场安装注油,必须按照现行国标“电气装置安装工程电气设备交接试验标准”的规定试验合格后,方可注入变压器。变压器注油工作不应在风、雾天进行,注入油的温度要高于器身

12、的温度。变压器注油后静止24小时,按照国标“电气设备交接试验标准”对变压器按规定逐项试验,各项均应合格。真空处理:真空保持时间不得少于8h,抽真空时应监视箱壁的弹性变形,在此真空度下开始从油箱底部的注油阀注油,注油全过程应保持此真空度,油温以4060为宜。必须用真空滤油机打油,当油注到油面距油箱顶盖约200300mm时,停止注油,继续保持真空,抽真空时必须将在真空下不能承受机械强度的附件与油箱隔离,对允许抽同样真空度的部件,应同时抽真空。2.3.4附件安装安装散热器;安装散热器之前,把电力变压器油箱上的相应安装孔的平板阀门关闭(操作杆上的箭头指示“关”的位置),卸除临时密封盖板。然后,把钢丝绳

13、穿进散热器上端的吊耳的孔内,吊起散热器,使上、下联管上的法兰与油箱上相对应的法兰对正,先插进上部联结法兰之间的螺栓,再插进下部联结法兰之间的螺栓,分别进行拧紧。吊起散热器时,要在冷却管的中部栓两根麻绳,利用它控制散热器在吊起状态时的小量位移,以便于安装。同时保持散热器由水平位置变到垂直位置时不致发生大的游动。全部散热器安装完毕,再安装相互之间的支撑钢带。安装油枕时,先吊起油枕的两个支板,用螺栓暂时固定到油箱的顶盖上面,再从油枕顶部的吊环里穿进绳索,吊起油枕,放到支板上,调整起其间的位置,装好带箍,用螺栓把油枕和支板联结起来,拧紧支板与油箱的紧固螺栓。温度计安装:温度计安装前应进行校验,整定值应

14、符合设计,信号接点应动作正确,导通良好,无渗油现象,膨胀式信号温度计的细金属软管弯曲半径不得小于50mm,且不得有压偏或急剧的扭曲。打开电力变压器油箱顶盖上的安装孔,插进测温管,再用螺栓把测温管的联结法兰拧固到油箱顶盖的安装孔法兰上面。调整时先拧下温度计正面上调节孔的塞子,按照表盘上的刻度用螺丝刀把指针拨到需要的位置。调整完毕,仍旧把塞子拧进调节孔内,而且必须拧紧,以免水分侵入温度计的内部。最后把温度计顶部的出气孔塞子向反时针方向旋转两圈,保持表计内部的空气能够自由流通。测温电阻的座管安装在电力变压器油箱的顶盖上,座管的安装孔内要注满绝缘油。安装瓦斯继电器、防爆管、吸湿器、净油器和管路。2.3.5结尾工作:向吸湿器和净油器里面装硅胶;向油箱补充注油:补充充油通过油枕进行,开始时,用油泵把合格的绝缘油从油枕的顶部充进油枕,待油面达到油枕高度的3/4时,停止充油。让油枕里面的油静止1530分钟,使混入油中的空气逐渐逸出,然后,适当打开联管上的控制阀门,使油枕里面的绝缘油缓慢的流入油箱。重复这样的操作,直到绝缘油充满油箱和电力变压器的有关附件,应当使油枕内的油位稍高于油标的规定高度。2.3.6电力变压器整体严密
