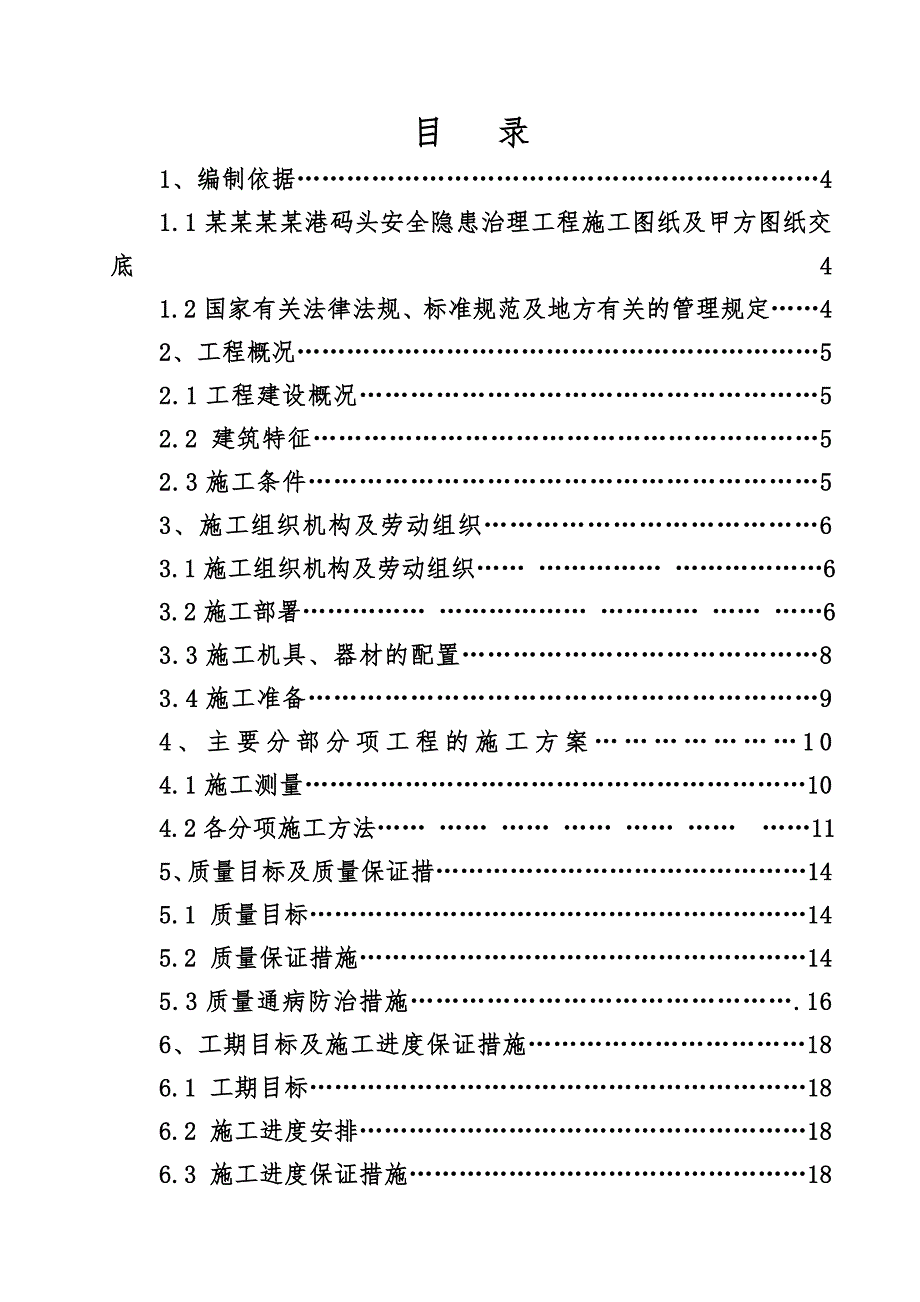

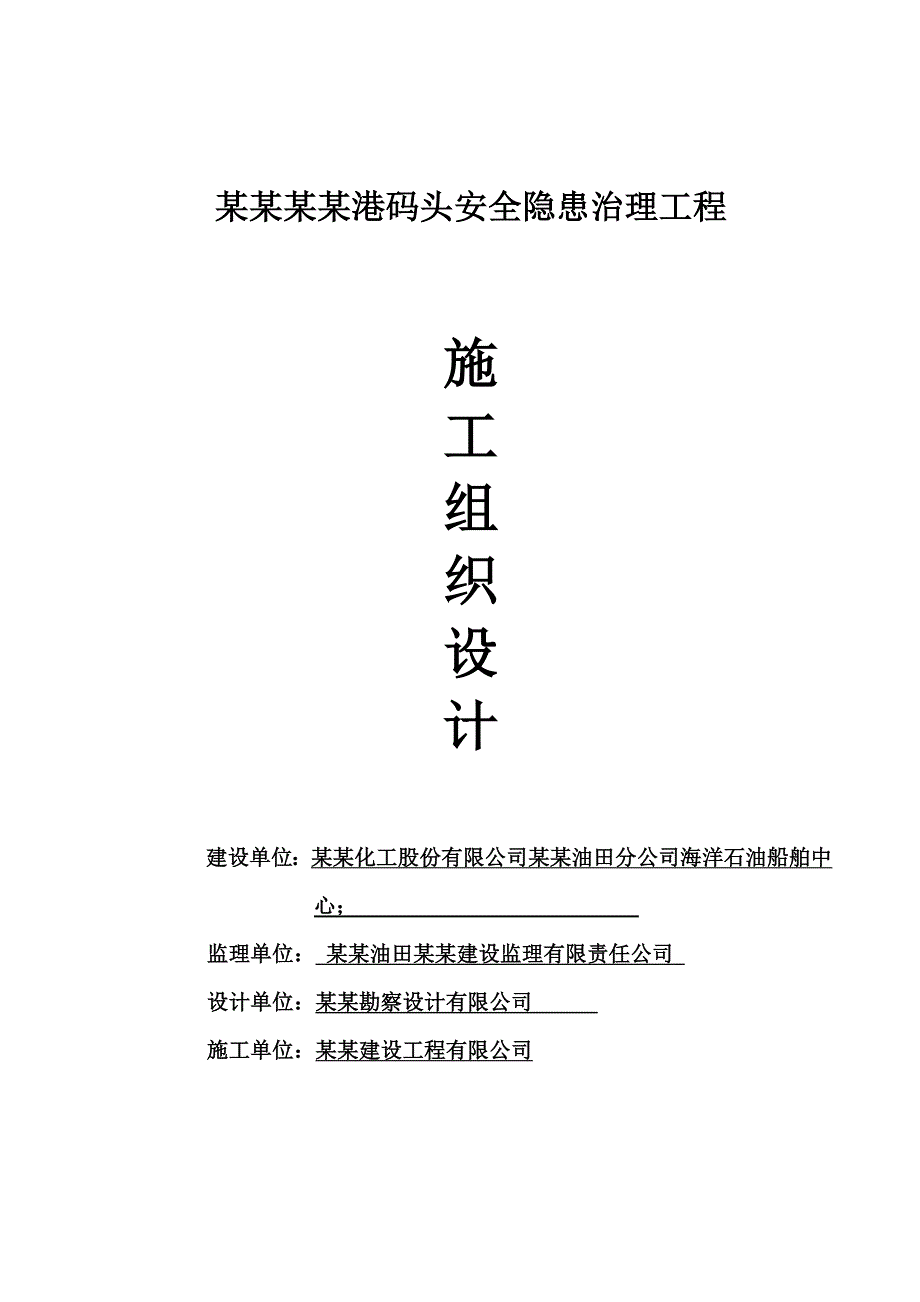

1、某某某某港码头安全隐患治理工程施工组织设计建设单位：某某化工股份有限公司某某油田分公司海洋石油船舶中心； 监理单位： 某某油田某某建设监理有限责任公司 设计单位：某某勘察设计有限公司 施工单位：某某建设工程有限公司目 录1、编制依据41.1某某某某港码头安全隐患治理工程施工图纸及甲方图纸交底41.2国家有关法律法规、标准规范及地方有关的管理规定42、工程概况52.1工程建设概况52.2 建筑特征52.3施工条件53、施工组织机构及劳动组织63.1施工组织机构及劳动组织 63.2施工部署 63.3施工机具、器材的配置83.4施工准备94、主要分部分项工程的施工方案104.1施工测量104.2各分
2、项施工方法 11 5、质量目标及质量保证措145.1 质量目标145.2 质量保证措施145.3质量通病防治措施.166、工期目标及施工进度保证措施186.1 工期目标186.2 施工进度安排186.3 施工进度保证措施187、安全文明施工保证措施197.1 安全文明文明施工目标198、施工机械设备配置及工程施工材料的供给218.1 施工机械设备配置218.2 工程施工材料的供给219、雨期施工措施21 附表一：拟投入的劳动力计划表26 附表二：拟投入的施工机械设备表27 附表三安装土建材料计划表28 附图一：施工组织机构框图29 附图二：质量保证体系框图30 附图三：安全保证体系框图31 附
3、图四：施工进度计划图32 1、编制依据1.1 某某某某港码头安全隐患治理工程施工图纸及甲方图纸交底。1.2 国家有关法律法规、标准、规范及地方有关的管理规定：(1)建筑工程施工质量验收统一标准GB503002001(2)建筑地基基础工程施工质量验收规范GB502022002(3)砌体工程施工质量验收规范GB502032002(4)混凝土结构工程施工质量验收规范GB502042002(5)建筑地面工程施工质量验收规范GB502092002(6)建筑装饰装修工程质量验收规范GB502102001(7)混凝土强度检验评定标准GB10787(8)建筑工程施工技术资料管理规程DBJ140232004(9
4、)建筑给水排水及采暖工程施工质量验收规范GB50242-2002(10)地下防水工程施工质量验收规范GB50208-2002(11)建筑电气工程施工质量验收规范GB50303-2002(12)建筑工程监理规范GB50319-2000(13)建筑工程文件归档整理规范GB/T50328-2001(14)建筑工程项目管理规范GB/T50326-2001(15)建筑工程安全生产管理条例(国务院393号令)(16)房屋建筑工程和市政基础设施工程施工分包管理办法（建设部124号令）(17)海港总平面设计规范（JTJ211-99(18)装卸油品码头消防设计规范（JTJ237-99）(19)室外给水设计规范（
5、GB50013-2006）(20)给水排水管道工程施工及验收规范（GB50268-2008）(21)建筑设计防火规范（GB50016-2006）(22)建筑灭火器配置设计规范（GB50140-2005）(23)供配电系统设计规范（GB50052-2009）(24)低压配电设计规范（GB50054-2001）(25)建筑物防雷设计规范（GB50057-2010）(26)建筑照明设计标准（GB50034-2004）(27)爆炸和火灾危险环境电力装置设计规范（GB50058-92） (28)石油化工码头装卸工艺设计规范（JTS165-8-2007） (29)压力管道规范 工业管道（第1部分第6部分）
6、(30)压力管道安全技术监察规程工业管道（TSH D0001-2009）(31)工业金属管道设计规范（GB50136-2000）(2008版) (32)石油化工设备和管道涂料防腐技术规范（JST 165-8-2007）2、工程概况2.1 工程建设概况工程名称：某某某某港码头安全隐患治理工程建设单位：某某化工股份有限公司某某油田分公司海洋石油船舶中心；设计单位：某某勘察设计有限公司。建设地点：某某开发区某某港码头。 2.2 建筑特征及施工内容范围本工程属于码头治理工程，共分两部分，土建部分主要为室外场地土方平整、夯实；各类检查井；室外混凝土硬化工程，室外道面沉陷区治理，码头前沿浆砌帽石治理，更换
7、护舷等；安装部分主要为：室外消防施工，室外输油管道施工，室外强电系统施工，室外弱电系统施工及土方工程。2.3施工条件2.3.1现场交通条件：已具备施工条件。2.3.2现场临时用水及临时用电已由业主接至现场，具备施工条件。3施工部署和施工准备3.1 施工组织机构及劳动组织我公司针对本工程的特点及建设单位的质量要求，将该工程列为我公司的重点工程之一，集中最优秀的各专业管理人才，组建强有力的施工班子，选派高素质的劳务层，以高度负责的态度和科学严密的施工技术措施，严格管理、精心组织，科学施工，确保工程各项指标完成。3.1.1 施工组织机构设置公司成立现场项目经理部，委派一批具有丰富的项目施工管理经验和
8、较高技术水平的管理人员组成项目经理部，协调组织、控制管理各专业操作人员施工，以确保工程质量和工期。项目部施工组织机构框架图详见附图一。项目经理部设项目经理一人，土建、安装技术负责人一人，施工负责人两人，技术员三人，质检员一人，安全员一人，预算员一人，材料员两人，保管员两人。3.1.2 施工力量安排本工程所有分部分项工程，本公司均有相应的专业队伍施工。3.1.3 劳动力的安排为确保工程按期保质完成，我们将从劳务公司中抽调最优秀的技术骨干进行施工。主要施工阶段劳动力供应计划见附表一。3.2 施工部署3.2.1施工顺序按“先地下，后地上；先安装，后土建；土建安装穿插作业”的原则组织施工。由于工期较紧
9、工程量较大，现场施工时一施工区内出现多工种作业情况。3.2.2施工安排：安装准备4个施工队伍，消防工程一个施工队伍，输油管线一个施工队伍，强电系统一个施工队伍，弱电系统一个施工队伍。先由消防工程着手，自1#码头由北往南进行施工；在消防工程进行的同时，输油管线的无缝钢管到场后，立即组织人员进行对旧管线的拆除工程，输油管线的施工原则为拆除后立即组织人员安装，要达到一边拆除一边安装，不能影响管线的使用；强电系统的施工自1#码头由北往南进行施工；弱电系统的施工为先2#码头再3#码头的施工顺序。(1)安装施工顺序a.消防管线施工：测量放线地下设施勘测沟槽开挖、夯实管道基础施工管道除锈防腐管道安装打压试验
10、管道吹洗消防设备安装管沟分层夯填浇水沉实。b.输油管线施工：测量放线沟槽开挖、夯实管道基础施工管道拆除管道安装管道除锈防腐管道管托施工打压试验及泄漏试验管道吹洗管沟分层夯填浇水沉实。c.强弱电线缆施工: 测量放线地下设施勘测沟槽开挖、电缆沟清理镀锌钢管敷设电缆敷设设备安装铺砂回填检查验收管沟回填浇水沉实。d.弱电线缆施工: 测量放线地下设施勘测沟槽开挖、电缆沟清理镀锌钢管敷设电缆敷设设备安装铺砂回填检查验收管沟回填浇水沉实系统调试。 (2) 土建施工顺序：混凝土道路施工顺序：测量放线模板安装（槽钢）检查验收混凝土浇灌浇水养护、割缝油膏嵌缝。3.3 施工机具、器材、机械的配置情况见附表二3.3.
11、1 根据本工程的实际情况，同时为争取工程尽早竣工，既达到业主满意，又降低工程成本，减轻工人的劳动强度，提高作业效率。道面混凝土施工用槽钢作为两边的模板并承重振动梁的荷载。配备机械提浆机12台，混凝土搅拌机4台，砂浆搅拌机4台，机动翻斗车12台，320挖掘机4台，60挖掘机6台，30铲车2台，50铲车2台，电焊机8台，以满足工程施工的需要。3.3.2 根据工程施工进度的需要，可再配置其他机械设备。3.3.3 周转器材及其他材料待开工后，5天内提出详细的材料计划和器材计划，并按计划组织进场。3.4 施工准备3.4.1 技术准备(1) 组织有关人员系统学习规范、规程和标准，对特殊工种操作人员进行再培
12、训和技能考试。 (2) 组织有关人员学习图纸，理解设计意图，发现问题及时与设计单位联系解决，参加业主组织的设计交底和图纸会审。 (3) 根据施工图纸编制详细的施工组织设计，编制分部分项工程施工方案，进行技术交底，以指导施工。 (4) 根据业主提供的定位点和设计图纸，确定定位放线方案。 (5) 对计量器具进行校对和鉴定，确保计量准确。3.4.2 现场准备(1) 场地及道路：施工现场三通一平在进场施工前完成，按照山东省建筑施工安全文明卫生工地管理规定，首先进行施工现场的围挡，并做好排水设施。为保证安全文明施工并根据设计总平面图确定场区道路网，施工现场预留施工道路以便物资进出。 (2) 施工临建结合
13、施工现场具体情况，统筹安排，合理布置，本着既适应生产需要，又方便生活，安全、防火、经济、适用、就地取材的原则进行临时房屋设施规划建设。在场地观景台以东空地处建活动夹芯板房600以做临时办公室、工人宿舍等。活动夹芯板房基础为酥石找平、夯实，上铺80mm厚C15混凝土。办公用房墙体采用活动夹芯板房，PVC吊顶、铝合金门窗、地砖地面。工人宿舍墙体采用活动夹芯板房，PVC吊顶、铝合金门窗、水泥压光地面。 (3) 临时用水：根据以往施工经验并计算用于混凝土养护、砌体施工、抹灰施工、生活及消防用水量，结合现场情况采用110mm主管即完全可以满足施工要求。(4) 临时用电1、根据现场用电量需要设置总配电箱，并装设电压表、总电流表、总电度表和漏电保护器。2、配电导线选择施工现场动力用电全部采用三相五线制地下电缆，接至各用电区
