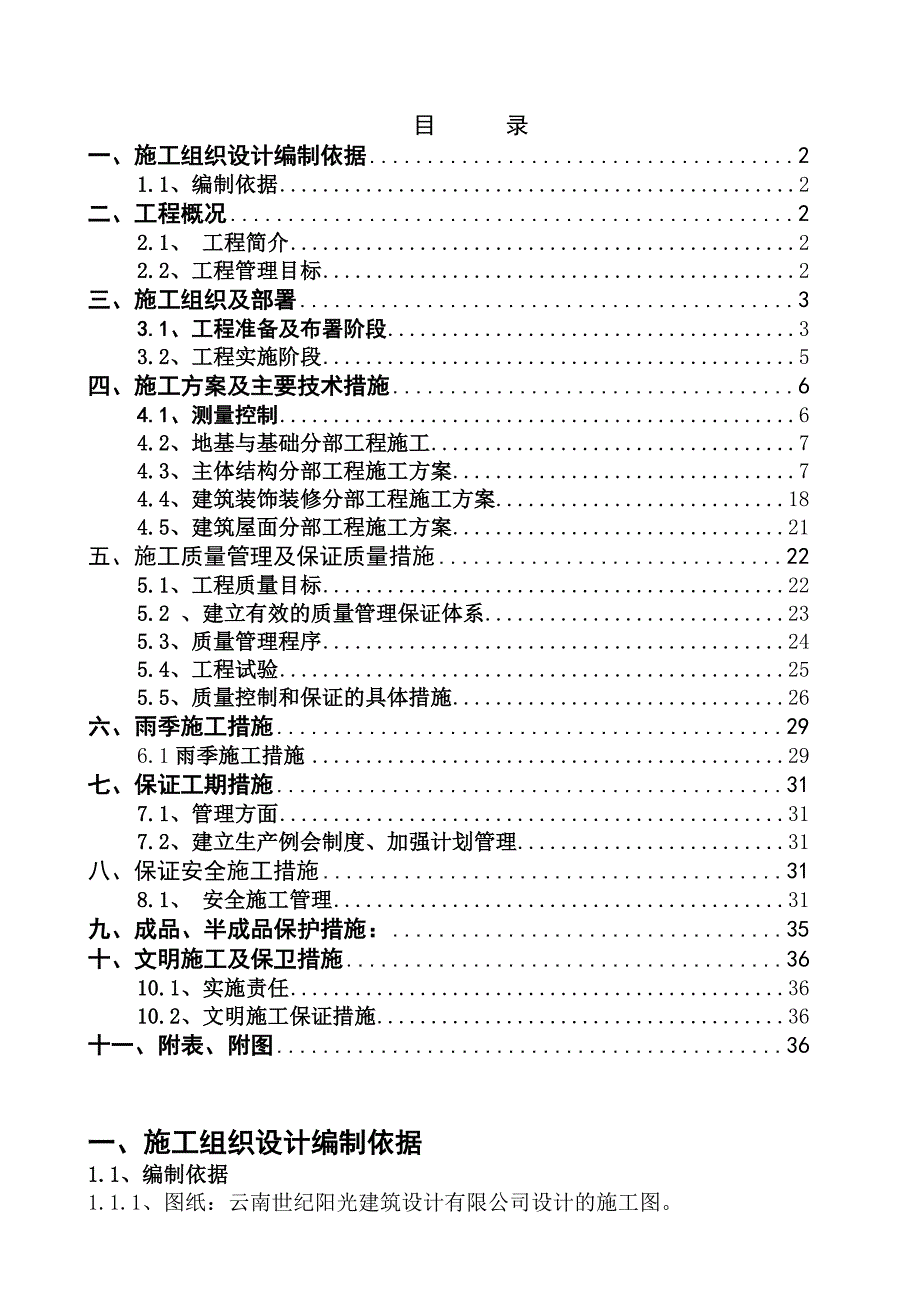

1、 目 录一、施工组织设计编制依据21.1、编制依据2二、工程概况22.1、 工程简介22.2、工程管理目标2三、施工组织及部署33.1、工程准备及布署阶段33.2、工程实施阶段5四、施工方案及主要技术措施64.1、测量控制64.2、地基与基础分部工程施工74.3、主体结构分部工程施工方案74.4、建筑装饰装修分部工程施工方案184.5、建筑屋面分部工程施工方案21五、施工质量管理及保证质量措施225.1、工程质量目标225.2 、建立有效的质量管理保证体系235.3、质量管理程序245.4、工程试验255.5、质量控制和保证的具体措施26六、雨季施工措施296.1雨季施工措施29七、保证工期措

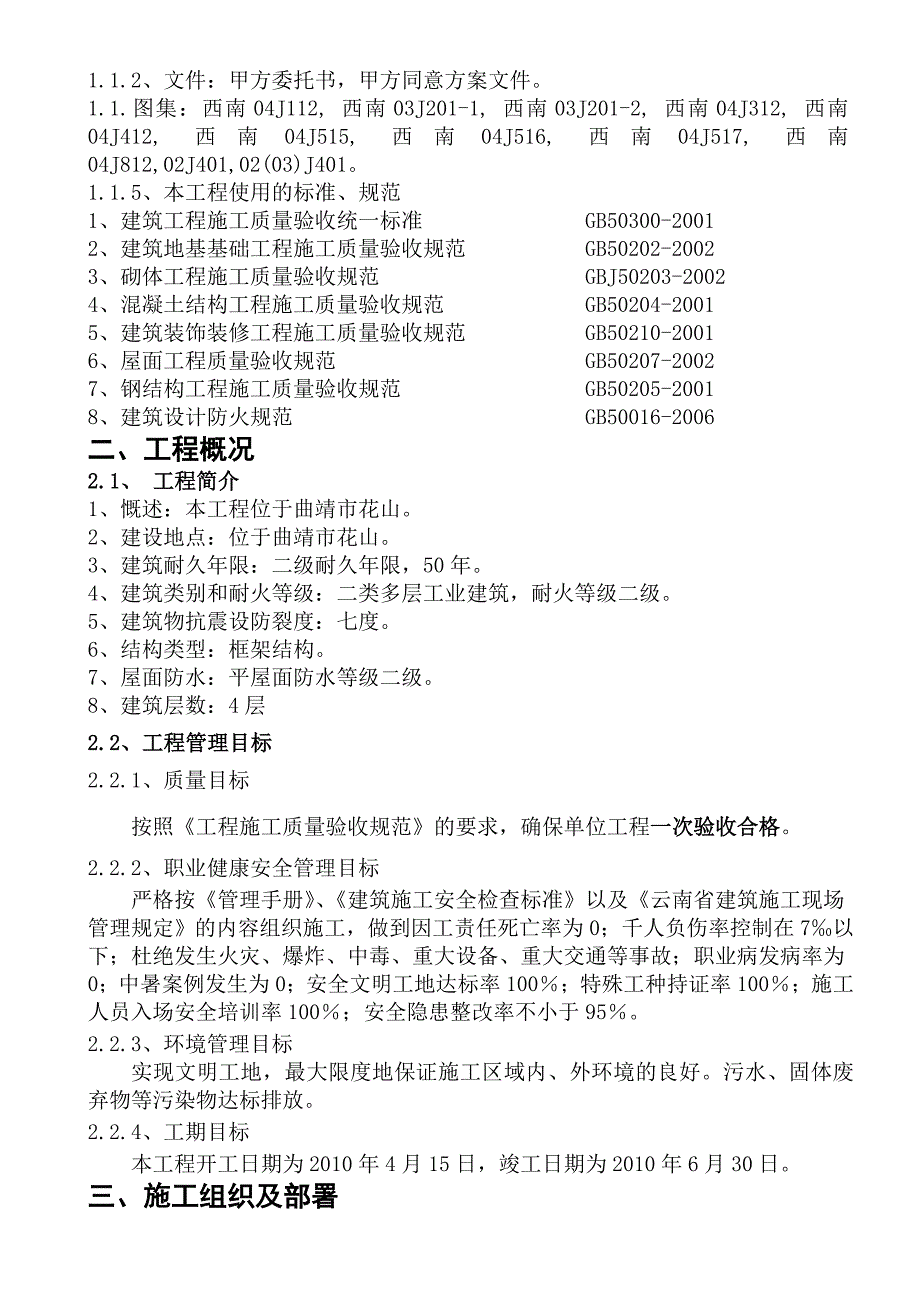

2、施317.1、管理方面317.2、建立生产例会制度、加强计划管理31八、保证安全施工措施318.1、 安全施工管理31九、成品、半成品保护措施:35十、文明施工及保卫措施3610.1、实施责任3610.2、文明施工保证措施36十一、附表、附图36一、施工组织设计编制依据1.1、编制依据1.1.1、图纸:云南世纪阳光建筑设计有限公司设计的施工图。1.1.2、文件:甲方委托书,甲方同意方案文件。1.1.图集:西南04J112, 西南03J201-1, 西南03J201-2, 西南04J312, 西南04J412, 西南04J515, 西南04J516, 西南04J517, 西南04J812,02J

3、401,02(03)J401。1.1.5、本工程使用的标准、规范1、建筑工程施工质量验收统一标准 GB50300-20012、建筑地基基础工程施工质量验收规范 GB50202-20023、砌体工程施工质量验收规范 GBJ50203-20024、混凝土结构工程施工质量验收规范 GB50204-2001 5、建筑装饰装修工程施工质量验收规范 GB50210-2001 6、屋面工程质量验收规范 GB50207-20027、钢结构工程施工质量验收规范 GB50205-20018、建筑设计防火规范 GB50016-2006二、工程概况2.1、 工程简介1、慨述:本工程位于曲靖市花山。2、建设地点:位于曲

4、靖市花山。3、建筑耐久年限:二级耐久年限,50年。4、建筑类别和耐火等级:二类多层工业建筑,耐火等级二级。5、建筑物抗震设防裂度:七度。6、结构类型:框架结构。7、屋面防水:平屋面防水等级二级。8、建筑层数:4层2.2、工程管理目标2.2.1、质量目标按照工程施工质量验收规范的要求,确保单位工程一次验收合格。2.2.2、职业健康安全管理目标严格按管理手册、建筑施工安全检查标准以及云南省建筑施工现场管理规定的内容组织施工,做到因工责任死亡率为0;千人负伤率控制在7以下;杜绝发生火灾、爆炸、中毒、重大设备、重大交通等事故;职业病发病率为0;中暑案例发生为0;安全文明工地达标率100;特殊工种持证率

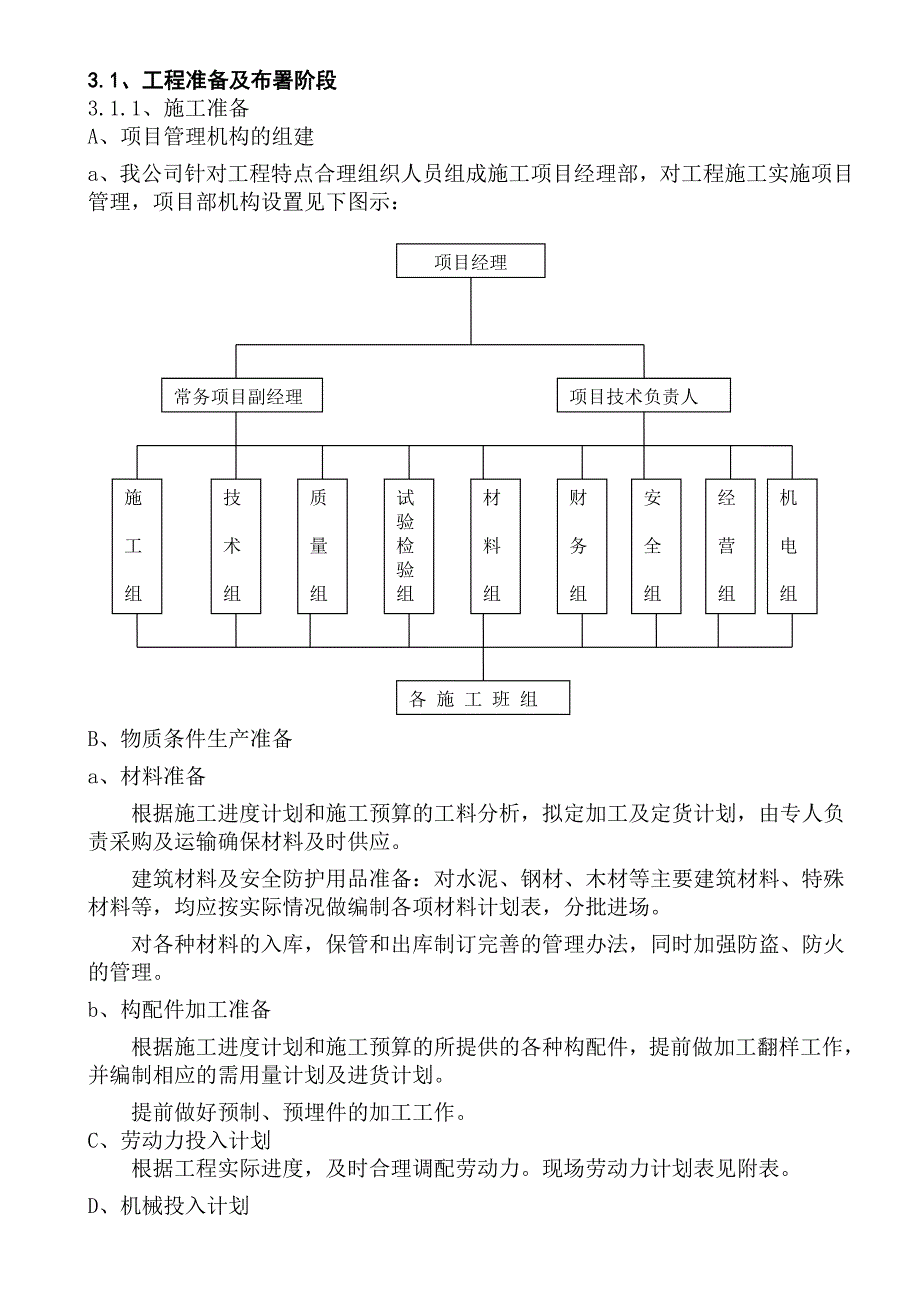

5、100;施工人员入场安全培训率100;安全隐患整改率不小于95。2.2.3、环境管理目标实现文明工地,最大限度地保证施工区域内、外环境的良好。污水、固体废弃物等污染物达标排放。2.2.4、工期目标 本工程开工日期为2010年4月15日,竣工日期为2010年6月30日。三、施工组织及部署3.1、工程准备及布署阶段3.1.1、施工准备A、项目管理机构的组建a、我公司针对工程特点合理组织人员组成施工项目经理部,对工程施工实施项目管理,项目部机构设置见下图示:项目经理常务项目副经理项目技术负责人施工组经营组技术组质量组试验检验组材料组财务组各 施 工 班 组安全组机电组B、物质条件生产准备a、材料准备

6、根据施工进度计划和施工预算的工料分析,拟定加工及定货计划,由专人负责采购及运输确保材料及时供应。建筑材料及安全防护用品准备:对水泥、钢材、木材等主要建筑材料、特殊材料等,均应按实际情况做编制各项材料计划表,分批进场。对各种材料的入库,保管和出库制订完善的管理办法,同时加强防盗、防火的管理。b、构配件加工准备根据施工进度计划和施工预算的所提供的各种构配件,提前做加工翻样工作,并编制相应的需用量计划及进货计划。提前做好预制、预埋件的加工工作。C、劳动力投入计划根据工程实际进度,及时合理调配劳动力。现场劳动力计划表见附表。D、机械投入计划根据施工需要,现场设置一个砼搅拌站,配备一台500L强制式型搅

7、拌机,用于现场砼拌制及抹灰(砌筑)砂浆的搅拌。木工机具、钢筋加工机具各一套。各种施工机械要按计划组织进场,拟投入本工程的主要施工机械设备表见附表。E、施工现场用电计划见临时施工用电方案。3.1.2、技术准备A、组织专业人员审图组织各专业人员熟悉图纸,对图纸进行自审,熟悉和掌握施工图纸的全部内容和设计意图。土建、设备安装等各专业相互联系对照,发现问题提前与建设单位、设计单位协商,参加由建设单位、设计单位和监理单位组织的设计交底和图纸会审。B、在项目经理的组织下,对进场的管理人员和操作人员进行安全、文明、环保教育,并做好记录。C、做好专业技术方案及技术交底工作。“方案先行、样板引路”是保证工期和质

8、量的法宝。具体实施计划如下:序号专业方案(交底)名称编 制审 批1.施工临时用电方案项目技术员项目技术负责人2.脚手架施工方案项目技术员项目技术负责人3.模板工程施工方案项目技术员项目技术负责人4.混凝土工程技术交底项目技术员项目技术负责人5.砌筑工程施工技术交底项目技术员项目技术负责人6.钢筋工程技术交底项目技术员项目技术负责人7.屋面防水工程施工交底项目技术员项目技术负责人8.装修技术交底项目技术员项目技术负责人9.门窗技术交底项目技术员项目技术负责人10.钢结构施工技术交底项目技术员项目技术负责人3.1.3、施工部署A、磷炉厂房施工顺序:测量放线基础施工柱、梁板施工围护施工装饰施工。B、

9、施工平面布置原则现场平面布置具体情况见施工总平面布置图。C、主要施工流程D、质量检验验收计划分部分项工程验收是保证下一分部分项工程尽早插入的关键,分部分项验收必须及时,结构验收必须分段进行。质量员应与技术员、施工员密切配合,提前做好自检、专检及验收准备工作。 F、主要材料的需求计划及监视装置为了确保工程质量及进度要求,本工程脚手架采用48的钢管,计划用量80T,模板系统采用各种规格的钢模及木模,计划用量800M2;3.2、工程实施阶段3.2.1、工期安排与进度控制A、总工期要求见2.2.4条,具体安排见施工总进度网络图。B、工程阶段目标控制计划为保证各阶段目标的实现,将采取如下施工步骤:结构施

10、工根据平面布置原则和施工段划分原则,组织施工。围护结构与装修在主体结构施工阶段插入交叉进行施工。为实现各个目标,每周召开与工程相关各方的工作例会,落实计划实施过程中存在的矛盾问题并且安排下周的计划,以保证周计划的完成,通过周计划的完成保证月计划的完成,通过月计划的控制保证整体进度计划的实现。3.2.2、施工质量控制为保证工程达到优秀的施工质量,确保结构和工程合格率100的目标实现,项目经理部充分发挥企业的整体优势,以专业管理和计算机管理相结合的科学化管理体制,以完善的制度和程序作为管理手段,贯彻“过程精品”的思想,最终实现我们对业主的郑重承诺。四、施工方案及主要技术措施根据工程特点将模板工程、

11、大体积砼工程、预埋螺栓施工、脚手架工程为本工程的关键过程,水池防水为本工程的特殊过程。我们将对上述关键过程及特殊过程从人、机、料、法、环五个方面来具体进行控制,以保证该工程的质量。4.1、测量控制4.1.1、总图放线及设计标高1、本工程建筑标高:0.00相当于绝对高程的数值根据总平面确定。0.00标高以底层室内计算。2、图中建筑与结构统一使用一标高,但图注标高未扣除楼、地面找平层及找坡防水层等铺面材料厚度,施工时请注意这一构造尺寸。4.1.2、测量定位根据甲方提供的测量控制点采用直角坐标法测设主轴线,测量时先定出各轴线,误差不能超过规范要求,基础测量定位时,必须技术负责人参加。每个工序施工前,

12、必须复核一次中、轴线及标高。 水准点引测和高程控制:根据甲方提供的厂区水准网格布置图中的水准点在现场四周设置施工临时水准点,作为施工时水准点测量的依据,引测过程采用闭合水准网。4.1.3、基础工程施工测量在基础开工前根据坐标定位原则测出各轴线的控制桩位,根据轴线及标高对人基础进行控制。在施工过程中把轴线及标高测设在承台模板上,对基础模板的位置及几何尺寸进行控制。4.1.4、主体框架结构轴线投测及标高控制: 在基础承台砼浇筑完毕并养护达到一定强度(0.2MPa,一般一天后即能满足),便可用全站仪或经纬仪、尺量等方法将框架柱控制轴线投测至基础顶面,用以控制柱模位置,待柱模支设稳固后用经纬仪或吊锤法

13、将轴线投测至柱顶模板上,严格控制柱模垂直度,再根据柱顶轴线标志尺量和标高定出粱模及予埋件支设位置,经对轴线及标高检验合格后方可进行下道工序施工。 4.1.5、墙体工程测量A、墙体弹线定位:墙体施工前,应用各平台定位轴线,尺量拉通线弹出墙体中线和边线,用以控制墙体砌筑位置。B、在墙体施工中,墙身各部位高程用皮数杆或打在框架柱上的标高,严格控制做到各施工面有控制,作为墙体砌筑依据。4.1.6、地坪施工测量: 墙面面层施工之前,应在底灰上打出一定值标高,在踢脚范围内,弹出水平控制线,用以控制地坪标高。4.2、地基与基础分部工程施工4.2.1、承台及基础梁施工4.2.1.1基础承台1)、施工顺序放线挖

14、土浇筑垫层混凝土弹线、支模钢筋绑扎模板支设加固浇灌混凝土基础工程各道工序应采取流水作业方法连续施工,以浇灌砼为主导工序。石方采取机械开挖人工配合的方法进行。基础施工方法:2)、放线:根据定位轴线按图纸要求,把基础的具体位置,按几何尺寸留够操作面和放坡位置,放出石灰线。3)、土方开挖:由于本工程基础为柱下独立基础,柱下人孔桩或承台等形式,故采用先爆破再利用机械开挖施工,开挖时严格控制好基底标高。4)、验槽:基槽挖到设计标高后,立即通知设计、监理、甲方、质监站及有关人员对基槽中土质进行检验,合格后马上进行下一道工序的施工。5)、砼垫层:待验槽合格后,及时进行砼浇灌,避免基底阳光暴晒。砼表面要求拍平密实平整,便于轴线的投放。 6)、基础钢筋按规范制安。注意框架柱插筋下端用绑条与底板筋焊接牢固,上端用架子管箍固定,浇砼前应检查校核。7)、基础模板支
