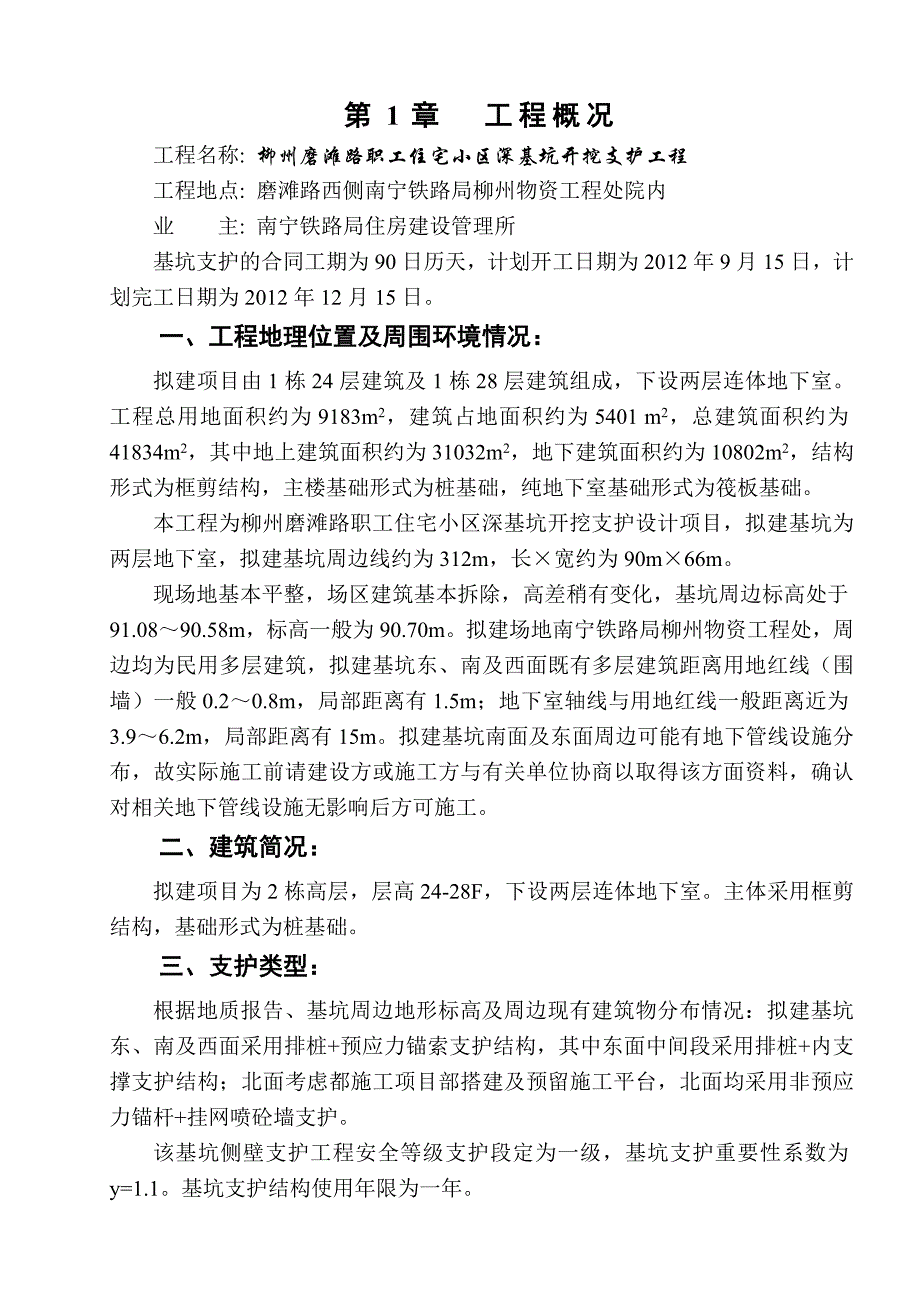

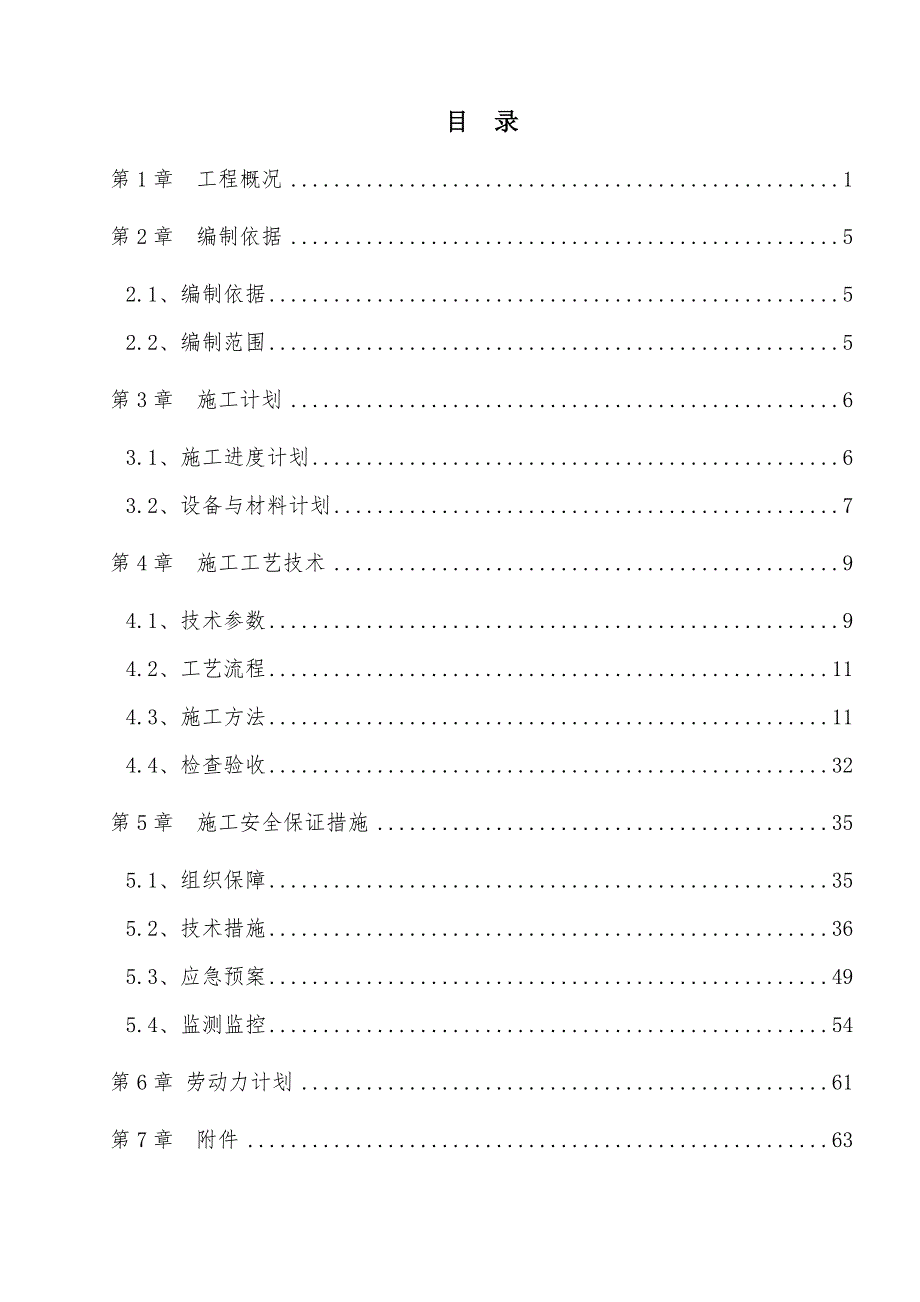

1、目 录第1章 工程概况1第2章 编制依据52.1、编制依据52.2、编制范围5第3章 施工计划63.1、施工进度计划63.2、设备与材料计划7第4章 施工工艺技术94.1、技术参数94.2、工艺流程114.3、施工方法114.4、检查验收32第5章 施工安全保证措施355.1、组织保障355.2、技术措施365.3、应急预案495.4、监测监控54第6章 劳动力计划61第7章 附件63第1章 工程概况工程名称: 柳州磨滩路职工住宅小区深基坑开挖支护工程工程地点: 磨滩路西侧南宁铁路局柳州物资工程处院内业 主: 南宁铁路局住房建设管理所基坑支护的合同工期为90日历天，计划开工日期为2012年9月
2、15日，计划完工日期为2012年12月15日。一、工程地理位置及周围环境情况：拟建项目由1栋24层建筑及1栋28层建筑组成，下设两层连体地下室。工程总用地面积约为9183m2，建筑占地面积约为5401 m2，总建筑面积约为41834m2，其中地上建筑面积约为31032m2，地下建筑面积约为10802m2，结构形式为框剪结构，主楼基础形式为桩基础，纯地下室基础形式为筏板基础。本工程为柳州磨滩路职工住宅小区深基坑开挖支护设计项目，拟建基坑为两层地下室，拟建基坑周边线约为312m，长宽约为90m66m。现场地基本平整，场区建筑基本拆除，高差稍有变化，基坑周边标高处于91.0890.58m，标高一般为
3、90.70m。拟建场地南宁铁路局柳州物资工程处，周边均为民用多层建筑，拟建基坑东、南及西面既有多层建筑距离用地红线（围墙）一般0.20.8m，局部距离有1.5m；地下室轴线与用地红线一般距离近为3.96.2m，局部距离有15m。拟建基坑南面及东面周边可能有地下管线设施分布，故实际施工前请建设方或施工方与有关单位协商以取得该方面资料，确认对相关地下管线设施无影响后方可施工。二、建筑简况：拟建项目为2栋高层，层高24-28F，下设两层连体地下室。主体采用框剪结构，基础形式为桩基础。三、支护类型：根据地质报告、基坑周边地形标高及周边现有建筑物分布情况：拟建基坑东、南及西面采用排桩+预应力锚索支护结构

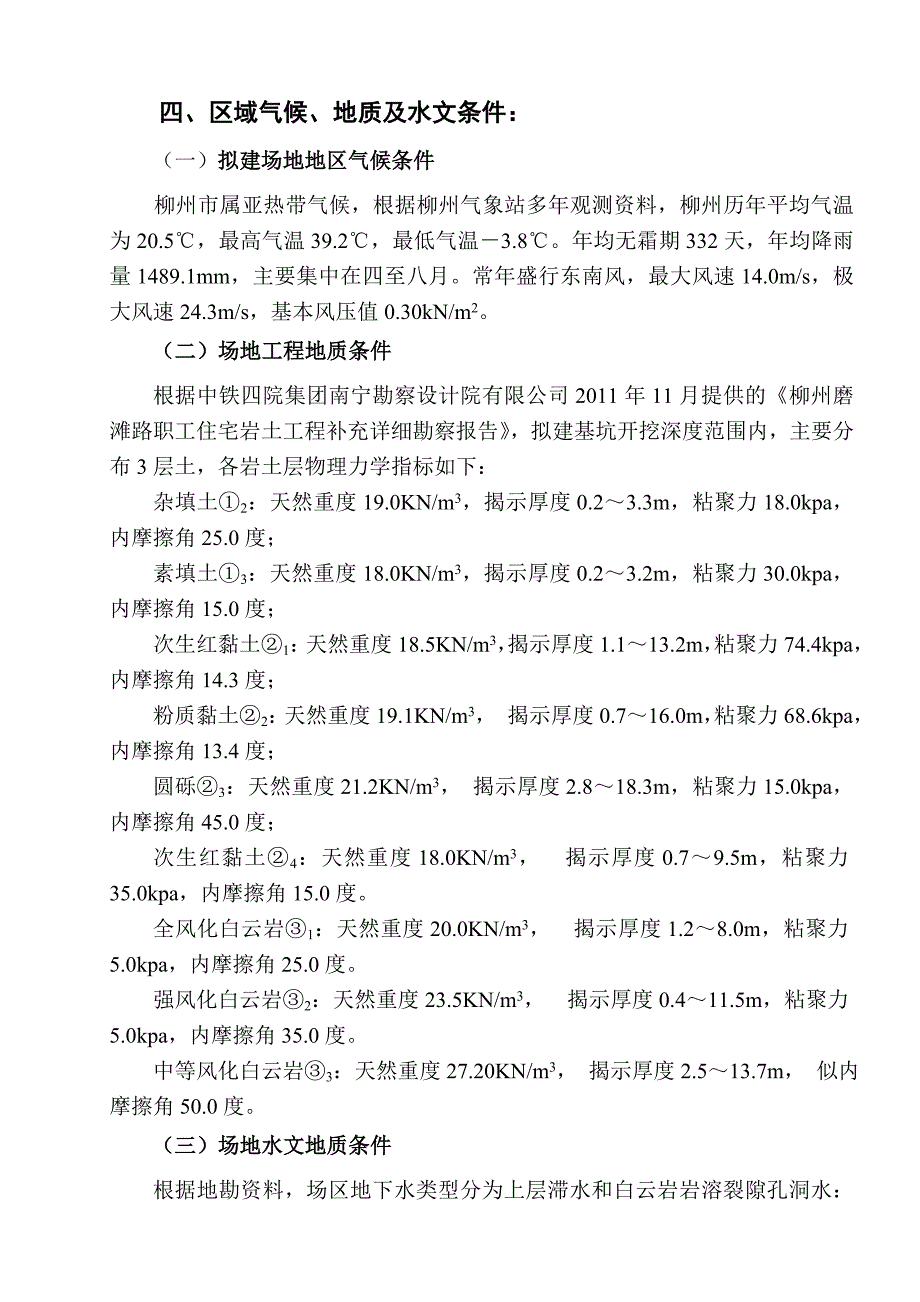

4、，其中东面中间段采用排桩+内支撑支护结构；北面考虑都施工项目部搭建及预留施工平台，北面均采用非预应力锚杆+挂网喷砼墙支护。该基坑侧壁支护工程安全等级支护段定为一级，基坑支护重要性系数为y=1.1。基坑支护结构使用年限为一年。四、区域气候、地质及水文条件：（一）拟建场地地区气候条件柳州市属亚热带气候，根据柳州气象站多年观测资料，柳州历年平均气温为20.5，最高气温39.2，最低气温3.8。年均无霜期332天，年均降雨量1489.1mm，主要集中在四至八月。常年盛行东南风，最大风速14.0m/s，极大风速24.3m/s，基本风压值0.30kN/m2。（二）场地工程地质条件根据中铁四院集团南宁勘察设
5、计院有限公司2011年11月提供的柳州磨滩路职工住宅岩土工程补充详细勘察报告，拟建基坑开挖深度范围内，主要分布3层土，各岩土层物理力学指标如下：杂填土2：天然重度19.0KN/m3，揭示厚度0.23.3m，粘聚力18.0kpa，内摩擦角25.0度；素填土3：天然重度18.0KN/m3，揭示厚度0.23.2m，粘聚力30.0kpa，内摩擦角15.0度；次生红黏土1：天然重度18.5KN/m3，揭示厚度1.113.2m，粘聚力74.4kpa，内摩擦角14.3度；粉质黏土2：天然重度19.1KN/m3， 揭示厚度0.716.0m，粘聚力68.6kpa，内摩擦角13.4度；圆砾3：天然重度21.2KN
6、/m3， 揭示厚度2.818.3m，粘聚力15.0kpa，内摩擦角45.0度；次生红黏土4：天然重度18.0KN/m3， 揭示厚度0.79.5m，粘聚力35.0kpa，内摩擦角15.0度。全风化白云岩1：天然重度20.0KN/m3， 揭示厚度1.28.0m，粘聚力5.0kpa，内摩擦角25.0度。强风化白云岩2：天然重度23.5KN/m3， 揭示厚度0.411.5m，粘聚力5.0kpa，内摩擦角35.0度。中等风化白云岩3：天然重度27.20KN/m3， 揭示厚度2.513.7m， 似内摩擦角50.0度。（三）场地水文地质条件根据地勘资料，场区地下水类型分为上层滞水和白云岩岩溶裂隙孔洞水：上层
7、滞水赋存于填土及粘土层的孔隙中，不具统一水位，水量较小；岩溶裂隙孔洞水主要赋存于白云岩岩面附近溶蚀裂隙、溶洞、溶孔中，其初见水位一般在基岩面附近，本场地岩溶水具弱承压性，上覆粘性土为相对隔水层，该层地下水水位随旱、雨季有变化。勘察期间测得稳定水位10.4812.2 m（标高80.0278.00 m）。五、支护结构设计简介：本工程基坑的边坡支护以桩锚支护结构为主，局部采用排桩+内支撑支护结构，拟建基坑北面采用非预应力锚杆+挂网喷砼支护结构。 六、主要工程量：分项名称单位数量备注非预应力锚杆钻孔、灌浆m4190喷射砼墙（钢筋网与喷射砼）m21787排桩根94间距2.5m，桩径1-1.5m预应力锚索
8、m3828.5拱形板m21469.3腰梁m3112.14冠梁m3282内支撑m32.1七、场地施工条件：（一）施工场地情况：本工程场地地形较平坦，拟建场地围墙围护工程已竣工，围墙周界限基本上位于建筑用地红线上，基坑按设计开挖后基坑顶线距建筑用地红线（围墙）距离部分地段较小，基坑东为既有道路，交通便利。根据设计要求，为确保边坡及施工人员安全，在基坑边坡开挖前应与业主联系，详细查明基坑周边的地下管网、线网、周边建筑物的地下室及基础埋深，以免锚杆施工时钻入其中。（二）供水情况：1、甲方已将施工用水接至施工现场，我公司将沿基坑周边布置临时供水管，并根据施工需要配置用水水阀。2、生活用水从工地总水阀引入
9、至生活区。3、本工程用水总管需采用D=100供水管。（三）供电情况：1、施工用电已根据建设单位要求，由我方从电源接驳点接至施工现场。我公司在该工程施工过程中将沿基坑周边布置一圈临时供电网并配置多个分配电箱供施工期间临时接驳。2、生活区用电，从工地总配电箱处接入生活区。3、本工程边坡支护用电量为300KVA。（四）材料可供情况：本工程所需主要材料（水泥、钢材、石粉、瓜米等）的型号、标号、数量等均已落实，工程开工前三天即可分批进场，以备使用。（五）劳动力可供情况：本工程所需管理人员、技术工人、普通工人的数量，均已安排落实。（六）成品、半成品可供情况：本工程所需成品及半成品需在现场加工。第2章 编制
10、依据2.1、编制依据（一）中铁四院集团南宁勘察设计院有限公司2011年11月提供的柳州磨滩路职工住宅岩土工程补充详细勘察报告（二）业主提供的柳州磨滩路职工住宅小区结施及建施图 （三）广西土木勘察检测治理有限公司的柳州磨滩路职工住宅小区深基坑开挖支护设计图。（四）建设部、市建委等部门颁发的有关施工规范、工艺标准、质量验收标准：混凝土结构工程施工质量验收规范（2011版）；建筑工程质量检验评定标准（GBJ301-88）；土层锚杆设计与施工规范（CECS22:90）；锚杆喷射混凝土支护技术规范（GB50086-2001）；基坑锚杆支护技术规程（CECS96:97）；建筑基坑支护技术规程（JGJ120
11、-99）；建筑基坑工程监测技术规范(GB50497-2009)；建筑地基基础工程施工质量验收规范（GB50202-2002）；工程测量规范（GB50026-2007）；施工现场临时用电安全技术规范（JGJ46-2005）；建筑施工安全检查标准（JGJ5999）；建筑施工土石方工程安全技术规范（JGJ180-2009）；建筑桩基技术规范（JGJ94-2008）；建筑基桩检测技术规范（JGJ106-2003）；危险性较大的分部分项工程安全管理办法（建质【2009】87号）。（五）本工程施工合同。2.2、编制范围基坑边坡排桩支护、非预应力锚杆支护、喷射混凝土护坡、桩锚支护的施工。第3章 施工计划3.
12、1、施工进度计划基坑支护的合同工期为90日历天，计划开工日期为2012年9月15日，计划完工日期为2012年12月15日。工作计划表见表3-1：表3-1：工作进度表日期（天）项目2 40 60 75 85 89 90 备注进场及测量放线钻孔桩施工北面非预应力锚杆喷锚支护第一道预应力锚索及拱形板支护（含内支撑）第二道预应力锚索及拱形板支护下部拱形板支护施工资料整理同步进行验收、离场、竣工报告提交竣工3.2、设备与材料计划根据本工程施工工期要求及施工工作量，初步拟定投入机械设备、使用材料计划如下：拟投入的主要施工机械设备表序号机械或设备名称型 号规 格数量国别产地制造年份额定功率(KW)用于施工部
13、位备注1水准仪DZS3-11台天津2009.10施工测量2经纬仪TDJ2E1台苏州2009.5施工测量3钢筋调直机CT4/81台邹平2009.32.2kw钢筋调直4切割机JSC-4002台上海2009.31.5kw钢材加工5电焊机BX-3002台佛山2010.235kw钢材焊接6氧割设备CG1-301套南宁2010.7钢材加工7锚杆钻机MGJ-504台重庆2009.811kw锚杆钻孔8污水泵WQ型4台衡阳2009.52.2kw钻孔泥浆循环9灰浆搅拌机UJZ-300A1台上海2009.23kw搅拌锚杆砂浆10砂浆泵HB50-51台温州2010.14kw锚杆注浆11空压机VF9/n1台柳州2010.375kw喷射砼、潜孔锤供风12砼喷射机HPZ6T1台河南2010.57.5kw喷射砼护坡13砼搅拌机JZS3501台辽源2010.76.1喷射砼搅拌14旋挖钻机三一重工1台湖南2009.5良好15挖掘机PC-2001中国柳州2005年良好租赁16运输汽车4.5t2中国南宁2001年良好租赁17振捣棒HZ6X-608中国南宁2002年1.1良好18手推车6中国桂林2002年良好
