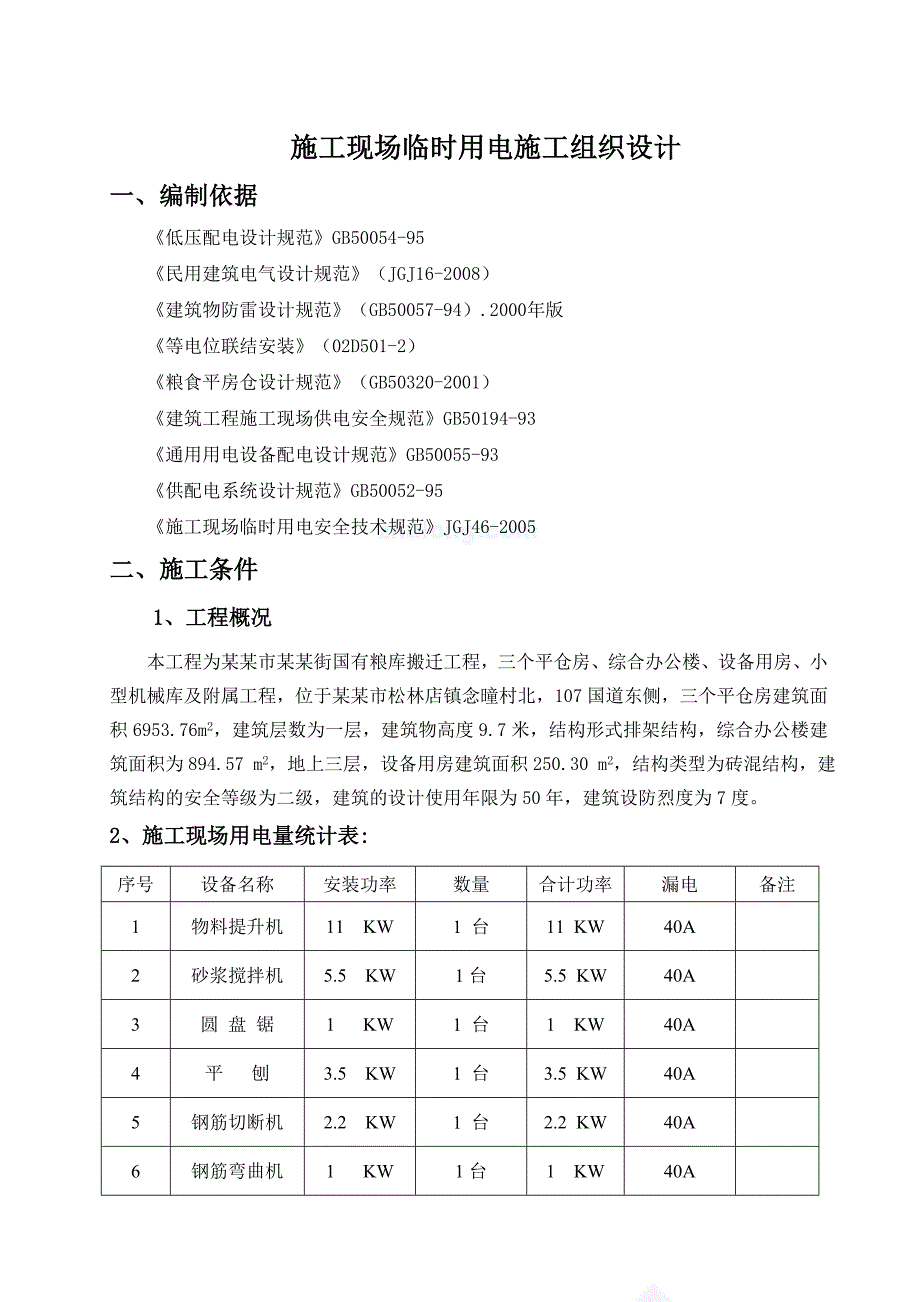

1、 施工现场临时用电施工组织设计一、编制依据低压配电设计规范GB50054-95 民用建筑电气设计规范(JGJ16-2008)建筑物防雷设计规范(GB50057-94).2000年版等电位联结安装(02D501-2)粮食平房仓设计规范(GB50320-2001)建筑工程施工现场供电安全规范GB50194-93 通用用电设备配电设计规范GB50055-93 供配电系统设计规范GB50052-95 施工现场临时用电安全技术规范JGJ46-2005 二、施工条件 1、工程概况本工程为某某市某某街国有粮库搬迁工程,三个平仓房、综合办公楼、设备用房、小型机械库及附属工程,位于某某市松林店镇念曈村北,107

2、国道东侧,三个平仓房建筑面积6953.76m2,建筑层数为一层,建筑物高度9.7米,结构形式排架结构,综合办公楼建筑面积为894.57 m2,地上三层,设备用房建筑面积250.30 m2,结构类型为砖混结构,建筑结构的安全等级为二级,建筑的设计使用年限为50年,建筑设防烈度为7度。2、施工现场用电量统计表:序号设备名称安装功率数量合计功率漏电备注1物料提升机11 KW1 台11 KW40A2砂浆搅拌机5.5 KW1台5.5 KW40A3圆 盘 锯1 KW1 台1 KW40A4平 刨3.5 KW1 台3.5 KW40A5钢筋切断机2.2 KW1 台2.2 KW40A6钢筋弯曲机1 KW1台1 K

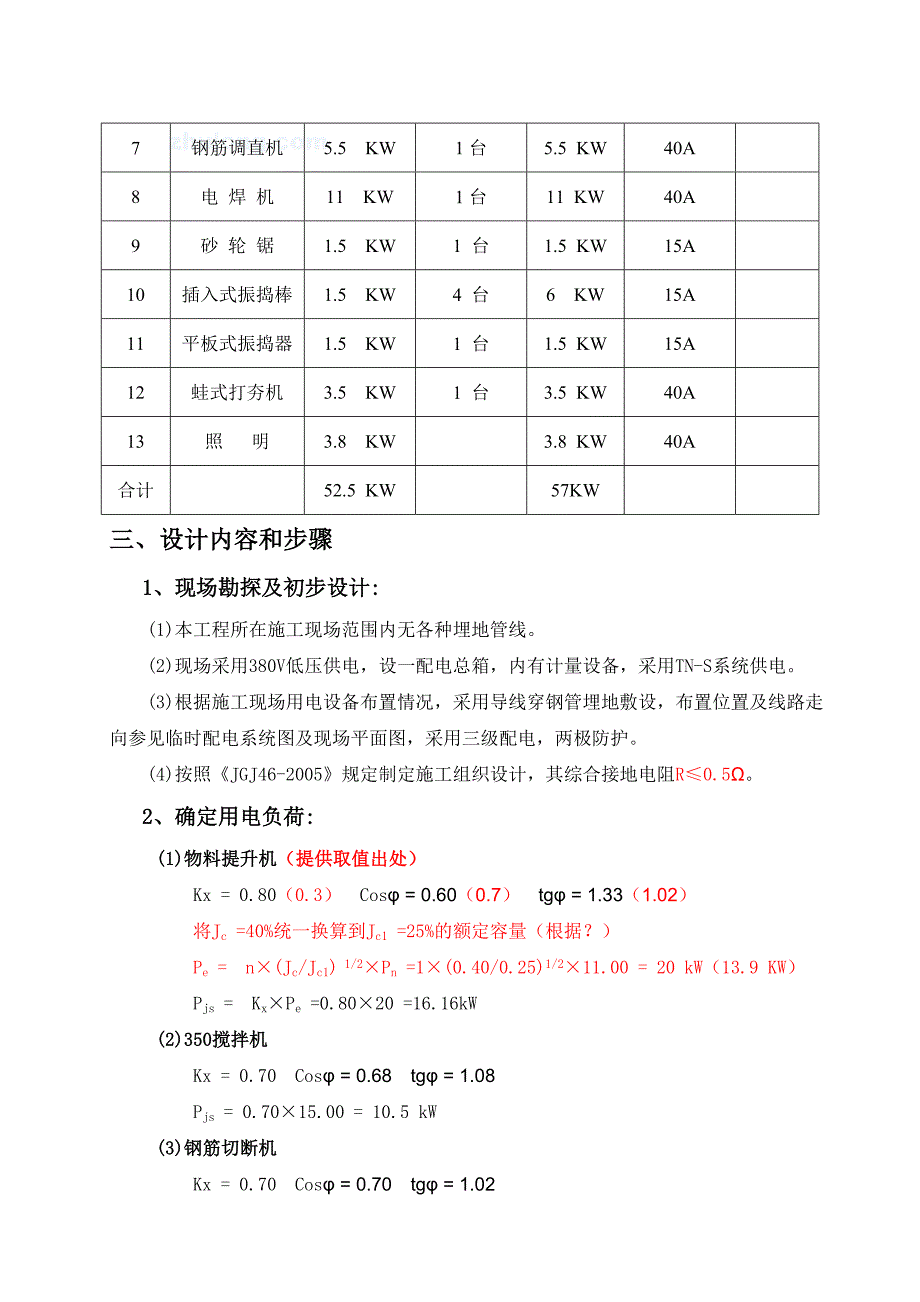

3、W40A7钢筋调直机5.5 KW1台5.5 KW40A8电 焊 机11 KW1台11 KW40A9砂 轮 锯1.5 KW1 台1.5 KW15A10插入式振捣棒1.5 KW4 台6 KW15A11平板式振捣器1.5 KW1 台1.5 KW15A12蛙式打夯机3.5 KW1 台3.5 KW40A13照 明3.8 KW3.8 KW40A合计52.5 KW57KW三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电,设一配电总箱,内有计量设备,采用TN-S系统供电。 (3)根据施工现场用电设备布置情况,采用导线穿钢管埋地敷设,布

4、置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电,两极防护。 (4)按照JGJ46-2005规定制定施工组织设计,其综合接地电阻R0.5。 2、确定用电负荷: (1)物料提升机(提供取值出处) Kx = 0.80(0.3) Cos = 0.60(0.7) tg = 1.33(1.02) 将Jc =40%统一换算到Jc1 =25%的额定容量(根据?) Pe = n(Jc/Jc1) 1/2Pn =1(0.40/0.25)1/211.00 = 20 kW(13.9 KW) Pjs = KxPe =0.8020 =16.16kW (2)350搅拌机 Kx = 0.70 Cos = 0.68

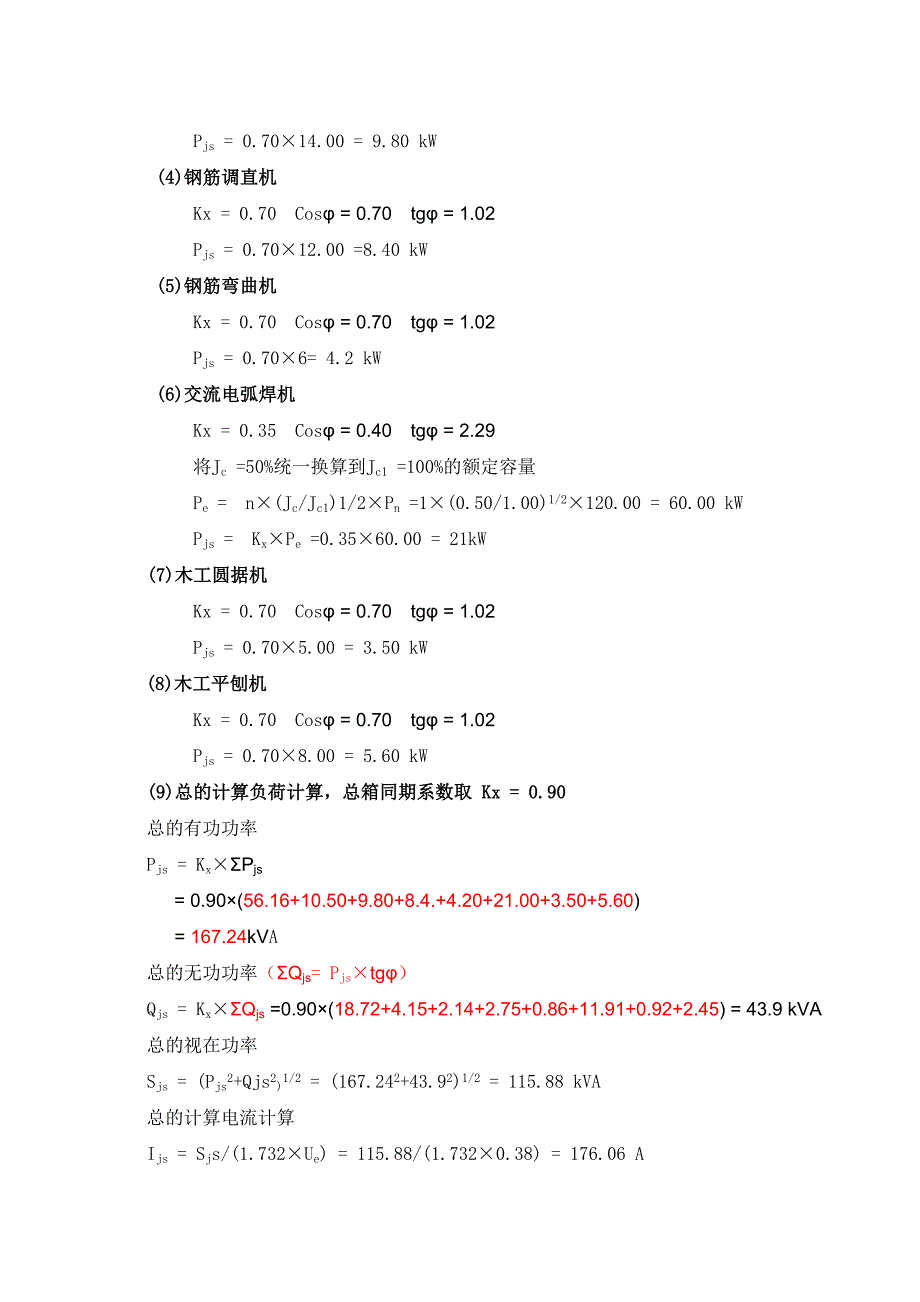

5、 tg = 1.08 Pjs = 0.7015.00 = 10.5 kW (3)钢筋切断机 Kx = 0.70 Cos = 0.70 tg = 1.02 Pjs = 0.7014.00 = 9.80 kW (4)钢筋调直机 Kx = 0.70 Cos = 0.70 tg = 1.02 Pjs = 0.7012.00 =8.40 kW (5)钢筋弯曲机 Kx = 0.70 Cos = 0.70 tg = 1.02 Pjs = 0.706= 4.2 kW (6)交流电弧焊机 Kx = 0.35 Cos = 0.40 tg = 2.29 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe

6、= n(Jc/Jc1)1/2Pn =1(0.50/1.00)1/2120.00 = 60.00 kW Pjs = KxPe =0.3560.00 = 21kW (7)木工圆据机 Kx = 0.70 Cos = 0.70 tg = 1.02 Pjs = 0.705.00 = 3.50 kW(8)木工平刨机 Kx = 0.70 Cos = 0.70 tg = 1.02 Pjs = 0.708.00 = 5.60 kW(9)总的计算负荷计算,总箱同期系数取 Kx = 0.90 总的有功功率Pjs = KxPjs = 0.90(56.16+10.50+9.80+8.4.+4.20+21.00+3.50

7、+5.60) = 167.24kVA 总的无功功率(Qjs= Pjstg) Qjs = KxQjs =0.90(18.72+4.15+2.14+2.75+0.86+11.91+0.92+2.45) = 43.9 kVA 总的视在功率 Sjs = (Pjs2+Qjs2)1/2 = (167.242+43.92)1/2 = 115.88 kVA 总的计算电流计算 Ijs = Sjs/(1.732Ue) = 115.88/(1.7320.38) = 176.06 A 3、选择变压器: 根据计算的总的视在功率选择SL7-250/10型三相电力变压器,它的容量为250.00kVA260.00kVA能够满

8、足使用要求,其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。 4、选择总箱的进线截面及进线开关: (1)选择导线截面:上面已经计算出总计算电流Ijs = 176.06A,查表得室外架空线路40 C时铝芯塑料绝缘导线BLV-450+125,其安全载流量为102.77A,能够满足使用要求。由于由供电箱至动力总箱距离短,可不校核电压降的选择。 (2)选择总进线开关:DZ20-200/3 ,其脱扣器整定电流值为Ir = 180.00A。 (3)选择总箱中漏电保护器:DZ10L-200/3 。 5、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用

9、电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱,开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设,由于这部分距离较短,因此不考虑电压降,只按安全载流量选择导线截面。 (1)1号分箱进线及进线开关的选择 i)计算电流 Kx = 0.35,Cos = 0.900 Ijs = KxPe/(1.732UeCos) = 0.3563.00/(1.7320.380.90) = 37.22 ii)选择导线 选择BLV-416+110 ,穿焊接钢管时其安全载流量为70.84A。 iii)选择电气设备 选择分配箱进线开关为DZ5-50/3 ,其脱扣器整定电流值为Ir =

10、 40.00A。 (2)1号干线导线截面及出线开关的选择 i)选择导线截面按导线安全载流量: 按导线安全载流量: Kx = 0.35 ,Cos = 0.90 Ijs = KxPe/(1.732UeCos) = 0.3563.00/(1.7320.380.90) = 37.22 A 按允许电压降: S = Kx(PL)/CU = 0.3563.00100.00/(46.35) = 9.52 mm2 选择BLV-416+110 ,穿焊接钢管时其安全载流量为70.84A。 ii)选择出线开关 1号干线出线开关选择DZ5-50/3 ,其脱扣器整定电流值为Ir =40.00A。6、2号干线线路上导线截面

11、及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱,开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设,由于这部分距离较短,因此不考虑电压降,只按安全载流量选择导线截面。 (1)350搅拌机开关箱至350搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.70 Cos = 0.68 tg = 1.08 Ijs = KxPe/(1.732UeCos) = 0.705.50/(1.7320.380.68) = 24.24A ii)选择导线 选择BLV-410+16 ,穿焊接钢管时

12、其安全载流量为34.79A。 iii)选择电气设备 选择开关箱内开关为DZ5-32/3 ,其脱扣器整定电流值为Ir = 26.00A。 漏电保护器为 DZ10L-100/3。 (2)钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.307.00/(1.7320.380.70) = 4.56 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ,熔断器RC1

13、A-5其最大熔体电流为 IRD = 5.00A,可根 据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-100/3。 (3)钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.309.00/(1.7320.380.70) = 5.86 ii)选择导线 选择BLV-42.5+11.5 ,穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ,熔断器RC1A-10其最大熔体电流为 IRD = 10.00A,可根据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-100/3。 (4)钢筋弯曲机开关箱至钢筋
