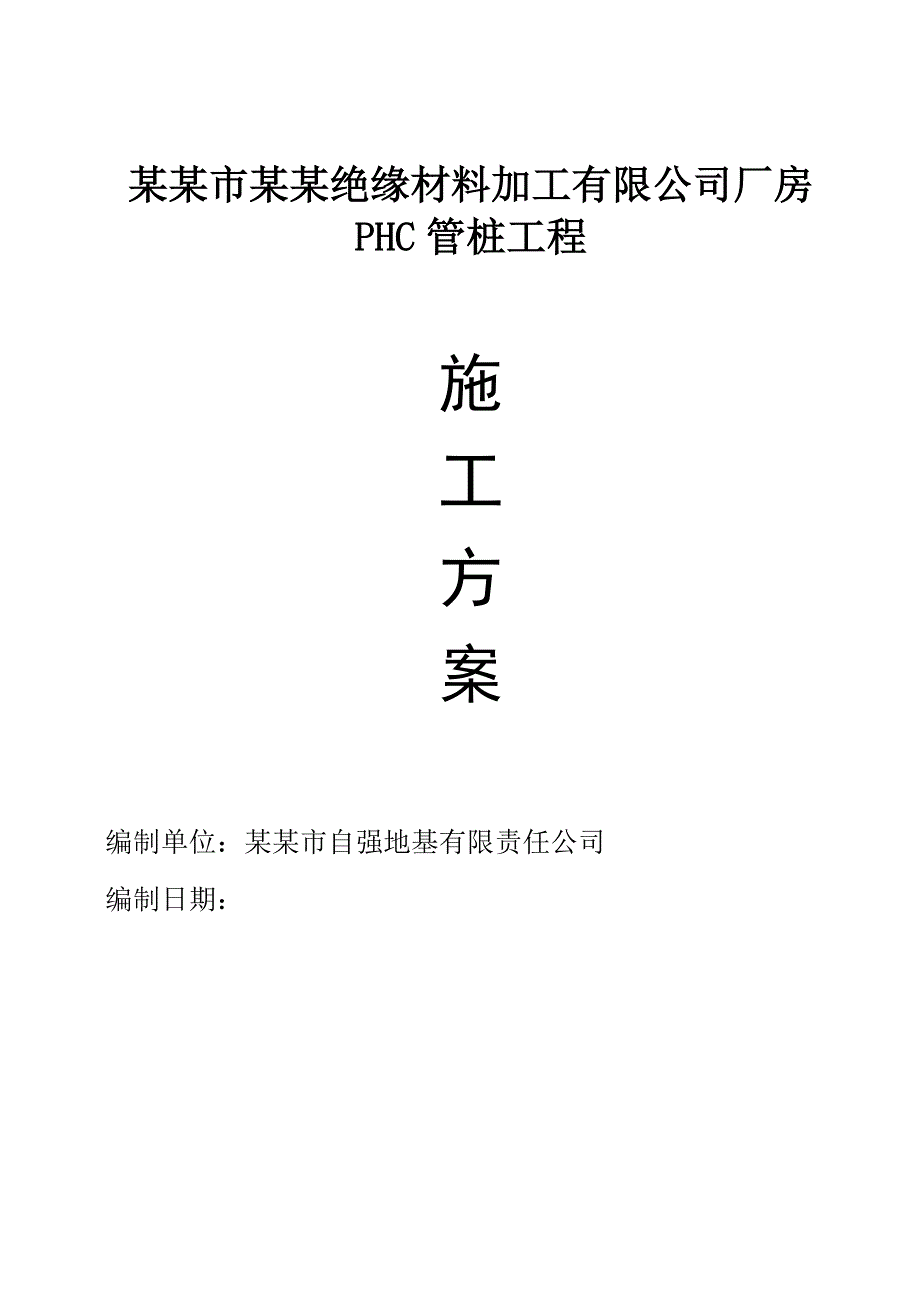

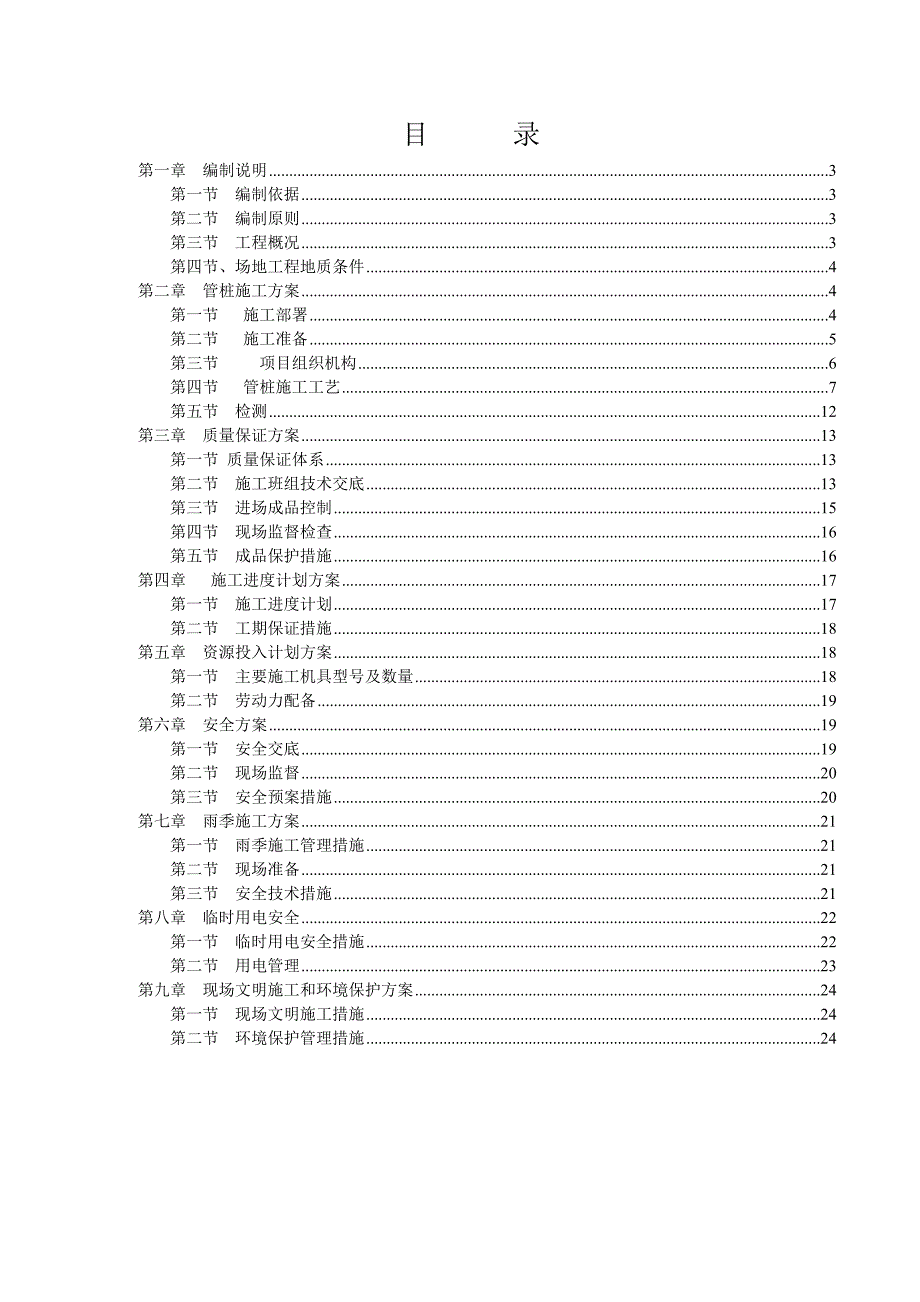

1、某某市某某绝缘材料加工有限公司厂房PHC管桩工程施工方案编制单位：某某市自强地基有限责任公司编制日期：目 录第一章 编制说明3第一节 编制依据3第二节 编制原则3第三节 工程概况3第四节、场地工程地质条件4第二章 管桩施工方案4第一节 施工部署4第二节 施工准备5第三节 项目组织机构6第四节 管桩施工工艺7第五节 检测12第三章 质量保证方案13第一节 质量保证体系13第二节 施工班组技术交底13第三节 进场成品控制15第四节 现场监督检查16第五节 成品保护措施16第四章 施工进度计划方案17第一节 施工进度计划17第二节 工期保证措施18第五章 资源投入计划方案18第一节 主要施工机具型号

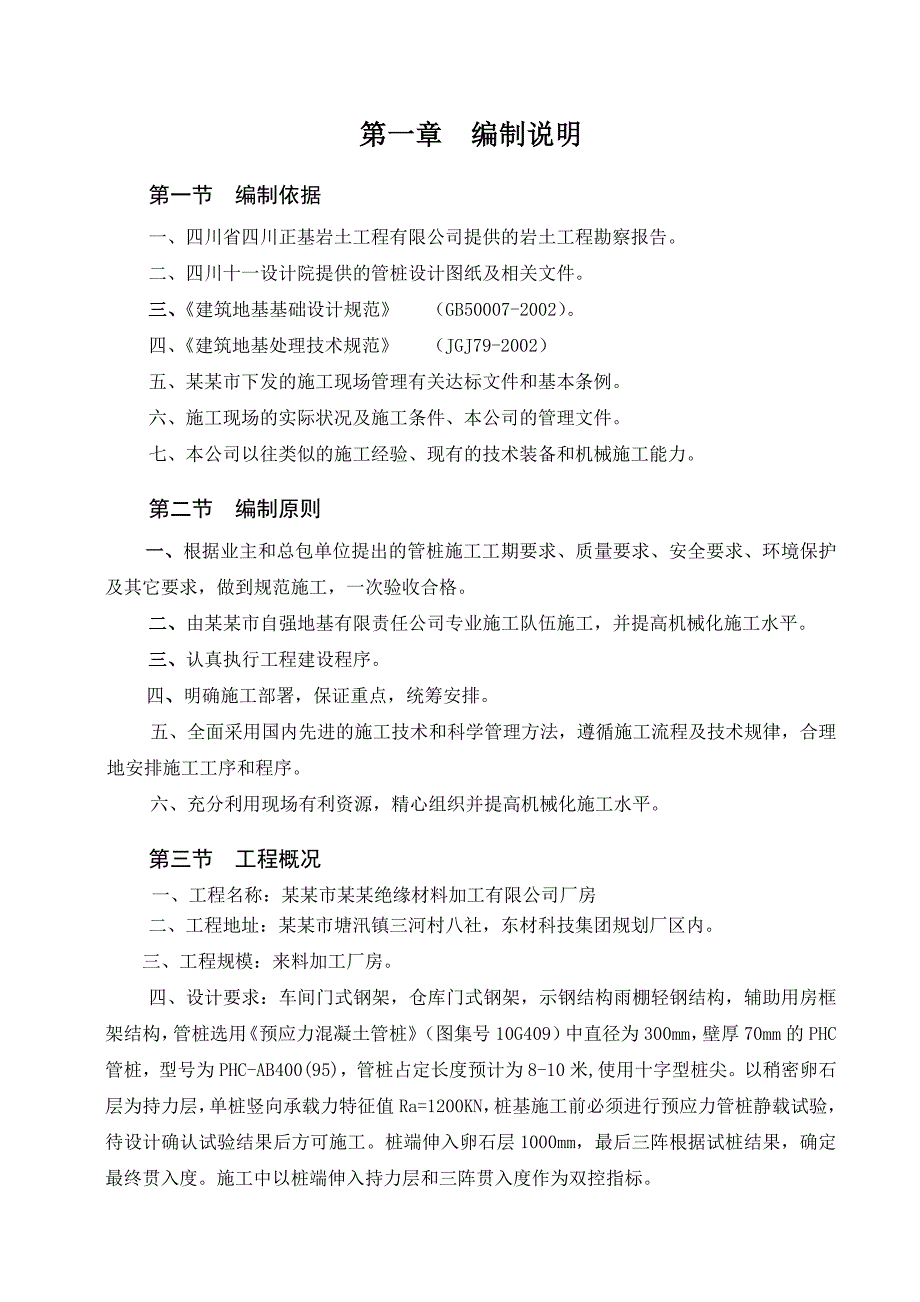

2、及数量18第二节 劳动力配备19第六章 安全方案19第一节 安全交底19第二节 现场监督20第三节 安全预案措施20第七章 雨季施工方案21第一节 雨季施工管理措施21第二节 现场准备21第三节 安全技术措施21第八章 临时用电安全22第一节 临时用电安全措施22第二节 用电管理23第九章 现场文明施工和环境保护方案24第一节 现场文明施工措施24第二节 环境保护管理措施24第一章 编制说明第一节 编制依据一、四川省四川正基岩土工程有限公司提供的岩土工程勘察报告。二、四川十一设计院提供的管桩设计图纸及相关文件。三、建筑地基基础设计规范 （GB50007-2002）。四、建筑地基处理技术规范 （
3、JGJ79-2002）五、某某市下发的施工现场管理有关达标文件和基本条例。六、施工现场的实际状况及施工条件、本公司的管理文件。七、本公司以往类似的施工经验、现有的技术装备和机械施工能力。第二节 编制原则一、根据业主和总包单位提出的管桩施工工期要求、质量要求、安全要求、环境保护及其它要求，做到规范施工，一次验收合格。二、由某某市自强地基有限责任公司专业施工队伍施工，并提高机械化施工水平。三、认真执行工程建设程序。四、明确施工部署，保证重点，统筹安排。五、全面采用国内先进的施工技术和科学管理方法，遵循施工流程及技术规律，合理地安排施工工序和程序。六、充分利用现场有利资源，精心组织并提高机械化施工水
4、平。第三节 工程概况一、工程名称：某某市某某绝缘材料加工有限公司厂房二、工程地址：某某市塘汛镇三河村八社，东材科技集团规划厂区内。三、工程规模：来料加工厂房。四、设计要求：车间门式钢架，仓库门式钢架，示钢结构雨棚轻钢结构，辅助用房框架结构，管桩选用预应力混凝土管桩（图集号10G409）中直径为300mm，壁厚70mm的PHC管桩，型号为PHC-AB400(95)，管桩占定长度预计为8-10米,使用十字型桩尖。以稍密卵石层为持力层，单桩竖向承载力特征值Ra=1200KN，桩基施工前必须进行预应力管桩静载试验，待设计确认试验结果后方可施工。桩端伸入卵石层1000mm，最后三阵根据试桩结果，确定最终
5、贯入度。施工中以桩端伸入持力层和三阵贯入度作为双控指标。 五、开、竣工时间：开、竣工时间以甲方的书面通知为准，整个项目的工程桩施工有效工期按合同约定工期(不含试桩和工程桩的检测时间)为准。六、主要实物工程量：PHC-AB300(70)管桩长度约为8.5-9米，管桩数量按实际数量计量。第四节、场地工程地质条件一、场地位置及地形地貌拟建场地位于某某市塘汛镇三河村八社，东材科技集团规划厂区内。二、地基土土性特征根据野外钻探揭露，在勘探深度范围内构成场地的地层为：第四系全新统填土（Q4ml）、第四系坡积（Q4al）粉质粘土、第四系全新统冲洪积（Q4al+pl）的卵石层等组成。现自上而下分述如下：1.
6、杂填土（Q4ml）：杂色，场区内均有揭露，以粉质粘土为主，含岩石碎块、卵石、建筑垃圾等，硬质物含量约10%-20%，松散状，均匀性差；层厚0.6-5.9m。2. 粉质粘土（Q4ml）：棕黄色，场地内均有分布。可塑状，土中含褐色铁锰质氧化物条纹，土韧性、干强度中等，无摇震反应，切面稍有光滑。揭示层厚6.7-11.9m。三、工程所在地的水文地质条件 地下水位经勘孔揭示，场地内无地下水分布。据区域水文资料，地下水和地基土对建筑材料具微腐蚀性。第二章 管桩施工方案第一节 施工部署一、施工总体要求根据施工经验及结合该项目地质实际情况：主要分布为杂填土，粉质粘土，卵石层。总体施工顺序应从每栋建筑物中间向两
7、边施打，并考虑相临两栋建筑物施工影响，根据地勘和试桩情况，也可根据施工过程实际情况作出合理调整。二、机械设备配置PHC-AB400(95)管桩可以采用柴油打桩锤施工，结合本项目工程特点和本公司施工经验，拟采用1台自由落体锤进行大面积正常施工，将会满足工期、满足质量、满足安全。 第二节 施工准备一、桩机选择1 .桩锤的选择：选择桩锤时，充分考虑桩的形状、尺寸、重量、入土长度、结构形式以及土质、气象等条件，并掌握各种锤的特性。桩锤的夯击能量必须克服桩的贯入阻力，包括克服桩尖阻力、桩侧摩阻力和桩的回弹产生的能量损失等。如果桩锤的能量不能满足上述要求，则会引起桩头部的局部压曲，难以将桩打到设计标高。鉴
8、于本工程土质分层情况和桩径【PHC-AB400(95)】管桩可选用柴油打桩锤打桩机施工。2、桩架的选择：桩架的设置、安装和准备工作对打桩效率有很大影响。鉴于本工程现场具体情况，选用步履式桩架。二、施工场地及施工程序1、施工场地及道路要求：任何形式的桩机均要求施工场地和道路不沉陷，地耐力不小于45吨，马道应留在车辆进出容易的宽敞地段，打桩过程中的锤击、接桩、裁桩、送桩等应采取相应的技术措施。主要施工方法及质量要求如下：、复核拟建建筑物边线，经校核无误；、根据平面布置方案图在场地内将临时道路及管桩堆场边线实际放线；、采用挖掘机或装载机对临时道路、管桩堆场等位置进行平整；、外购建渣对平整出来的场地进
9、行铺设，并用压路机压实。、为保证临时道路的承载力及车辆通行要求，临时道路铺设不低于600mm厚，宽度不少于5000mm的建渣，压实；、道路要求循环设置或增加掉头位置，以保证运桩车辆的通行。、管桩堆场布置详平面布置图（附），堆场位置铺设不低于300mm厚的建渣，压实；2、施工程序为：熟悉设计图纸、测量放线（机械、管桩进场）、场地临时道路铺设、打试桩（施工记录）、试桩检测（检测报告）、打工程桩（施工记录）、工程桩检测（检测报告）、收集整理相关资料、竣工验收。第三节 项目组织机构我公司拟实行项目负责人施工管理责任制度，各组成人员职能设置参设如下:序号职务姓 名工作职能范围1项目负责人孟 建负责项目总
10、体组织及安排协调、控制总的质量与成本2技术负责人蒋负责对工程施工技术指导与支持3责任工长舒杨负责工程施工技术、测量、资料管理、材料安排及管理4安全员陈永和负责工程施工过程中的安全及管理5质检员刘发毅负责工程施工过程中的全部资料管理6资料员孙艳侠负责工程施工过程中的全部资料管理第四节 管桩施工工艺一、施工工艺流程图：转移桩机试桩接桩送桩打桩检查验收高强混凝土预应力管桩测量放线规格控制桩位轴线和标高几何尺寸桩基就位强度起吊管桩拖桩二、测量放线1、在打桩施工区域附近设置控制桩与水准点不少于2个，其位置以不受打桩影响为原则。轴线控制桩应设置在距外墙桩510m处，以控制桩基轴线和标高。2、对接收的坐标点
11、、轴线、标高点、图纸文件等进行复核清点并编写桩号，经过检查复核无误，办理预检手续，归档备查。3、根据桩基施工图纸设计尺寸及打桩顺序进行桩位测量放样，设置单元控制轴线，引测保护相关点位，遵循“先总体、后分部、拉通线、通卷尺”的放线原则。同时加强自身检查与复查，确保放线的准确度与精度，桩位放线偏差不超过12cm。根据测量放样的轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰线作出标志，使施打沉桩的位置准确。根据打桩施工区域内的地质情况和基础几何形状，合理选择打桩顺序。沉桩后的桩位偏差范围详下表：项 目允许偏差（mm）1、单排桩或双排桩条形桩基1002、垂直于条行桩基纵轴方向1003、平行于条形桩基
12、纵轴方向1504、桩数为13根桩基中的桩1005、桩数为416根桩、桩数大于16根桩基中的桩(1)、最外边的桩1/3桩径(2)、中间桩1/2桩径注：表中未反映由于降水、基坑开挖、送桩深度超过2m、土的推力等原因产生的位移偏差。三、管桩的吊运堆放 1、管桩出蒸压釜后即可吊运，但必须要等出釜管桩在静置达到24小时，温度降到室外常温后才能运输和施打。管桩一般需设计两个吊点，吊绳与管桩水平面的夹角不小于45度，管桩起吊运输中应免受振动、冲撞。现场堆放需要使用软垫(木垫)，不同型号规格的管桩应分别堆放，堆放层数不宜超过3层。打桩机拖桩时应用废旧轮胎垫护，避免将桩拖断。管桩施工前应再次逐根检查管桩有无严重
13、质量问题，对管桩两端应清理干净，施焊面上有油漆杂物污染时，应清刷干净。2、管桩质量应符合建筑桩基技术规程的规定：桩的表面应平整、密实，制作允许偏差符合下表的规定。桩 型 项 目允许偏差（mm）高强度预应力混凝土管桩1直径52管壁厚度-53轴心圆孔中心线对桩中心线54桩尖中心线105下节或上节桩的法兰对中心线的倾斜26中节桩两个法兰对桩中心线倾斜之和33、外观质量高强预应力管桩外观质量应平整、密实，不应有裂纹、蜂窝、孔洞、折断和过大缺棱掉角、露主筋等缺陷。四、管桩龄期的确定管桩是经过“高温高压”蒸养后成型的，按规范要求，管桩出釜后，在常温下冷却24小时后即可满足施工需要。但是由于受四川境内的地质
14、条件影响，必须采用锤击法施工，所以，从制造成型到打桩施工的间隔时间宜尽量长些为佳，以保证桩身的抗击打能力，故要求现场要堆存一定量的桩，在施工过程中，应尽量按“先进场的桩先打”的原则，以充分满足管桩的强度要求。五、试桩打试桩的方法与正式打工程桩的方法一致，根据地质情况及规范要求（或相关单位要求）选取试桩点位进行试桩，试桩的目的：1、检验桩的贯入度和持力层是否满足设计要求，即与地质的吻合情况（若不吻合应采取相应的处理措施：比如补堪，设计作相应调整等方法）。2、通过对试桩做静载检测试验，检验其单桩承载力是否满足设计要求。3、确定打桩原则（确定落距等相关技术指标）。试桩做静载检测试验后，若单桩承载力满足设计要求则可进入工程桩的施打阶段。六、管桩施工工艺1、插桩及垂直度的校正在管桩施工过程中，管桩的垂直度较难控制，因此桩就位时应正确安放。第一节管桩插入地下时，要尽量保持位置及方向正确。开始要轻轻击打，认真检查桩是否移位（事先复核并作好记录），若有偏差应及时纠正，必要时要拔出重打；校核桩的垂直度可采用垂直角法校核，即用两个方向(互成90)的铅锤球与管桩桩身保持垂直，通过桩机导架的旋
