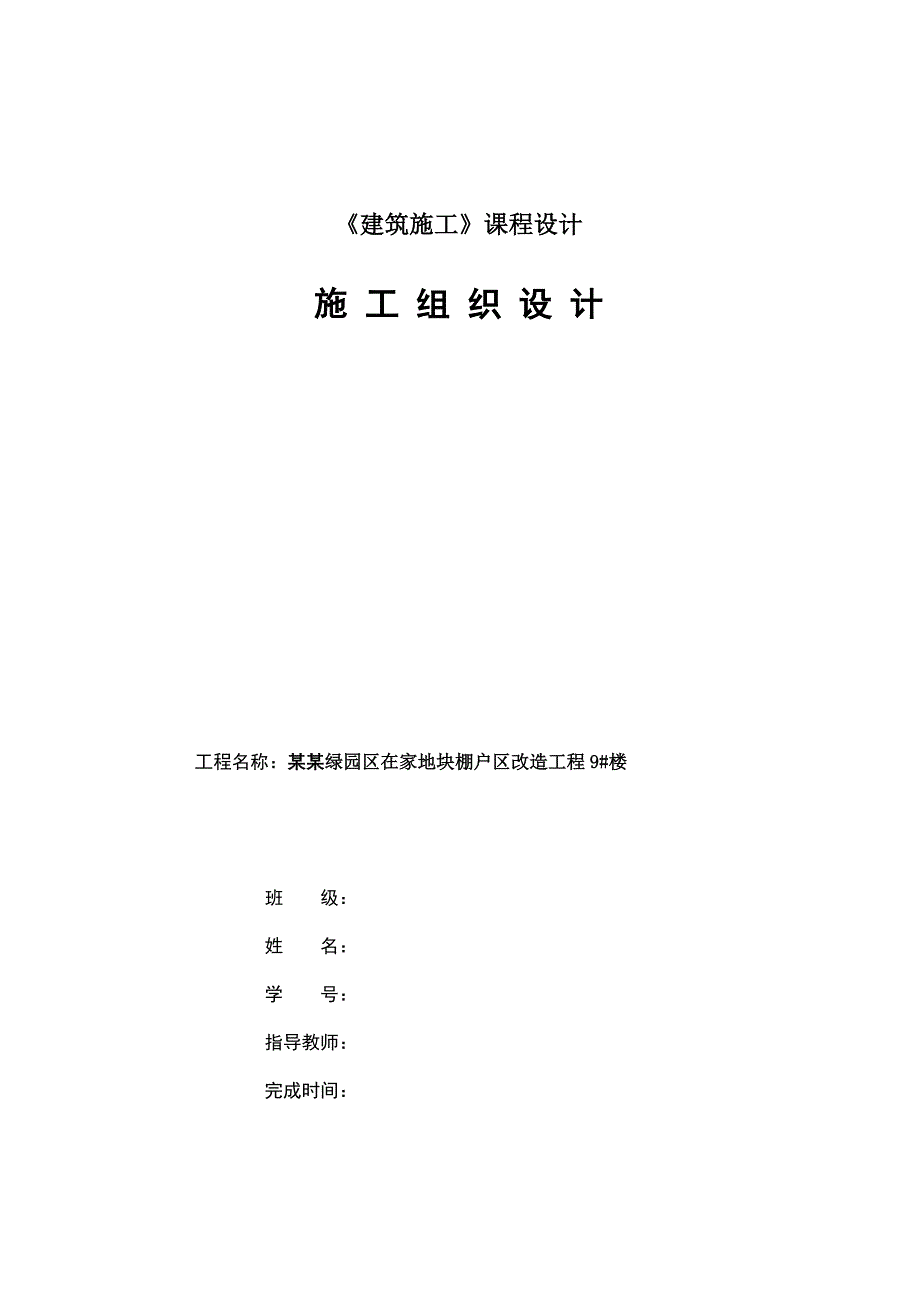

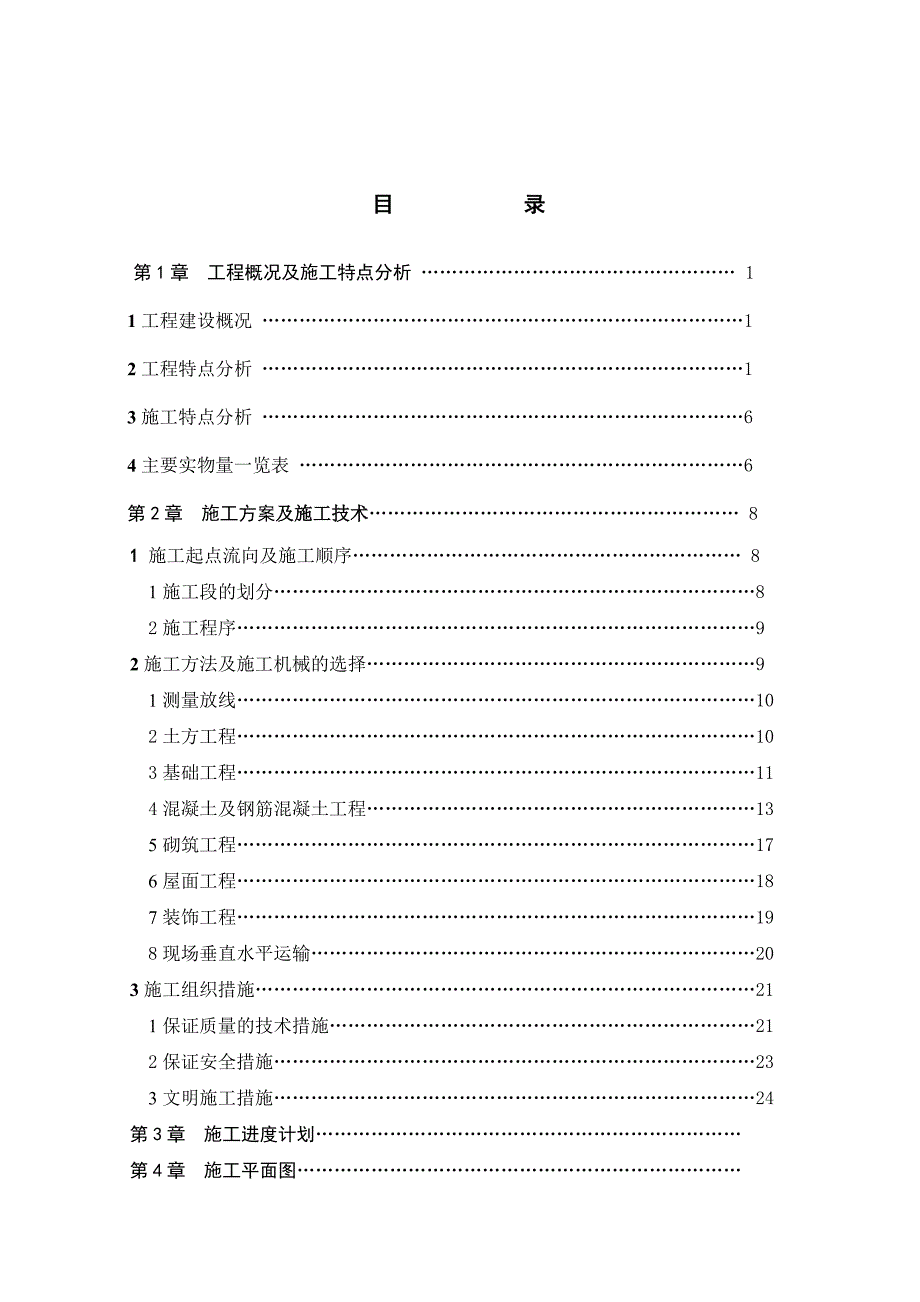

1、建筑施工课程设计施 工 组 织 设 计 工程名称：某某绿园区在家地块棚户区改造工程9#楼班 级：姓 名：学 号：指导教师：完成时间：目 录第1章 工程概况及施工特点分析 11工程建设概况 12工程特点分析 13施工特点分析 64主要实物量一览表 6第2章 施工方案及施工技术 81 施工起点流向及施工顺序 81施工段的划分82施工程序92施工方法及施工机械的选择91测量放线102土方工程103基础工程114混凝土及钢筋混凝土工程135砌筑工程176屋面工程187装饰工程198现场垂直水平运输203施工组织措施211保证质量的技术措施212保证安全措施233文明施工措施24第3章 施工进度计划第4

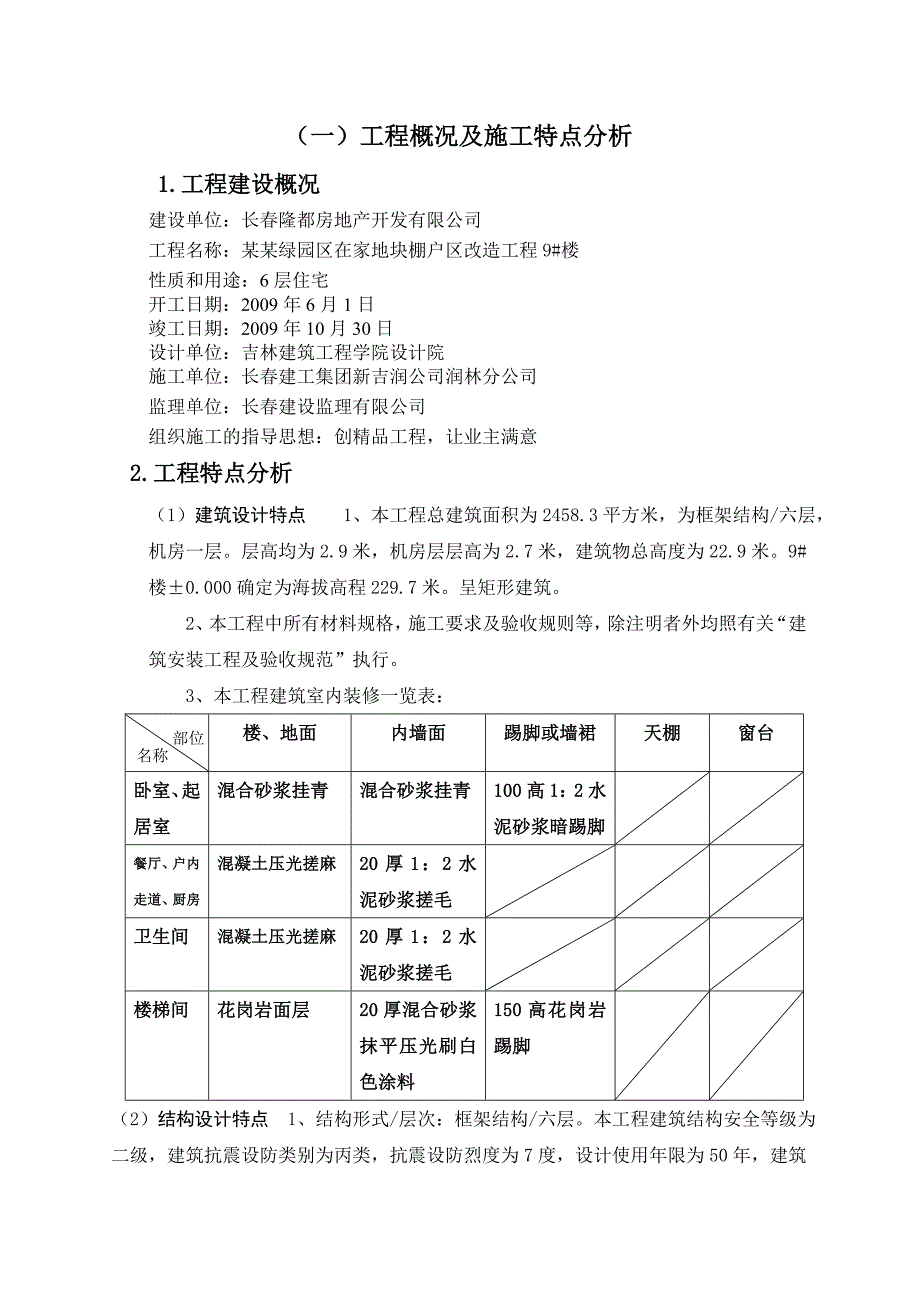

2、章 施工平面图（一）工程概况及施工特点分析1.工程建设概况建设单位：长春隆都房地产开发有限公司工程名称：某某绿园区在家地块棚户区改造工程9#楼性质和用途：6层住宅开工日期：2009年6月1日竣工日期：2009年10月30日设计单位：吉林建筑工程学院设计院施工单位：长春建工集团新吉润公司润林分公司监理单位：长春建设监理有限公司组织施工的指导思想：创精品工程，让业主满意 2.工程特点分析 （1）建筑设计特点 1、本工程总建筑面积为2458.3平方米，为框架结构/六层，机房一层。层高均为2.9米，机房层层高为2.7米，建筑物总高度为22.9米。9#楼0.000确定为海拔高程229.7米。呈矩形建筑。
3、2、本工程中所有材料规格，施工要求及验收规则等，除注明者外均照有关“建筑安装工程及验收规范”执行。3、本工程建筑室内装修一览表：名称部位楼、地面内墙面踢脚或墙裙天棚窗台卧室、起居室混合砂浆挂青混合砂浆挂青100高1：2水泥砂浆暗踢脚餐厅、户内走道、厨房混凝土压光搓麻20厚1：2水泥砂浆搓毛卫生间混凝土压光搓麻20厚1：2水泥砂浆搓毛楼梯间花岗岩面层20厚混合砂浆抹平压光刷白色涂料150高花岗岩踢脚（2）结构设计特点 1、结构形式/层次：框架结构/六层。本工程建筑结构安全等级为二级，建筑抗震设防类别为丙类，抗震设防烈度为7度，设计使用年限为50年，建筑物耐火等级为二级；屋面防水等级为级，使用年限
4、10年。2、本工程地基基础设计等级为乙级。 基坑开挖完毕必须及时通知地勘单位验槽。基础工程应进行专项验收，合格后方可进行下道工序的施工。如遇特别情况，应及时与设计单位联系。名称某某绿园区在家地块棚户区改造工程9#楼垫层C10素混凝土厚100mm基础基础为C30混凝土住宅主体建筑结构梁板、楼梯为C30混凝土框架柱及构造柱为C25混凝土门窗甲级、乙级、丙级防火门等（3）建筑地点特征 1、考虑夏季、雨季施工措施。2、本组织设计为保证质量及工期，考虑夜间施工。3、本工程为一般性民用住宅建筑，框架结构，主体屋面现浇混凝土屋面，应考虑屋面的施工特点，保证安全及质量。4、本工程无特殊分部工程，施工工艺比较成
5、熟。5、主要实物工程较大，具体见下表（4）施工条件1、施工技术准备（1）全体施工管理人员首先必须熟悉图纸及相应的规范、图集，做好各分部分项的详细技术交底，包括施工员、安全员、预算员等，并准备开工前图纸会审工作。（2）编制施工进度控制实施细则，分解工程进度控制目标，编制施工工作计划，认真落实施工资源供应计划，严格控制工程进度目标，协调各施工部门之间关系，做好工程进度跟踪监控工作，以及采取有效措施，保证工程进度。（3）编制施工质量控制实施细则，分解施工质量控制目标，建立健全施工质量体系；认真确定分项工程质量控制点，落实其质量控制措施；跟踪监控施工质量，分析施工质量变化状况，采取有效质量控制措施保证
6、工程质量控制目标。（4）编制施工成本控制实施细则，分解施工成本控制标准，采取有效成本控制措施，跟踪监控施工成本，全面履行施工合同，减少业主索赔机会，按时结算工程价款，加快工程资金周转，收集工程施工成本控制信息，保证施工成本控制措施。2、施工现场准备（1）开工前已完成“三通一平”工作。（2）完成现场控制网测量定位交接。（3）临时设施根据施工总平面图布置，工地现场办公室、仓库、工具间、食堂，46m若干间职工宿舍临时设施以及配电房、厕所，详见总平面图布置。（4）施工场地平整：结合工程设计总平面图，在拟建场区如施工总平面图所示铺筑施工道路和硬地堆场。施工道路和硬地堆场填以300厚的道渣，铺100厚碎石
7、，用12t压路机进行分层碾压夯实，再浇筑150厚C20混凝土，顶面标高控制在设计室外地坪标高以下0.20m左右。（5）施工排水设置：现场的地表水、施工排水，采用明排水沟排放的措施。根据本工程现场实际情况，沿场区主干道设置排水沟，排水沟深度为300400，宽300mm，场内其它排水沟则作为次排水沟，沿场内施工次干道和硬地堆场周边设置，所用排水通向沉淀池，经沉淀后，可排入市政管网或河浜。施工时，明排水沟要经常性的有专人清理、疏通。（6）清洗台沉淀池设置在施工主干道的主入口处，修筑长为12m，宽为10m，深为600mm的施工车辆清洗台。所有外出车辆必须经该清洗台清洗后方可驶离。3、施工现场施工段划分
8、根据工程结构及施工工序安排，该工程分为三个单位工程，以单位工程为流水施工。4、施工劳动力、施工机械、物资、材料计划：（详见表）5、进度控制（具体见附表）3.施工特点分析（1）指导思想创精品工程，让业主满意。（2）工程质量目标质量是企业的根本，进度以质量为前提，经济以质量出效益。任何条件下我们都将以质量工作放在首位。我们做到：工期遇质量，工期让步，确保质量的主导地位；效益遇质量，效益让步，确保质量的长远利益。公司的质量目标：“竣工合格率100%，为顾客提供优质产品和满意服务”。施工过程中，虚心接受建设单位、管理单位、监理单位、质量监督部门及其他上级主管部门的管理，保证质量目标的实现。（3）施工总
9、体设想1、为保证本工程的进度， 本工程采用商品砼，运输必要时采用砼输送泵车。2、从质量、效益、工期及感观等几个方面考虑，本工程楼板全部达到清水混凝土。3、土方工程采用机械和人工挖土、运土、填土。4、钢筋采用现场集中加工制作，运送至现场进行人工绑扎；梁钢筋采用搭接焊接。5、地梁、楼板、构造柱、圈梁混凝土采用商品混凝土，机械振捣。芯柱采用现场搅拌混凝土施工。6、垂直运输机具：确定采用一台QTZ315塔吊作为垂直运输工具。根据施工现场需要吊车基础需下卧，处理方法如下： A、为满足小区、绿地及修路要求，依据吊车基础基底土质，吊车基础顶面低于室外地坪300mm500mm. B、防雨水进入措施：在吊车基础
10、顶面砌筑240mm红砖，高出室外自然地坪250mm，并抹1：3水泥砂浆防水加固。 C、排水措施：大雨后设泵将坑内水抽出，防止吊车塔身浸泡水中发生安全隐患。7、模板工程：本工程采用木模板。4.主要实物量一览表 劳动力组织和现场人员配备表 表1工 种工作内容人数工 种工 作 内 容人数测量员测量放线3电焊工预埋件安装、电焊2瓦 工浇砼、砌墙、抹灰等80机 修机械安装、维修2钢筋工钢筋制安40操作手开机、安装及修养3木 工模板装修60电 工电器照明2架子工脚手搭设工程20普 工运输等3水工供水维修3勤杂工食堂服务2 周转材料计划表 表2序号名称规格单位数量进退场日期1胶合板（m2）1.22.4m张3
11、0002钢 管（T）483.5mm吨（t）6003扣 件（只）只700004竹笆片（张）1.02.0m片60005密目网（张）1.53.0m张4000 机械设备计划表 表3序号名称及规格单位数量功率KW使用说明1QTZ40塔吊台130垂直运输2JZC350砼搅拌机台35.5砼工程3插入式震捣器只91.14平板式震捣器只31.1205BX3-500-2电焊机台238.6钢筋工程6GJ40-2/6-4切割机台27.5钢筋工程7WJ-40-1弯曲机台12.8钢筋工程8G56-4/8调直机台15.5钢筋工程9木工机械套118模板工程10QY-3.5潜水泵只62.2基坑排水11空压泵台322.5附属工程12HZ-400打夯机台5基坑夯实工程主要材料、半成品和构件需要量工程名称：某某绿园区在家地块棚户区改造工程9#楼 表4工程项目名称钢材（T）32.5水泥（T）木材（M3）砌块（M3）砂（100 T）石（100 T）普通砼（M3）砌体砂浆（M3）9#1505001578013.0010
