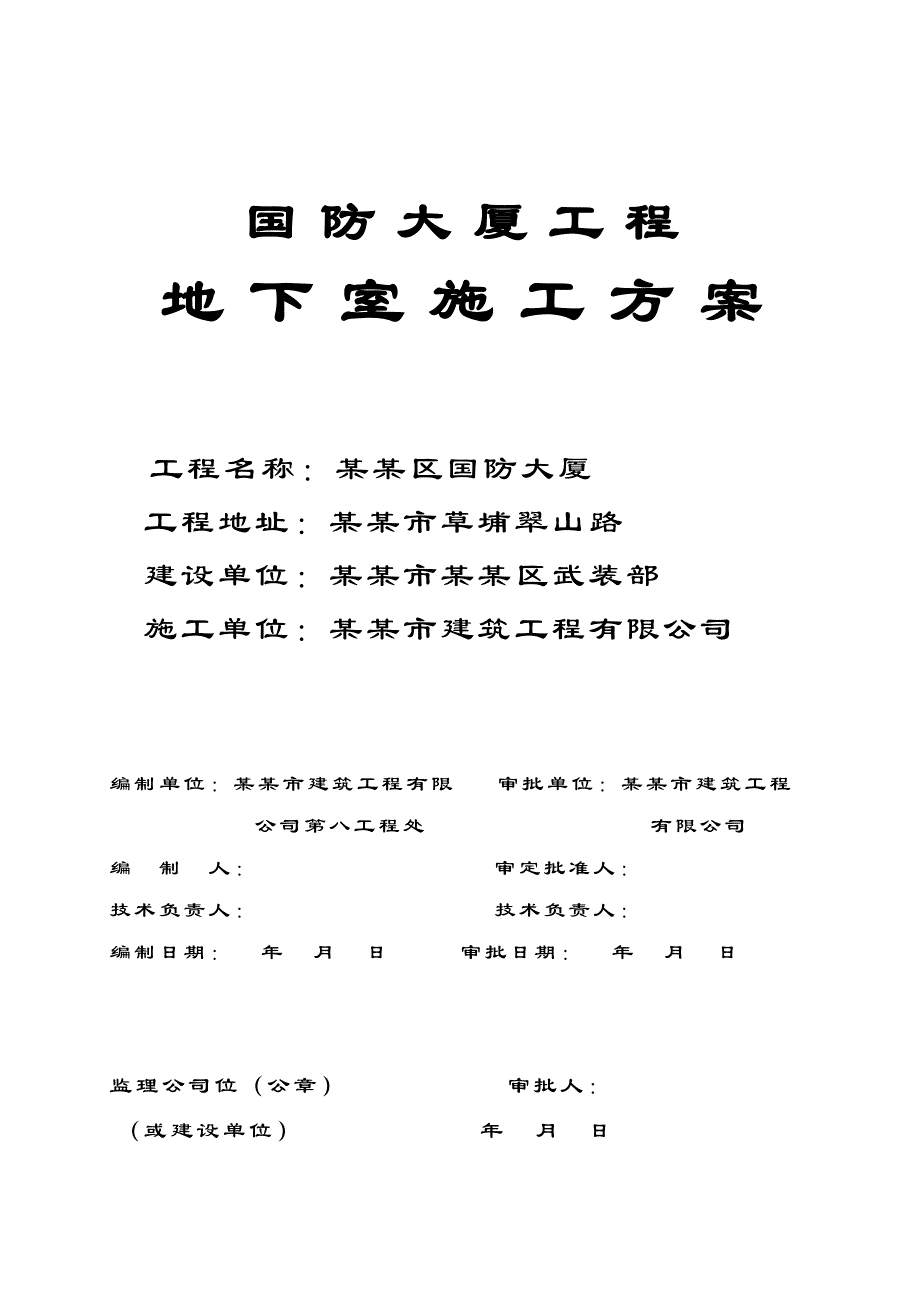

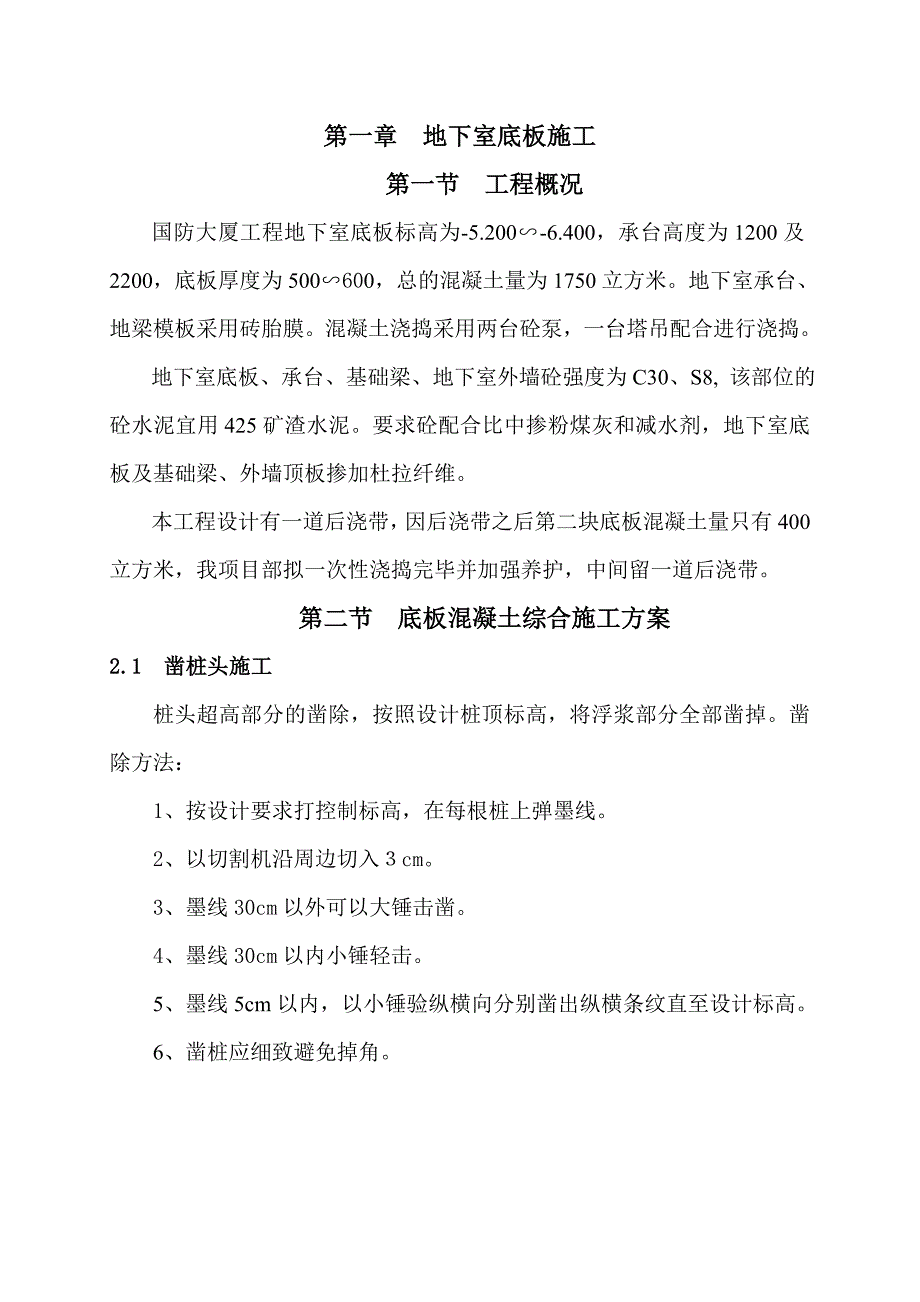

1、国 防 大 厦 工 程地 下 室 施 工 方 案 工程名称：某某区国防大厦工程地址：某某市草埔翠山路建设单位：某某市某某区武装部施工单位：某某市建筑工程有限公司编制单位：某某市建筑工程有限 审批单位：某某市建筑工程 公司第八工程处 有限公司编制人： 审定批准人：技术负责人： 技术负责人：编制日期： 年 月 日 审批日期： 年 月 日监理公司位（公章） 审批人：（或建设单位） 年 月日 第一章 地下室底板施工第一节 工程概况国防大厦工程地下室底板标高为-5.200-6.400，承台高度为1200及2200，底板厚度为500600，总的混凝土量为1750立方米。地下室承台、地梁模板采用砖胎膜。混凝
2、土浇捣采用两台砼泵，一台塔吊配合进行浇捣。地下室底板、承台、基础梁、地下室外墙砼强度为C30、S8, 该部位的砼水泥宜用425矿渣水泥。要求砼配合比中掺粉煤灰和减水剂，地下室底板及基础梁、外墙顶板掺加杜拉纤维。本工程设计有一道后浇带，因后浇带之后第二块底板混凝土量只有400立方米，我项目部拟一次性浇捣完毕并加强养护，中间留一道后浇带。第二节 底板混凝土综合施工方案2.1 凿桩头施工桩头超高部分的凿除，按照设计桩顶标高，将浮浆部分全部凿掉。凿除方法：1、按设计要求打控制标高，在每根桩上弹墨线。2、以切割机沿周边切入cm。3、墨线30cm以外可以大锤击凿。4、墨线30cm以内小锤轻击。5、墨线5c

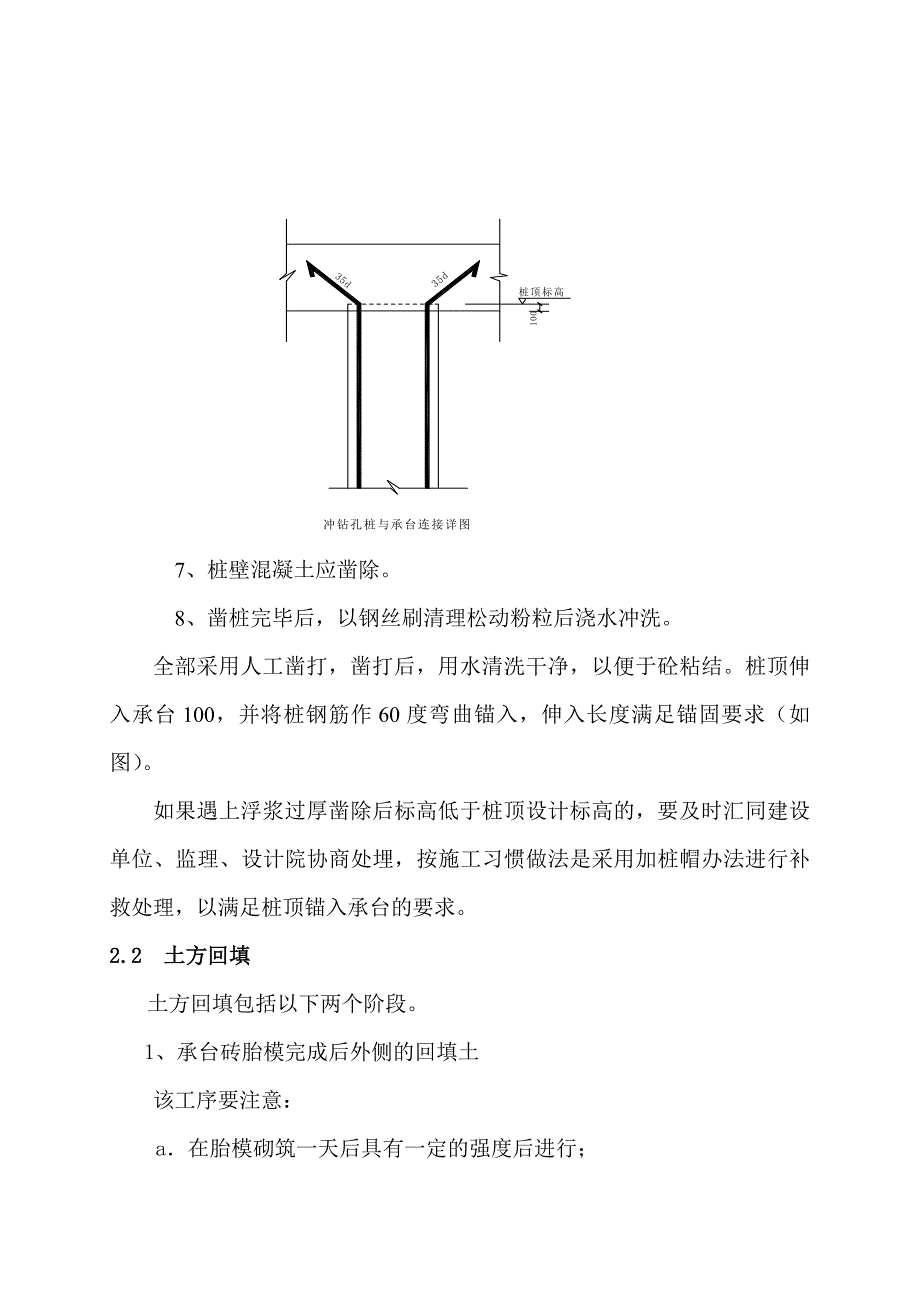

3、m以内，以小锤验纵横向分别凿出纵横条纹直至设计标高。6、凿桩应细致避免掉角。7、桩壁混凝土应凿除。8、凿桩完毕后，以钢丝刷清理松动粉粒后浇水冲洗。全部采用人工凿打，凿打后，用水清洗干净，以便于砼粘结。桩顶伸入承台100，并将桩钢筋作60度弯曲锚入，伸入长度满足锚固要求（如图）。如果遇上浮浆过厚凿除后标高低于桩顶设计标高的，要及时汇同建设单位、监理、设计院协商处埋，按施工习惯做法是采用加桩帽办法进行补救处理，以满足桩顶锚入承台的要求。2.2 土方回填土方回填包括以下两个阶段。1、承台砖胎模完成后外侧的回填土该工序要注意：a在胎模砌筑一天后具有一定的强度后进行；b回填土分层夯实时要做好胎膜的加固措
4、施，防止胎膜破坏；回填土的质量要根据设计要求选用材料，根据规范及设计要求进行分层夯实，及时检验其密实度及其符合设计要求。 施工工艺： 1施工准备 （1）、材料 A、回填土：宜优先利用沟槽中挖出的优质土。回填土内不得含有有机杂质，粒径不应大于50mm，含水量应符合压实要求。 B、填土材料如无设计要求，应符合下列规定： a碎石、砂土（使用细、粉砂时应取得设计单位同意）和爆破石碴，可作表层以下的填料。b含水量符合压实要求的粘性土，可作各层的填料。（2）、作业条件 A、填土基底已按设计要求完成或处理好，并办理验槽签证。 B、基础、地下构筑物及地下防水层、保护层等已进行检查和办好隐蔽验收手续，且结构已达
5、到规定强度。 C、土方回填前应根据工程特点、填料种类、设计压实系数，施工条件和压实工艺等合理确定填料含水量、每层填土厚度和压实工艺等合理确定填料含水量、每层填土厚度和压实遍数等施工参数。重要的填方工程和路基，其参数通过压实测试来确定。 D、填土前，应做好水平高程的测设。基坑（槽）或沟坡边上按需要的间距打入水平桩，室内和散水的墙边应有水平标记。 2操作工艺 （1）、当填方基底为积土或耕植土时，如设计无要求，可采用推土机或工程机械压实5-6遍。 （2）、遇淤泥时，应先排水疏干，挖除淤泥，换填砂砾或抛填块石等方法处理后再行填土。 （3）、填筑粘性土，应在填土前检验填料的含水率。含水量偏高时，可采用翻
6、松晾晒，均匀掺入干土等措施；含水量偏低，可预先晒水湿润，增加压实遍数或使用大功率压实机械等措施。 （4）、填料为砂土或碎石类土（充填物为砂土）时，回填前宜充分洒水湿润，可用较重的平板振动器分层振实，每层振实不少于三遍。 （5）、回填上应水平分层找平夯实，分层厚度和压实遍数应根据土质、压实系数和机具的性能选定。 （6）、对有压实要求的填方，在的要夯或辗压时，如出现弹性变形的土俗称橡皮土），应将该部分土方挖除，另用砂土或含砂石较大的土回填。 （7）、采用机械压实的填土，在角隅用人工加以夯实。人工填土，每层填土厚度为150mm，夯重就为30-40kg，每层厚度为200mm， 夯重应为60-70kg。
7、打夯要领为“夯高过膝，一夯夺压半夯，夯排三次”。 夯实基坑（槽）、地坪，行夯路线由四边开始，夯向中间。 （8）、每层填土压实都应干容重试验，用环刀法取样，基坑每20-50m长度取样一组（每个基坑不少于一组）；基槽或管沟回填，按长度20-50m取样一组；室内填土按100-500m2取样一组；场地平整按400-900m2取样一组。 采用灌砂（或灌水）法取样时，取样数量可较环刀法适当减少，并注意正确取样的部位和随机性。取样确定压实的事的干密度， 应有90%以上符合设计要求，允许偏差不得大于0.08g/cm3，且应分散不得集中。2.3 底板施工分区本工程底板面积较大，底板施工工序为：测量放线底板、承台
8、、地梁沟槽土方开挖沟槽底砼垫层桩头处理砖模防水承台、地梁钢筋绑扎底板筋底层钢筋绑扎管线预埋底板上层钢筋及竖向插筋固定止水带安装底板高低差处及止水带下墙模板安装加固底板砼浇筑。第三节 地下室底板垫层、模板施工3.1 底板垫层施工 砼垫层分区和施工顺序与土方开挖相同，包括砼底板、承台、地梁的砼垫层；承台、地梁的砼垫层先施工，然后在上面砌承台、地梁砖模，然后回填底板垫层下回填土，再施工底板垫层。施工这部分，应注意保证基坑几何空间尺寸的准确，砼垫层施工前，用6 2000钢筋头打入土中控制作为标高。3.2 底板模板施工本工程底板、承台部分模板均采用砖模形式，底板高低台阶分界处及外墙止水带处吊模采用木模。
9、1、施工工序砖模施工工序：土方开挖成型放承台、地梁线按线砌筑砖模砖模抹灰防水防水保护层砖模加固止水带吊模施工工序：外墙钢筋绑扎加固按放线位置焊接底部定位钢筋支18厚模板弹线穿螺杆立竖楞方木绑钢管，拧紧螺杆绑钢丝绳，校准成型2、技术细节 砖模施工： 地下室底板外围，地梁、承台外模均采用MU7.5砖，M5砂浆砌筑成型。 砖模上需做防水层及其保护层，则会因角度不同而砌筑细节有所不同，砖模按下图所示施工： 凡砖模净高小于1M时为120墙厚，大于1M小于1.5M时为240墙厚。 止水带吊模施工：外墙水平施工缝留在距底板面150处，设一条3400钢板止水带，支模方法：A、底部定位钢筋安装：定位钢筋需满足托
10、住模板、防止胀模、防止模板内移的要求。托住模板、防止胀模采用14钢筋弯成扁U形焊在剪力墙竖向钢筋上，两边各伸出175mm，间距1000，两侧摆设方木，并用木楔楔紧。（见插图）。B：顶部定位钢筋用止水螺杆替代，确保剪力墙截面尺寸。C：为了防止模板向内陷，特别是板与板的交接处无法穿螺杆，则当用铁钉连接竖楞和模板时，会因为由外向内用力而使搭接处模板内陷而出现错台，所以模板与竖楞的连接必须用铁钉由内向外钉牢。D：竖楞排列间距 300。E：横檩采用48钢管，钢管搭接使用一字扣件，搭接头设在两方木竖楞间隔内，上下排钢管搭接位置要错开，同时，用钢丝绳将上下排钢管绑扎在一起。：绑钢丝绳校准模板垂直度时，必须吊
11、铅锤进行。底板高低差处吊模：底板高低差处吊模采用木模，其下支架采用钢筋，间距，为了防止根部涨模，模板与支架钢筋伸出部分用木楔楔紧，上部采用拉杆固定三道，顶部拉杆焊接在底板面钢筋上（见插图），中部和底部拉杆则和低底板伸过来的面筋扣接（见插图），其余支模方法同止水带吊模。第四节 地下室底板、承台钢筋施工4.1 底板钢筋焊接施工1、地梁钢筋：主楼部分全部采用直螺纹连接接长钢筋，并按规范要求错开接头50，其余部分地梁钢筋采用闪光对焊加直螺纹连接接长。2、底板钢筋：全部采用闪光对焊加搭接42d接长。 对焊接头按规范要求提前送检，检验合格后方可进行底板钢筋绑扎。4.2 底板钢筋绑扎施工钢筋保护层厚度：底板
12、、承台、底梁底筋：50，面筋：35，外墙外侧钢筋：35，内侧钢筋：25。1、底板钢筋绑扎：底板钢筋工程量大，穿插复杂，必须注意施工顺序： （1）施工前弹出钢筋位置线，以确保钢筋绑扎后位置的正确性。（2）先绑扎承台、地梁钢筋，承台、地梁箍筋驳头需二个方向错开。 （3）承台、地梁钢筋绑扎完成后，按弹出的底板钢筋位置线，先铺底板下层钢筋，根据底板受力情况，确定下层钢筋哪个方向的钢筋在下面。原则上应首先满足受力主筋保护层位置。 （4）钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分可梅花型绑扎，双向受力钢筋应满绑。 （5）、底排筋用C35砼垫块垫起，间距800，梅花状布置。200200（6）、绑扎
13、完下层钢筋后，摆放钢筋马凳，底部与下层筋点焊固定，在马凳上纵向或横向固定定位钢筋20 1000，然后再绑扎上层钢筋，钢筋马凳如下图。（7）、由于基础底板及地梁的受力的特点，上、下层的钢筋接头位置应符合设计要求。2、挡土墙插筋：外墙竖向钢筋采取一次性插到下一层楼面的方法，要求沿底板边搭设钢管架防止竖筋偏位、倾覆，钢管架搭设方法详见后面地下室墙柱施工方案，施工时应严格控制竖筋顶标高。3、柱插筋：柱四角的主筋落到底板底层钢筋网上，其他钢筋入底板内45d，上部采用50%接头错开，短筋应超出底板面500。为了保证墙、柱钢筋的正确位置，在防水保护层上放出轴线及墙柱位置线，经工程技术组仔细验线确认无误后，再
