1、第一章 编制依据1.1施工合同表 1.1-1合 同 名 称编 号签订日期1.2施工图表 1.2-1 图 纸 名 称编 号出图日期 联合厂房 建筑图 联合厂房 结构图1.3主要标准图集表 1.3-1类别名 称编 号国家混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-2建筑物抗震结构详图（砖墙楼房）04G329-3吊车轨道连接及车挡（使用于钢吊车梁05G525实腹式钢吊车梁（中轻级工作制A1A5 Q345钢）03SG520-2门式钢架轻型房屋钢结构（有吊车）04SG518铝合金门窗02J603-1塑料门窗07J604

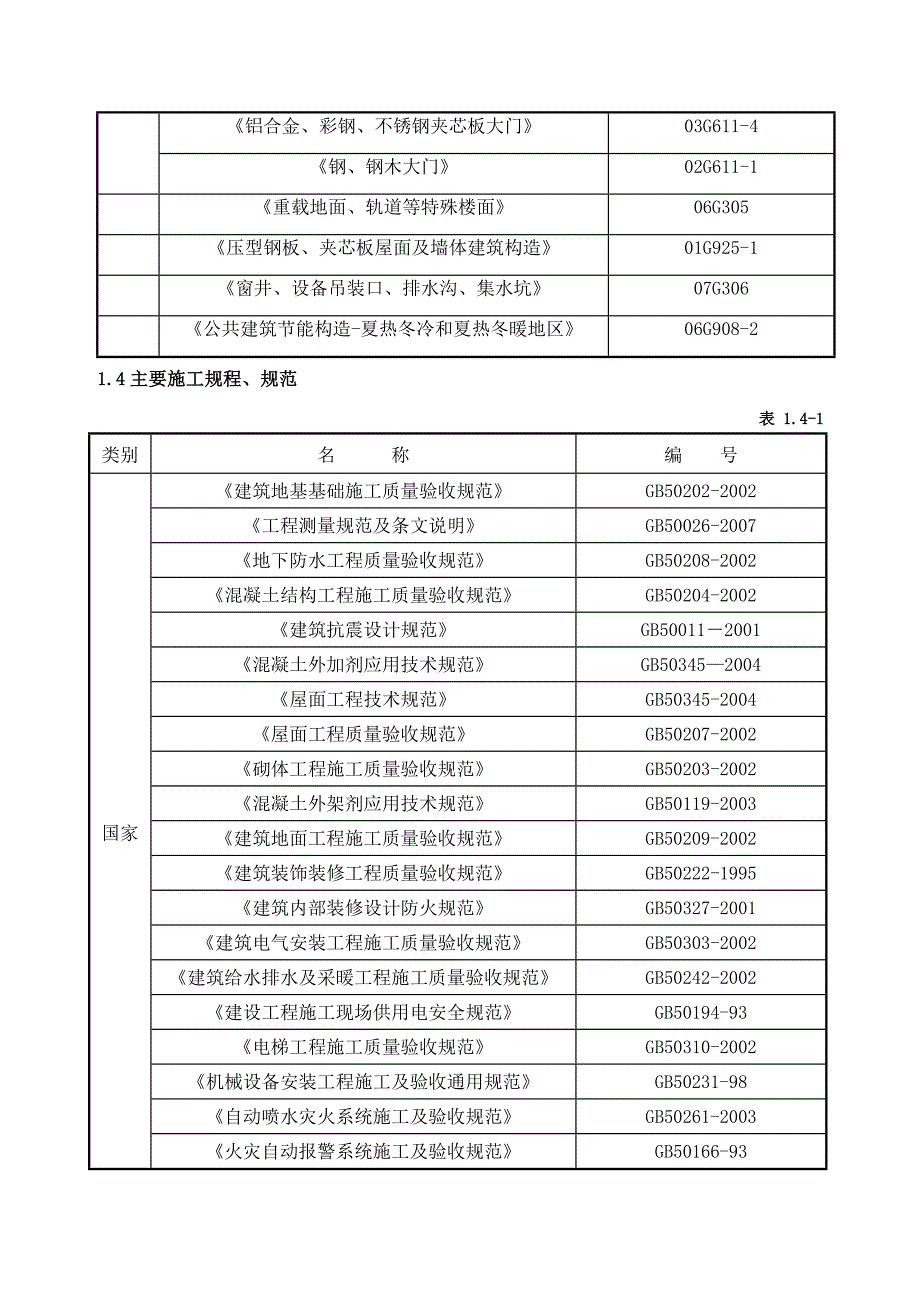

2、木门窗04J601-1工程做法05J909平屋面建筑构造99J201-2公共建筑卫生间02J915楼梯、栏杆、栏板（一）06G403防火门窗03J609铝合金、彩钢、不锈钢夹芯板大门03G611-4钢、钢木大门02G611-1重载地面、轨道等特殊楼面06G305压型钢板、夹芯板屋面及墙体建筑构造01G925-1窗井、设备吊装口、排水沟、集水坑07G306公共建筑节能构造-夏热冬冷和夏热冬暖地区06G908-21.4主要施工规程、规范表 1.4-1类别名 称编 号国家建筑地基基础施工质量验收规范GB50202-2002工程测量规范及条文说明GB50026-2007地下防水工程质量验收规范GB50
3、208-2002混凝土结构工程施工质量验收规范GB50204-2002建筑抗震设计规范GB500112001混凝土外加剂应用技术规范GB503452004屋面工程技术规范GB50345-2004屋面工程质量验收规范GB50207-2002砌体工程施工质量验收规范GB50203-2002混凝土外架剂应用技术规范GB50119-2003建筑地面工程施工质量验收规范GB50209-2002建筑装饰装修工程质量验收规范GB50222-1995建筑内部装修设计防火规范GB50327-2001建筑电气安装工程施工质量验收规范GB50303-2002建筑给水排水及采暖工程施工质量验收规范GB50242-20

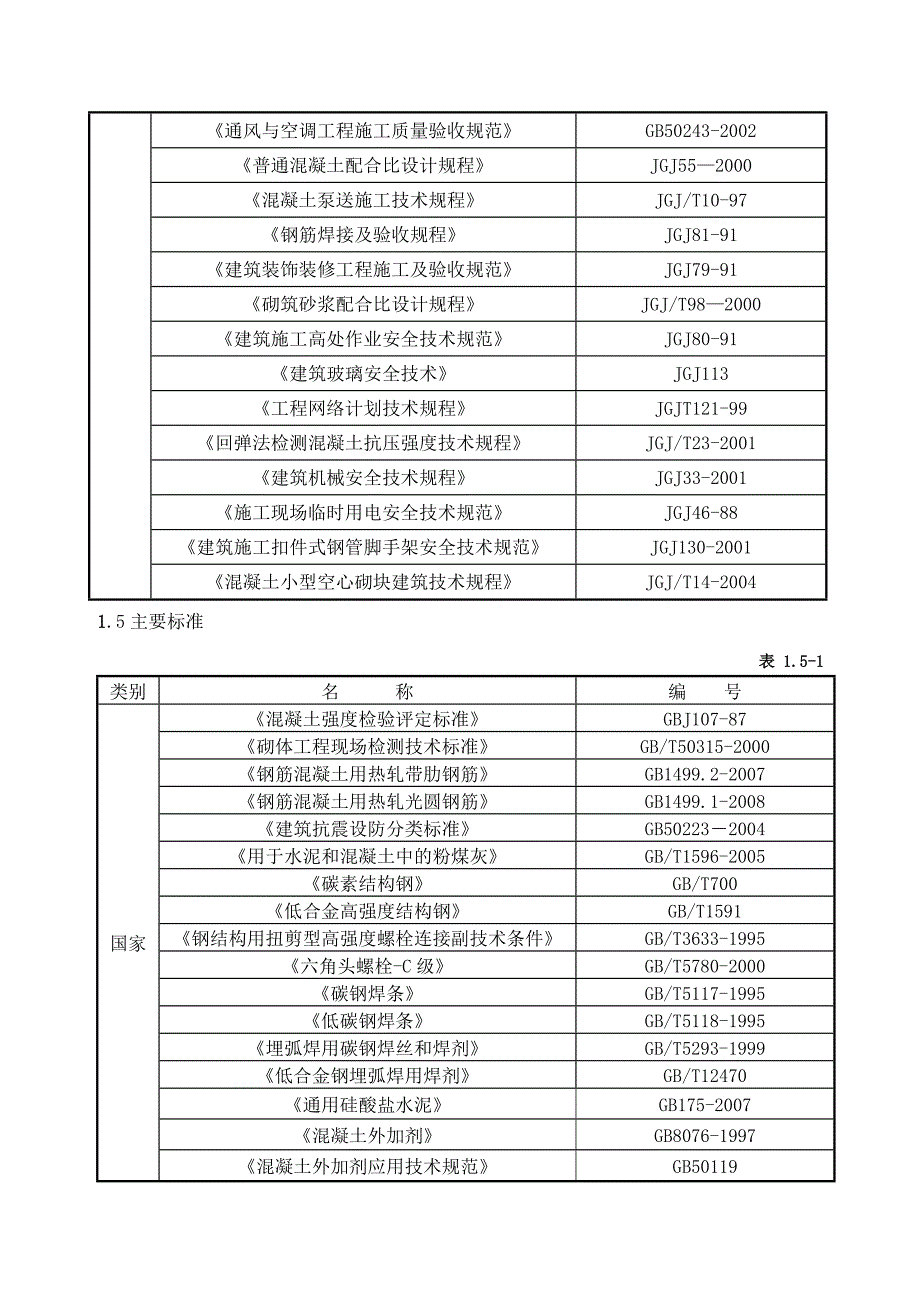

4、02建设工程施工现场供用电安全规范GB50194-93电梯工程施工质量验收规范GB50310-2002机械设备安装工程施工及验收通用规范GB50231-98自动喷水灾火系统施工及验收规范GB50261-2003火灾自动报警系统施工及验收规范GB50166-93通风与空调工程施工质量验收规范GB50243-2002普通混凝土配合比设计规程JGJ552000混凝土泵送施工技术规程JGJ/T10-97钢筋焊接及验收规程JGJ81-91建筑装饰装修工程施工及验收规范JGJ79-91砌筑砂浆配合比设计规程JGJ/T982000建筑施工高处作业安全技术规范JGJ80-91建筑玻璃安全技术JGJ113工程网
5、络计划技术规程JGJT121-99回弹法检测混凝土抗压强度技术规程JGJ/T23-2001建筑机械安全技术规程JGJ33-2001施工现场临时用电安全技术规范JGJ46-88建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001混凝土小型空心砌块建筑技术规程JGJ/T14-20041.5主要标准表 1.5-1类别名 称编 号国家混凝土强度检验评定标准GBJ107-87砌体工程现场检测技术标准GB/T50315-2000钢筋混凝土用热轧带肋钢筋GB1499.2-2007钢筋混凝土用热轧光圆钢筋GB1499.1-2008建筑抗震设防分类标准GB502232004用于水泥和混凝土中的粉煤灰GB/
6、T1596-2005碳素结构钢GB/T700低合金高强度结构钢GB/T1591钢结构用扭剪型高强度螺栓连接副技术条件GB/T3633-1995六角头螺栓-C级GB/T5780-2000碳钢焊条GB/T5117-1995低碳钢焊条GB/T5118-1995埋弧焊用碳钢焊丝和焊剂GB/T5293-1999低合金钢埋弧焊用焊剂GB/T12470通用硅酸盐水泥GB175-2007混凝土外加剂GB8076-1997混凝土外加剂应用技术规范GB50119混凝土质量控制标准GB50164-92行业钢筋焊接接头试验方法标准JGJ/T272001施工企业安全生产评价标准JCJ77-2003建筑施工现场环境与卫生
7、标准JGJ146-2004建筑施工安全检查标准JBJ59-991.6主要法规表 1.6-1名 称编 号中华人民共和国建筑法中华人民共和国主席令第91号中华人民共和国计量法中华人民共和国主席令第28号中华人民共和国环境保护法中华人民共和国主席令第22号中华人民共和国安全生产法中华人民共和国主席令第70号建设工程质量管理条例中华人民共和国国务院令第279号房屋建筑工程和市政基础设施工程竣工验收备案管理暂行办法建设部第78号令湖南省城镇建设基本建设档案管理暂行办法湘政办发（1981）61号1.7其它相关文件表 1.7-1名 称编 号本工程岩土工程勘察报告建设业10项新技术及其应用2005年版中国新兴
8、建设开发总公司综合管理体系文件ZXJZ 2002中国新兴建设开发总公司工程技术质量管理标准Q/ZXJZ GJ01-2005中国新兴建设开发总公司文明施工安全管理标准Q/ZXJZ SG01-2005第二章 工程概况2.1 工程简介本项目位于湖南省长沙县东八线和映霞路相交处。规划用地面积4.316万，总建筑面积为4.166万，共有3栋建筑物，分别为研发楼、食堂及员工倒班宿舍和联合厂房。联合厂房位于本项目的东边，总建筑面积为8585.5，建筑层数为地上一层，最大建筑高度15.7m，结构形式为门式钢架结构，设计使用年限为50年，抗震设防烈度为6度，耐火等级为二级。情如下表所示：工 程 简 况 表 2.
9、1-1项 目内 容工程名称联合厂房地理位置长沙县东八线和映霞路相交处建设单位长沙哈量凯帅精密机械有限公司勘察单位山东省工程勘察设计院设计单位煤炭工业济南设计研究院监理单位质量监督单位长沙县质量监督站施工单位中国新兴建设开发总公司长沙分公司合同工期资金来源建设单位自筹合同承包范围施工图纸中所包括的全部内容合同质量目标合格2.2建筑设计概况序号项 目内 容1建 筑功 能厂房、仓库、办公室2建筑特点结构类型新颖，外观美观大方3建筑面积8585.54建 筑标 高0.00m=54.30m5建 筑高 度建筑总高15.7m 檐高13.5m6层 数三层7内外墙砌 体本工程室内地坪以下采用240厚、370厚页岩
10、砖，非承重外围护墙采用370厚及240厚页岩砖及250厚双层压型钢板复合保温墙体，内隔墙为120厚和240厚页岩砖及100厚夹芯板隔墙，空调车间内隔为250厚。9外装修墙面采用真石漆墙面、面砖墙面、双层压型钢板复合保温墙面10室内装修楼梯间顶 棚工 程一层：1、面浆饰面；2、2厚面层耐水腻子刮平；3、35厚底基防裂腻子分遍找平；4、5厚1:0.5:3水泥石灰膏砂浆打底；5、刷素水泥浆一道甩毛（内掺建筑胶）。二层三层：1、饰面；2、满刮2厚面层耐水腻子找平，面板接缝处贴嵌缝带，刮腻子抹平；3、满挂防潮涂料两道，横纵向各刷一道；4、纸面石膏板材用自攻螺丝与龙骨固定，中距200，螺丝与板边长边10，
11、短边15；5、C型轻钢覆面横撑龙骨CB5020间距1200，用挂插件与次龙骨连联接；6、C型轻钢覆面横撑龙骨CB5020用吸顶吊件联接，间距800，次龙骨与次龙骨间距400；7、龙骨吸顶吊件中距横向400，纵向800，用膨胀螺丝与钢筋混凝土板固定。楼、地面工 程一层：1、20厚磨光花岗石地面，水泥浆擦缝；2、30厚1:3干硬性水泥砂浆结合层，表面撒水泥粉； 3、水泥浆一道（内掺建筑胶）；4、60厚C15混凝土垫层；5、素土夯实。二层三层：1、10厚地砖，水泥浆擦缝；2、20厚1:3干硬性水泥砂浆结合层，表面撒水泥粉；3、水泥浆一道（内掺建筑胶）；4、钢筋现浇混凝土楼板。内墙面工 程1、涂料饰面
12、；2、2厚面层耐水腻子分遍刮平；3、9厚1:0.5:3水泥石灰膏砂浆分遍抹平。踢脚1、5厚1:3水泥浆打底划出纹道；2、10厚水泥砂浆粘结层（内掺建筑胶）；3、1015厚地砖踢脚，踢脚高120，稀水泥浆檫缝。卫生间顶 棚工 程1、铝合金条板与配套专用龙骨固定；2、与铝合金配套的专用龙骨，间距1200，用吊件与钢筋吊杆联接厚找平；3、10厚镀锌低碳钢丝吊杆，双向中距1200，吊杆上部与板底预留吊环固定；4、现浇混凝土板底预留A10钢筋吊环，双向中距1200。楼、地面工 程一层：1、20厚面砖防水地面，水泥浆擦缝；2、30厚1:3干硬性水泥砂浆结合层，表面撒水泥粉；3、1.5厚聚氨酯防水层或2厚聚合物水泥基防水涂料；4、1:3水泥砂浆或最薄处30厚C20细石混凝土找坡层抹平；5、水泥浆一道（内掺建筑胶）；6、60厚C15混凝土垫层；7、素土夯实。二层三层：1、20厚面砖防水地面，水泥浆擦缝；2、30厚1:3干硬性水泥砂浆结合层，表面撒水泥粉；3、1.5厚聚氨酯防水层或2厚聚合物水泥基防水涂料；4、1:3水泥砂浆或最薄处30厚C20细石混凝土找坡层抹平；5、水泥浆一道（内掺建筑胶）；6、钢筋现浇混凝土楼板。内墙面工 程1、白水泥擦缝；2、釉面砖（粘贴前墙砖充分浸湿）；3、4厚强力胶粉泥粘结层，揉挤压实；4、1.5厚聚合物水泥基复合防水涂料防水层；
