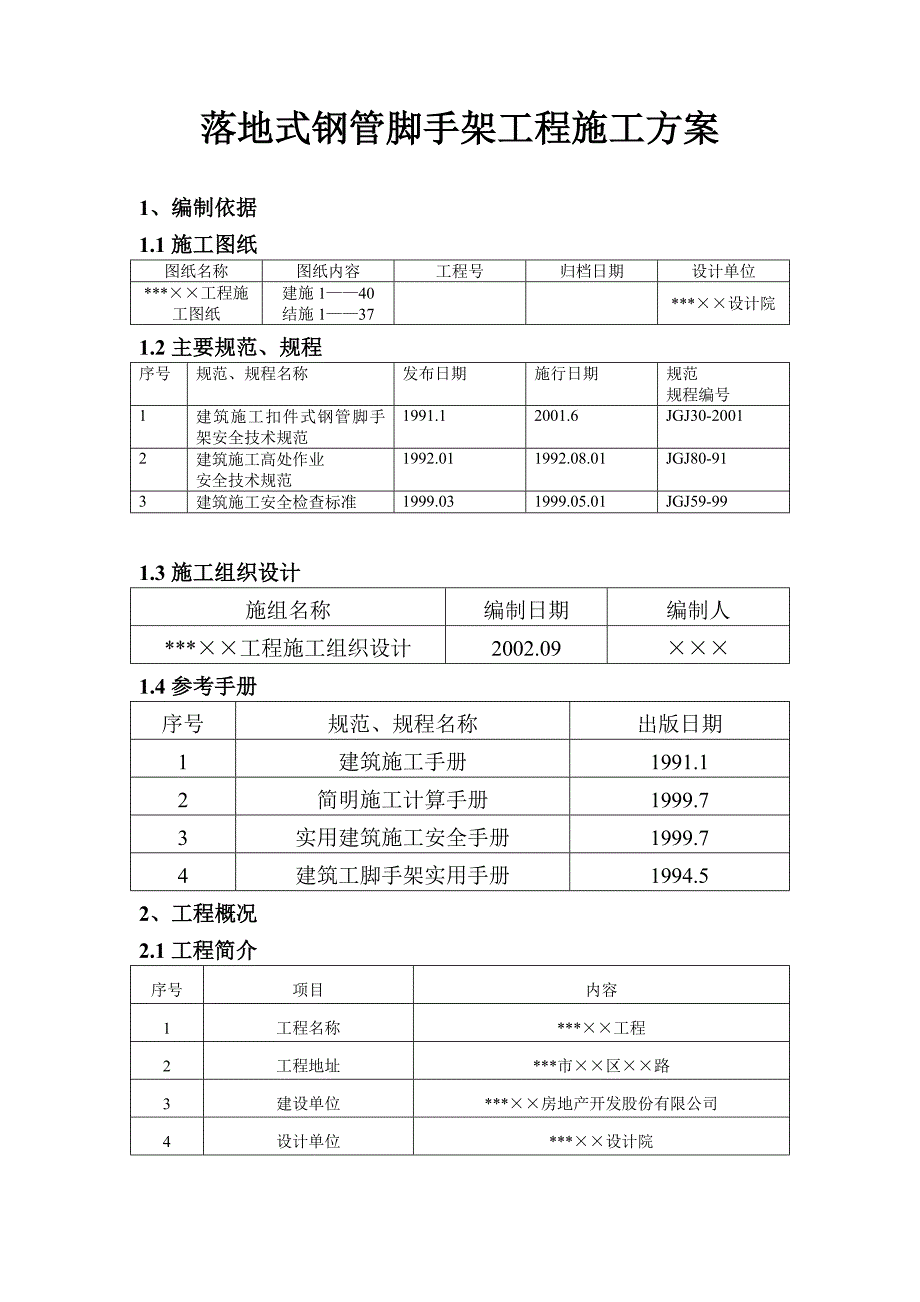

1、落地式钢管脚手架工程施工方案1、编制依据1.1施工图纸图纸名称图纸内容工程号归档日期设计单位*工程施工图纸建施140结施137*设计院1.2主要规范、规程序号规范、规程名称发布日期施行日期规范规程编号1建筑施工扣件式钢管脚手架安全技术规范1991.12001.6JGJ30-20012建筑施工高处作业安全技术规范1992.011992.08.01JGJ80-913建筑施工安全检查标准1999.031999.05.01JGJ59-991.3施工组织设计施组名称编制日期编制人*工程施工组织设计2002.091.4参考手册序号规范、规程名称出版日期1建筑施工手册1991.12简明施工计算手册1999.

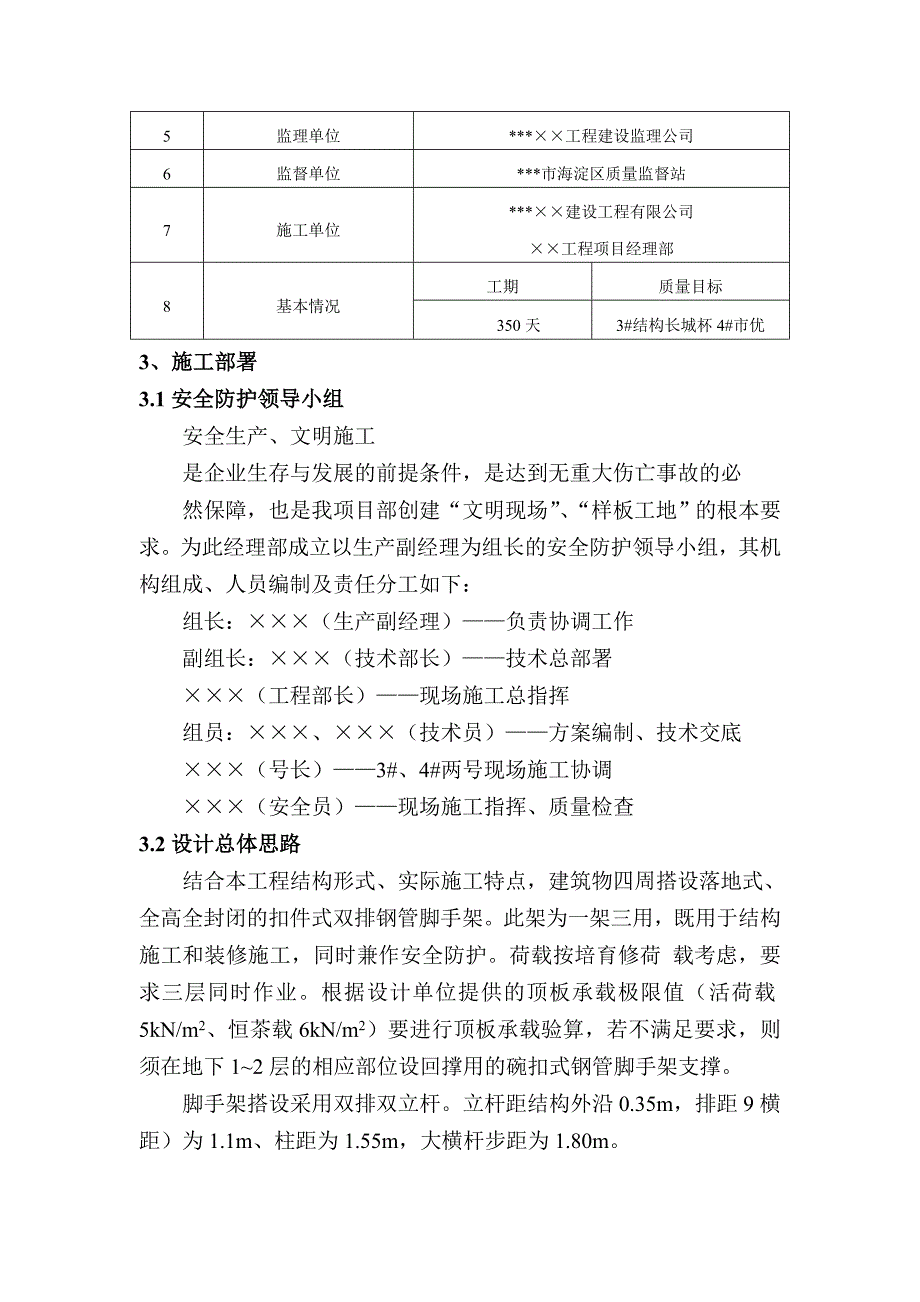

2、73实用建筑施工安全手册1999.74建筑工脚手架实用手册1994.52、工程概况2.1工程简介序号项目内容1工程名称*工程2工程地址*市区路3建设单位*房地产开发股份有限公司4设计单位*设计院5监理单位*工程建设监理公司6监督单位*市海淀区质量监督站7施工单位*建设工程有限公司工程项目经理部8基本情况工期质量目标350天3#结构长城杯4#市优3、施工部署3.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场”、“样板工地”的根本要求。为此经理部成立以生产副经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：
3、组长：（生产副经理）负责协调工作副组长：（技术部长）技术总部署（工程部长）现场施工总指挥组员：、（技术员）方案编制、技术交底（号长）3#、4#两号现场施工协调（安全员）现场施工指挥、质量检查3.2设计总体思路结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。荷载按培育修荷 载考虑，要求三层同时作业。根据设计单位提供的顶板承载极限值（活荷载5kN/m2、恒茶载6kN/m2）要进行顶板承载验算，若不满足要求，则须在地下12层的相应部位设回撑用的碗扣式钢管脚手架支撑。脚手架搭设采用双排双立杆。立杆距结

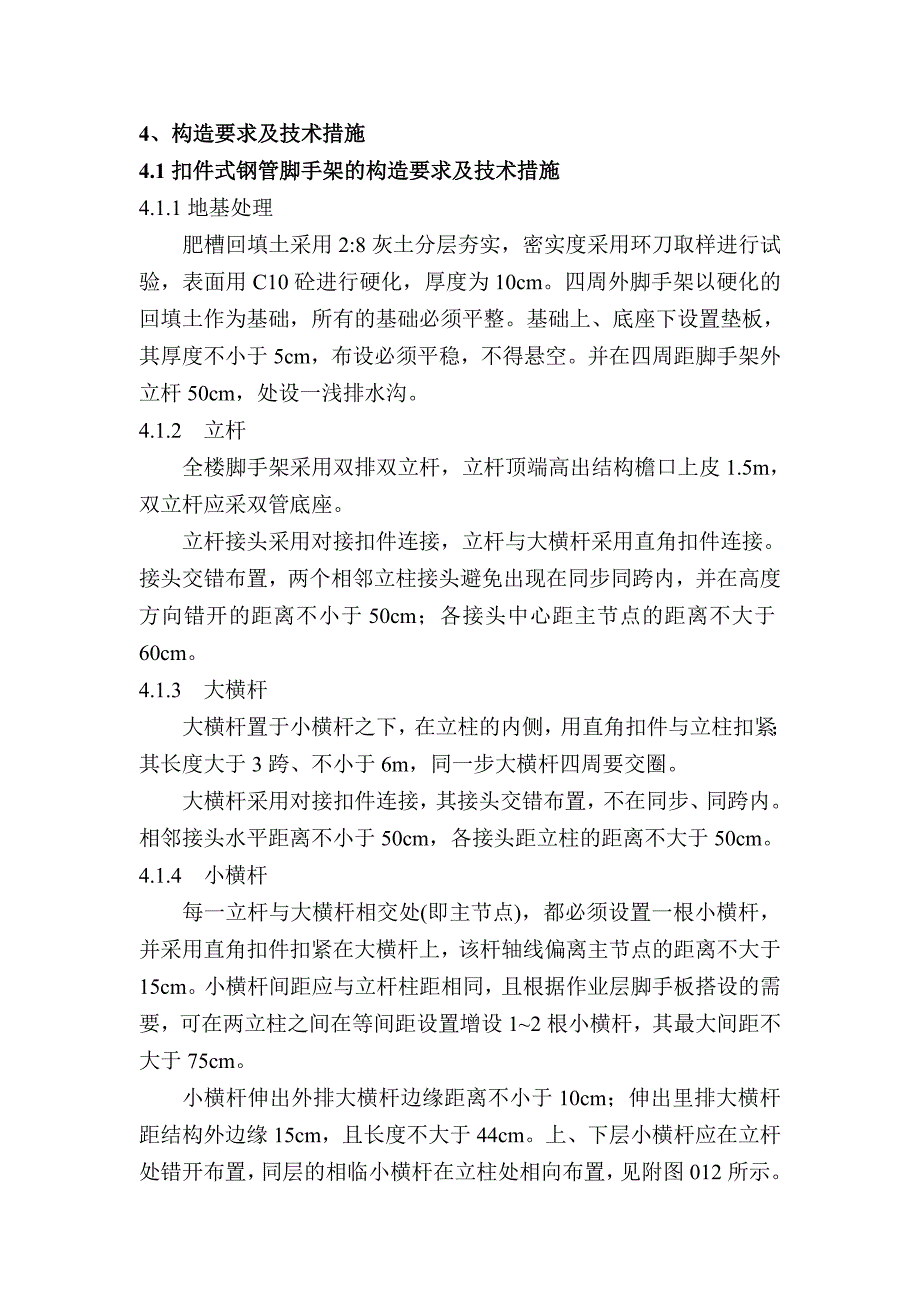

4、构外沿0.35m，排距9横距）为1.1m、柱距为1.55m，大横杆步距为1.80m。4、构造要求及技术措施4.1扣件式钢管脚手架的构造要求及技术措施4.1.1地基处理肥槽回填土采用2:8灰土分层夯实，密实度采用环刀取样进行试验，表面用C10砼进行硬化，厚度为10cm。四周外脚手架以硬化的回填土作为基础，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于5cm，布设必须平稳，不得悬空。并在四周距脚手架外立杆50cm，处设一浅排水沟。4.1.2 立杆全楼脚手架采用双排双立杆，立杆顶端高出结构檐口上皮1.5m，双立杆应采双管底座。 立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交
5、错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。4.1.3 大横杆大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6m，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。4.1.4 小横杆每一立杆与大横杆相交处(即主节点)，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间
6、距设置增设12根小横杆，其最大间距不大于75cm。小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm，且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置，见附图012所示。4.1.5 纵、横向扫地杆纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。北侧裙房顶板存在较大高差，则将高处的纵向扫地杆向低处延长两跨与立柱固定。靠边坡的立柱轴线到边坡的距离不小于50cm，并对此立杆：采取双向斜拉加固措施。4.1.6 剪刀撑本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横
7、向水平杆同步搭设，用通长剪刀撑沿架高连续布置。双立杆部位采用双杆通长剪刀撑，单立杆部位则采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在4560之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度100cm，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离10cm。 横向斜撑搭设在主楼脚手架部位，在同节内、由底至顶层呈“之”字型
8、、在里、外排立柱之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。除拐角处设横向斜撑外，中间应每隔6跨设置一道。4.1.7 脚手板脚手板采用松木、厚5cm、宽3545cm、长度不少于3.5m的硬木板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。首层满铺一层脚手板，以上每隔六层也要满铺一层脚手板，并设置安全网及防护栏杆。 脚手板设置在三根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌铁丝箍绕23圈固定。当脚手板长度小于2m时，可采用两根小横杆，并将板两端与其可靠固定，以防倾翻。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均
9、不大于15cm。靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。4.1.8 连墙件连接件采用刚性连执着，垂直间距为3.60m、水平间距为4.05m。连墙杆用483.5的钢管，它与脚手架、建筑物的连接采用直角扣件。在结构每一外框架柱处设一组双杆箍柱式拉杆与框架柱拉结。在顶板上丙框架柱间中点处，距结构处皮1.5m处预理II25钢筋（加工尺寸与悬挑架预埋件相同），用483.5的钢管与脚手架可靠的转角处，于框架柱上双向设置上述箍柱式拉杆。在建筑物的首层置两道连墙件。连墙件横 竖向顺序排列、无匀布置、与架体和结构立面垂直，并尽量靠近主节点（距主节点的
10、距离不大于30cm）。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。4.1.9防护设施脚手架要满挂全封闭式的密目安全网。密目网采用1.86.0m的规格，用风绳绑扎在模杆外立杆里侧。作业层网应高于平台1.2m，产基作业层下步架处设一道水平兜。在架内高度3.6m处设首层平网，往上每隔五步呀设隔层平网，施工层应设随层网。作业层脚 手架立杆于0.6m扼要1.2m处设有两道防护栏杆，底部侧面设18cm高的挡脚板。4.2卸料平台 从经济、实用的角度考虑，卸料平台设计为县挑式型钢平台，两楼各制2个，规格为5.0m4.5m1.5m（长宽高）悬挑长度为
11、3.0m。平台上要设有限定荷 载标牌，本工程卸料平台限重为1.5t。主梁、次梁分别采用I10工字钢，10槽钢，所有构件均为螺栓连拦，即为铰接。防护栏采用483.5钢管，分别在高75cm、150cm处设立两道，并与四周工字钢焊接。四周工字钢外侧面及防护栏均刷红白相间的油漆标识，并满布密目安全网。平台每侧两根619、20.0钢丝绳，每根绳设夹具不少于三个。钢丝绳与卸料平台钢管架接触处垫像胶胶皮，以缓冲钢丝绳的拉力。钢丝绳通过梁上侧模对拉螺栓孔拉接，但两根钢丝绳不得拉结于同一个对拉螺栓孔，并且预留的梁上预留的孔洞要保证能让上述钢丝绳穿 过，平台底面设5cm厚的脚 手板，满铺、铺牢、两端用8号镀锌铁丝
12、捆紧，并在四周设18cm高的踢脚板。卸料平台自第4层至9层每层设一个。4.5 脚手架出入口的构造该出入口设在 轴之间，挑空两根立杆、跨越三步三跨，大小为4.5m5.4m（宽高）。出入口处再搭设6.0m4.5m6.0m（宽高）的防护棚，上铺5cm厚的双层脚手板。在出入口两侧的内、外排单位杆处分别增设一辅立杆，并高于门洞口12步，立柱用短斜撑相互联系。上方悬 倾家荡产立柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定，洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬 空处的整体性。门洞两侧分别增加两根余腹杆，当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在
13、其伸出端上，斜腹杆宜采用通长杆件，必须接长时间对接扣件连接。5、安全防护措施5.1电梯井洞口防护措施电梯井口设置不低于1.2m高的开启式防护门，用12的螺纹钢筋、按水平间距30cm、竖向间距40cm焊制而成，并在防护门上要刷漆、上锁、挂牌。电梯井筒内每隔一层在入口处设置一个用25钢筋、钢管及木板搭设的平台，中间一层用钢筋支托安全网一道，网上及平台以均不得存有杂物。电梯井内不准做垂直运输通道或拉圾通道。5.2结构临边的防护措施在结构四周边线内50cm处设置全封闭式护身栏，使用材料均采用483.5钢管。其高度不低于1.2m、立杆间距不大于2.5m 、竖向每隔0.6m设一道通长大横杆、每隔一根立杆设
14、一道三脚架。洞钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆四周满挂密目安全网、白天设警示牌、夜间设红色标志灯；临边四周1m范围内不准堆料、停放机具。5.3楼梯间防护措施楼梯的侧边利用脚手架做安全防护，架子立管从梯井内搭设，侧边沿楼梯坡度方向做一道1.2m高的护身栏，侧边底部设18cm高的挡脚板。5.4防雷避电措施采用避雷针与大横杆连通、连地线与整幢建筑物楼层内避雷系统连成一体的措施。避雷针共设置4根避雷针，避雷针采用12镀锌钢筋制作，高度不小于1m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。接地线采用404的镀锌扁钢，将立杆与整幢建筑物楼层内雷系统连成一体。
15、接地线的连接于10cm2，并将表面油漆及氧化层清除，露出金属珧泽并涂以中性凡士林。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置1个，位置不得选在人们经常走到的地方以避免跨免跨步电压的然害，防止拉地线遭机械伤害。两者的连执着采用焊接，焊接长度应大于2倍的扁钢宽度，焊完后再用接地阻测试仪测定电阻，要求冲击电阻不大于10。同时应注意检查与其它金属物或埋地电缆之间的安全距离（一般不小于3m）以免发生击穿事故。6脚手架的搭设及拆除施工工艺6.1落地式钢管脚手架塔设施工工艺落地脚手架搭设的工艺流程为：场地平整、夯实 基础承载实难、材料配备 定位设置通长脚手板、钢底座 纵向扫地杆 立杆 横向扫地杆 小横杆 大
