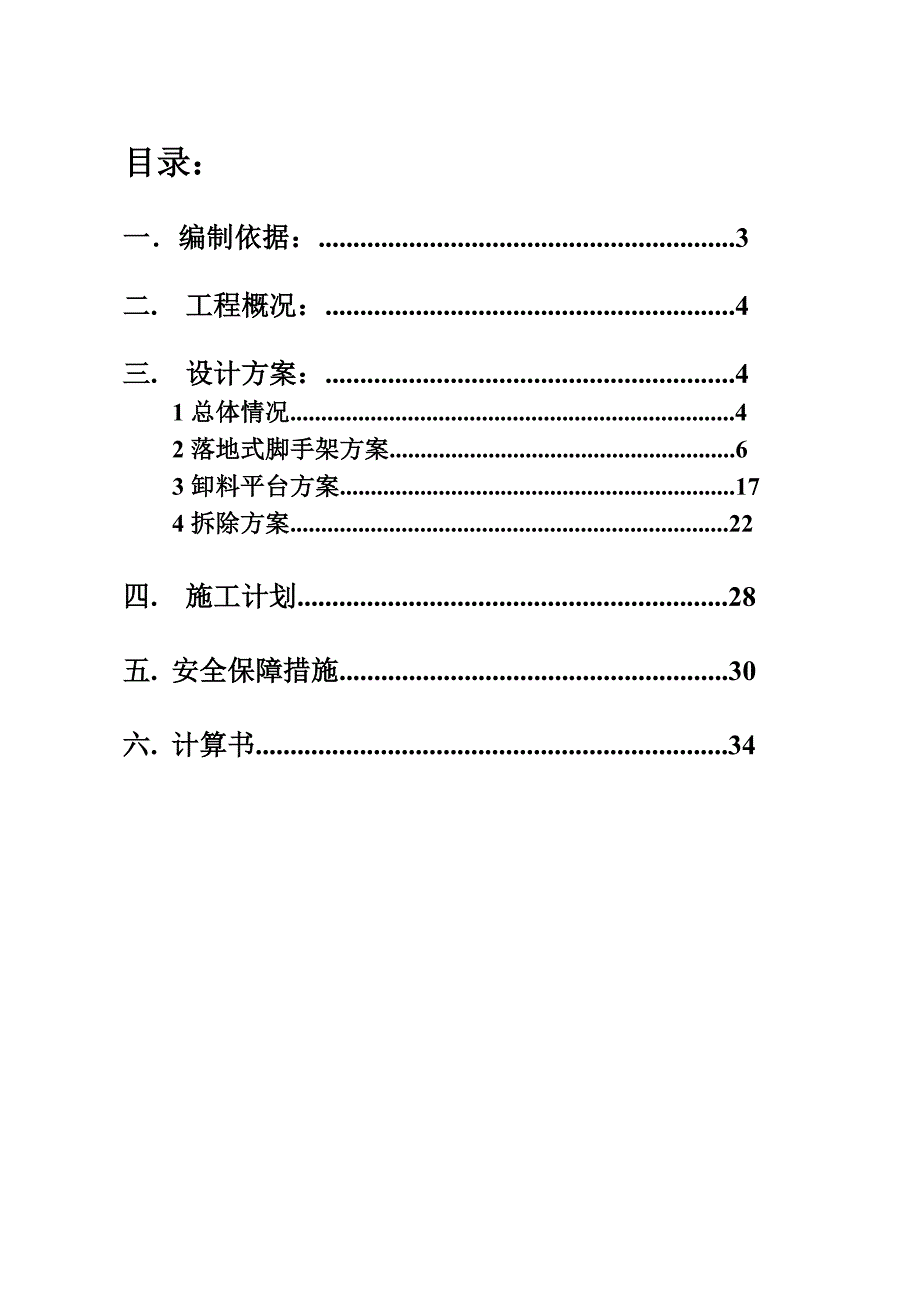

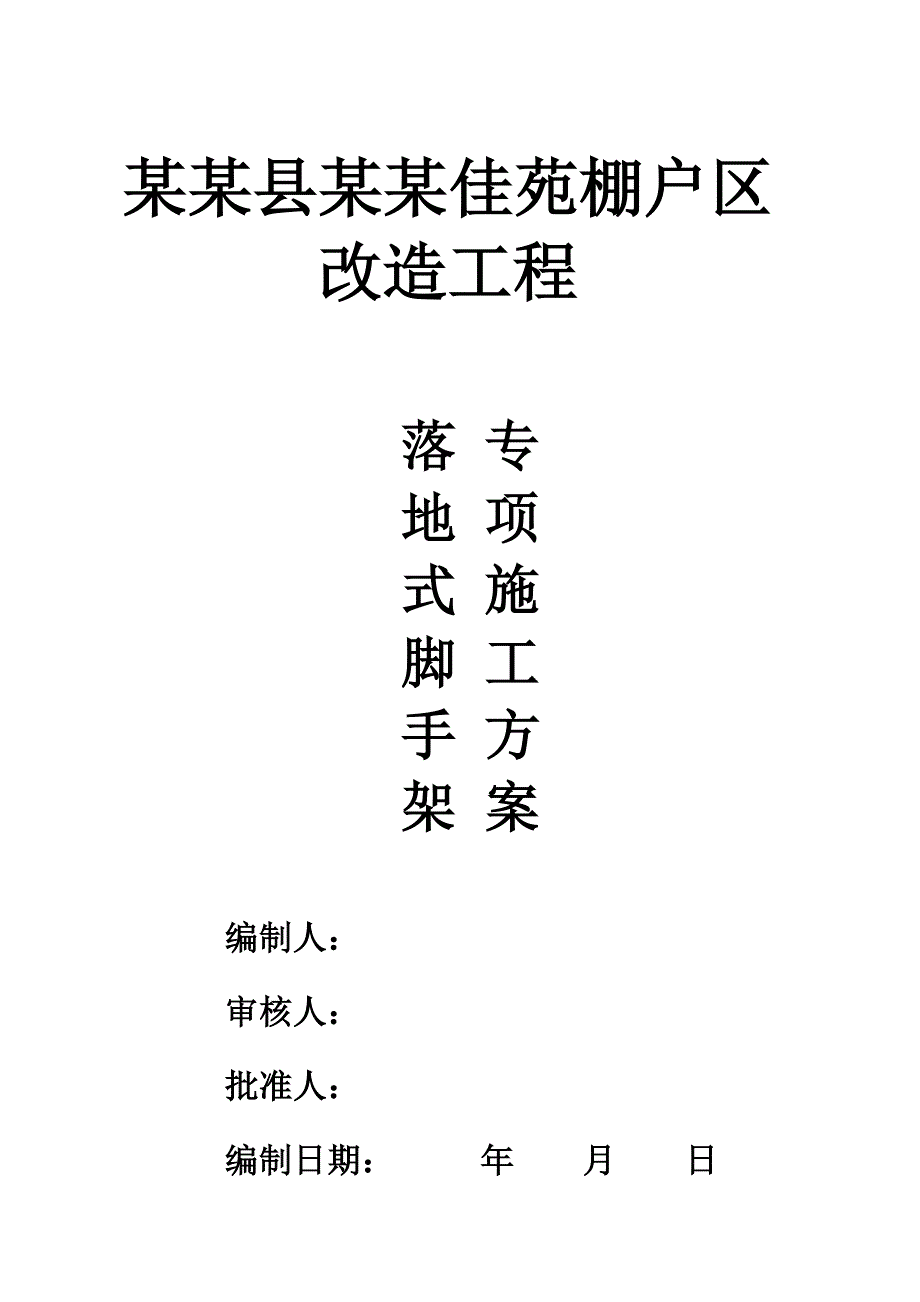

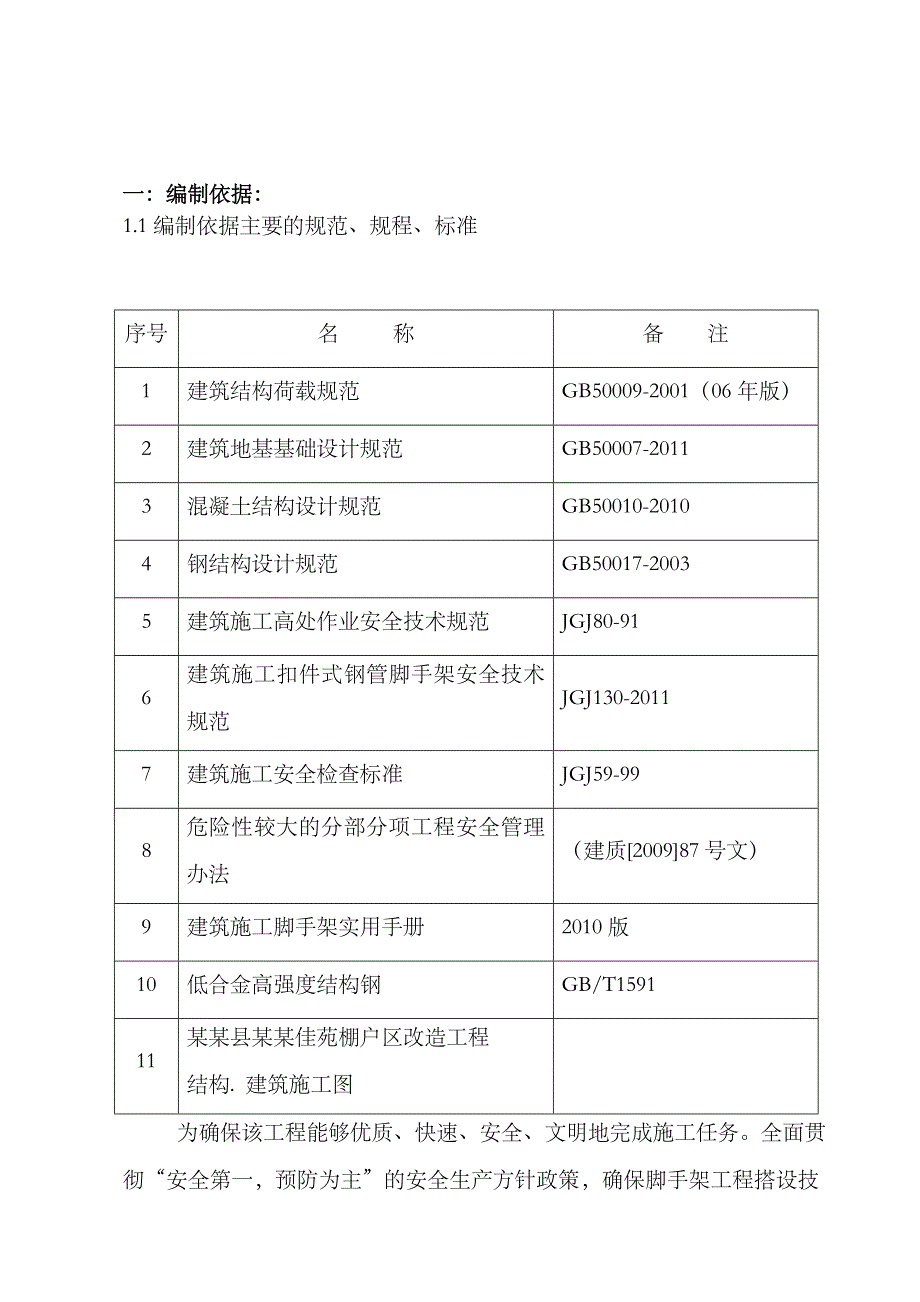

1、某某县某某佳苑棚户区 改造工程 落 专 地 项 式 施 脚 工 手 方 架 案 编制人： 审核人： 批准人： 编制日期： 年 月 日目录： 一 编制依据：.3二. 工程概况：.4三. 设计方案：.41总体情况.4 2落地式脚手架方案.63卸料平台方案.174拆除方案.22四. 施工计划.28五. 安全保障措施.30六. 计算书.34 一：编制依据：1.1编制依据主要的规范、规程、标准序号名 称备 注1建筑结构荷载规范GB50009-2001（06年版）2建筑地基基础设计规范GB50007-20113混凝土结构设计规范GB50010-20104钢结构设计规范GB50017-20035建筑施工高处
2、作业安全技术规范JGJ80-916建筑施工扣件式钢管脚手架安全技术规范JGJ130-20117建筑施工安全检查标准JGJ59-998危险性较大的分部分项工程安全管理办法（建质200987号文）9建筑施工脚手架实用手册2010版10低合金高强度结构钢GB/T159111某某县某某佳苑棚户区改造工程结构. 建筑施工图 为确保该工程能够优质、快速、安全、文明地完成施工任务。全面贯彻“安全第一，预防为主”的安全生产方针政策，确保脚手架工程搭设技术与管理措施落实到位，保证工程施工能够顺利进行，保障作业人员的人身健康与安全。特编制本脚手架专项施工方案，用以指导脚手架搭设工作，在确保施工安全的情况下为结构及
3、装饰装修工程施工创造条件。本方案主要介绍落地脚手架和卸料平台施工。二:工程概况2.1该工程由一座32层主楼和4层附带群楼组成。其中地下室1层; 高度99.6m,总建筑约面积约为34374 m2。其中地下室层高为4.8m,地面1-3层层高为4.0m,其他楼层均为3.0m.2.2脚手架工程2.2.1本工程外脚手架工程量大,总面积约47000m2,搭设总高度115m.2.2.2根据工程总体布置情况及垂直截面变化,该工程脚手架需要采用落地式脚手架与悬挑脚手架相结合方式进行搭设.并在建筑物塔吊方向设置卸料平台。2.2.3本工程脚手架工程主要采用48*3.0m钢管脚手架搭设。2.3脚手架结构施工阶段起围护
4、和支模操作作用,装饰阶段做操作层.通过确定施工方案并对脚手架的整体稳定、强度进行科学合理的验算并在施工过程严格按照方案执行以确保安全施工要求需要.三：设计方案:3.1总体情况:3.1.1根据工程实际情况.主楼和附带群楼层采用全封闭落地式脚手架搭设外架，7层以上结构采用分段悬挑脚手架搭设施工。3.1.2落地脚手架从首层开始搭设,搭设高度为24m，在土方回填完毕，地面硬化后后，开始搭设。3.1.3根据工程施工需要在主楼东侧楼层根据工程进展情况安装卸料平台。3.1.4施工顺序:根据施工总网络计划, 外架同时与楼层结构进行施工.3.1.3材料选择:(1)钢管：采用外径48mm，臂厚3.0mm的A3焊接
5、钢管，其质量要符合现行国家标准碳素结构钢(GB/T700)中Q235-级钢的规定。凡严重锈蚀、薄壁、严重弯曲及裂变的杆件不准采用，外架钢管采用黄色，扣件刷黄色防锈漆。(2)扣件：其材质应符合钢管脚手架扣件（GB15831）中的规定，且不得有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件应与钢管的贴面接触良好，扣件夹紧钢管时，开口处的最小距离要大于5mm。扣件的规格有三种：1）直角扣件：主要作大、小横杆与立杆的连接使用，也可作连接墙杆对脚手架连接使用，保持杆件连接呈固定十字状。2）回转扣件（也称万向扣件）：主要作斜杆与立杆，斜杆接长、立杆双管附绑加强联接使用。3）对接扣件：主要作立杆、大横杆、搁栅、防护
6、栏杆接长使用。凡严重锈蚀、变形、裂缝、螺栓螺纹已损坏的扣件不准采用；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。(3)脚手片采用规格为1200mm800mm由毛竹制作的竹串片板、竹笆板，不得使用腐烂、散边或破损严重的竹笆。(4)连墙件：采用483.0焊接钢管，其质量应符合现行国家标准碳素结构钢(GB/T700)中Q235-A级钢的规定。凡严重锈蚀、薄壁、严重弯曲及裂变的杆件不准采用。1)楼层高度超过4m，则在水平方向加密。2)拉结点在转角范围内和顶部处加密。3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。4)外墙装饰阶段拉结点，也须满足上述要求，确因施工
7、需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。(5)安全网：选用合格的聚氯乙烯编织的1.86m的密目式安全立网，经建设主管部门认证，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，符合要求。(6)型钢 ：其质量应符合现行国家标准碳素结构钢(GB/T700)中Q235-A级钢的规定。(7)预埋吊环：采用25 16光圆Q235A钢筋(8)钢丝绳：采用25#钢丝绳。(9)卡环：采用3.3#卡环3.2落地式脚手架方案 3.2.1技术参数脚手
8、架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上搭设高度(m)24钢管类型483立杆纵距(m)1.5立杆横距(m)0.8立杆步距(m)1.5双立杆计算方法不设置双立杆挡脚板2步1设脚手板2步1设横向斜撑4跨1设连墙件布置方式两步三跨连墙件连接方式扣件连接地区安康市某某县基本风压(kN/m2)0.4安全网全封闭3.2.2工艺流程场地平整、夯实、硬化基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆(格栅)剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。3.2.3 施工方法定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆
9、位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。1. 地基基础本工程脚手架地基基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。2. 立杆设置(1) 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣
10、件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3，顶层顶步采用搭接连接时，搭接部位扎结不少于2道，立杆顶端亦高出操作层上皮1.5m。(2) 上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与辅立杆采用旋转扣件连接，扣件数量不应少于2个。每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵横向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨
11、与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(3) 立杆的垂直偏差应控制在不大于架高的1/400。(4) 立杆及纵横向水平杆构造要求见下图。3. 大横杆、小横杆、剪刀撑设置(1)纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘
12、至搭接纵向水平杆杆端的距离不应小于100mm。当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm；(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；并且作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。使用竹笆脚手板时，双排脚手架的横向水平杆两端。应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于180mm。(3)高度在24m以下的单、双排脚手架均必须在脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；每道剪刀撑宽度不应小
