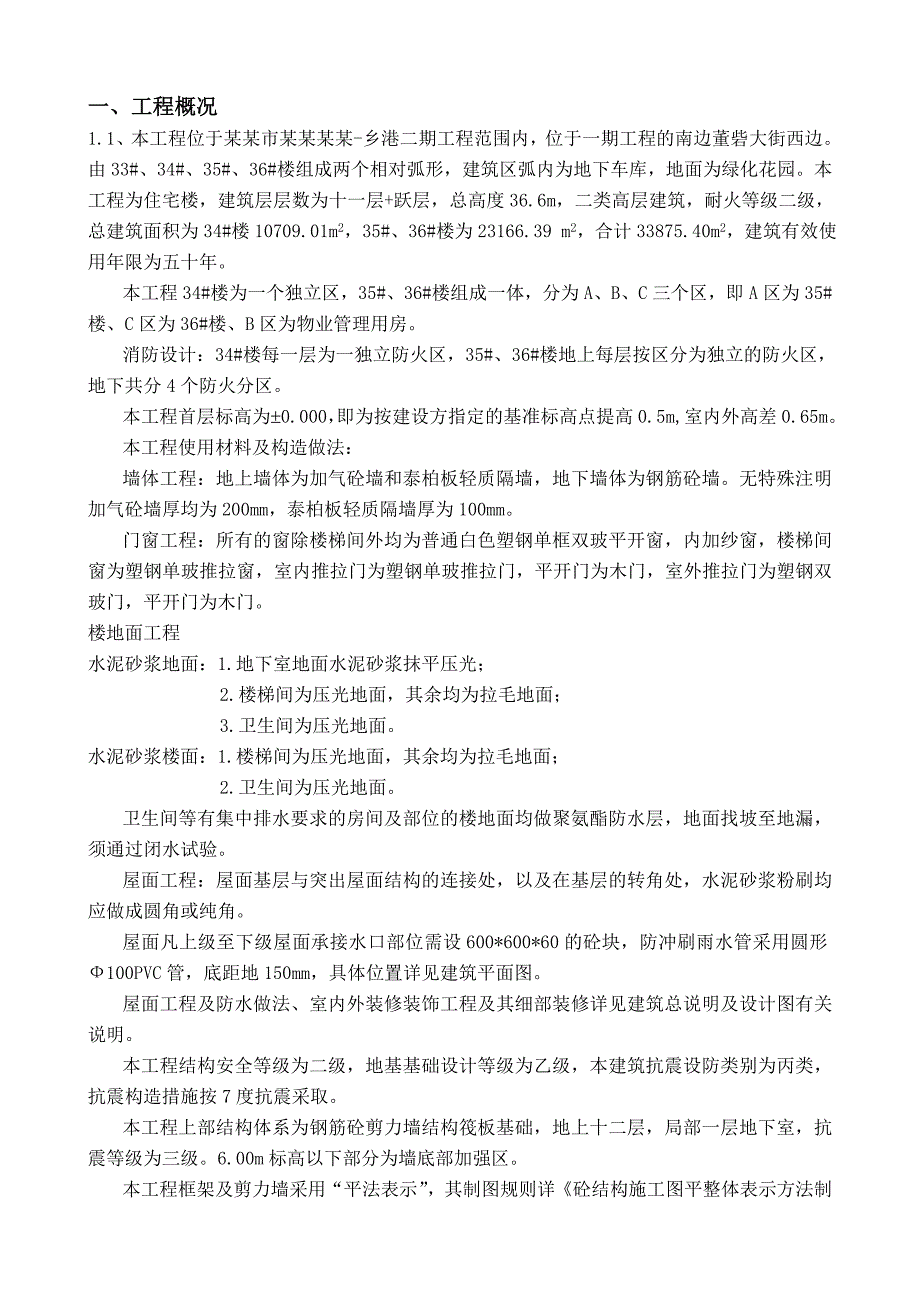

落地式脚手架施工组织设计方案.doc_第1页
第1页 / 共12页

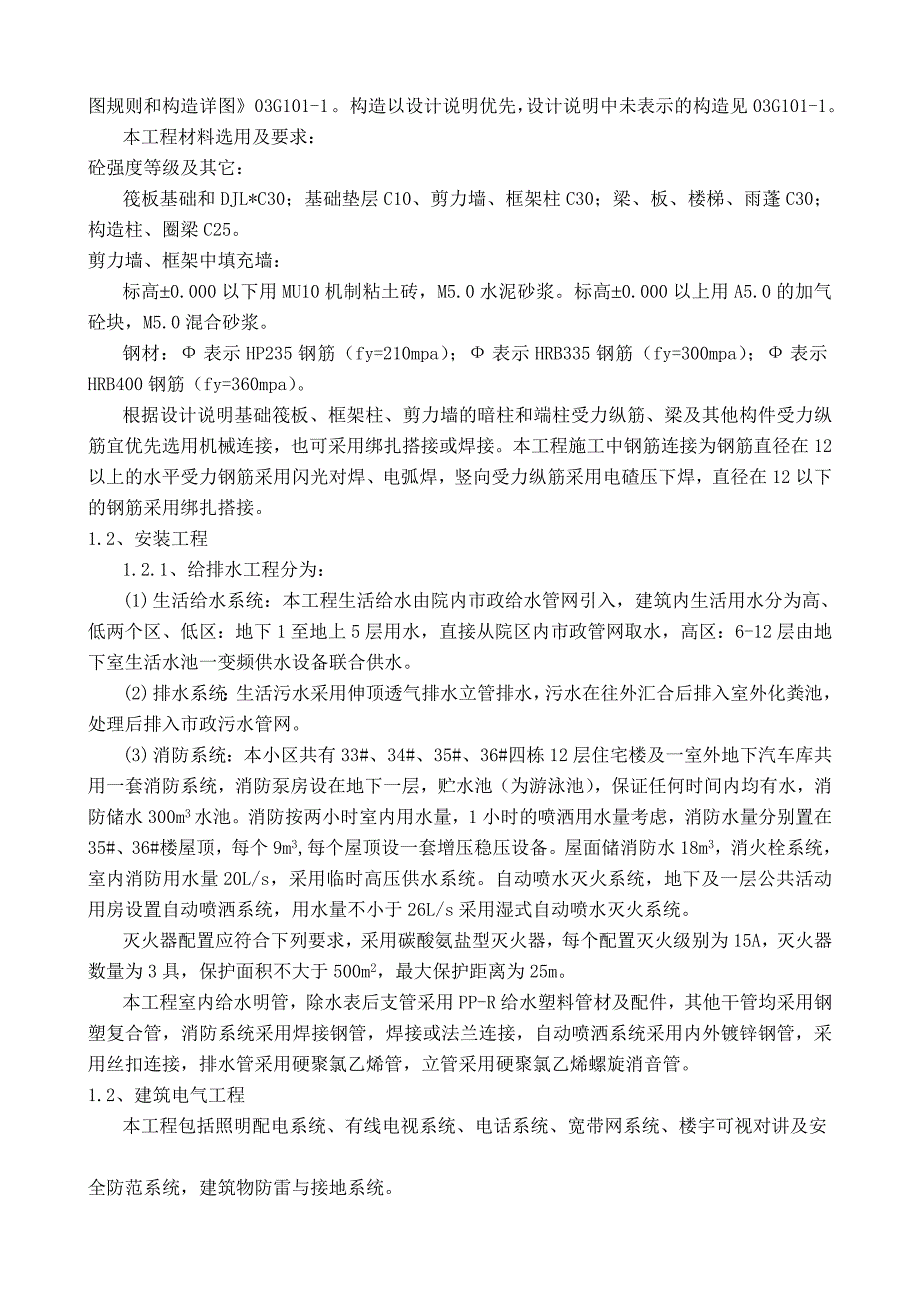

落地式脚手架施工组织设计方案.doc_第2页
第2页 / 共12页

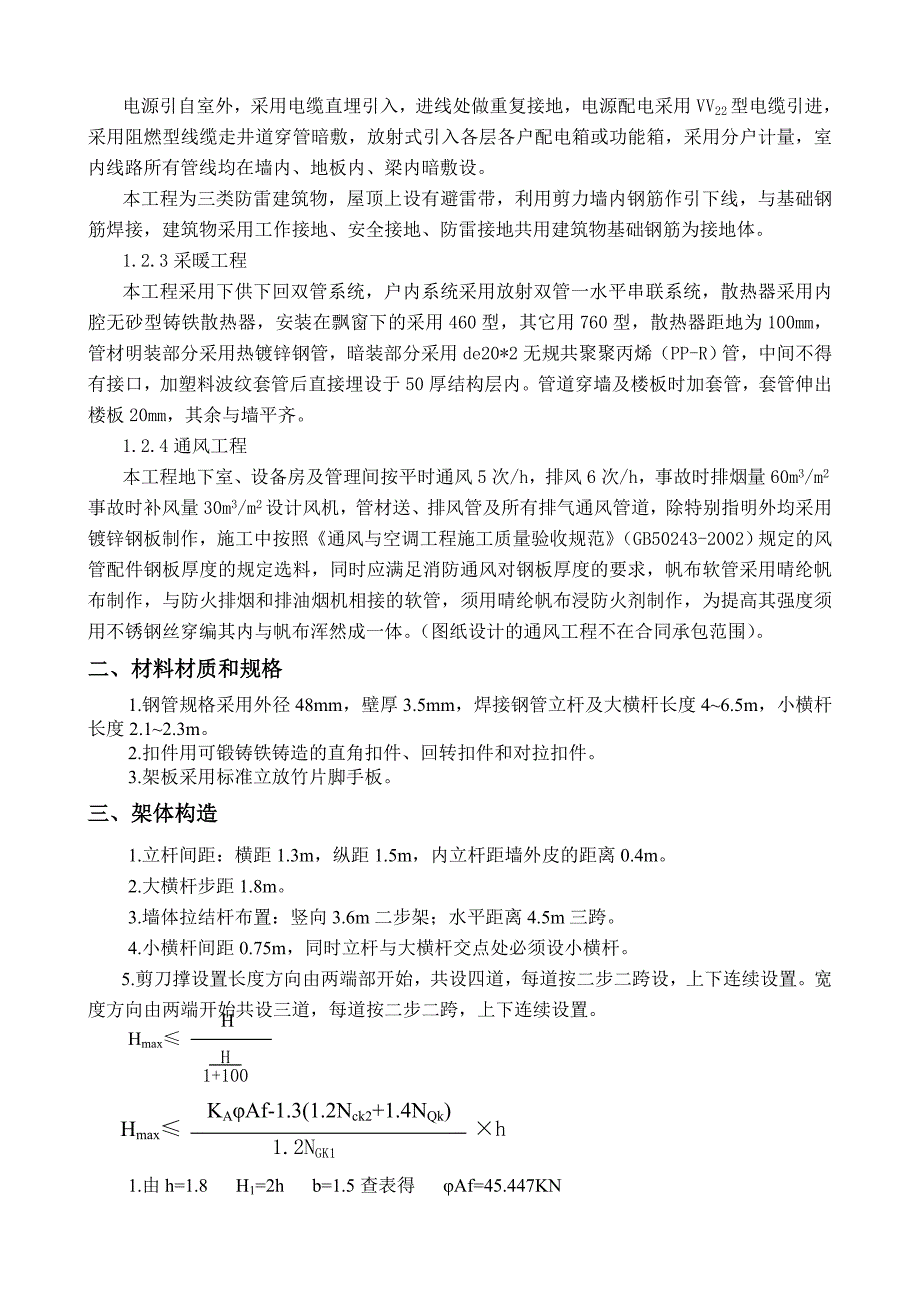

落地式脚手架施工组织设计方案.doc_第3页
第3页 / 共12页
落地式脚手架施工组织设计方案.doc_第4页
第4页 / 共12页
落地式脚手架施工组织设计方案.doc_第5页
第5页 / 共12页
落地式脚手架施工组织设计方案.doc_第6页
第6页 / 共12页
落地式脚手架施工组织设计方案.doc_第7页
第7页 / 共12页
落地式脚手架施工组织设计方案.doc_第8页
第8页 / 共12页
落地式脚手架施工组织设计方案.doc_第9页
第9页 / 共12页
落地式脚手架施工组织设计方案.doc_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《落地式脚手架施工组织设计方案.doc》由会员分享,可在线阅读,更多相关《落地式脚手架施工组织设计方案.doc(12页珍藏版)》请在第壹文秘上搜索。

1、一、工程概况1.1、本工程位于某某市某某某某-乡港二期工程范围内,位于一期工程的南边董砦大街西边。由33#、34#、35#、36#楼组成两个相对弧形,建筑区弧内为地下车库,地面为绿化花园。本工程为住宅楼,建筑层层数为十一层+跃层,总高度36.6m,二类高层建筑,耐火等级二级,总建筑面积为34#楼10709.01m2,35#、36#楼为23166.39 m2,合计33875.40m2,建筑有效使用年限为五十年。本工程34#楼为一个独立区,35#、36#楼组成一体,分为A、B、C三个区,即A区为35#楼、C区为36#楼、B区为物业管理用房。消防设计:34#楼每一层为一独立防火区,35#、36#楼地

2、上每层按区分为独立的防火区,地下共分4个防火分区。本工程首层标高为0.000,即为按建设方指定的基准标高点提高0.5m,室内外高差0.65m。本工程使用材料及构造做法:墙体工程:地上墙体为加气砼墙和泰柏板轻质隔墙,地下墙体为钢筋砼墙。无特殊注明加气砼墙厚均为200mm,泰柏板轻质隔墙厚为100mm。门窗工程:所有的窗除楼梯间外均为普通白色塑钢单框双玻平开窗,内加纱窗,楼梯间窗为塑钢单玻推拉窗,室内推拉门为塑钢单玻推拉门,平开门为木门,室外推拉门为塑钢双玻门,平开门为木门。楼地面工程水泥砂浆地面:1.地下室地面水泥砂浆抹平压光;2.楼梯间为压光地面,其余均为拉毛地面;3.卫生间为压光地面。水泥砂

3、浆楼面:1.楼梯间为压光地面,其余均为拉毛地面;2.卫生间为压光地面。卫生间等有集中排水要求的房间及部位的楼地面均做聚氨酯防水层,地面找坡至地漏,须通过闭水试验。屋面工程:屋面基层与突出屋面结构的连接处,以及在基层的转角处,水泥砂浆粉刷均应做成圆角或纯角。屋面凡上级至下级屋面承接水口部位需设600*600*60的砼块,防冲刷雨水管采用圆形100PVC管,底距地150mm,具体位置详见建筑平面图。屋面工程及防水做法、室内外装修装饰工程及其细部装修详见建筑总说明及设计图有关说明。本工程结构安全等级为二级,地基基础设计等级为乙级,本建筑抗震设防类别为丙类,抗震构造措施按7度抗震采取。本工程上部结构体

4、系为钢筋砼剪力墙结构筏板基础,地上十二层,局部一层地下室,抗震等级为三级。6.00m标高以下部分为墙底部加强区。本工程框架及剪力墙采用“平法表示”,其制图规则详砼结构施工图平整体表示方法制图规则和构造详图03G101-1。构造以设计说明优先,设计说明中未表示的构造见03G101-1。本工程材料选用及要求:砼强度等级及其它:筏板基础和DJL*C30;基础垫层C10、剪力墙、框架柱C30;梁、板、楼梯、雨蓬C30;构造柱、圈梁C25。剪力墙、框架中填充墙:标高0.000以下用MU10机制粘土砖,M5.0水泥砂浆。标高0.000以上用A5.0的加气砼块,M5.0混合砂浆。钢材:表示HP235钢筋(f

5、y=210mpa);表示HRB335钢筋(fy=300mpa);表示HRB400钢筋(fy=360mpa)。根据设计说明基础筏板、框架柱、剪力墙的暗柱和端柱受力纵筋、梁及其他构件受力纵筋宜优先选用机械连接,也可采用绑扎搭接或焊接。本工程施工中钢筋连接为钢筋直径在12以上的水平受力钢筋采用闪光对焊、电弧焊,竖向受力纵筋采用电碴压下焊,直径在12以下的钢筋采用绑扎搭接。1.2、安装工程1.2.1、给排水工程分为:(1) 生活给水系统:本工程生活给水由院内市政给水管网引入,建筑内生活用水分为高、低两个区、低区:地下1至地上5层用水,直接从院区内市政管网取水,高区:6-12层由地下室生活水池一变频供水

6、设备联合供水。(2) 排水系统:生活污水采用伸顶透气排水立管排水,污水在往外汇合后排入室外化粪池,处理后排入市政污水管网。(3) 消防系统:本小区共有33#、34#、35#、36#四栋12层住宅楼及一室外地下汽车库共用一套消防系统,消防泵房设在地下一层,贮水池(为游泳池),保证任何时间内均有水,消防储水300m3水池。消防按两小时室内用水量,1小时的喷洒用水量考虑,消防水量分别置在35#、36#楼屋顶,每个9m3,每个屋顶设一套增压稳压设备。屋面储消防水18m3,消火栓系统,室内消防用水量20L/s,采用临时高压供水系统。自动喷水灭火系统,地下及一层公共活动用房设置自动喷洒系统,用水量不小于2

7、6L/s采用湿式自动喷水灭火系统。灭火器配置应符合下列要求,采用碳酸氨盐型灭火器,每个配置灭火级别为15A,灭火器数量为3具,保护面积不大于500m2,最大保护距离为25m。本工程室内给水明管,除水表后支管采用PP-R给水塑料管材及配件,其他干管均采用钢塑复合管,消防系统采用焊接钢管,焊接或法兰连接,自动喷洒系统采用内外镀锌钢管,采用丝扣连接,排水管采用硬聚氯乙烯管,立管采用硬聚氯乙烯螺旋消音管。1.2、建筑电气工程本工程包括照明配电系统、有线电视系统、电话系统、宽带网系统、楼宇可视对讲及安全防范系统,建筑物防雷与接地系统。电源引自室外,采用电缆直埋引入,进线处做重复接地,电源配电采用VV22

8、型电缆引进,采用阻燃型线缆走井道穿管暗敷,放射式引入各层各户配电箱或功能箱,采用分户计量,室内线路所有管线均在墙内、地板内、梁内暗敷设。本工程为三类防雷建筑物,屋顶上设有避雷带,利用剪力墙内钢筋作引下线,与基础钢筋焊接,建筑物采用工作接地、安全接地、防雷接地共用建筑物基础钢筋为接地体。1.2.3采暖工程本工程采用下供下回双管系统,户内系统采用放射双管一水平串联系统,散热器采用内腔无砂型铸铁散热器,安装在飘窗下的采用460型,其它用760型,散热器距地为100mm,管材明装部分采用热镀锌钢管,暗装部分采用de20*2无规共聚聚丙烯(PP-R)管,中间不得有接口,加塑料波纹套管后直接埋设于50厚结

9、构层内。管道穿墙及楼板时加套管,套管伸出楼板20mm,其余与墙平齐。1.2.4通风工程本工程地下室、设备房及管理间按平时通风5次/h,排风6次/h,事故时排烟量60m3/m2事故时补风量30m3/m2设计风机,管材送、排风管及所有排气通风管道,除特别指明外均采用镀锌钢板制作,施工中按照通风与空调工程施工质量验收规范(GB50243-2002)规定的风管配件钢板厚度的规定选料,同时应满足消防通风对钢板厚度的要求,帆布软管采用晴纶帆布制作,与防火排烟和排油烟机相接的软管,须用晴纶帆布浸防火剂制作,为提高其强度须用不锈钢丝穿编其内与帆布浑然成一体。(图纸设计的通风工程不在合同承包范围)。二、材料材质

10、和规格1.钢管规格采用外径48mm,壁厚3.5mm,焊接钢管立杆及大横杆长度46.5m,小横杆长度2.12.3m。2.扣件用可锻铸铁铸造的直角扣件、回转扣件和对拉扣件。3.架板采用标准立放竹片脚手板。三、架体构造1.立杆间距:横距1.3m,纵距1.5m,内立杆距墙外皮的距离0.4m。2.大横杆步距1.8m。3.墙体拉结杆布置:竖向3.6m二步架;水平距离4.5m三跨。4.小横杆间距0.75m,同时立杆与大横杆交点处必须设小横杆。HHmax H1+1005.剪刀撑设置长度方向由两端部开始,共设四道,每道按二步二跨设,上下连续设置。宽度方向由两端开始共设三道,每道按二步二跨,上下连续设置。 KAA

11、f-1.3(1.2Nck2+1.4NQk)Hmax h1.2NGK11.由h=1.8 H1=2h b=1.5查表得 Af=45.447KN2.由b=1.3 L=1.5 脚手板四层 查表得NGK2=3.3913.由b=1.3 L=1.5 Qk=2.0KN/m2,二个操作层施工Qk=4.0KN/m2,查表得NQK=9.9KN4.由h=1.8 L=1.5 查表得一步一纵距钢管扣件重, NGK1=0.442KN5.KA=0.85 (与立杆截面调整系数,单立杆0.85,双立杆0.7)6.h=1.8(脚手架步距)将上述数值代入公式:KAAf-1.3(1.2Nck2+1.4NQk) H= h1.2NGK1

12、0.8545.447-1.3(1.23.391+1.49.9)=1.20.442 =52.03m最大允许搭设高度: H 52.03Hmsx H = 52.03 =35.51+100 1+100依据上述计算结果只允许搭设35.5m高。脚手架上部35.5高为单管立杆,其折合步数n1=35.51.8=20步,实际单管立杆高度为201.8=36m;N = KAKHfA(一)验算脚手架整体稳定性 1.求N值,先求双钢管部分每一步一个纵距的脚手架自重:NFK1= NFK1+21.80.376+0.0144钢管增重 扣件增重=0.442+0.135+0.056=0.633KN按公式求:N=1.2(n1NGK

13、1+n1NGK1+NGK2)+1.4NQK=1.2(190.422+60.63+3.391)+1.49.9=32.11KN2.求值:H1B/23.61.3/2由n=1.3 H1=3.6m 查表xx = =5.538 由b=1.3 H1=2h 查表得=32ox=x=325.538=177.22由ox=177.22 查表得=0.251整体稳定验算:双管立杆KA=0.7 1 1KN= = =0.692 1+H/100 1+44.6/100计算高度调整系数KH由于H=44.625m将N、KH、KA代入公式: N = KAKHf A N 32.11103 = A 0.25144.893102 32110 = = 0.70.692205491.26 =99.3N/mm263.36N/mm2结论:脚手架整体稳定性符合要求。3.验算单根钢管立杆局部稳定单根钢管最不利位置在由顶往下数34.1m处往上的一个步距,即由顶往下数第20步,最不利荷载位置在34.2m处为一个操作层,其往上还有一个操作层四层脚手板均在34.2m处往上位置铺设,最不利的立杆为内立杆。 N1 + omKAKHf1A1 按公式: 0.51.30.4N1=0.51.2n1NGK1+ 1.4 (1.2NGK +1.4NQK ) =5.0412.81 =17.85KN 1N1=0.51.2190.442+ 1.4 (1.2
