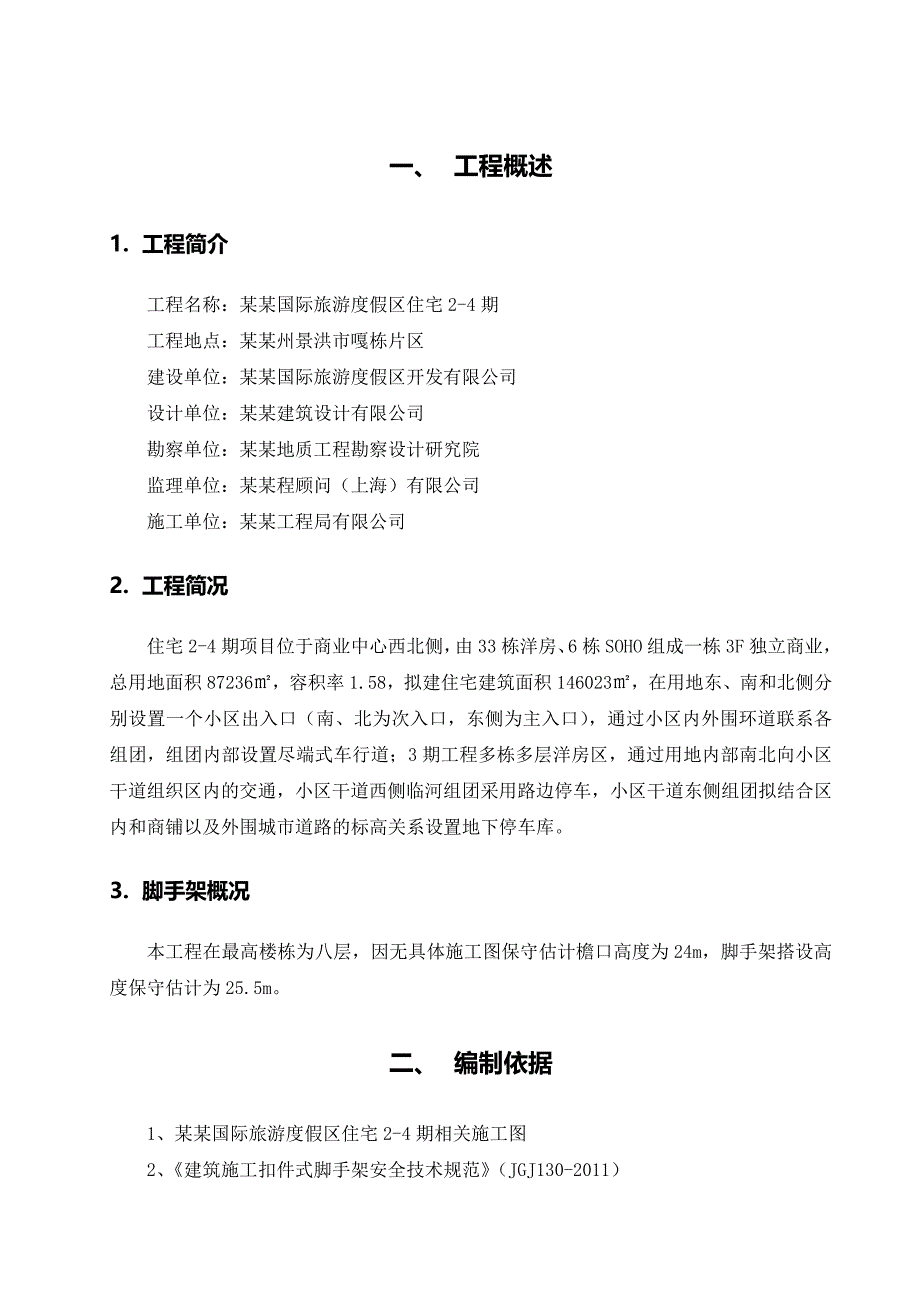

1、一、 工程概述1. 工程简介工程名称：某某国际旅游度假区住宅2-4期工程地点：某某州景洪市嘎栋片区建设单位：某某国际旅游度假区开发有限公司设计单位：某某建筑设计有限公司勘察单位：某某地质工程勘察设计研究院监理单位：某某程顾问（上海）有限公司施工单位：某某工程局有限公司2. 工程简况住宅2-4期项目位于商业中心西北侧，由33栋洋房、6栋SOHO组成一栋3F独立商业，总用地面积87236，容积率1.58，拟建住宅建筑面积146023，在用地东、南和北侧分别设置一个小区出入口（南、北为次入口，东侧为主入口），通过小区内外围环道联系各组团，组团内部设置尽端式车行道；3期工程多栋多层洋房区，通过用地内部
2、南北向小区干道组织区内的交通，小区干道西侧临河组团采用路边停车，小区干道东侧组团拟结合区内和商铺以及外围城市道路的标高关系设置地下停车库。3. 脚手架概况本工程在最高楼栋为八层，因无具体施工图保守估计檐口高度为24m，脚手架搭设高度保守估计为25.5m。二、 编制依据1、某某国际旅游度假区住宅2-4期相关施工图2、建筑施工扣件式脚手架安全技术规范（JGJ130-2011）3、建筑施工高处作业安全技术规范（JGJ80-91）4、建筑施工安全检查标准（JGJ 59-2011）5、建筑施工手册第五版 中国建筑工业出版社6、建筑结构荷载规范（GB50009-2012）7、钢结构设计规范（GB50017

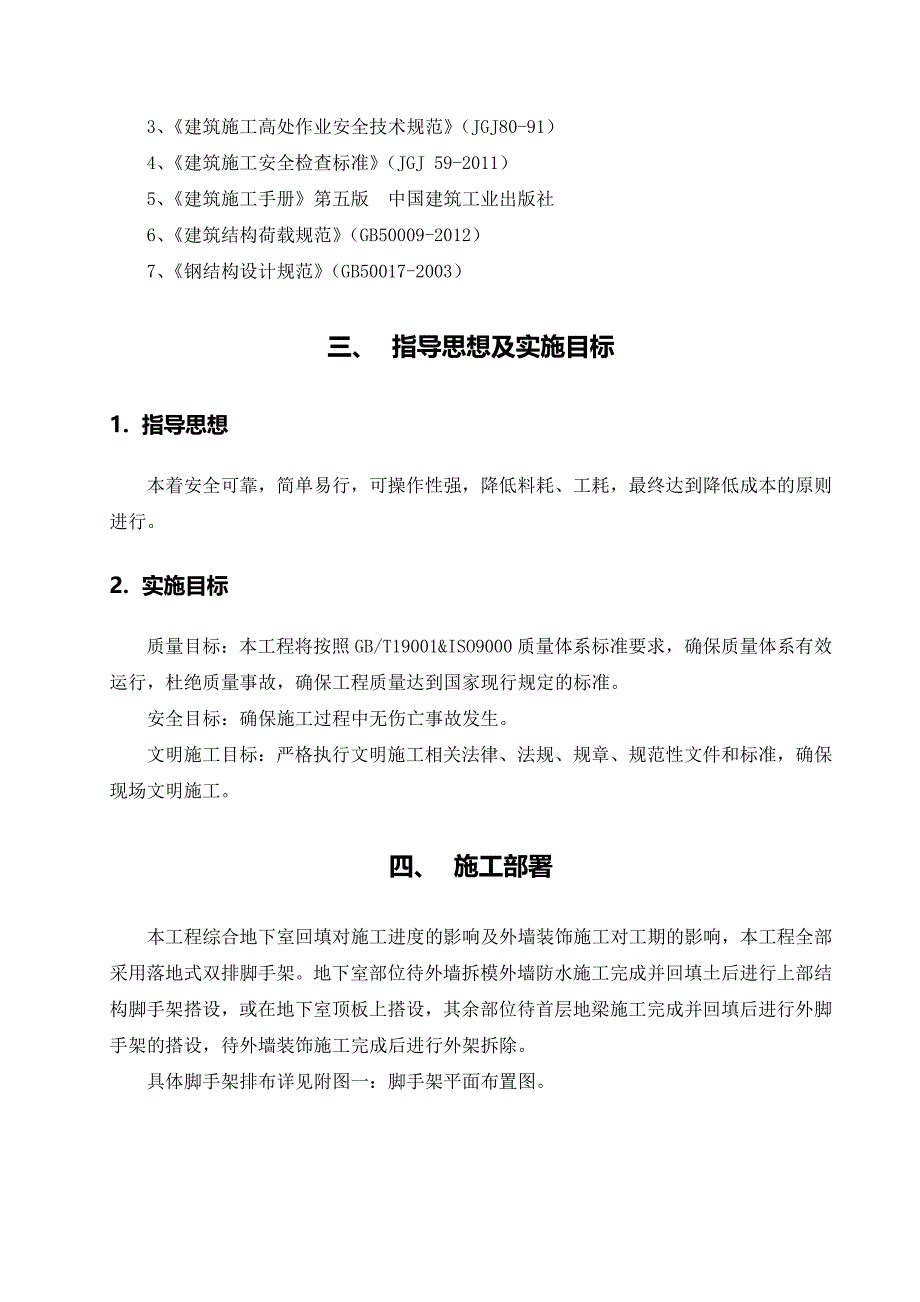

3、-2003）三、 指导思想及实施目标1. 指导思想本着安全可靠，简单易行，可操作性强，降低料耗、工耗，最终达到降低成本的原则进行。2. 实施目标质量目标：本工程将按照GB/T19001&ISO9000质量体系标准要求，确保质量体系有效运行，杜绝质量事故，确保工程质量达到国家现行规定的标准。安全目标：确保施工过程中无伤亡事故发生。文明施工目标：严格执行文明施工相关法律、法规、规章、规范性文件和标准，确保现场文明施工。四、 施工部署本工程综合地下室回填对施工进度的影响及外墙装饰施工对工期的影响，本工程全部采用落地式双排脚手架。地下室部位待外墙拆模外墙防水施工完成并回填土后进行上部结构脚手架搭设，或

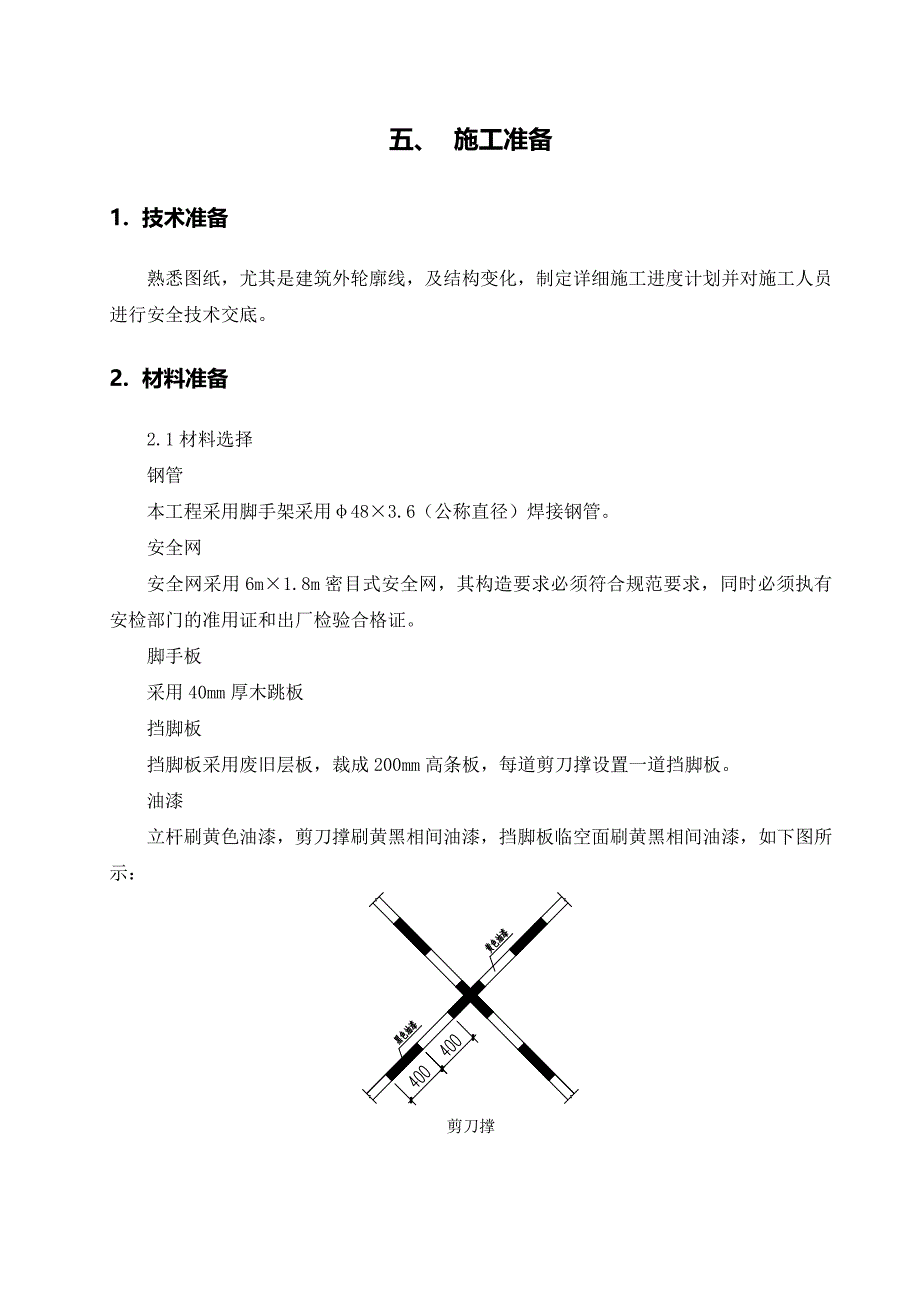

4、在地下室顶板上搭设，其余部位待首层地梁施工完成并回填后进行外脚手架的搭设，待外墙装饰施工完成后进行外架拆除。具体脚手架排布详见附图一：脚手架平面布置图。五、 施工准备1. 技术准备熟悉图纸，尤其是建筑外轮廓线，及结构变化，制定详细施工进度计划并对施工人员进行安全技术交底。2. 材料准备2.1材料选择钢管本工程采用脚手架采用483.6（公称直径）焊接钢管。安全网安全网采用6m1.8m密目式安全网，其构造要求必须符合规范要求，同时必须执有安检部门的准用证和出厂检验合格证。脚手板采用40mm厚木跳板挡脚板挡脚板采用废旧层板，裁成200mm高条板，每道剪刀撑设置一道挡脚板。油漆立杆刷黄色油漆，剪刀撑刷
5、黄黑相间油漆，挡脚板临空面刷黄黑相间油漆，如下图所示：剪刀撑挡脚板2.2 脚手架材质要求2.2.1 新钢管应有产品质量合格证；应有钢管材质检验报告；钢管表面应平直光滑，不应有裂纹、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管两端面切斜的偏差不大于1.7mm，壁厚允许偏差不大于-0.5mm，外径允许偏差不大于-0.5mm，钢管内外两面的锈蚀深度之和不得大于0.5mm；必须涂防锈漆进行防锈处理。钢管上严禁打洞。2.2.2 旧钢管表面锈蚀深度不大于0.5mm；各种杆件钢管端部弯曲，弯曲长度不大于1.5m,弯曲度不大于5mm.；立杆钢管弯曲，弯曲长度大于3m小于等于4m，弯曲度不大于12mm。弯
6、曲长度大于4m小于等于6.5m，弯曲度不大于20mm；水平杆、斜杆的钢管弯曲，弯曲长度不大于6.5m，弯曲度不大于30mm。钢管上严禁打洞。2.2.3 扣件新进的扣件必须有产品质量合格证、生产许可证和专业检测单位测试报告；扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净；扣件与钢管的贴和面必须严格整形，应保证与钢管扣紧时接触良好；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm，当扣件夹紧钢管时，开口处的最小距离应不小于5mm； 旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；扣件应进行防锈处理。在螺栓拧紧，扭矩达65N.M时，不得发生破
7、坏。六、 脚手架搭设参数1. 杆件搭设立杆纵向间距1500mm、横向间距850mm，内侧立杆距墙或建筑物外边缘300mm；大横杆步距1760mm，落地架扫地杆离地面起200mm；在大横杆与立杆交点必须设置小横杆，小横杆设置在大横杆的下面，同时铺脚手层板(小横杆伸出外立杆尺寸统一为100mm)，在脚手架中间增设一道大横杆，增设的大横杆扣接在小横杆上,增设的大横杆之间不需连接但不得错开。2. 剪刀撑根据现场楼层高度，高度在24m及以上脚手架应在外侧立面连续设置剪刀撑；高度在24m以下的脚手架，均必须在外侧立面两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置。3. 之
8、字形斜撑在脚手架自由端以及物料提升机内部的支护脚手架中，必须增设之字形斜撑，如下图所示。4. 连墙件连墙件采用短钢管，短钢管一端与预埋在楼层连梁内短钢管通过扣件连接，另一端与外架小横杆或外架立杆采用扣件连接。从第一道水平杆开始设置连墙件，以上每两步三跨设置连墙件，当连墙件与小横杆位置在同一高度时将小横杆加长作为连墙件；当不在同一高度时单独设置连墙件，连墙件一端与预埋钢管连接另一端与内力杆连接。如下图所示：地下室部位在地下室顶板位置外墙内埋设连墙件。5. 高低跨布置脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离
9、不应小于500mm，详细如下图所示。脚手架高低跨布置6. 护栏在两道大横杆中间位置设置一道扶手栏杆，外架顶部设置护栏护栏，护栏高出檐口上端1500mm，横向设置两道护身栏杆，并满挂安全网。7. 水平防护从脚手架底部第二层起，每隔12m设置一道硬防护，硬防护采用旧层板满铺，在两层硬防护中间位置设置一道水平兜网。硬防护需在架体与结构外皮进行封闭处理，做法如下：在距小横杆端100mm处扣接大横杆，上铺旧层板，用4mm镀锌铁丝同内立杆和大横杆固定。如下图：8. 安全网脚手架外侧设置密目式安全网封闭，安全网设置在外排立杆的里面，密目网必须用合乎要求的塑料扎带将网周边每隔450mm（每个环扣间距）系在脚手
10、管上。9. 落地脚手架基础加固及排水措施落地架基础必须夯实平整，落地式脚手架底部采用100mm厚，1300mm宽（最小宽度）C20素混凝土进行硬化（5%向外找坡），转角处需加强地面硬化处理，每根钢管底部采用40mm厚木跳板做垫木。硬化基础之外设置300*300排水沟，排水沟侧面砌120mm砖墙并用20厚1:2水泥砂浆抹面，底部采用100mm厚C15垫层硬化。10. 防护棚建筑物出入口处设置40004000的通道，采用平等弦结构形式搭设。详见附图二：首层安全通道施工图。七、 落地式脚手架搭设1. 脚手架搭设顺序放置纵向扫地杆自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆
11、并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起34根立杆后，随即装设第一步大横杆（与立杆扣接固定）和横向小横杆（小横杆靠近立杆并与大横杆扣接固定），校正立杆垂直和水平杆水平使其符合要求后，按4065N.m力矩拧紧扣件螺栓，形成构架的起始段按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后再全面检查一遍构架质量和挑支构造紧固性、稳定性，严格确保构架质量设置连墙件（在还没条件设连墙件时，加设抛撑）按第一步架的作业程序和要求搭设第二步、第三步随搭设进程及时装设连墙件和剪刀撑装设作业层间横杆（在构架两纵向立杆中间加设，用于缩小脚手板支承跨度的横杆），铺设脚手板和装设作业层栏杆、挡
12、脚板等围护、封闭设施。2. 搭设要求及注意事项2.1 脚手架立杆脚手架立杆接头必须采用对接扣件，相邻两立杆接头应错位不小于500mm，且不在同一步架内，同时立杆上对接扣件距主接点距离600，所以底立杆应按立杆接长要求选择不同长度的钢管交错设置，至少应有两种适合的不同长度的钢管作立杆（4.0m、6.0m），立杆上下垂直,其垂直度偏差每步不大于7mm，架体搭设完毕后其垂直度总偏差不大于100mm；立杆间间距偏差不大于50mm,排距不大于20mm。2.2 脚手架横杆脚手架大横杆设置在立杆内侧，接头采用对接扣件，上下相邻两根大横杆接头错开不小于500mm，且不在同一跨内；同一步内外两根大横杆接头应错开
13、，且不在同一跨内；大横杆上的对接扣件距主节点距离500mm。大横杆一根杆两端水平高差不大于20mm，同跨内、外大横杆水平高差不大于10mm，步距偏差不大于20mm，排距偏差不大于20mm。在大横杆与立杆交接处必须设置小横杆，小横杆设置在大横杆下面与立杆扣接，注意上下排小横杆应各布置在立杆的左右两侧，这样有助于调节立杆的垂直度和防止立杆侧移。辅设脚手板层在脚手架中间加设一道大横杆扣接在小横杆上，小横杆两端应与立杆和大横杆牢固扣接，小横杆采用1400mm长定尺钢管，伸出外立杆长度150200mm，小横杆所在轴线与大横杆所在轴线垂直，内外两头偏位小于20mm。八、 脚手架防电避雷措施1、在分段脚手架
14、底层，将建筑结构内布置的防雷引下线与邻近的立杆或悬挑钢梁之间用A16的圆钢筋做引出线进行连接，连接方式是手工电弧焊接，引出线与引下线和钢梁搭接长度按避雷焊接规范要求（采用双面焊为6d，采用单面焊为12d，d为引出线直径）。焊接后测试其电阻0.5。引出线焊接时不得损伤引下线，引下线引出前必须经安装主管工长确认以免引错。引出线设置数量：至少在结构转角处基本匀设四点。2、脚手架在搭设和使用期间，严禁施工用电线路架设在脚手架上；在脚手架上施工的电焊机、砼振动器等要放在干燥木板上，操作者要戴绝缘手套，穿绝缘鞋，经过脚手架的电线要严格检查，电焊机、振动器外壳要采取保护性接地或接零措施。九、 脚手架的验收和
