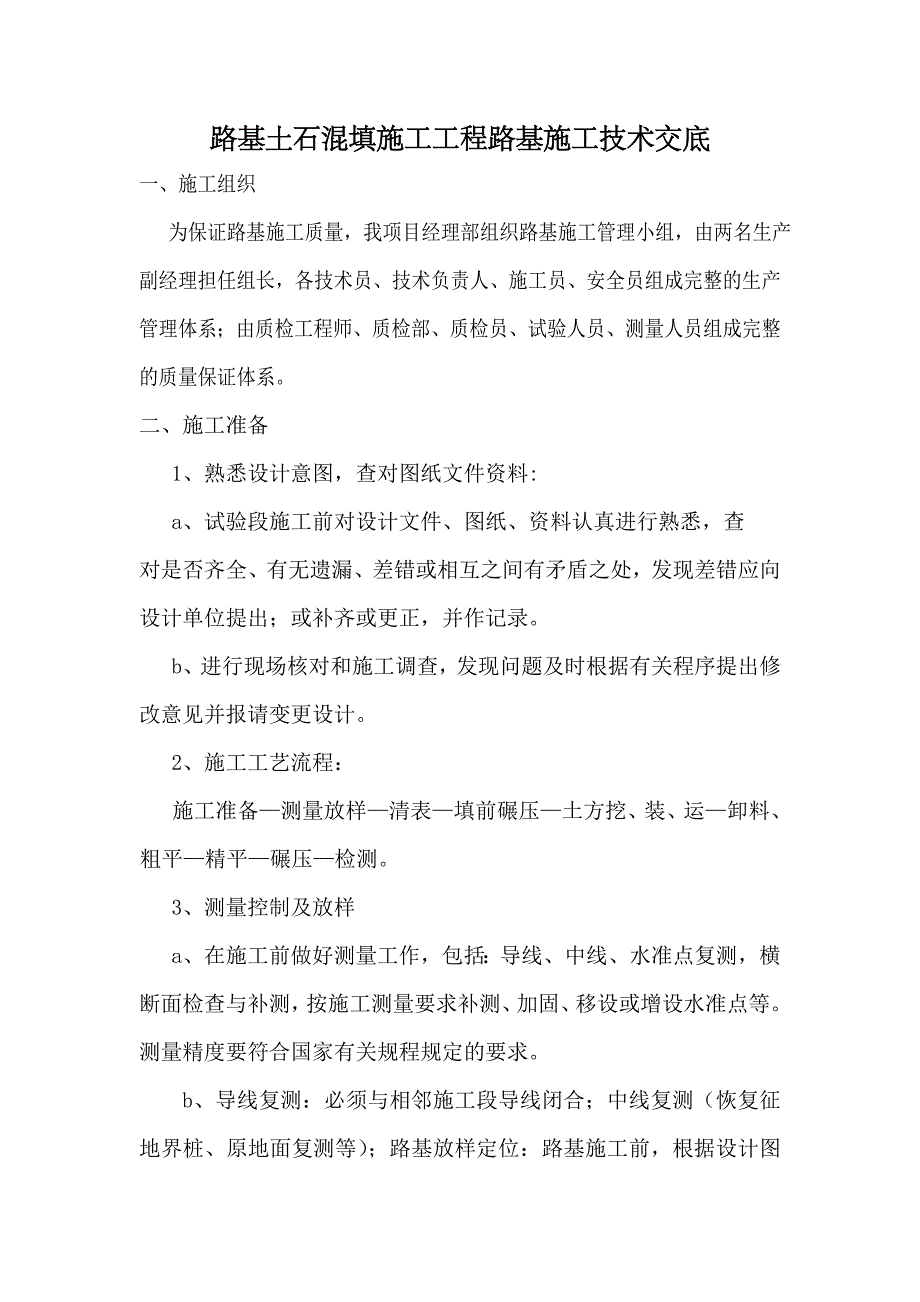

1、路基土石混填施工工程路基施工技术交底一、施工组织 为保证路基施工质量，我项目经理部组织路基施工管理小组，由两名生产副经理担任组长，各技术员、技术负责人、施工员、安全员组成完整的生产管理体系；由质检工程师、质检部、质检员、试验人员、测量人员组成完整的质量保证体系。二、施工准备1、熟悉设计意图，查对图纸文件资料:a、试验段施工前对设计文件、图纸、资料认真进行熟悉，查对是否齐全、有无遗漏、差错或相互之间有矛盾之处，发现差错应向设计单位提出；或补齐或更正，并作记录。b、进行现场核对和施工调查，发现问题及时根据有关程序提出修改意见并报请变更设计。2、施工工艺流程：施工准备测量放样清表填前碾压土方挖、装、

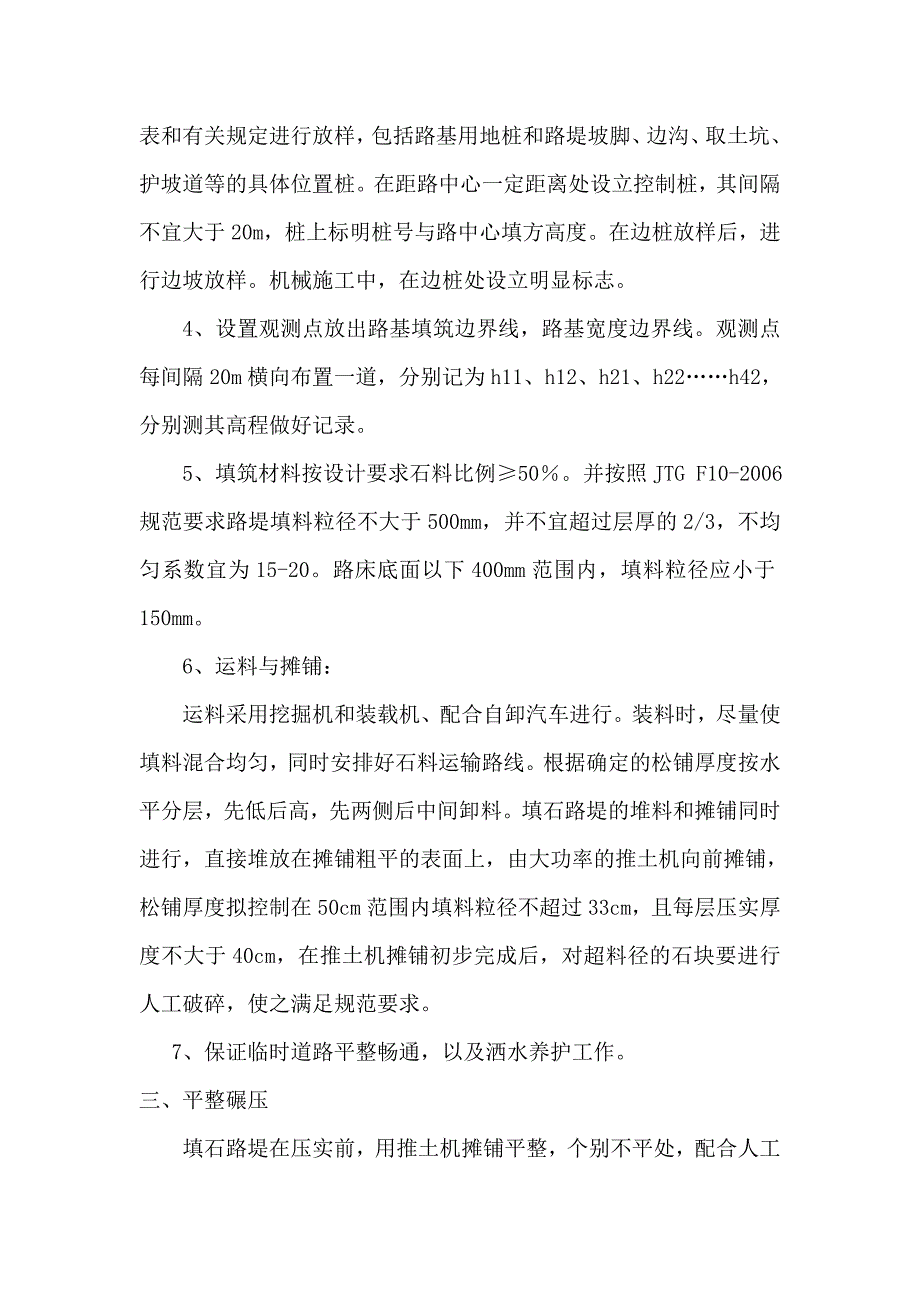

2、运卸料、粗平精平碾压检测。3、测量控制及放样a、在施工前做好测量工作，包括：导线、中线、水准点复测，横断面检查与补测，按施工测量要求补测、加固、移设或增设水准点等。测量精度要符合国家有关规程规定的要求。b、导线复测：必须与相邻施工段导线闭合；中线复测（恢复征地界桩、原地面复测等）；路基放样定位：路基施工前，根据设计图表和有关规定进行放样，包括路基用地桩和路堤坡脚、边沟、取土坑、护坡道等的具体位置桩。在距路中心一定距离处设立控制桩，其间隔不宜大于20m，桩上标明桩号与路中心填方高度。在边桩放样后，进行边坡放样。机械施工中，在边桩处设立明显标志。4、设置观测点放出路基填筑边界线，路基宽度边界线。观
3、测点每间隔20m横向布置一道，分别记为h11、h12、h21、h22h42，分别测其高程做好记录。5、填筑材料按设计要求石料比例50。并按照JTG F10-2006 规范要求路堤填料粒径不大于500mm，并不宜超过层厚的2/3，不均匀系数宜为15-20。路床底面以下400mm范围内，填料粒径应小于150mm。6、运料与摊铺：运料采用挖掘机和装载机、配合自卸汽车进行。装料时，尽量使填料混合均匀，同时安排好石料运输路线。根据确定的松铺厚度按水平分层，先低后高，先两侧后中间卸料。填石路堤的堆料和摊铺同时进行，直接堆放在摊铺粗平的表面上，由大功率的推土机向前摊铺，松铺厚度拟控制在50cm范围内填料粒径

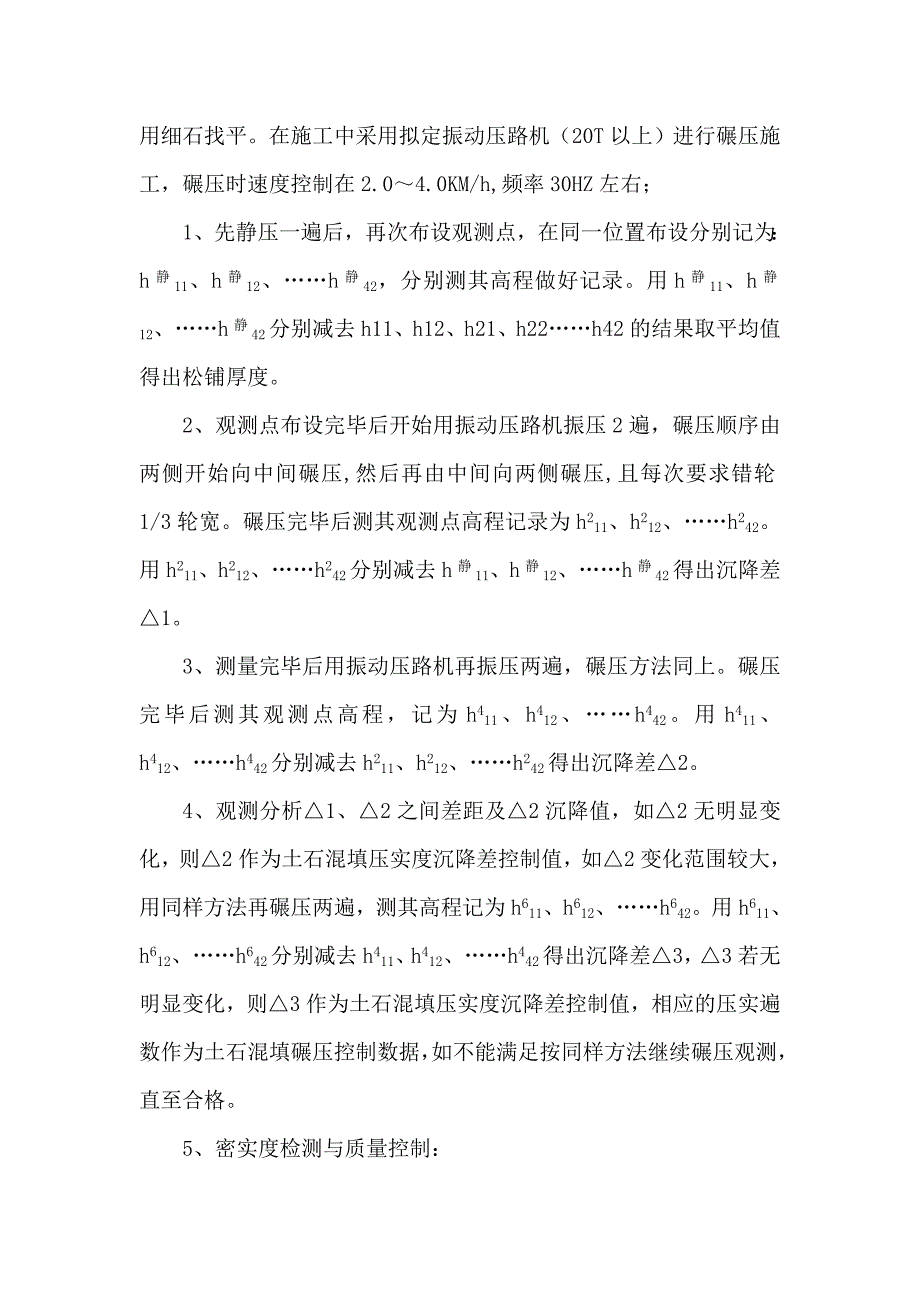

4、不超过33cm，且每层压实厚度不大于40cm，在推土机摊铺初步完成后，对超料径的石块要进行人工破碎，使之满足规范要求。7、保证临时道路平整畅通，以及洒水养护工作。三、平整碾压填石路堤在压实前，用推土机摊铺平整，个别不平处，配合人工用细石找平。在施工中采用拟定振动压路机（20T以上）进行碾压施工，碾压时速度控制在2.04.0KM/h,频率30HZ左右；1、先静压一遍后，再次布设观测点，在同一位置布设分别记为：h静11、h静12、h静42，分别测其高程做好记录。用h静11、h静12、h静42分别减去h11、h12、h21、h22h42的结果取平均值得出松铺厚度。2、观测点布设完毕后开始用振动压路机
5、振压2遍，碾压顺序由两侧开始向中间碾压,然后再由中间向两侧碾压,且每次要求错轮1/3轮宽。碾压完毕后测其观测点高程记录为h211、h212、h242。用h211、h212、h242分别减去h静11、h静12、h静42得出沉降差1。3、测量完毕后用振动压路机再振压两遍，碾压方法同上。碾压完毕后测其观测点高程，记为h411、h412、h442。用h411、h412、h442分别减去h211、h212、h242得出沉降差2。4、观测分析1、2之间差距及2沉降值，如2无明显变化，则2作为土石混填压实度沉降差控制值，如2变化范围较大，用同样方法再碾压两遍，测其高程记为h611、h612、h642。用h6
6、11、h612、h642分别减去h411、h412、h442得出沉降差3，3若无明显变化，则3作为土石混填压实度沉降差控制值，相应的压实遍数作为土石混填碾压控制数据，如不能满足按同样方法继续碾压观测，直至合格。 5、密实度检测与质量控制：施工质量主要由施工工序配合质量检测进行控制。在各个施工工序中，特别是对填料最大粒径、压实厚度、压实遍数，压实沉降差等严格按规定要求进行控制。每一层完成后，一定要进行中间检查以确保质量万无一失。在路基完成后，路面施工前进行弯沉检测，其结果要完全符合规范要求。四、边坡修整按照设计图纸要求放出边坡的坡顶和坡脚线，拉线并用坡度尺检查，人工修整，并做出排水沟、边沟等，保
7、证边坡顺直，大面平整，坡度误差在规范允许范围内。五、工程验收填方施工完成后，对路基压实度、中线、标高、宽度、横坡、平整度、路拱等进行自检，合格后上报监理工程师进行抽检，所有松动和不稳定部分按监理工程指示处理直至验收合格。六、质量标准压实度、宽度、平整度、中线偏位、纵断高程、横坡和边坡各项指标必须满足施工规范和合同规范要求。七、质量保证措施1、各级质保人员各负其责，严格坚持质量标准，互通信息、及时反馈，共同把好质量关。 2、严格施工工艺规程，认真执行施工技术规范、技术标准及有关操作规程。3、技术保障措施a.路基填筑开工前，由项目经理部组织参与人员并成立试验段施工小组，由生产副经理担任组长，全面负
8、责此次试验段工作。路基工程师对试验段技术工作负全权责任，参与技术人员协助工程师做好相关技术资料。b.施工过程中技术人员要坚守工作岗位，认真记录压实机械类型、每层填料的摊铺厚度、碾压遍数、碾压速度、压实沉降差等技术数据。c.操作手要认真负责，严格按照工程师的要求进行作业。d.做到工地现场随时有领工员值班，对路堤填筑进行实行全过程指挥，使填层厚度、平整度、填筑的密实度等处于良好的受控状态，保证填筑过程符合规范要求。4、在施工全过程中严把“三关”。严把图纸关：对图纸进行认真复核，彻底了解设计意图，严格按图纸和验收标准要求组织实施，层层进行技术交底；严把测量关：严格按测量程序及规范执行。对各测点采取坐
9、标与相对几何尺寸双向控制，建立高程控制网，坚持测量复核制，采用全站仪等高精度的测量仪器，确保位置准确；严把试验关：完善试验检测程序，明确职责，按试验检测频率检测。八、安全措施1、班前进行机械检查，杜绝一切安全隐患2、各类作业人员实行持证上岗制度，杜绝违章操作现象。3、做到有工地施工员随时值班，负责指挥机械设备的运行,防止机械相互碰撞和伤人事故的发生。4、在施工现场设置安全警示标志，夜间施工设置足够的照明设施，并在危险区设立红灯示警。5、 成立安全领导小组，随时检查工地施工安全状况，发现问题及时解决。路基土方填筑施工一、路基填方主要施工工艺流程审核图纸测量放线清理掘除填前碾压检测填土摊铺整平压实
10、检测重复至设计标高路槽整形边坡修整路基验收。二、路基填方主要施工工艺1填方之前首先将原地面1030cm范围内的表层土以及杂草、树根、软土等不合格材料全部清除干净，然后进行原地面的碾压。碾压后，压实度达到规范要求的90后方可开始路基填筑。2原地面进行压实合格之后开始正式填土。填土采用挖掘机和推土机或装载机和推土机配合取土装车，1020T自卸汽车运输。路基填筑采用推土机摊平，平地机整平，压路机碾压成型。3对填方用土试验，其天然含水量、液限和塑限、承载比（CBR）试验和标准击实试验各项指标合格后并经监理工程师批准后方能使用。同时，不得使用淤泥、沼泽土、冻土、有机土、含草皮土、生活垃圾、树根和含有腐朽
11、特征的土。4利用填方和借土填方都需将取土场地或路段清理干净，并修筑较为平坦的临时运输道路，随时洒水整平养护。5按照设计图纸放出填方路段的坡脚位置并向外移30cm作为第一层上土边缘，以后每一层经测量标高计算填土宽度并加30cm作为上土边界以保证修整路基边坡后路堤边缘有足够的压实度。填筑至路床顶面最后一层的压实层厚度不得小于10cm。6上土之前如果地面横坡缓于1：5时直接在天然地面上填筑路基；地面横坡为1：51：2.5时，原地面应挖台阶，台阶宽度不应小于2m，应挖成4%的向内倾斜坡度。7土方路堤根据路段地形情况采用分层平行摊铺填筑法。一般路堤地段每侧超过路堤的设计宽度30cm。每填一层，经压实符合
12、规定后，再填上一层；路堤填料每层松铺厚度控制在30cm以内，最少不小于10cm。每层顶面整平并做成路拱，其顶面做成一定的排水横坡，并做好路堤边沟，以利纵、横向排水通畅及时。8先用推土机进行第一次粗略整平，整平时注意边角地带处要到边到角，而后采用平地机进行平整直至达到规范要求的平整度。9整平后当土的含水量达到或接近最佳含水量时，立即进行碾压。碾压时先轻振后重振，先慢后快，直线段由两边向中间，小半径曲线段由内侧向外侧，纵向进退式进行，每次重叠轮迹的1/3，按照试验段碾压遍数至少多碾压一遍。10按照设计要求压实度填方路基路床底面以下080厘米大于96%，80150厘米大于94%，150厘米以下大于9
13、3%。先进行该土层填土标高的测量，对应其设计标高计算其应符合何种压实度要求，按要求路基的压实度检测频率检测。11路堤填筑采用分段作业施工，两段交接处不在同一时间填筑时，先填筑地段按要求分层预留台阶。在同一时间填筑时，分层相互交迭衔接，其搭接长度按公路路基施工技术规范的要求执行。 三、 边坡修整按照设计图纸要求放出边坡的坡顶和坡脚线，拉线并用坡度尺检查，人工修整，并做出排水沟、边沟等，保证边坡顺直，大面平整，坡度误差符合设计要求。四、 路基验收全部土方工程完成后，对路基压实度、中线、标高、宽度、横坡、平整度、路拱、弯沉等进行自检，合格后上报监理工程师进行抽检，所有松动和不稳定部分按监理工程指示处
14、理直至验收合格。五、 质量标准压实度、宽度、平整度、弯沉、中线偏位、纵断高程、横坡和边坡各项指标必须满足施工规范和合同规范要求。六、质量保证体系及措施1、建立完善的质量保证体系（见质量保证体系框图），根据工程要求以及监理工程师和业主的要求，制定严格的技术质量保证措施，明确每位施工人员的责任，进行全方位施工质量控制管理。2、根据设计图纸进行施工，施工时应有完善的施工记录，严格按技术规程施工。3、对施工中的各个环节，如地质情况、测量放线、原材料检验及各种控制标高等进行严格的控制，确保每一个施工环节都安全可靠。要求每一位工作人员在施工过程中树立强烈的质量保证意识，做到在施工过程中尽职尽责。4、对所有
15、上岗人员按工种培训考核，保证施工人员素质。对进场的机械设备经常检修，保证有良好的工作性能。5、各种原材料必须经监理工程师检验认可后方可使用。七、 安全生产保证措施认真贯彻实施安全生产法，做好建设施工企业安全技术生产管理，提高生产人员的安全生产意识，坚持“安全第一、预防为主”的方针。1、建立完善的安全保证体系（见安全保证体系框图），明确各部门的责任，确保施工中的每一个环节都安全可靠。2、电器及各种用电设备严格禁止非电工工作人员操作，电工要经常检查电路，及时发现并解决工地中的不安全隐患，严防事故发生。3、施工人员上岗前进行安全教育，工作时要带安全帽。高空作业人员须佩带安全及劳动保护用品。4、各种机械操作人员必须严格按照机械的施工操作规程进行作业，在现场设立负责安全检查督促工作的专职安全员。路基挖方施工一、施工组织 为保证路基施工质量，我项目经理部组织路基施工管理小组，由三名生产副经理担任组长，各技术员、技术负责人、施工员、安全员组成完整的生产管理体系；由质检工程师、质检部、质检员、试验人员、测量人员组成完整的质量保证体系。二、施工准备1、施工前对设计文件、图纸、资料认真进行熟悉，查对是否齐全、有无遗漏、差错或相互之间有矛盾之处，发现差错应向设计单位提出；或补齐或更
