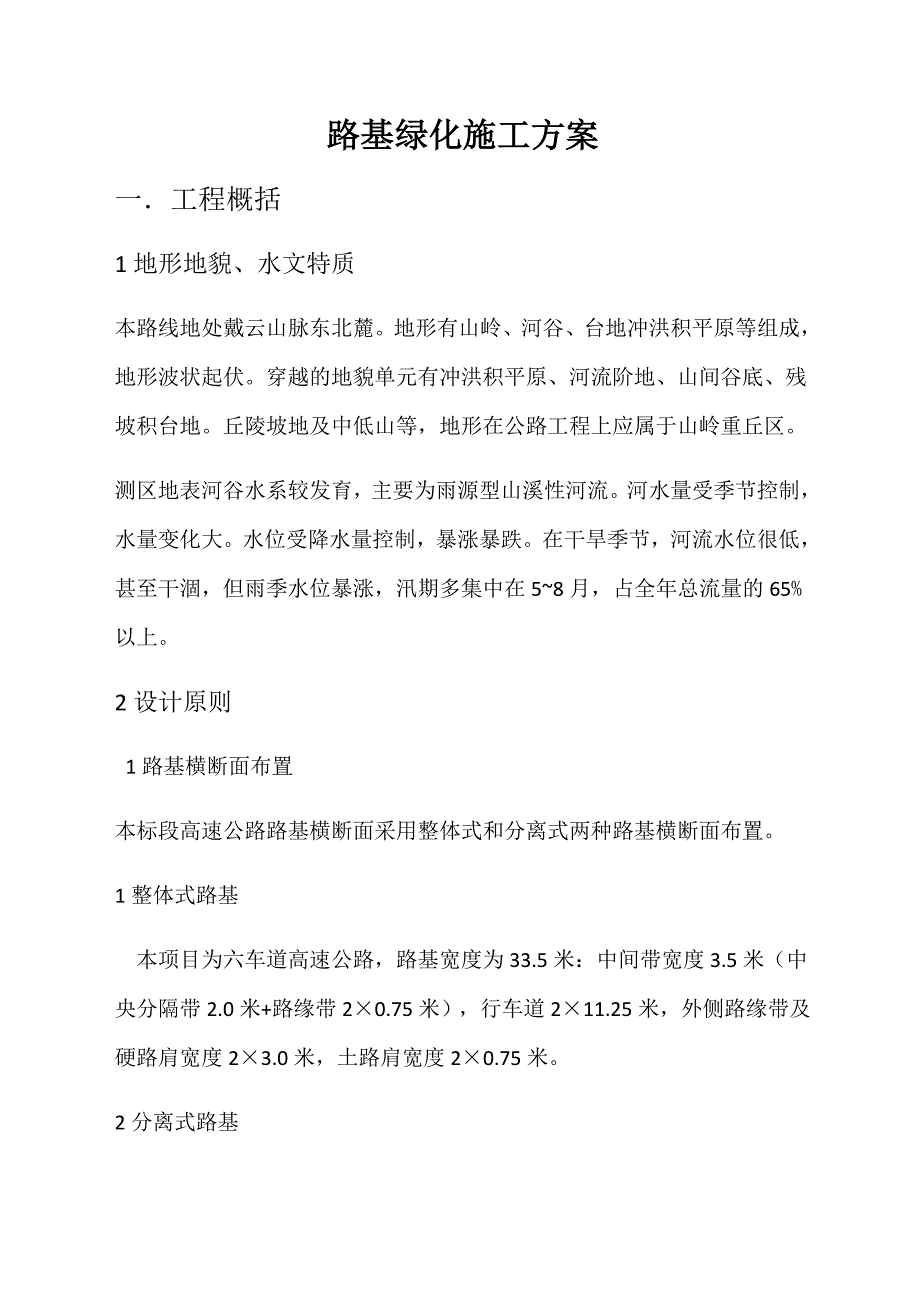

路基边坡绿化施工方案.doc_第1页
第1页 / 共15页

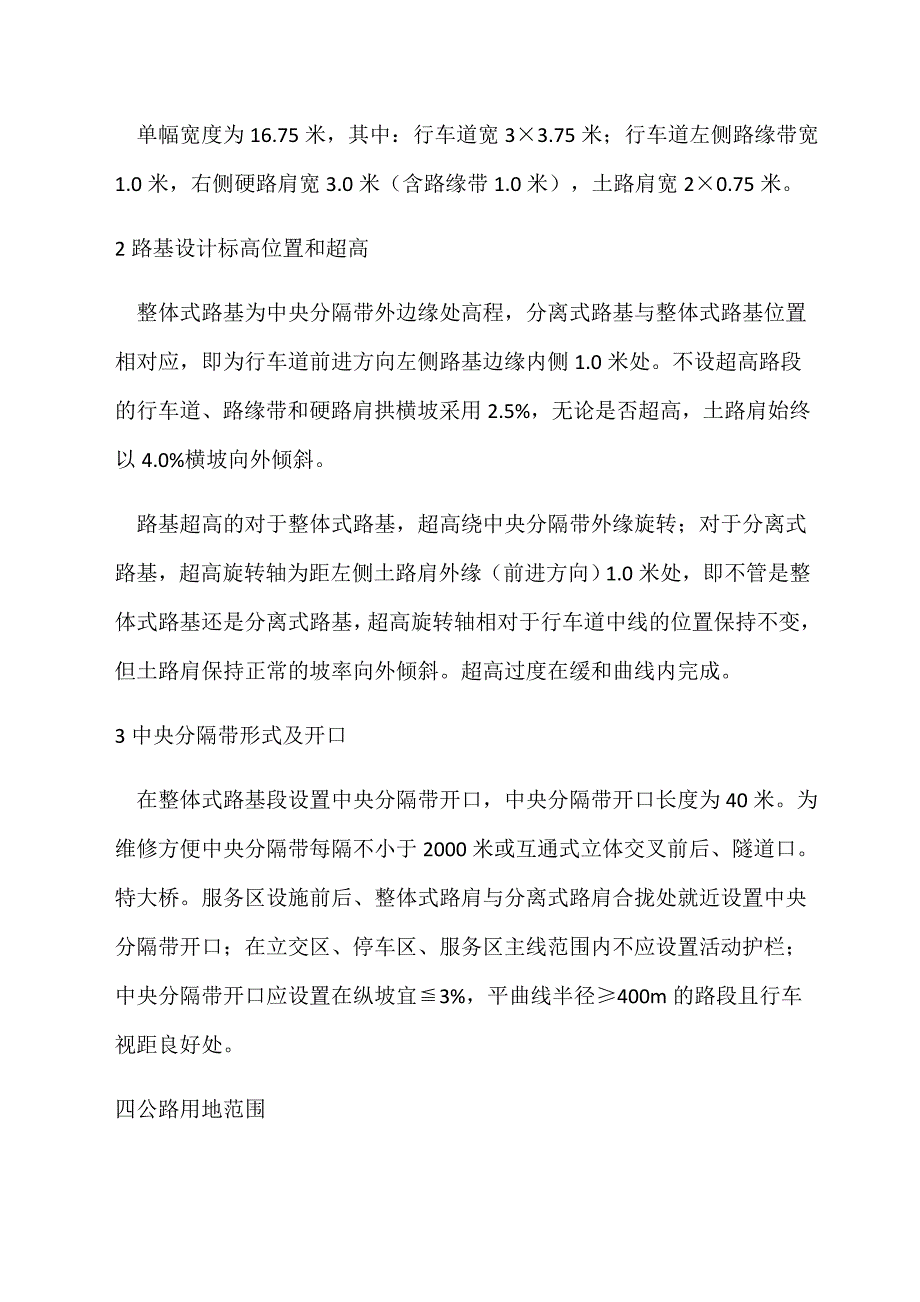

路基边坡绿化施工方案.doc_第2页
第2页 / 共15页

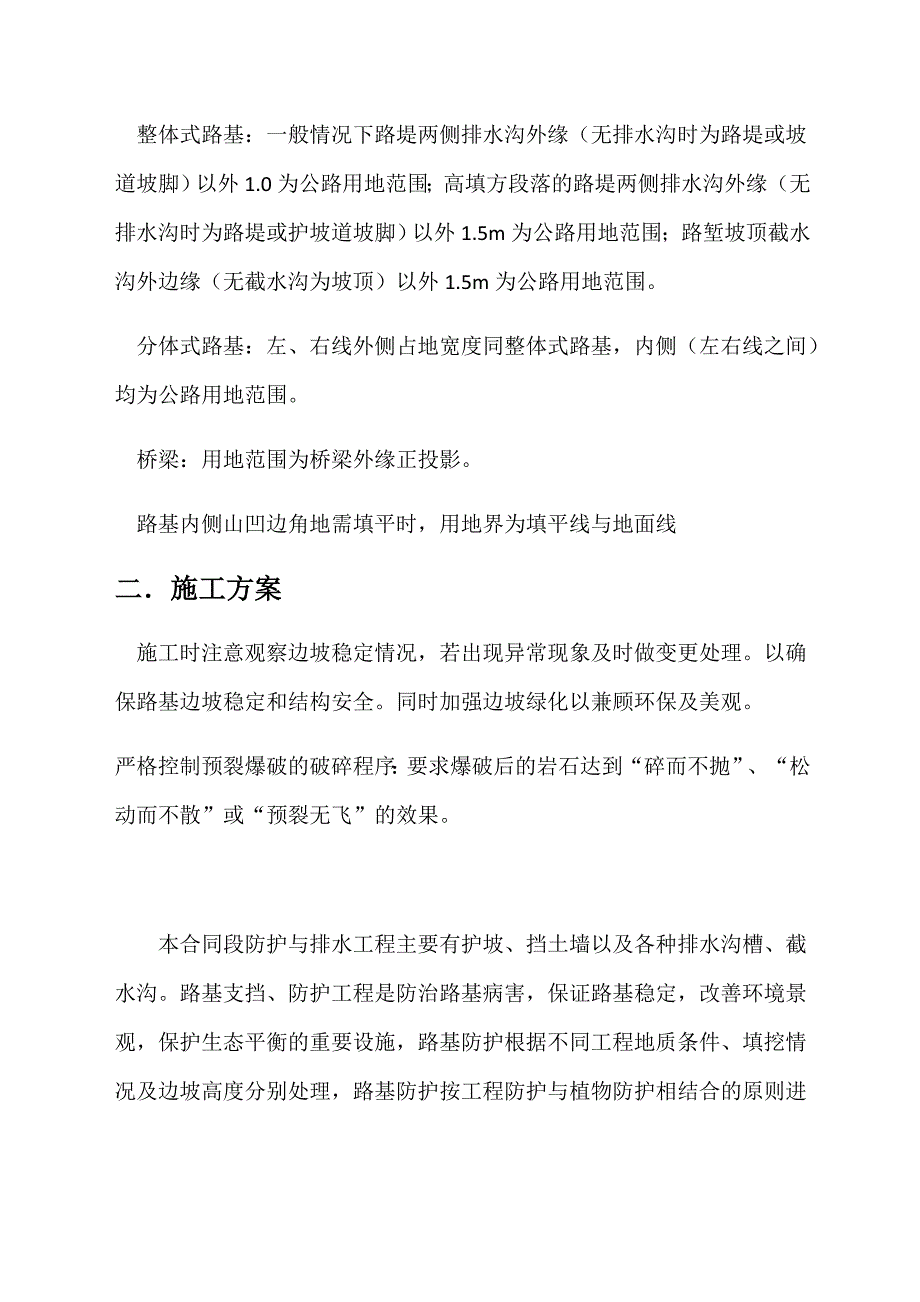

路基边坡绿化施工方案.doc_第3页
第3页 / 共15页
路基边坡绿化施工方案.doc_第4页
第4页 / 共15页
路基边坡绿化施工方案.doc_第5页
第5页 / 共15页
路基边坡绿化施工方案.doc_第6页
第6页 / 共15页
路基边坡绿化施工方案.doc_第7页
第7页 / 共15页
路基边坡绿化施工方案.doc_第8页
第8页 / 共15页
路基边坡绿化施工方案.doc_第9页
第9页 / 共15页
路基边坡绿化施工方案.doc_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《路基边坡绿化施工方案.doc》由会员分享,可在线阅读,更多相关《路基边坡绿化施工方案.doc(15页珍藏版)》请在第壹文秘上搜索。

1、路基绿化施工方案一工程概括1地形地貌、水文特质本路线地处戴云山脉东北麓。地形有山岭、河谷、台地冲洪积平原等组成,地形波状起伏。穿越的地貌单元有冲洪积平原、河流阶地、山间谷底、残坡积台地。丘陵坡地及中低山等,地形在公路工程上应属于山岭重丘区。测区地表河谷水系较发育,主要为雨源型山溪性河流。河水量受季节控制,水量变化大。水位受降水量控制,暴涨暴跌。在干旱季节,河流水位很低,甚至干涸,但雨季水位暴涨,汛期多集中在58月,占全年总流量的65%以上。2设计原则 1路基横断面布置本标段高速公路路基横断面采用整体式和分离式两种路基横断面布置。1整体式路基 本项目为六车道高速公路,路基宽度为33.5米:中间带

2、宽度3.5米(中央分隔带2.0米+路缘带20.75米),行车道211.25米,外侧路缘带及硬路肩宽度23.0米,土路肩宽度20.75米。2分离式路基 单幅宽度为16.75米,其中:行车道宽33.75米;行车道左侧路缘带宽1.0米,右侧硬路肩宽3.0米(含路缘带1.0米),土路肩宽20.75米。2路基设计标高位置和超高 整体式路基为中央分隔带外边缘处高程,分离式路基与整体式路基位置相对应,即为行车道前进方向左侧路基边缘内侧1.0米处。不设超高路段的行车道、路缘带和硬路肩拱横坡采用2.5%,无论是否超高,土路肩始终以4.0%横坡向外倾斜。 路基超高的对于整体式路基,超高绕中央分隔带外缘旋转;对于分

3、离式路基,超高旋转轴为距左侧土路肩外缘(前进方向)1.0米处,即不管是整体式路基还是分离式路基,超高旋转轴相对于行车道中线的位置保持不变,但土路肩保持正常的坡率向外倾斜。超高过度在缓和曲线内完成。3中央分隔带形式及开口 在整体式路基段设置中央分隔带开口,中央分隔带开口长度为40米。为维修方便中央分隔带每隔不小于2000米或互通式立体交叉前后、隧道口。特大桥。服务区设施前后、整体式路肩与分离式路肩合拢处就近设置中央分隔带开口;在立交区、停车区、服务区主线范围内不应设置活动护栏;中央分隔带开口应设置在纵坡宜3%,平曲线半径400m的路段且行车视距良好处。四公路用地范围 整体式路基:一般情况下路堤两

4、侧排水沟外缘(无排水沟时为路堤或坡道坡脚)以外1.0为公路用地范围;高填方段落的路堤两侧排水沟外缘(无排水沟时为路堤或护坡道坡脚)以外1.5m为公路用地范围;路堑坡顶截水沟外边缘(无截水沟为坡顶)以外1.5m为公路用地范围。 分体式路基:左、右线外侧占地宽度同整体式路基,内侧(左右线之间)均为公路用地范围。 桥梁:用地范围为桥梁外缘正投影。 路基内侧山凹边角地需填平时,用地界为填平线与地面线二施工方案 施工时注意观察边坡稳定情况,若出现异常现象及时做变更处理。以确保路基边坡稳定和结构安全。同时加强边坡绿化以兼顾环保及美观。严格控制预裂爆破的破碎程序:要求爆破后的岩石达到“碎而不抛”、“松动而不

5、散”或“预裂无飞”的效果。 本合同段防护与排水工程主要有护坡、挡土墙以及各种排水沟槽、截水沟。路基支挡、防护工程是防治路基病害,保证路基稳定,改善环境景观,保护生态平衡的重要设施,路基防护根据不同工程地质条件、填挖情况及边坡高度分别处理,路基防护按工程防护与植物防护相结合的原则进行,有条件的路段尽量可能采用植物防护,以最大限度地恢复自然生态环境。1路基加固及防护工程路基高度4m时,路堤边坡采用路堤拱行骨架喷草(植灌)边坡防护,中间护坡道采用M7.5水泥砂浆砌片石铺砌,并预留种树位置。路堤高度4m时采用路堤边坡液压喷草(植灌)防护。填石路堤边坡采用1.52米厚的码砌防护并进行路堤边坡液压喷草(植

6、灌)防护。顺延桥台路堤边坡铺砌、坡面铺砌、内侧整平喷播植灌绿化等。1路堤边坡液压喷草(植灌)防护:液压喷草防护是将种子、纤维、粘合剂、肥料、保水剂和水等制成有一定粘稠度的悬浊液,通过专用喷播机械设备喷射到需要绿化的路堤边坡表面上,液压植灌防护是在坡面草坪成型后,再用人工将容器灌木苗移植到路堤边坡坡面上。当目标植物群落以草为主时。坡面采用喷草防护,当目标植物群落以灌木为主且坡面不宜冲刷时,先喷播草籽,草长成后移植灌木,并保证每平方米灌木数量不少于5颗。物种选择应符合以下原则:对土质适应性强,耐酸耐碱;对环境适应性强,耐旱和耐涝;出芽迅速、生长快,根系长而发育,价格适宜.具有稳定边坡、抵抗病害虫的

7、能力,且易于管理,能与附近的植被和景观相协调。施工顺序:(1)坡面平整及清理 坡面应顺直、圆滑、平整且稳定的,将坡面不稳定的石块或杂物清除,不得有松石、危石,边坡修整后凸出或凹进均不应大于10cm。对于不利于草种生长的坡面应先填厚度不小于10cm的园土,并用水湿润让其自然沉降至稳定。(2)液压喷播种子 把水加到物料罐的1/3,打开循环压力泵,加入木纤维。草籽进行循环搅拌,随着罐内水量加大再加入粘合剂和保水剂进行搅拌。罐内水加满后,加入肥料,将罐体内的浆液搅拌510分钟。保水剂应充分吸收水分后待用。喷播时,由高向低进行喷播,握紧喷头,左、右方喷洒,喷洒幅宽56米,幅高1米,喷播接茬时应压茬40c

8、m。喷下的种子泥浆应当具有良好的的附着力及明显的颜色,不遗漏、不重复且均匀。 (3)覆盖无纺布 喷播后当天应及时覆盖无纺布,从上到下平整覆盖,坡顶延伸30cm用土压住;两幅相接叠加10cm,然后用竹片或8#铁丝做成“U”型钉进行固定,固定间距100cm。待草长到56cm,或23片叶时,揭去无纺布,揭布前应控水,揭布后及时补水,最好选在下午3点后揭布。无纺布撇下后,应组织人员及时收集,不得遗留现场。 (4)养护 喷播12天后开始养护,养护初期应让坡面保持湿润状态,初期养护时间为45-60天,以每天浇注为主,早晚各一次,早晨养护时间应在10点以前完成,晚上养护在下午4点后开始,避免在强烈阳光下进行

9、喷水养护,以免造成生理性缺水和诱发病虫害。待草长到10cm以上时靠自然降水,但如果连续高温干旱时间超过5天,应安排浇水。初期注意拔除杂草;后期在开春和入冬前视草的长势进行施肥。 (5)移植容器苗 对有景观要求的路段,可考虑采用灌木容器苗移植。 (6)灌木栽培后至通车时间须不小于6个月,以确保绿化效果。 2拱形骨架喷草(植灌)边坡防护:当段落内但阶段最高坡高大于4.0米,边坡坡率不陡于1:1.5的路堤边坡。当坡面冲刷严重,或利于高液限土、红粘土、膨胀土等特殊性岩石(必须经改良处理)进行路堤填筑时,采用路堤拱形人字骨架(内喷草植灌)边坡护坡。路堤拱型人字骨架内的坡面绿化采用机械液压喷草(植灌),施

10、工工序、施工方法、工程数量及有关参数参考路堤边坡液压喷草(植灌)防护。护坡道平台应做成向外倾斜4%的坡度,下护坡道喷草籽,流水槽铺砌引至排水沟。流水槽每100米设一处,台阶阶阶层高为20厘米,边坡率为1:1.5时阶层宽度为30厘米,边坡率为1:1.75时阶层宽度为35厘米,边坡率为1:2时阶层宽度为40厘米。灌木栽培后至通车时间须不小于6个月,以确保绿化效果。 3路堑边坡防护边坡高度8米时,路堑边坡防护形式有采用路堑机械液压客土喷草(植灌)防护、路堑机械液压客土CF网植灌防护、路堑拱骨架(植灌)防护等。边坡高度8m时,路堑边坡防护形式有:路堑边坡机械液压客土CF网植灌防护、路堑拱型骨架喷草(植

11、灌)防护、路堑边坡(锚杆)TBS植草(灌)防护、路堑边坡CS混合纤维植灌防护、锚索(锚杆)框架等。1路堑机械液压客土喷草(植灌)防护:(1)机械液压客土喷草(植灌)防护时将由植土、有机质、纤维料、肥料等合理比例配制成的专业客土基材喷射于坡面,以此给植物生长提供有效基质的防护方法,该防护方法适用于路堑稳定的土质、较差土夹石及全、强风化岩质边坡,开挖坡面坡率不陡于1:1.0。当目标植物群落以草为主时,坡面喷草防护;当目标植物群落以灌木为主且坡面不易冲刷时,除了气候期外,先喷播草籽,草长成后插载灌木,并保证每平方米灌木说量不少于5颗。(2)物种选择应符合以下原则:对土质适应性强,耐酸耐碱;对环境适应

12、性强,耐旱耐涝和耐旱;出芽迅速、生长快,根系长而发育,价格适宜.具有稳定边坡、抵抗病害虫的能力,且易于管理,能与附近的植被和景观相协调。(3)机械液压客土喷播草籽防护的各阶边坡下边缘用M7.5浆砌片石镶边、平台铺砌及其边沟、踏步流水槽的设置于其他防护相同。(4)施工工序:坡面清理挖平行沟营养土搅拌、喷射机械液压喷播草籽覆盖无纺布养护揭无纺布养护插载灌木养护。(5)施工方法及要求: a坡面清理并开挖平行沟:坡面应顺直、圆滑、平整且稳定,将坡面不稳定的石块或杂物清除,不得有松石、危石,边坡开挖凸出或凹进均不应大于10cm,否则应进行坡面处理。坡面清理后按坡面纵向按间距20cm开挖35米深平行沟。

13、b营养土拌合、喷射:营养土各组分包括种植土。泥炭、椰粉、木粉、复合肥、钙镁磷、粘合剂,按下述比例掺和好的物料在搅拌料斗中至少搅拌5分钟,搅拌均匀后按设计厚度用高压喷射到坡面上,喷射时喷头垂直坡面,距离1.5m左右。营养中各组分参考拌合比例如下:种植土:有机质=5:4,有机质中泥炭:椰粉:木粉=1:1:2 (体积比)种植土:复合肥:钙镁磷:粘合剂=100:0.185:0.475:0.011 (质量比) c喷播草籽:将符合要求的草籽、复合肥、保水剂、粘合剂按20:200:50:5:1的比例溶于水中,经过机械充分搅拌,形成均匀的混合液,然后均匀的喷射到坡面上。喷射施工时,应自上而下对坡面进行喷射。

14、d盖膜养护:当天喷播草籽必须当天覆盖无纺布,采用30g/m的无纺布覆盖好,然后用8#铁线做成的“U”型钉进行固定。固定间距100cm。喷薄后应加强养护,适时适度喷水。无纺布剪口整齐,塔接处适当折边13cm,采用8#铁线固定。 e揭膜:当幼苗植株长到56cm或23片时,揭去无纺布。 f喷水养护:在养护初期应当保持基材呈湿润状态。喷水设备采用自动喷灌系统喷洒,杜绝高压水头直接喷灌。一般养护期以植物完全覆盖地面为限。(6)平台内倾4%(相对坡面方向),当平台所处地质以岩质为主时,平台排水采用预制平台挡水埂;当平台所处地质以土质为主时,平台排水采用下沉式平台排水沟。平台及平台排水沟底层铺膜材料厚度为0

15、.2mm,单位面积质量为400g/m的一布一膜非织造复合土工膜防水层。其撕裂强力为5KN/m;CBR顶破强力为1.1KN;撕破强力为0.15KN。接头采用爬焊机焊接,并要求不漏水。(7)平台挡水埂块采用M7.5水泥砂浆砌筑并勾缝,要求不漏水。(8)路堑段落的边沟外缘与边坡坡脚之间挖深20cm(种植坑50cm),并回填耕植土,以便种植植物。2路堑拱型骨架喷草(植灌)边坡防护(1)骨架内植草方式采用机械液压客土喷播植草(植灌),有关参数参照路堑边坡机械液压客土喷播(植灌)防护设计。(2)护坡内三道人字型排水槽应采用刻槽施工。(3)各阶边坡下缘M7.5砌浆片石镶边、平台铺砌、平台排水沟、边坡及碎落台绿化与其他防护相同,详见路堑边坡机械液压客土喷草(植灌)防护设计。3路堑边坡机械液压客土CF网植灌防护(1)机械液压客土CF网植灌防护是通过家加入由种植土、有机质、纤维素、肥料等合理比例配制的专业客土基材,给灌木提供正常生长的有效基质,同时表层加设具有较高冲刷能力的CF网,以保障前期灌木生长时,基材不流失的防护方法。该防护方法适用于路堑稳定的土质、较差土夹石及全、强风化岩质边坡,开挖坡率不陡于1:1.0。当目标植物群以灌木为主,且坡面易冲刷时适合该防护。(2)采用CF网能抵抗坡面3.0
