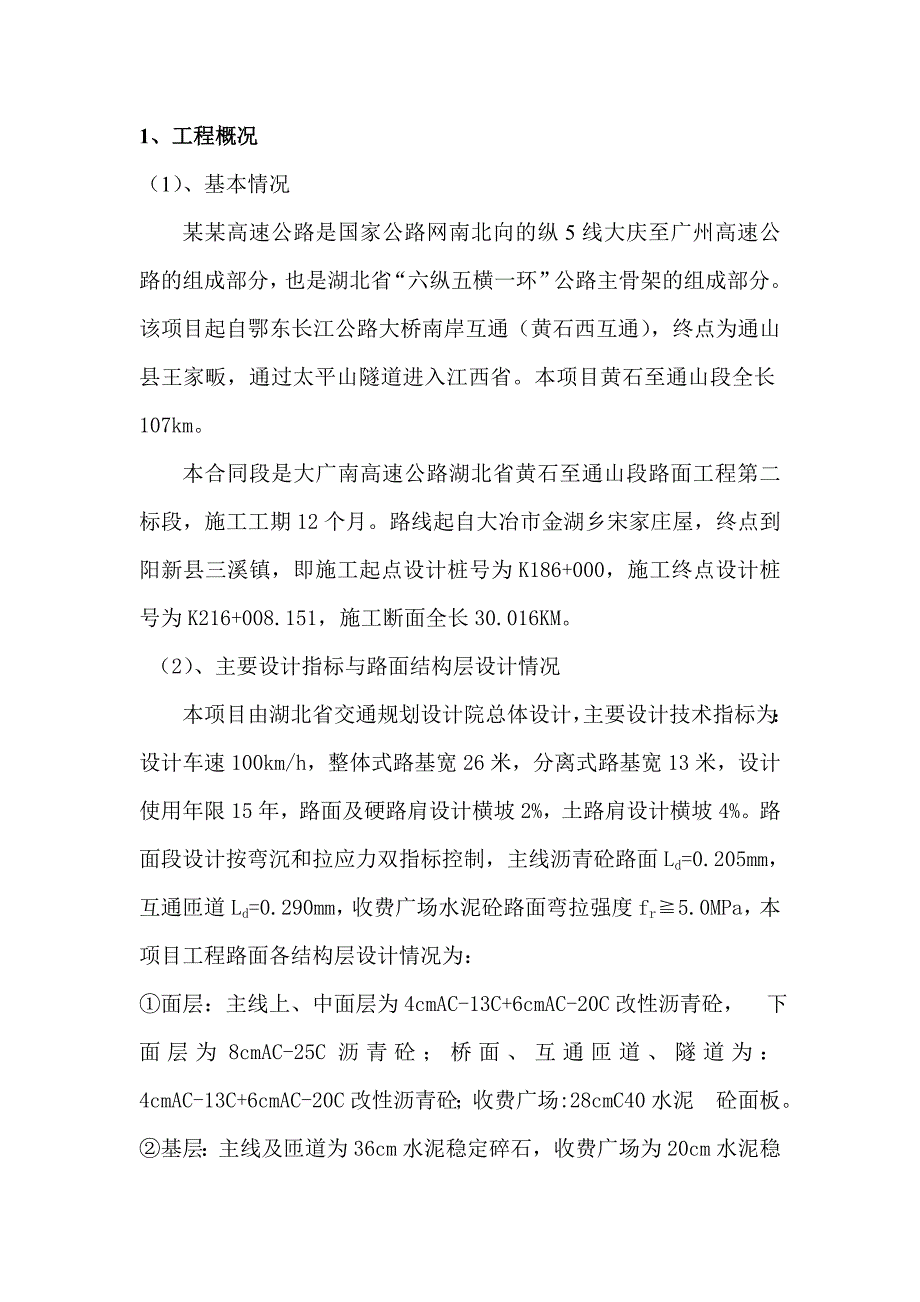

1、1、工程概况（1）、基本情况某某高速公路是国家公路网南北向的纵5线大庆至广州高速公路的组成部分，也是湖北省“六纵五横一环”公路主骨架的组成部分。该项目起自鄂东长江公路大桥南岸互通（黄石西互通），终点为通山县王家畈，通过太平山隧道进入江西省。本项目黄石至通山段全长107km。本合同段是大广南高速公路湖北省黄石至通山段路面工程第二标段，施工工期12个月。路线起自大冶市金湖乡宋家庄屋，终点到阳新县三溪镇，即施工起点设计桩号为K186+000，施工终点设计桩号为K216+008.151，施工断面全长30.016KM。（2）、主要设计指标与路面结构层设计情况本项目由湖北省交通规划设计院总体设计，主要设计
2、技术指标为：设计车速100km /h，整体式路基宽26米，分离式路基宽13米，设计使用年限15年，路面及硬路肩设计横坡2%，土路肩设计横坡4%。路面段设计按弯沉和拉应力双指标控制，主线沥青砼路面Ld=0.205mm，互通匝道Ld=0.290mm，收费广场水泥砼路面弯拉强度fr5.0MPa，本项目工程路面各结构层设计情况为：面层：主线上、中面层为4cmAC-13C+6cmAC-20C改性沥青砼， 下面层为8cmAC-25C沥青砼；桥面、互通匝道、隧道为：4cmAC-13C+6cmAC-20C改性沥青砼；收费广场:28cmC40水泥 砼面板。 基层：主线及匝道为36cm水泥稳定碎石，收费广场为20

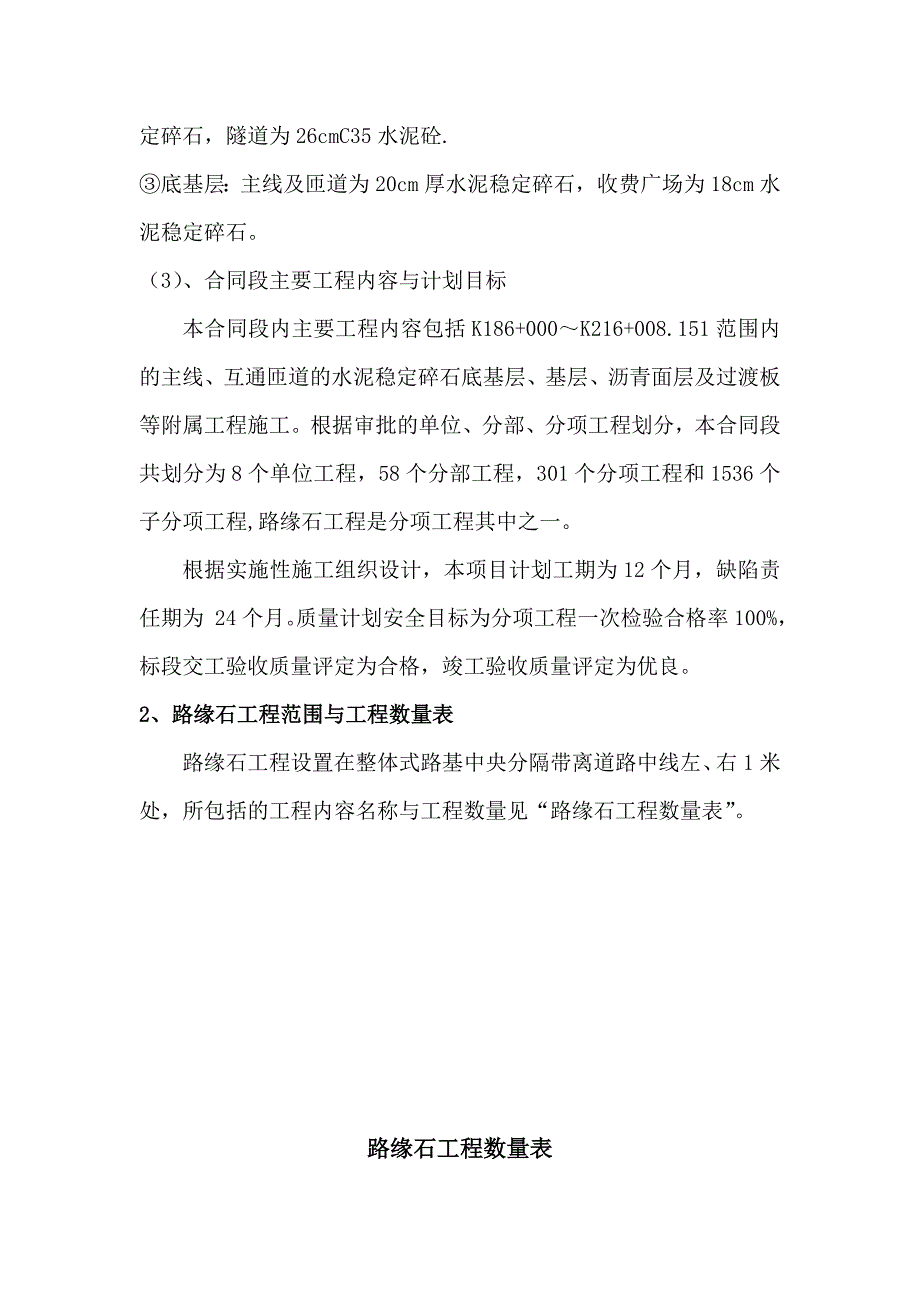

3、cm水泥稳定碎石，隧道为26cmC35水泥砼.底基层：主线及匝道为20cm厚水泥稳定碎石，收费广场为18cm水泥稳定碎石。（3）、合同段主要工程内容与计划目标本合同段内主要工程内容包括K186+000K216+008.151范围内的主线、互通匝道的水泥稳定碎石底基层、基层、沥青面层及过渡板等附属工程施工。根据审批的单位、分部、分项工程划分，本合同段共划分为8个单位工程，58个分部工程，301个分项工程和1536个子分项工程,路缘石工程是分项工程其中之一。根据实施性施工组织设计，本项目计划工期为12个月，缺陷责任期为 24个月。质量计划安全目标为分项工程一次检验合格率100%，标段交工验收质量评

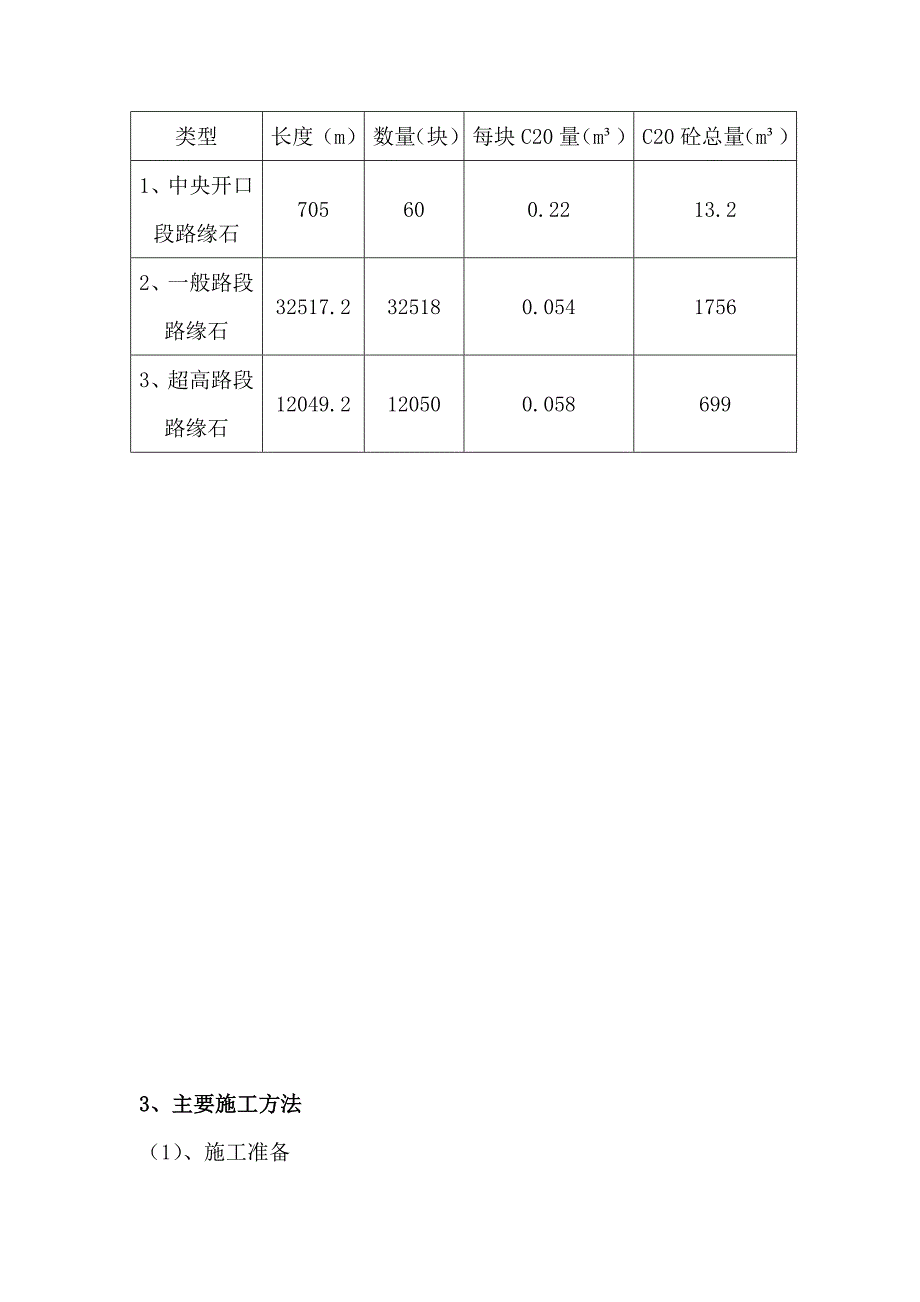

4、定为合格，竣工验收质量评定为优良。2、路缘石工程范围与工程数量表路缘石工程设置在整体式路基中央分隔带离道路中线左、右1米处，所包括的工程内容名称与工程数量见“路缘石工程数量表”。 路缘石工程数量表类型长度（m）数量（块）每块C20量（m）C20砼总量（m）1、中央开口段路缘石705600.2213.22、一般路段路缘石32517.2325180.05417563、超高路段路缘石12049.2120500.0586993、主要施工方法（1）、施工准备我项目部自开工以来，已做好路缘石工程施工前期准备工作，小型预制场地建设完成，施工机械设备、技术管理人员和施工队伍已经到位，工程施工材料已进场，其他各
5、项准备工作已全部就绪，目前已完全满足路缘石分项工程开工的要求和具备开工条件，具体的施工准备情况包括以下内容： 施工材料进场为保障路缘石工程能顺利如期开工，按照设计与整体施工程序要求，在完成上基层的过程中，在中央分隔带进行路缘石工程的施工，目前路缘石工程的施工材料现已进场。a P.C32.5普通硅酸盐水泥:该水泥为湖北省大冶市尖峰水泥厂生产，经项目部工地试验室和驻地办试验室抽样检验合格。b碎石：碎石为永发石场生产，经项目部工地试验室与驻地办试验室共同检验各项技术指标符合质量标准要求。c砂：砂为黄石江南河砂，经试验室检验合格，含泥量小于0.5，符合质量标准要求。砼配合比设计用于路缘石工程的C20砼
6、在原材料检验合格后，由工地试验室在监理的见证下进行了施工配合比设计，经批准的砼施工配合比为：用于路缘石的C20砼：水泥砂碎石水=385：599：1216：200.测量放线路缘石工程施工前先用全站仪放出中线及路缘石边线位置，确定路缘石位置，按施工设计图放出施工段路缘石的长度和宽度，再用水准仪放出路缘石的高程。（2）、施工部署与人员安排施工部署根据施工内容的特点、材料类型，施工战线距离等特殊情况，项目部组建了附属工程专项施工管理机构，按合适的施工战线将施工队部署在可施工的段面范围内，同时选定合理安全的材料堆放点和砼拌和位置，以便施工和指挥的方便。人员安排路缘石工程是路面主体工程外观及线型的保证，其
7、质量直接影响后续路面施工的顺利进行和建成后公路的整体外观，因此，为保障路缘石工程顺利开工进行以及开工后的进度与质量，项目部针对路缘石工程施工，成立了具有管理水平高、技术力量强的施工管理机构，并组织了过渡板施工经验丰富的专业施工队伍，其施工组织管理框架见图一所示。项目经理：余厚平 项目副经理：李鹏项目总工：张祥安材料组：蔡翀质检组：王平施工组：朱秋波测量组：李紫薇施 工 二 队施 工 一 队图一.路缘石施工组织管理框图 （3）、主要施工方法路缘石工程的施工主要包括拌和C20砼、预制路缘石、养生、路缘石安装，按照施工技术规范及大广南路面工程施工管理实施细则有关施工技术要求，项目部针对路缘石工程施工
8、的特点，制定了如下施工方案： 水泥混凝土拌和a、采用滚筒式混凝土搅拌机拌和，拌和前测定碎石、砂的含水量，并根据天气变化调整含水量。b、各种材料的用量严格按照监理工程师批复的配合比进行控制，用磅秤称量，确保用量准确，按质量计的允许误差严格控制在规范规定的范围以内。c、在正式拌和之前，先用适量的砂浆搅拌，拌后排弃，然后再按规定的配合比进行搅拌。d、搅拌机装料顺序为：砂，水泥，碎石，进料后，边搅拌边加水。e、严格控制每盘混凝土的搅拌时间，其最短搅拌时间（自材料全部进入搅拌鼓起，至混凝土开始出料止的连续搅拌时间f、每盘砼拌和物的搅拌时间，根据拌和机性能结合混凝土的工作性要求，通过试拌确定。从拌和机启动
9、搅拌至开始出料的最短时间可按下表控制；最长不得超过下表规定时间的3倍。砼拌和物最短搅拌时间拌缸容量转速（转/min）搅拌时间（S）低流动性砼干硬性砼375L38901001500L20180240g、搅拌过程中安排试验室技术员专门负责监督拌料，确保水泥砼的质量，试验室取样制取试件，进行抗压强度等试验。h、每天作业完毕后，将搅拌机内残留的混合料清洗干净，不得留有残渣。 预制预制采用模具，严格按照图纸标示尺寸进行，预制出的路缘石具有足够的强度、抗撞击、耐风化、表面平整、无脱皮现象，否则，予以废弃。 养生路缘石预制完毕后，立即进行覆盖，并洒水养生七天。 施工放样在上基层铺筑并养生完后，进行路缘石施工
10、放样，根据中央分隔带宽度放出路缘石安装控制点（每10米一个点）。清理下承层放样结束后，对下基层表面进行清理，清除表面的碎石、砂、土等杂物，使表面干净整洁，并在路缘石安装之前对其洒水润湿。安装a、首先沿路缘石安装控制线在上基层表面铺一层砂浆，以确保路缘石平面位置和高程准确。b、砂浆抹平后安放路缘石并进行勾缝，勾缝前对安放好的路缘石进行检查，检查其侧面、顶面是否平顺以及缝宽是否达到要求，不合格的重新调整，然后再勾缝。路缘石铺设完毕后，质检小组对直顺度、缝宽、相邻两块高差及顶面高程等指标进行检测（检测频率及结果符合下表要求），不合格路段重新铺设。路缘石铺设检查项目项次检查项目规定值或允许偏差检查方法
11、和频率。项次检查项目规定值或允许偏差检查方法和频率1直顺度1020m拉线：100m/2处2相邻两块高差（mm）3水平尺：100m/5处3相邻两块缝宽（mm）3尺量：100m/5处4顶面高程（mm）10水准仪：100m/5处4、路缘石工程施工工艺流程路缘石施工工艺流程图施工准备测量放线预 制养 生砼拌合下承层准备验 收安 装5、路缘石工程施工平面布置图路缘石工程沿主线K186+000K216+008.151整体式路基中央分隔带全线布设，路缘石工程施工布置见“路缘石工程平面布置图”。6、工程进度计划横道图 路缘石工程按照实施性施工组织设计和总体施工进度计划的安排，于2011年7月开工、2011年1
12、0月完成，具体的工程施工计划见“路缘石工程进度计划横道图”。路缘石工程进度计划横道图工程 时间 名称 划分2011年总天数1月2月3月4月5月6月7月8月9月10月11月12月31天28天31天30天31天30天31天31天30天31天30天31天路缘石施工103劳力配置人数（人）30303030说 明1、本计划是根据调整后的施工组织设计与总体进度计划编排，实施过程中，根据已完成上基层的情况可按实际情况调整。7、质量控制措施（1）、建立质量管理组织机构为保证路缘石工程各项施工质量指标符合质量标准要求，使路缘石施工达到预期的质量目标，项目经理部成立了以项目经理为质检组组长，质检工程师为副组长，质
13、检部、工程部、试验室主任为专职质检员的质量检查小组。各施工班组、施工队设有监管质检员，并签订质量责任书。工程审批开工后，在施工过程中实行检查监督制，把责任落到施工队，施工班组和每个人，采取层层把关，处处抓落实，形成人人参加施工，人人为质量的局面。（2）、建立和落实质量岗位责任制质量意识是保证工程质量的一项必要条件，为此，项目经理部首先重视加强质量教育，要求全体员工树立质量第一的观念，同时建立质量责任制和相应的奖惩办法，按施工的各道工序与各项工艺明确各个岗位的责任，层层把关、人人有责。在落实质量责任的过程中，项目部主要采取了以下措施：明确各部门主管和直接责任人同时承担责任，加强各部门内部监督和管
14、理，严禁相互推委扯皮。在施工中加强各层次的监督检查，发现问题坚决按规章制度追究相关人员的责任，并对其处罚。对工程质量进行逐日跟踪监控，对分项、子分项工程或某一施工环节出现的质量问题要查找原因，追究责任人。（3）、质量控制措施的方法项目组织机构的控制按照实施性施工组织设计，本项目将按GB/T19001：2000ISO2001：2000标准建立质量保证体系，并持续保持有效性，以确保工程质量。根据这一质量管理目标，过渡板施工将严格按质量管理体系文件的规定要求配备人员，在项目经理部设置专门质检工程师，在各施工队分派专职质检员，在作业班组有监督员，形成一个有组织的互相监督、制约的整体。材料质量的控制a对用于路缘石工程施工的材料进行严格的质量控制措施，对使用的砼原材料碎石、砂、水泥在
