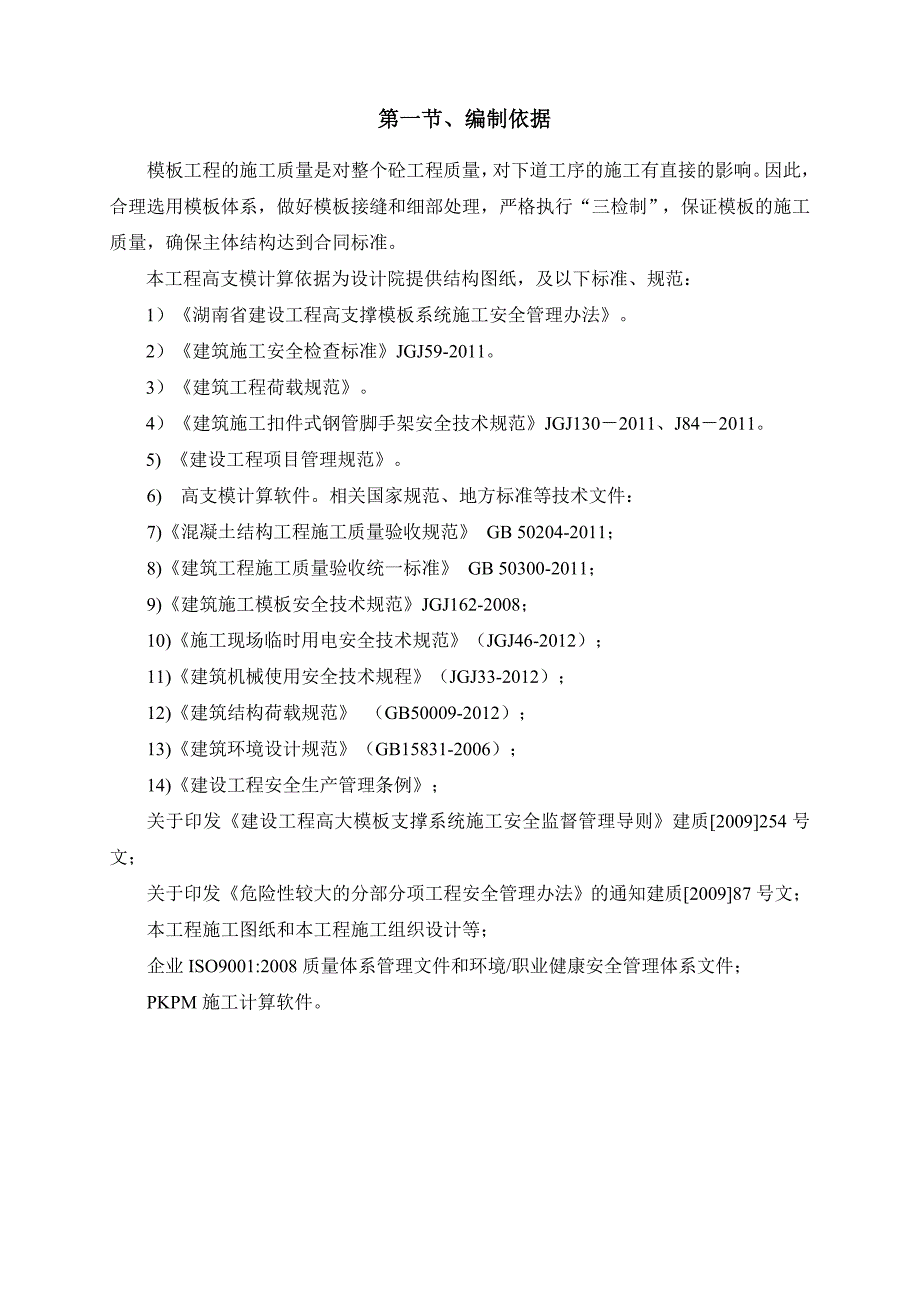

1、第一节、编制依据模板工程的施工质量是对整个砼工程质量，对下道工序的施工有直接的影响。因此，合理选用模板体系，做好模板接缝和细部处理，严格执行“三检制”，保证模板的施工质量，确保主体结构达到合同标准。本工程高支模计算依据为设计院提供结构图纸，及以下标准、规范：1）湖南省建设工程高支撑模板系统施工安全管理办法。2）建筑施工安全检查标准JGJ59-2011。3）建筑工程荷载规范。4）建筑施工扣件式钢管脚手架安全技术规范JGJ1302011、J842011。5) 建设工程项目管理规范。6) 高支模计算软件。相关国家规范、地方标准等技术文件：7)混凝土结构工程施工质量验收规范 GB 50204-2011
2、；8)建筑工程施工质量验收统一标准 GB 50300-2011；9)建筑施工模板安全技术规范JGJ162-2008；10)施工现场临时用电安全技术规范（JGJ46-2012）；11)建筑机械使用安全技术规程（JGJ33-2012）；12)建筑结构荷载规范 （GB50009-2012）；13)建筑环境设计规范（GB15831-2006）；14)建设工程安全生产管理条例；关于印发建设工程高大模板支撑系统施工安全监督管理导则建质2009254号文；关于印发危险性较大的分部分项工程安全管理办法的通知建质200987号文；本工程施工图纸和本工程施工组织设计等；企业ISO9001:2008质量体系管理文件

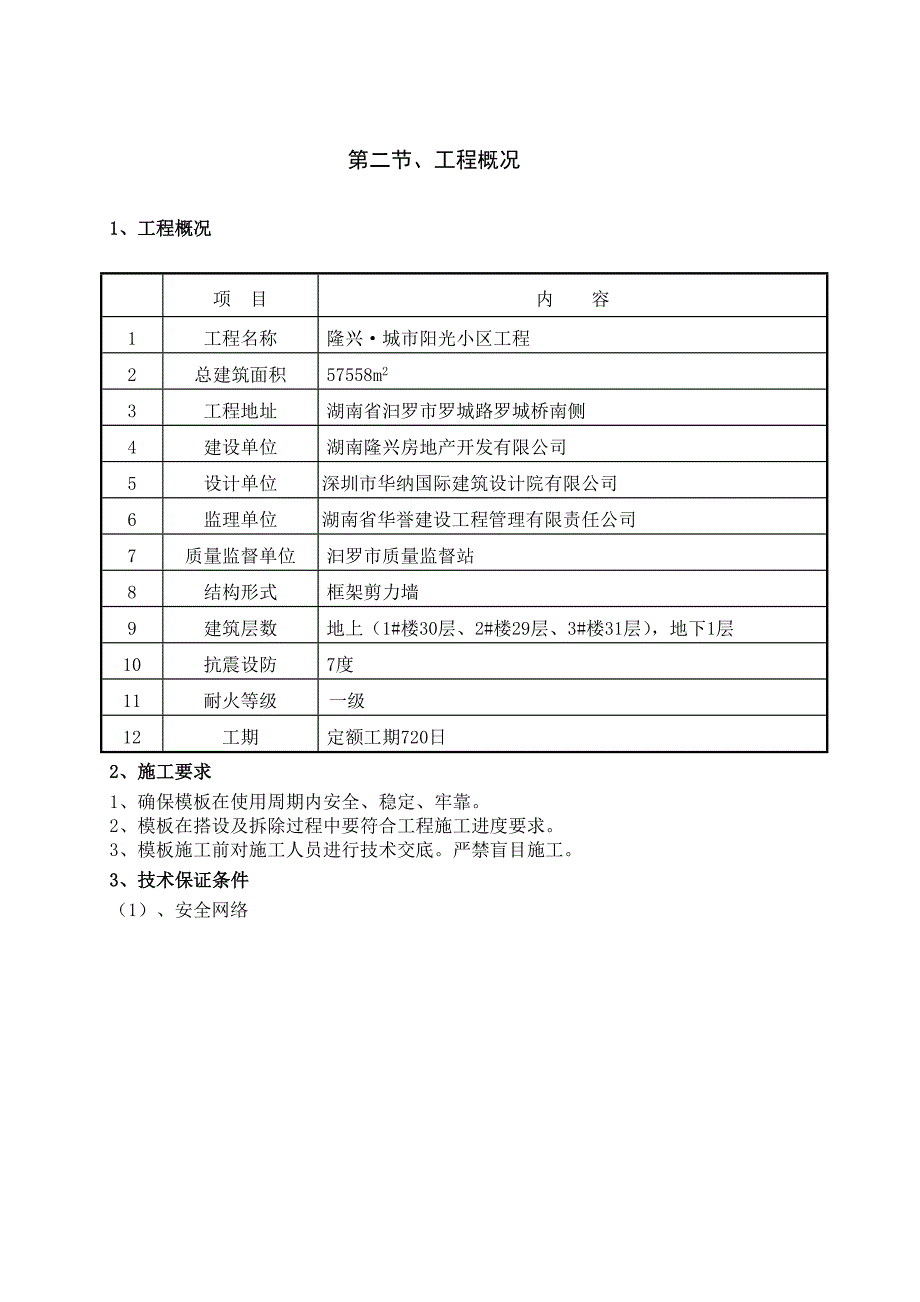

3、和环境/职业健康安全管理体系文件；PKPM施工计算软件。第二节、工程概况1、工程概况 序号项 目内 容1工程名称隆兴城市阳光小区工程2总建筑面积57558m23工程地址湖南省汩罗市罗城路罗城桥南侧4建设单位湖南隆兴房地产开发有限公司5设计单位深圳市华纳国际建筑设计院有限公司6监理单位湖南省华誉建设工程管理有限责任公司7质量监督单位汩罗市质量监督站8结构形式框架剪力墙9建筑层数地上（1#楼30层、2#楼29层、3#楼31层），地下1层10抗震设防7度 11耐火等级一级12工期定额工期720日2、施工要求1、确保模板在使用周期内安全、稳定、牢靠。2、模板在搭设及拆除过程中要符合工程施工进度要求。3

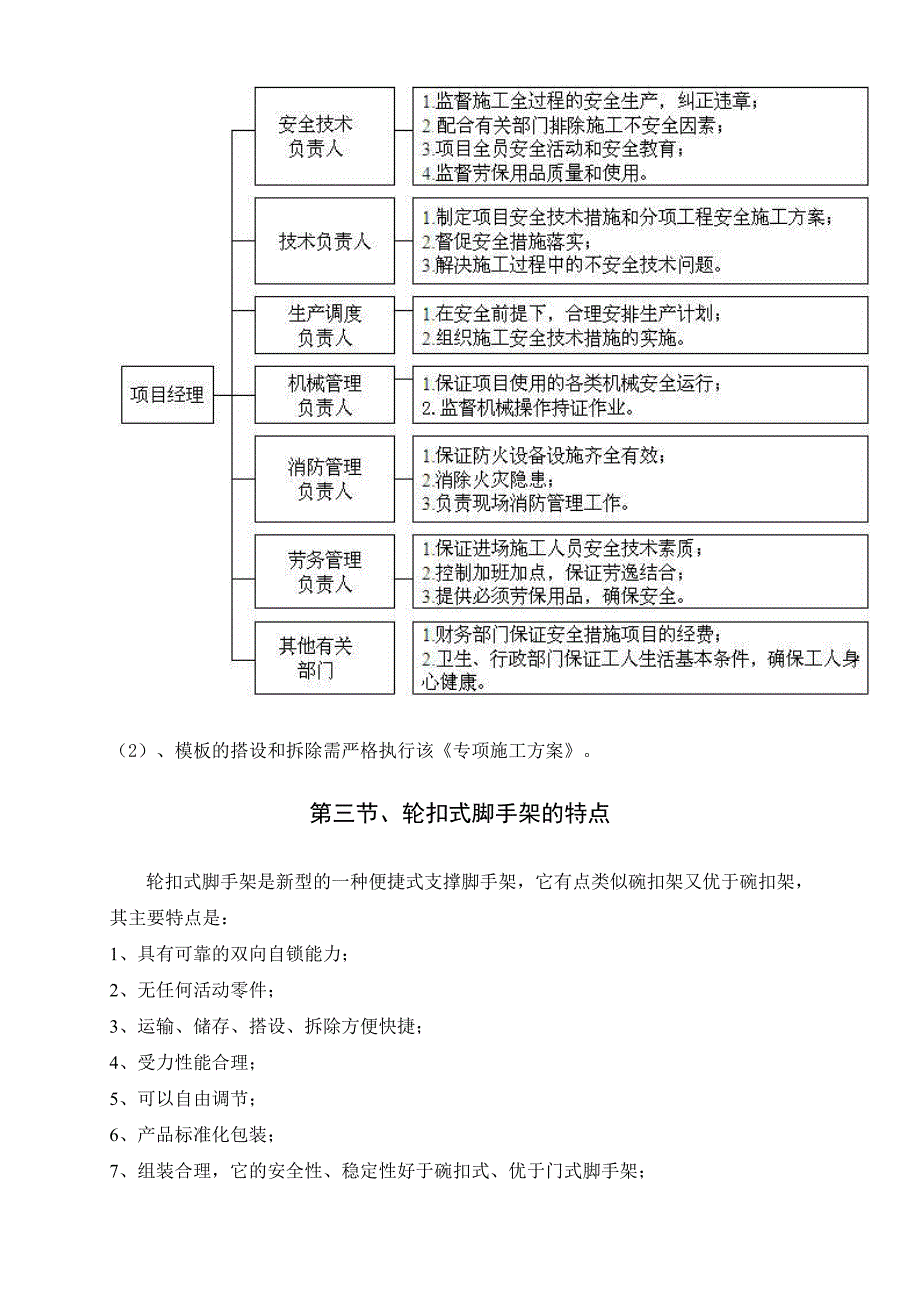

4、、模板施工前对施工人员进行技术交底。严禁盲目施工。3、技术保证条件（1）、安全网络 （2）、模板的搭设和拆除需严格执行该专项施工方案。第三节、轮扣式脚手架的特点轮扣式脚手架是新型的一种便捷式支撑脚手架，它有点类似碗扣架又优于碗扣架，其主要特点是： 1、具有可靠的双向自锁能力； 2、无任何活动零件； 3、运输、储存、搭设、拆除方便快捷； 4、受力性能合理； 5、可以自由调节； 6、产品标准化包装； 7、组装合理，它的安全性、稳定性好于碗扣式、优于门式脚手架；8、实践中表明，作为梁跨度在15m以内，净空层高度在12m一下的单跨、多跨连续梁、框架结构房屋模板支撑体系，其稳定性和安全性好于碗扣式脚手架
5、，优于门式脚手架。缺点： 1、轮扣式脚手架搭设不宜在基层不硬实，地面不平整和不进行混 凝土硬化的地面上；2、不宜直接在土质差的软土层、地面易塌陷的地基上搭设；3、只能作为落地式脚手架使用，不能作为悬挑脚手架使用。第四节、轮扣式脚手架的施工要点及技术参数4.1施工要点1、前期应做好支撑体系的专项施工方案设计，并由总包单位放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性。2、轮扣式脚手架安装基础必须要夯实平整并采取混凝土硬化措施。3、轮扣式脚手架宜使用同一标高的梁板底板的标高范围，对于高度和跨度较大的单一构件支承架使用时对横杆进行拉力和立杆轴向压力（临界力
6、）的验算，确保架体的稳定性和安全性。4、轮扣式脚手架附图片。 4.2轮扣式脚手架技术参数轮扣式脚手架严格按照GB 249112010标准执行一、规格、型号名称型号A（MM）理论重量材质、壁厚立杆LG2.4米240014.02材质为Q235壁厚为3.2MM立杆LG2.1米210012.21立杆LG1.8米180010.67立杆LG1.5米15008.91立杆LG1.2米12007.41立杆LG0.9米9005.6立杆LG0.6米6004.06立杆LG0.3米3002.03横杆LG1.5米15006.38横杆LG1.2米12005.12横杆LG0.9米9003.91横杆LG0.6米6002.82横
7、杆LG0.3米3001.674.3设计荷载1、设计荷载（标准层）：钢筋自重1.5（KN/）； 模板自重：0.3（KN/）； 新浇混凝土重力密度24.0（KN/m）； 施工均布荷载标准值：2.0（KN/） 振捣混凝土对梁底模板荷载2.0（KN/）。2、杆件参数设置：标准层层高3.0米，立杆横纵间距按（梁、板）承载力分布特征设置900120cm不等，底部设扫地杆，往上1.2米设第二道横杆，再往上0.9米设第三道横杆，余50cm设置支撑梁及螺旋顶撑。顶撑加立杆外伸长度之和不超过50cm。 第五节、轮扣式支撑的设计5.1轮扣式脚手架的布置首先进行满堂轮扣式脚手架的搭设，按照排架间距梁轴线往两侧设立杆。
8、 5.2对于局部特别是不规则的，轴线内有大梁的，楼面标高不一致的，则适当利用1.2米和0.9米长的轮扣式脚手架进行调整立杆间距，保证立杆从梁轴线起600距离开始起步。5.3对墙边，先少支一排轮扣式脚手架，进行模板支设，墙模板支完后，用钢管、十字扣件固定在轮扣式脚手架上，钢管端头U型托顶住模板外侧加固柱子的钢管或木方上，加固斜撑竖向间距400，水平间距200。对U型托的丝扣进行调整，确保支撑对框架柱的加固牢固。5.4对楼梯踏步的模板支设详见附后，由于模板架支撑是斜向的，采用钢管、扣件进行固定。5.5对顶板，由于轮扣式脚手架的支设高度不一定能正好到达梁底，因此，在轮扣式脚手架顶端，加设U型托进行顶
9、板标高的立杆高度调整。立杆顶部U型托丝杆外露不得超过20CM，如果超过则进行适当调整，可在轮扣式支架下部再加设一个U型托，即立杆最上端与最下端各设置一个U型托，保证U托外露丝扣小于20CM，确保支架及U型托的的受力稳定。5.6梁底支撑采用钢管扣件式脚手架，梁底上铺设60*80木方,间距300,木方上铺设梁底板,梁底间距1200支撑立杆加固，采用扣件与轮扣式满堂脚手架连接。第六节、施工部署及施工准备 6.1材料与设备计划6.1.1、钢材的选用(1) 钢材应符合现行国家标准碳素结构钢GB/T 700和低合金高强度结构钢GB/T 1591的规定。(2) 钢管应符合现行国家标准直缝电焊钢管GB/T 1
10、3793或低压流体输送用焊接钢管GB/T 3092中规定的Q235普通钢管的要求，并应符合现行国家标准碳素结构钢GB/T 700中Q235A级钢的规定。不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。(3) 每根钢管的最大质量不应大于25kg，采用48.33.2钢管。(4) 钢管的尺寸和表面质量应符合下列规定1)应有产品质量合格证；2)应有质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T 228的有关规定；3)钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；4)钢管外径、壁厚、断面等的偏差，应符合现行规范建筑施工扣件式钢管脚手架安全技术规范JG
11、J130-2011的规定；5)钢管必须涂有防锈漆。(5) 旧钢管的检查在符合新钢管规定的同时还应符合下列规定1) 表面锈蚀深度应符合现行规范建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2011的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；2) 钢管弯曲变形应符合现行规范建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2011的规定；3) 钢管上严禁打孔。(6) 钢铸件应符合现行国家标准一般工程用铸造碳钢件GB/T 11352中规定的ZG 200-420、ZG 230-450、ZG 270-50
12、0和ZG 310-570号钢的要求。(7) 钢管扣件应符合现行国家标准钢管脚手架扣件GB 15831的规定。(8) 扣件的验收应符合下列规定1) 新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证：2) 旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；3) 新、旧扣件均应进行防锈处理；4) 支架采用的扣件，在螺栓拧紧扭力达65Nm时，不得发生破坏。(9) 连接用的焊条应符合现行国家标准碳钢焊条GB/T 5117或低合金钢焊条GB/T 5118中的规定。(10) 连接用的普通螺栓应符合现行国家标准六角头螺栓C级GB/T 5780和六角头螺栓GB/T 5782
