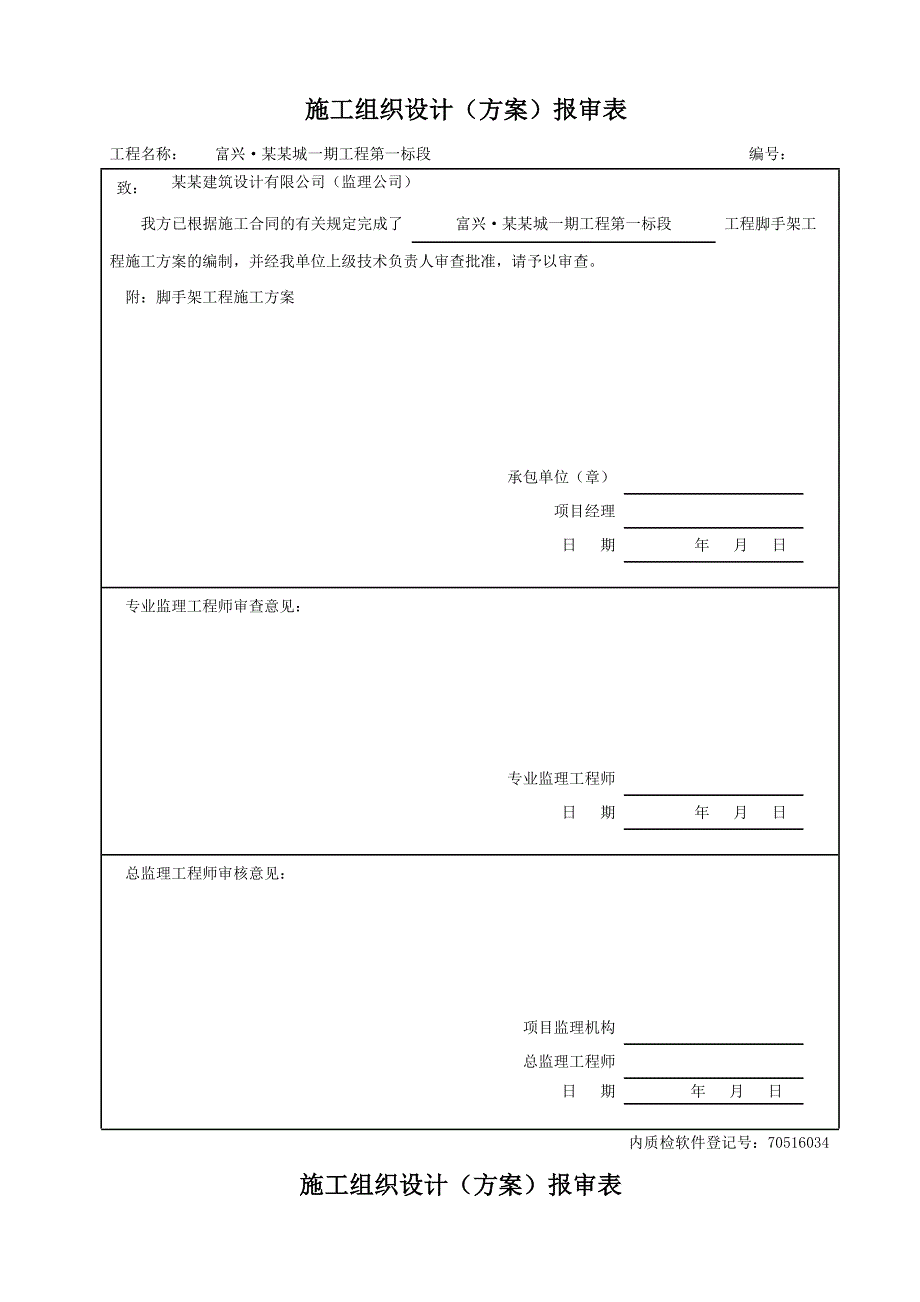

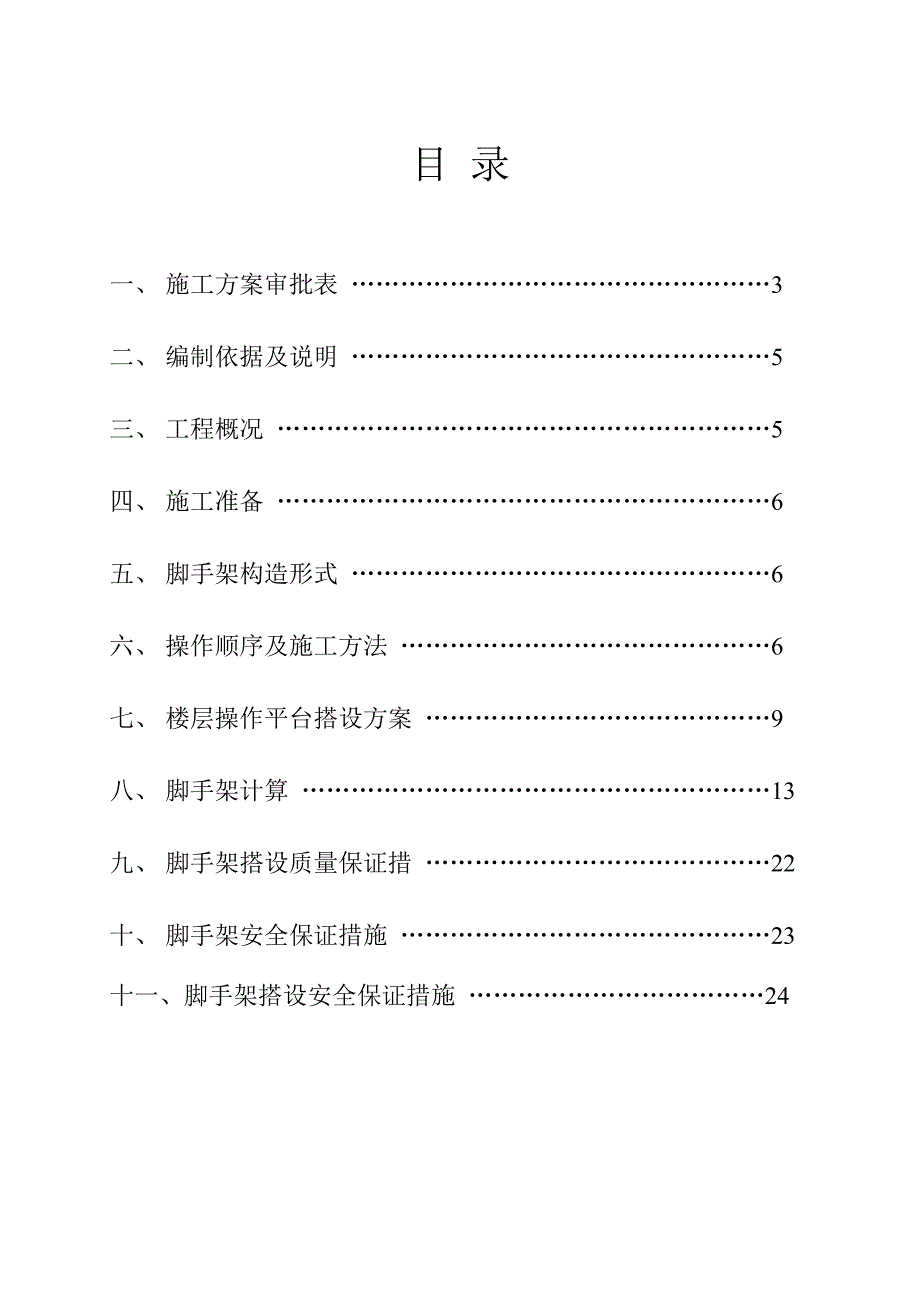

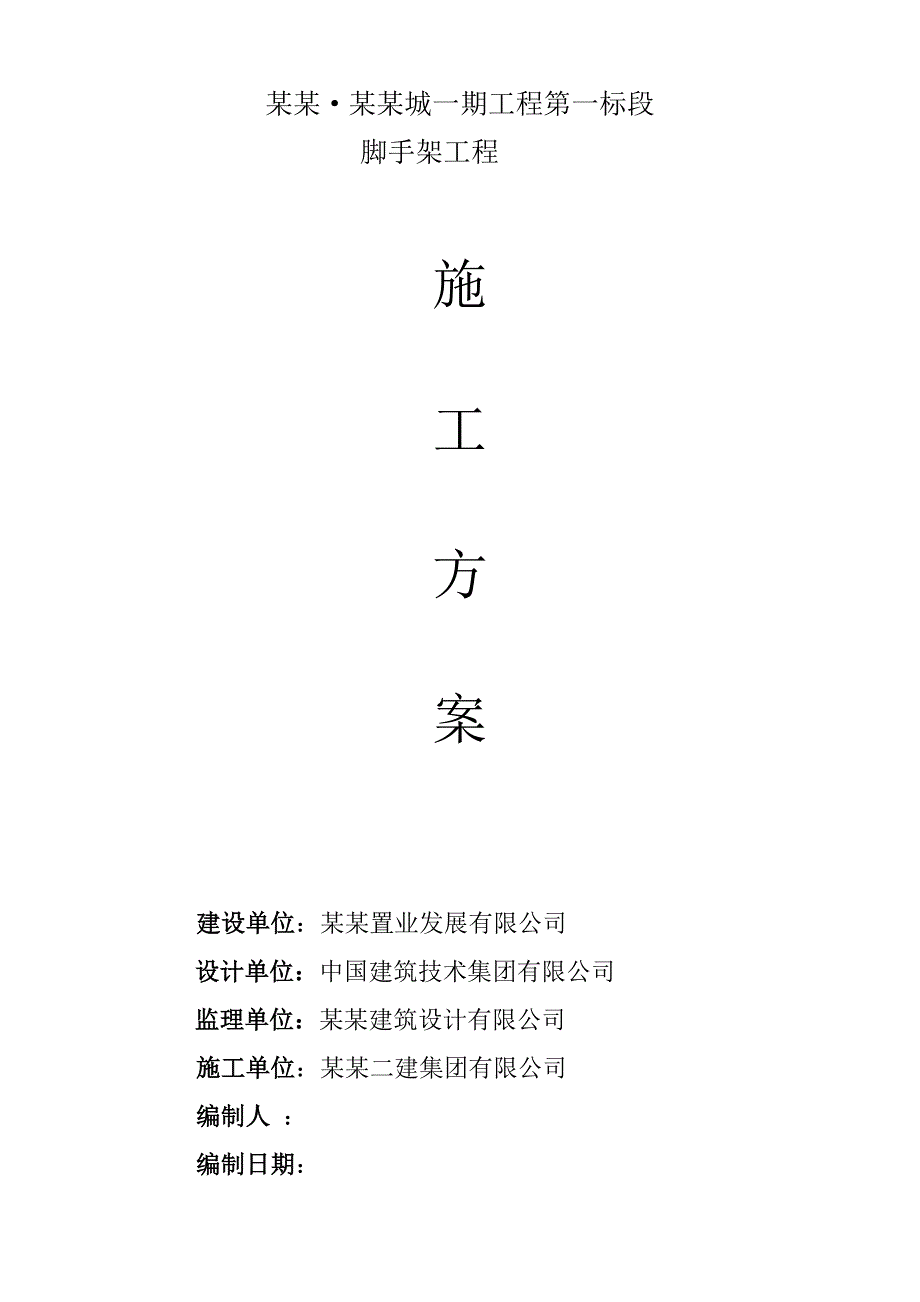

1、某某某某城一期工程第一标段脚手架工程施工方案建设单位：某某置业发展有限公司设计单位：中国建筑技术集团有限公司监理单位：某某建筑设计有限公司施工单位：某某二建集团有限公司编制人 ： 编制日期：目 录一、 施工方案审批表 3二、 编制依据及说明 5三、 工程概况 5四、 施工准备 6五、 脚手架构造形式 6六、 操作顺序及施工方法 6七、 楼层操作平台搭设方案 9八、 脚手架计算 13九、 脚手架搭设质量保证措 22十、 脚手架安全保证措施 23十一、脚手架搭设安全保证措施 24 施工组织设计（方案）报审表工程名称：富兴某某城一期工程第一标段编号：致：某某建筑设计有限公司（监理公司） 我方已根据施
2、工合同的有关规定完成了富兴某某城一期工程第一标段工程脚手架工程施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。 附：脚手架工程施工方案承包单位（章） 项目经理日 期 年 月 日 专业监理工程师审查意见：专业监理工程师日 期 年 月 日 总监理工程师审核意见：项目监理机构总监理工程师日 期 年 月 日 内质检软件登记号：70516034施工组织设计（方案）报审表工程名称：富兴某某城一期工程第一标段编号：致：某某建筑设计有限公司（监理公司） 我方已根据施工合同的有关规定完成了富兴某某城一期工程第一标段工程脚手架工程施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。 附：脚
3、手架工程施工方案工程项目部（章） 技术负责人日 期 项目经理审查意见：项目经理日 期 年 月 日总公司驻地代表审核意见：总公司（章）主管负责人日 期 年 月 日二、编制依据及说明 本方案根据业主提供现有施工图掌握有关施工技术资料，根据本地区施工特点，气候情况，结合我公司历来的施工经验，现有机电设备，各种周转材料，执行脚手架安全验收规范（JGJ130-2001）标准等进行组织编制。三、工程概况工程概况见下表：序号楼号层数层高结构形式基础形式总高度（m）总长度（m）总跨度（m）屋面结构形式标准层面积（m2）建筑面积( m2)地下地上19#019地上一层高为2.19，二至十九层3.0米剪力墙结构桩基
4、承台56.858014.4平屋面859.6914866.244210#119地上一层高为5.5米，二至十九层3.0米剪力墙结构桩基筏板56.8546.426.9平屋面422.958604.82312#08地上一层高为2.19，二至八层3.0米短肢剪力墙结构桩基承台23.854210.6坡屋面438.463085.14413#08地上一层高为2.19，二至八层3.0米短肢剪力墙结构桩基承台23.8545.3516.2坡屋面462.103299.77514#08地上一层高为2.19，二至八层3.0米短肢剪力墙结构桩基承台23.8545.3516.2坡屋面462.103299.77615#08地上一
5、层高为2.19，二至八层3.0米短肢剪力墙结构桩基承台23.8545.3516.2坡屋面462.103299.77718#08地上一层高为2.19，二至八层3.0米短肢剪力墙结构桩基承台23.8541.0517.4坡屋面443.503158.48819#08地上一层高为2.19，二至八层3.0米短肢剪力墙结构桩基承台23.854013.4坡屋面425.152975.06四、施工准备 1.根据本工程结构形式，施工进度，配备的技术人员及架子工、工长。首先进行熟悉施工图，计算脚手架所用材料，排出进场计划。 2.对脚手架搭设前必须进行技术和安全三级交底，由项目部经理、技术负责人向安全员、技术员交底，下
6、面由安全员、技术员向架子工工长进行交底，下面由架子工工长向架子工操作员进行交底，并每天进行。 3.搭设脚手架必须由专业架子工担任，并持证上岗，上岗人员需定期体检，凡不适应高处操作的，不得上脚手架操作。 4.脚手架材料必须按规格、品种分类堆放整齐，并进行检查验收。使用操作时再进行材料选用，如钢管严重锈浊薄壁，严重弯曲、裂变的，不得使用。铁扣件已变形、裂缝，螺栓、螺纹损坏的不得使用，木挑板厚度小于5CM或由损裂、弯曲的不得使用。五、脚手架构造形式 1.本工程多层、商铺、六层以下外墙为双排钢管落地封闭脚手架，材料为48钢管、十字铁扣件、对接扣件、转向铁扣件、密目安全网、挑板、垫板、铁丝等组成。 2.
7、六层以上为悬挑双排钢管封闭脚手架，悬挑梁采用16#热轧工字钢，斜拉钢筋绳为14，具体见附图及计算。 3.内墙、砌体、抹灰、为满堂红钢管脚手架，其余为临时活动架及高凳脚手架。六、脚手架施工操作顺序及施工方法1.脚手架立杆底部沿架体基础，必须填土夯实、平整、浇筑100厚素砼，立杆坐落于垫层或垫板上，垫板用200宽以上，50厚，长不小于2500MM；立杆纵距1M，立杆横距1.2M。在脚手架下部设置扫地杆。纵横向扫地杆距地200MM，大横杆步距为1.8。小横杆子主接点处，必须设置操作层，小横杆间距0.75M，采用刚性拉接点（连墙件），拉接点竖向间距为每层框架梁上口，水平间距为8-10M。在转角处，主接
8、点必须设置。 2.脚手架搭设 剪力撑跨越5根立杆，剪力撑与地面呈50夹角，拐角处及中间隔9M设置一道，横向斜撑。剪力撑和横向斜撑沿体通高设置，剪力撑采用旋转铁扣件搭设，搭接长度为1M，用3个旋转扣件搭接固定。 3.密目安全网安装挂设 密目安全网进场后必须进行检验测试，合格后方可使用。密目安全网用14#铁丝绑扎牢固。绑扎与大横杆为主，绑扎牢固。在一层必须用安全网搭设平网，往上为10M高铺设一道。 4.脚手架铺设 脚手架必须进行筛选使用，厚度不得少于50mm。操作层脚手板必须铺满，铺设脚手板必须可选用二种铺设法。可采用对接及搭接铺设法，对接铺设如3-4m长，可铺设在3根小横杆上，必须铺平、铺稳，离
9、开墙面150mm，两端探头长度为150mm，并用铁丝绑扎牢固。搭接或铺设，搭接长度不得小于200mm，基伸出小横杆长度不小于100mm，两端同样用铁丝绑扎牢固。 5.护身杆搭设 在搭设脚手架时同步进行搭设护身杆，离操作层1，2m高进行搭设。如操作层再进行离操作层0.75高搭设一道护身杆，搭设挡脚板，挡脚板按每步操作层往上，高度180-200mm并固定牢固。 6.抛撑搭设 在搭设脚手架开始搭设二步高时，必须沿体外侧搭设抛撑临时固定，与地的倾角为45-60之间，待连接件搭设固定后方可拆除。 7.脚手架钢管接头布置 脚手架搭设时采用对接扣件，相邻大横杆的接头不得设置在同步或同跨内，相邻水平方向接头必
10、须错开，距离大于500mm，接头中心最近主节点的距离不大于500mm。 8.本工程按施工需要，各楼梯进出口及正立面、商业铺面、主要门洞口，设置出入口。出入口处搭设3m宽，2.5m高，并搭设双层防护棚，出入口采用平行弦杆架结构形式，门洞口挑空一根立杆，门洞两侧用双管立杆，副立杆高度超过门洞口1步，门洞的空间架增设一根斜腹杆，斜腹杆采用旋转扣件，固定在与之相交的横向水平杆的伸出端上。9. 高层悬挑脚手架，分别在6层、12层、19层楼面浇楼层板砼时，埋上14螺栓，每挑梁预埋4根，分别在7层、13层楼面上埋上20钢筋拉环作固定点（用于斜拉悬挑梁拉杆）。待楼层砼强度达设计强度80%后可进行安装悬挑梁，钢
11、管脚手架立杆坐落于悬挑梁头，在梁上口用20以上，长15cm钢筋，并用电焊固定，可插入立杆钢管。斜拉钢筋绳接头不得少于2个卡子，并必须拧紧。凡外墙悬挑脚手架，从每转角处框架柱，内侧开始安装，间距均为1.5m，悬挑梁伸出外墙面1.2m，往内伸进为2.4m，搭设悬挑脚手架具体见附图10.脚手架拆除.脚手架拆除前，必须对所有操作人员进行安全技术交底，操作人员必须全面检查脚手架的扣件连接。连墙件、支承体系是否符合构造要求，首先清理脚手架上的杂物和地面上的障碍物。.拆除脚手架必须划出危险区域，设专人警戒，严禁行人进出危险区域。拆除作业必须按施工作业顺序进行，从边开始由上而下，逐层进行。严禁上下同时作业，连
12、墙体必须随脚手架逐层拆除。如：分段拆除，高度不大于2步，操作人员必须统一指挥上下呼应，动作协调。七、楼层操作平台搭设方案（一）操作平台在施工中用于堆料吊运周转料台组装搭设材料，由钢管、扣件、槽钢、钢丝绳、木或竹跳板所组成。（二）料台应在地面上进行组装，焊接成品后进行安装，组装，安装后必须由项目部检查员，安全员进行验收合格后使用。（三）料台搭设事先由技术员出图，你并进行计算，进行事先埋设各种预埋件，料台必须由维护栏杆。斜拉保险钢丝绳，料台面满铺挑板，并绑扎牢固，吊运安装就位时，必须平稳正确，待固定后进行放松脱钩，具体做法见附图：操作平台最大桡度计算（一）根据简图计算钢丝绳的最大拉力选用钢丝绳1.根据静力平衡原理求得R=19,01KN2.根据【Fg】=aFg/F选用钢丝绳截面：A=0.85 Fg=165.5KN K=7故【Fg】= 0.85X165.5/7=20.1KN故应选用15.5,6X19 的钢丝绳，板上均布荷载选用12.24KN/.（二）根据结构的最大桡度验算主杆的截面组合形式1.最大桡度取值为L/150=4200/150=28mm2.根据结构的最大桡度公式求得立杆的最大桡度为：根据惯性距的平移公式求得，组合
