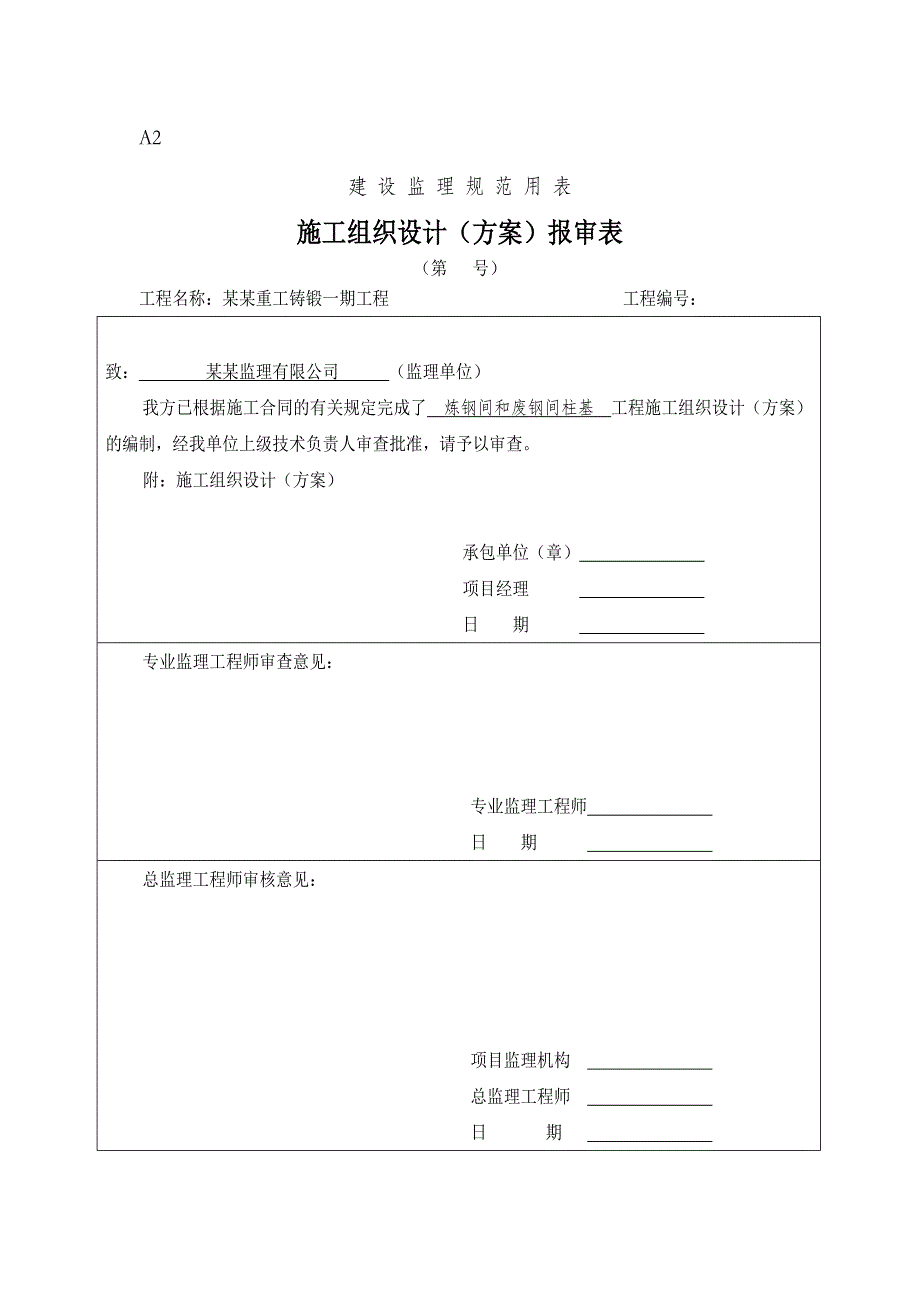

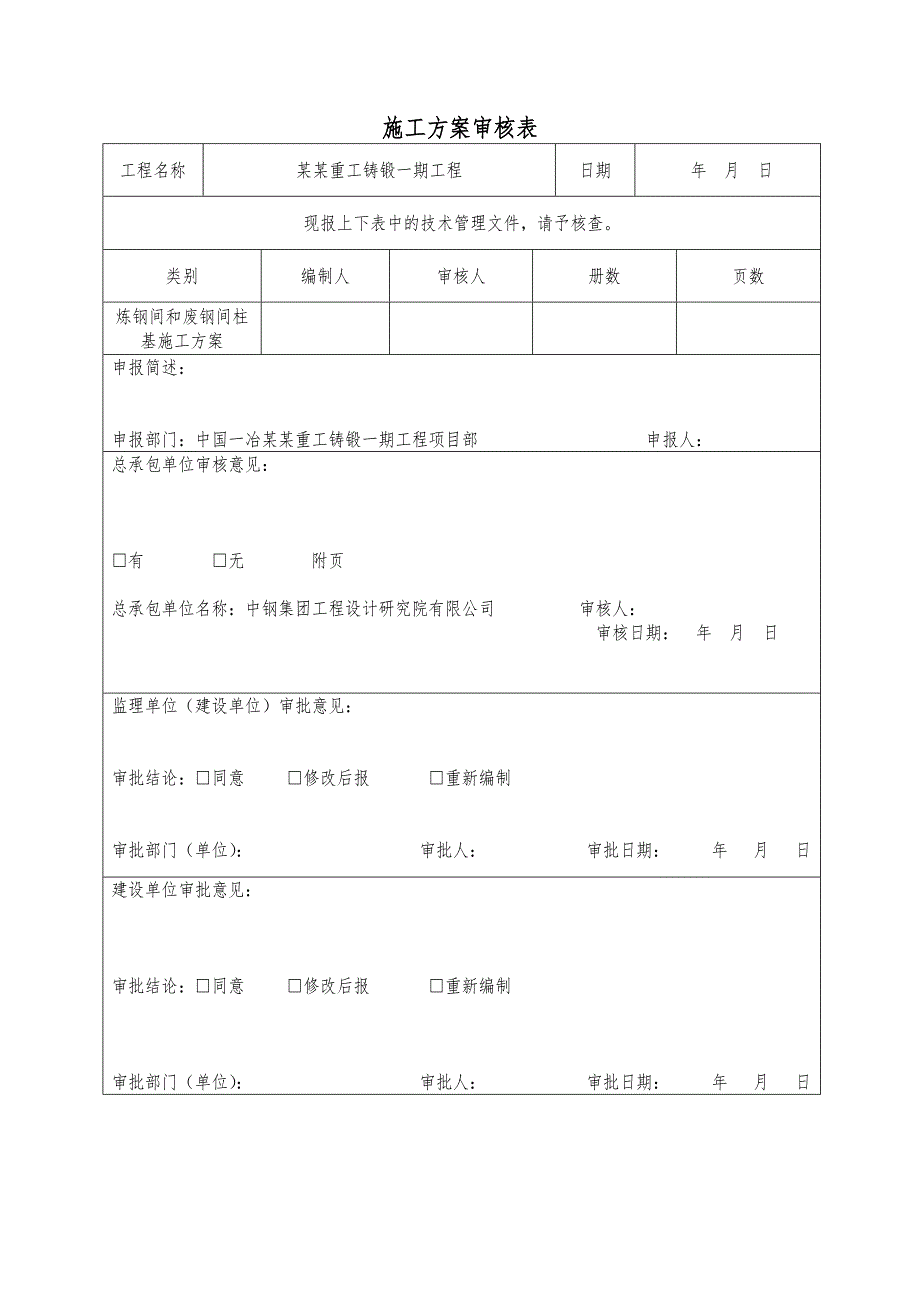

1、某某重工铸锻项目一期工程炼钢和废钢柱基施工方案A2建 设 监 理 规 范 用 表施工组织设计（方案）报审表（第 号）工程名称：某某重工铸锻一期工程 工程编号：致： 某某监理有限公司 （监理单位）我方已根据施工合同的有关规定完成了 炼钢间和废钢间柱基 工程施工组织设计（方案）的编制，经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章） 项目经理 日 期 专业监理工程师审查意见：专业监理工程师 日 期 总监理工程师审核意见：项目监理机构 总监理工程师 日 期 施工方案审核表工程名称某某重工铸锻一期工程日期 年 月 日现报上下表中的技术管理文件，请予核查。类别编制人审核
2、人册数页数炼钢间和废钢间柱基施工方案申报简述：申报部门：中国一冶某某重工铸锻一期工程项目部 申报人： 总承包单位审核意见：有 无 附页总承包单位名称：中钢集团工程设计研究院有限公司 审核人： 审核日期： 年 月 日监理单位（建设单位）审批意见：审批结论：同意 修改后报 重新编制审批部门（单位）： 审批人： 审批日期： 年 月 日建设单位审批意见：审批结论：同意 修改后报 重新编制审批部门（单位）： 审批人： 审批日期： 年 月 日目 录第一章 工程概况1第二章、编制依据1第三章、工程地质水文报告2第四章、施工总体部署5第五章、施工准备工作5第六章、主要施工方法7第七章、工程质量保证措施16第八
3、章、安全保证措施18第十章、环保和文明施工保证措施22第十一章、雨季施工措施23第十二章 安全应急预案24第十三章、模板计算文件28第一章 工程概况1.1工程概况工程场地位于抚顺市抚顺县拉古乡，该场区地形起伏较大，地貌单元属低山丘陵。本工程基础采取天然地基和桩基两种基础形式，当采用天然地基时，基础持力层为第层强风化花岗岩，地基承载力特征值fak450kPa。本工程炼钢间独立基础合计为65个，废钢间基础合计为40个，基础埋深为-8.1m，-4.1m，-6.1m，-2.6m，基础杯口为高杯口形式。由于场地比较复杂，天然地基局部会出现超挖的情况，基础超挖部分采取C15素混凝土进行填充，超深垫层每边宽
4、出基础边缘0.3m。第二章、编制依据2.1、编制依据（1）该工程的地质水文勘察报告（2）中钢设计院提供的设计蓝图（3）建筑基坑支护技术规程(JGJ 120-99)（4）建筑地基与基础设计规范（GB 50007-2002）（5）混凝土结构设计规范（GB 50010-2002）（6）建筑地基基础工程施工质量验收规范GB50202-2002（7）施工手册第四版（8）建筑桩基技术规范JGJ94-2008（9）本工程施工组织设计（10）、混凝土结构设计规范GB50010-2002（11）、模板与脚手架施工详细图集中国建筑工业出版社（12）、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001（13
5、）、建筑施工模板安全技术规范JGJ162-2008（14）、混凝土结构验收规范GB50204-2002第三章、工程地质水文报告3.1工程地质情况 素填土：褐色黄褐色，主要由粘性土、砂土及风化岩石碎块组成，松散，稍湿 。该层局部为杂填土（杂色，主要由煤灰渣、碎石等组成，松散，稍湿）状分布。1 耕土：褐色黄褐色，主要由粘性土组成，含少量砂土及植物根系。 粉质粘土：黄褐色灰色，局部灰黑色，含铁锰质结核及少量砂颗粒，局部含砂量较大，夹中粗砂薄层，切面稍有光泽，韧性中等，无摇振反应，干强度中等。局部呈粉土状分布。可塑，中压缩性。1 粉质粘土：黄褐色灰色，局部灰黑色，含铁锰质结核及粉细砂颗粒，局部含少量有
6、机质，切面稍有光泽，韧性中等，无摇振反应，干强度中等。局部呈粘土状分布。可塑，中压缩性（局部高压缩性）。2 粗砂：黄褐色灰色，主要由长石、石英等矿物构成，颗粒较均匀，级配较差，局部呈中砂或砾砂状分布，粘粒含量较高，局部夹粘性土薄夹层。松散，稍湿饱和。3 淤泥质土：灰色灰黑色，含少量有机质及云母矿物，略有腥臭味，切面稍有光泽，韧性中等，无摇振反应，干强度中等。流塑，高压缩性。4 粗砂：黄褐色，主要由长石、石英等矿物构成，颗粒较均匀，级配较差，局部呈中砂或砾砂状分布，粘粒含量较高。松散，稍湿饱和。 粗砂：黄褐色，主要由风化及未完全风化的岩体碎屑构成，颗粒不均匀，局部呈中砂或砾砂状分布，粘粒含量较高
7、，局部夹粘性土薄层。中密，稍湿饱和。1 淤泥质土：灰色灰黑色，含少量有机质，略有腥臭味，切面稍有光泽，韧性中等，无摇振反应，干强度中等。流塑，高压缩性。2 粉质粘土：黄褐色，夹灰色条纹或斑块，含铁锰质结核及砂颗粒，下部局部含砂量较大或含小砾石，夹中粗砂薄层，切面稍有光泽，韧性中等，无摇振反应，干强度中等。可塑，中压缩性。 砾砂：黄褐色，主要由风化及未完全风化的岩体碎屑构成，颗粒不均匀，局部呈粗砂或角砾状分布，粘粒含量较高，局部夹粘性土薄层。稍密，饱和。 砂质粘性土：该层为残积土，黄褐色灰色，以粉质粘土为主， 含有未完全风化的石英颗粒或岩块，局部呈粉土或砂土状分布。可塑，中压缩性。 全风化混合花
8、岗岩：黄褐色灰绿色，矿物成份主要为长石、石英、云母，结晶粒状结构，组织结构已基本破坏，但尚可辨认，并且有微弱的残余结构强度，干钻可钻进。混合构造，矿物结晶颗粒13mm，结晶较完整。岩石坚硬程度为极软岩，岩体极破碎，岩体基本质量等级为级。 强风化混合花岗岩：黄褐色 灰绿色，矿物成份主要为长石、石英、云母，结晶粒状结构，组织结构已大部分破坏，矿物成分显著变化。长石、云母已风化成次生矿物， 裂隙很发育。岩石被切割成220cm的岩块。用手可折断，干钻不易钻进。混合构造，矿物结晶颗粒15mm，结晶完整。岩石坚硬程度为软岩，岩体破碎，岩体基本质量等级为级。3.2、工程水文情况勘察期间场区内钻遇地下水，地下
9、水类型为滞水，由于山上生产用水排泄等原因，局部水量丰富，且水位较高，该地下水水位还受大气降水的影响变化较大。场初见水位为0.30m14.00m，其标高为87.28m109.03m。地下水补给来源主要为大气降水。根据地区经验，地下水位随季节变化较大。第四章、施工总体部署1、本工程拟采用两台液压反铲挖掘机WY100，铲斗容量为1.2m3，由于受到场地的限制，汽车不可能在坑下进行装运作业，深度超过5m基坑拟采取反铲分段接力的方法进行挖土，考虑到工期紧，基坑暴露时间较短。根据地质勘查报告接合施工手册第四版，土方开挖的放坡系数取为1:1。 2、土方开挖量：土方开挖约40000方土。3、模板施工时由北向南
10、推进，为了混凝土成型观感好，拟采用木模板和木方、钢管进行模板支设第五章、施工准备工作 1、认真学习和审查图纸、地质勘察报告，绘出土方开挖平面图； 2、摸清工程场地情况，收集施工需要的各种资料，为施工规划提供可靠的资料和数据； 3、设置测量控制网 根据给定的坐标系统和水准点，按建筑物总平面要求，引测到现场。在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点，做好轴线控制的测量和校核，控制网要避开建筑物、构筑物、土方机械操作及运输路线，并有保护标志。根据场地方格网，测出各标桩处的自然地形、标高，作为计算挖、填土方量和施工的依据；对建筑物应做好定位轴线的控制测量和校核；进行土方工程的测量定
11、位放线，放出基坑（槽）挖土灰线：上部边线、底部边线和水准标志。 4、作好排水设施根据抚顺每年五、六月份的月降水量季节性降雨统计情况。基坑四周需设置明排水沟，排水沟宽500mm，深500mm，坡度0.2%；并在建筑物基坑角部设800mm800mm800mm的集水井，共2个。基坑上口做好排水堰，500mm500mm，排水沟纵向坡度为0.2%，防止地表水流入基坑。若开挖后遇到地表水，由于地表水水量不是很大，采取潜水泵将水排出；若开挖到较深后，遇到与地质报告不符合的情况，出现了地下水，则需另外采取井点降水，以防塌方。5、施工前，对操作人员进行书面技术交底。6、准备机具、物资及人员（1）主要施工机械设备
12、计划序号机械或设备规格型号数量生产能力用于施工部位备注1反铲挖土机2台土方挖土2装载机1台土方囤土3空压机3台截桩4风镐3台截桩5自卸汽车4台土方运土6手推车2个土方余土清运7钢筋切断机4台炼钢和废钢切断钢筋8钢筋弯曲机4台炼钢和废钢弯曲钢筋9钢筋调直机2台炼钢和废钢调直钢筋10潜水泵6台炼钢和废钢基坑抽水11模板圆锯机4台炼钢和废钢模板制作12电焊机4台炼钢和废钢预埋件制作13三轮农用车2台炼钢和废钢材料倒运（2）主要施工人员工 种人 数备 注挖土机司机6人机械操作装载机司机3人机械操作汽车司机12人机械操作钢筋工60人钢筋制安木工120人模板制安泥工30人混凝土振捣架子工8人脚手架安拆辅助
13、工10人清土、抽水、材料倒运第六章、主要施工方法 6.1、土方工程施工方法天然地基柱基土方开挖工艺流程施工准备测量放线切线分层开挖修坡整平留足预留土层预留20cm土层人工清理桩基土方开挖工艺流程：施工准备测量放线切线分层开挖修坡整平留足预留土层预留20cm土层人工清理破桩 （1）测量放线：根据测量控制网，定出基槽轴列线，按结构预留施工操作面和坡比，分别撒上白灰放出基坑底下口和上口开挖线。 （2）切线分层开挖：按土方分层依次开挖。开挖每层土方过程中，应布置设水准仪跟踪监控，适时进行抄平，以免影响后续土层的放坡系数和边坡的尺寸。每台反铲安排专人指挥，挖掘机挖土，以免超挖。分层开挖时，为防止土体变形，坑底隆起，应控制集
