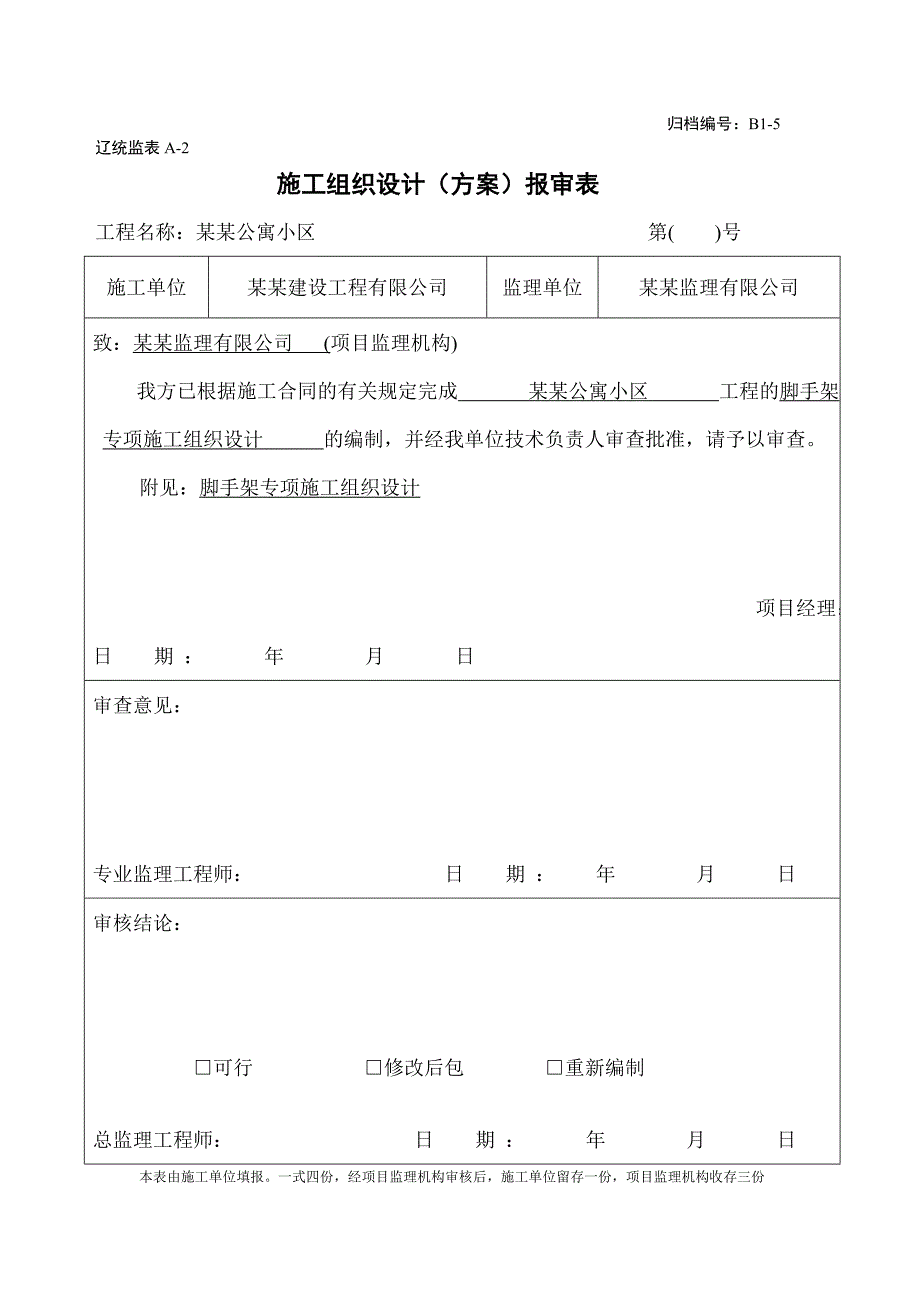

1、归档编号：B1-5辽统监表A-2施工组织设计（方案）报审表工程名称：某某公寓小区 第( )号施工单位某某建设工程有限公司监理单位某某监理有限公司致：某某监理有限公司 (项目监理机构)我方已根据施工合同的有关规定完成 某某公寓小区 工程的脚手架专项施工组织设计 的编制，并经我单位技术负责人审查批准，请予以审查。附见：脚手架专项施工组织设计 项目经理： 日期 ： 年 月 日审查意见：专业监理工程师： 日期 ： 年 月 日审核结论：可行 修改后包 重新编制总监理工程师： 日期 ： 年 月 日本表由施工单位填报。一式四份，经项目监理机构审核后，施工单位留存一份，项目监理机构收存三份脚手架专项施工方案审

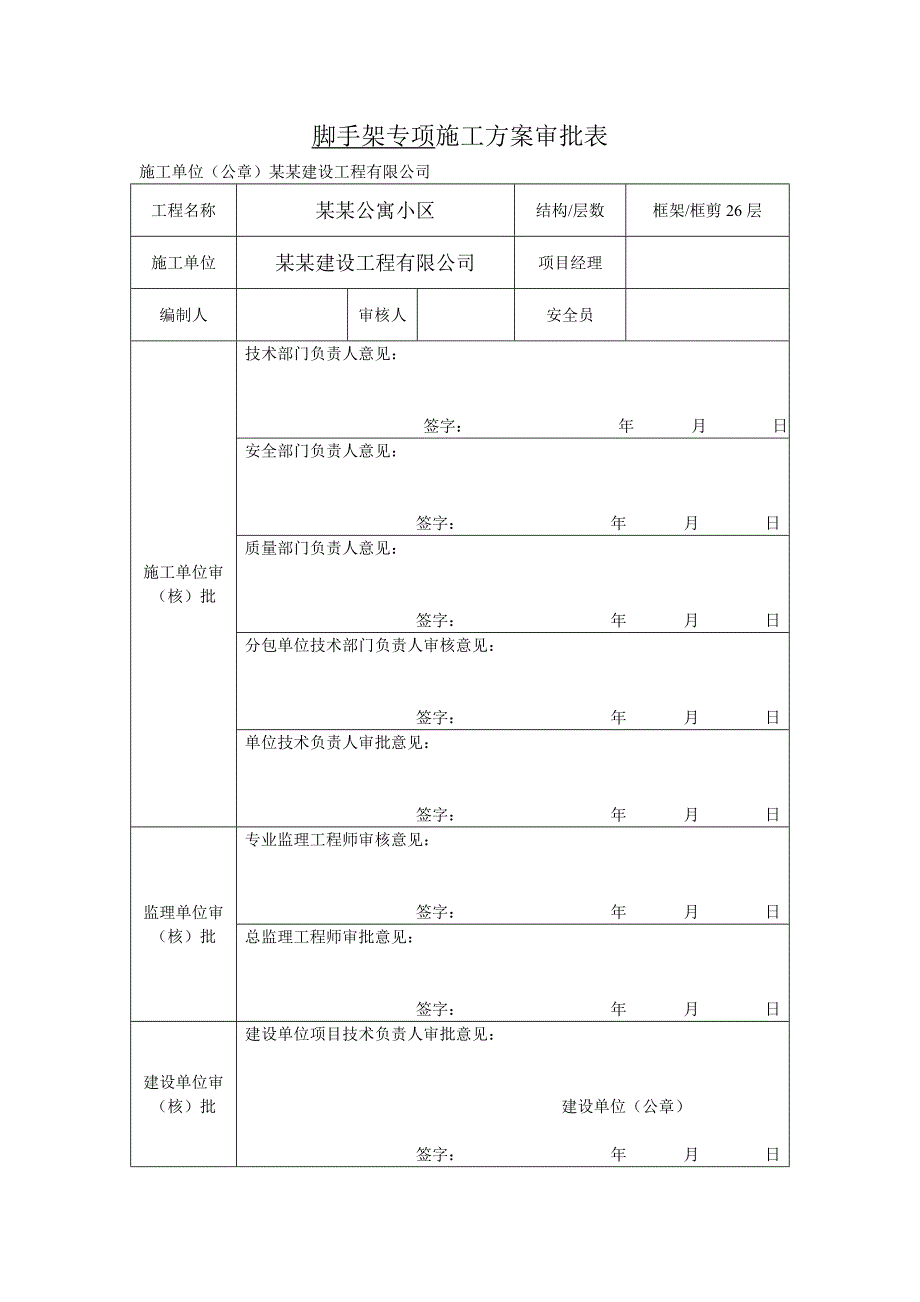

2、批表施工单位（公章）某某建设工程有限公司工程名称某某公寓小区结构/层数框架/框剪26层施工单位某某建设工程有限公司项目经理编制人审核人安全员施工单位审（核）批技术部门负责人意见：签字： 年 月 日安全部门负责人意见：签字： 年 月 日质量部门负责人意见：签字： 年 月 日分包单位技术部门负责人审核意见：签字： 年 月 日单位技术负责人审批意见：签字： 年 月 日监理单位审（核）批专业监理工程师审核意见：签字： 年 月 日总监理工程师审批意见：签字： 年 月 日建设单位审（核）批建设单位项目技术负责人审批意见：建设单位（公章）签字： 年 月 日某某公寓小区脚手架专项方案编制人： 审核人： 批准人

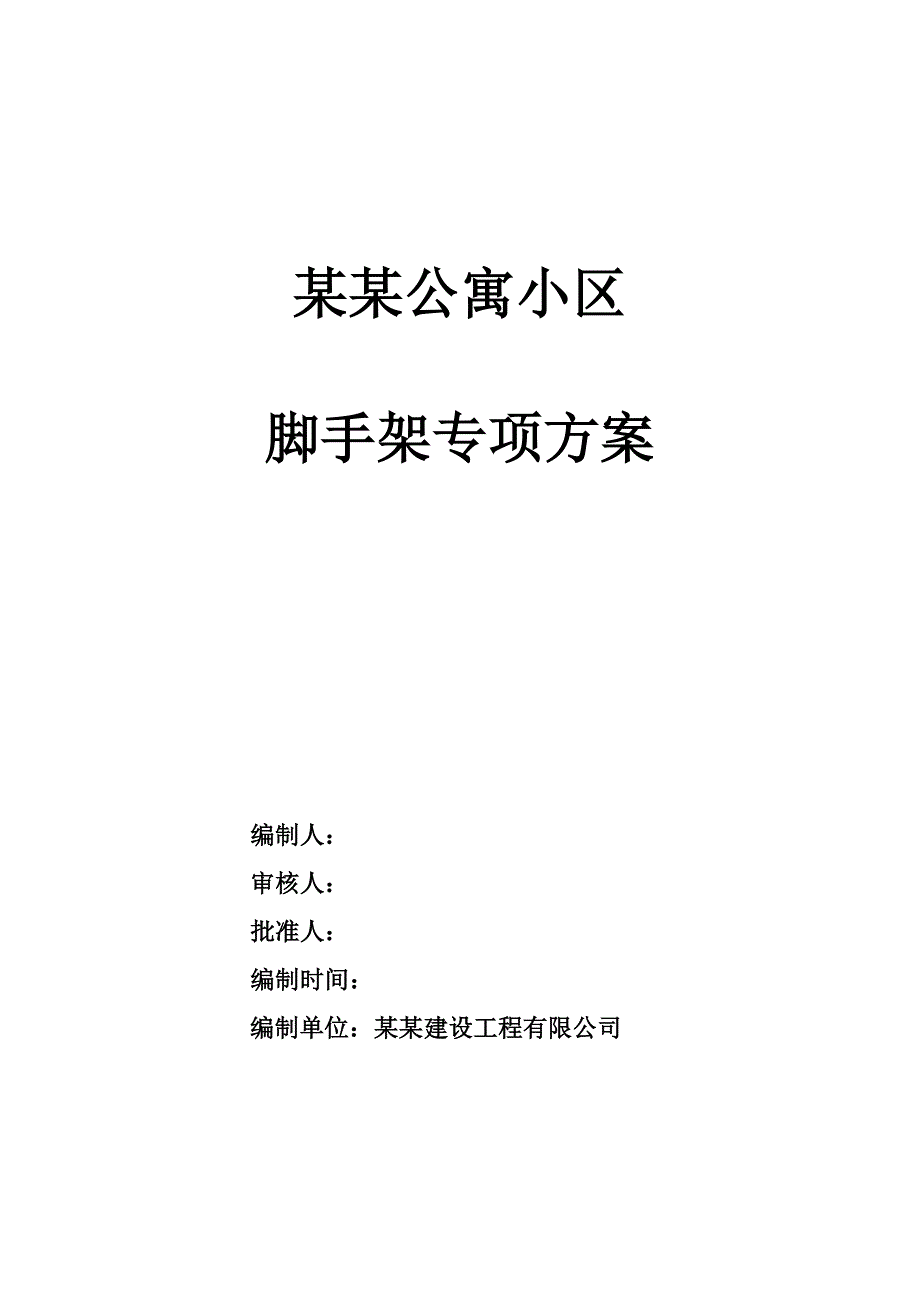

3、： 编制时间： 编制单位：某某建设工程有限公司（脚手架）专项施工方案审批表工程名称某某公寓小区工程结构框剪及 框架施工单位某某建设工程有限公司项目经理编制人审核人安全员施工单位批示：现场工程师: 年 月 日监理单位批示：监理工程师： 年 月 日建设单位批示：技术负责人： 年 月 日脚手架专项施工方案与措施1、 工程概况：某某国际项目工程，位于辽宁省、鞍山市，西邻兴盛路，北邻民生西路，由辽宁中顺房地产开发有限公司兴建，沈阳市华域建筑设计有限公司设计。该工程为综合住宅小区，地下室一层，深-6.2米，1#楼建筑主体分别为26层16层22层，标注层层高2.9米，主体建筑高度78.3米，2#楼建筑主体分
4、别为10层7层10层，层高3米，主体建筑高度35.6米，至南北长61.96米东西长47.49米，1#楼建筑面积为24584.3m2，2#楼建筑面积为13615.91m2，地下室建筑面积为4330.58m2。2、 编制依据：建设与监理单位通知要求及施工图纸以及（JGJ59-2011）标准；建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)；建筑结构荷载规范(GB 50009-2001)；钢结构设计规范(GB 50017-2003)；混凝土结构工程施工及验收规范(GB50204-2002)；鞍山市建设工程专项施工方案编制暂行办法及相关规定；3、施工方案与措施本工程的脚手架工程主要是外墙
5、脚手架，1号楼采用双排脚手架，2号楼采用单排脚手架。主楼外架分五段搭设,第一段为地下部分临时落地式满堂施工脚手架；第二段为网点部分外墙落地式脚手架；三、四、五段均为悬挑式脚手架,高度均为21米，同步采用悬挑式卸料平台。（一）脚手架材料要求m01、48.33.6钢管6m、4m、3m、2m长（立杆、水平杆、剪刀撑架与墙拉接用）02、48.33.6钢管1.2m长（小横杆）03、扣件（直角、对接、旋转）其材质符合（GB15831）的规定04、12#镀锌铁丝（固定脚手板用）05、铁制脚手板50mm厚200mm300mm宽06、1.5m6m密目安全网07、挂网绳0.32mm08、大眼尼龙安全网（支搭平网用
6、）09、底座、（厚8mm，直径150mm,立管外径57mm，壁厚3.5mm高100mm的焊接套筒）10、木垫板（厚度为50mm、宽度为200mm，且长度不小于2跨的木板）（二）脚手架构造01、立杆纵距1.5m02、大横杆步距h=1.5m03、小横杆间距h=1.2m04、夯实且平整地面，立杆下沿纵向满铺木垫板。05、脚手架外侧1m设立排水沟，防止积水。（三）落地部分脚手架搭设工艺定位清土平整夯实铺脚手板安装扫地杆安装立杆安装水平杆安装小横杆扶手栏杆铺脚手板装立面安全密目网设档脚板检查验收搭出架6m长的双层硬性防护棚再验收投入使用。（四）钢管脚手架搭设要求及措施01、外架平网搭设位置分别在1层顶、
7、3层顶。第一层平网为双层网，网间连接采用与网同材质绑绳。02、脚手架内侧立杆距外墙150mm，距凸出墙面构件50mm。纵向扫地杆距底座下皮200mm。03、立杆（1）立杆的对接扣件应交错布置，两个相邻的立杆接头不应设在同步同跨内，且在高度方向错开的距离不应小于500mm，各接头中心距主结点的距离不应大于步距的1/3。（2）开始搭设立杆时，应每隔6米设置抛撑，以保证临时搭设架子不倾倒。（3）每层结构高度和外墙窗内搭设连接件。架子搭至连接高度后要随即搭设连接件，切忌不能滞后，以防不测。04、平杆（1）纵向水平杆设于横向水平杆之下立杆的内侧，用直角扣件与立杆扣紧。（2）纵向水平杆一般用对接扣连接，接
8、头位置应交错布置,两个相邻的立杆接头不应设在同步同跨内，且在高度方向错开的距离不应小于500mm，各接头中心距主结点的距离不应大于步距的1/3。（3）封闭型脚手架的同步纵向水平杆必须四周交圈。（4）每一主结点处设置一根横向水平杆，并且用直角扣件扣紧在纵向水平杆上。纵向水平杆的长度为6m或参照现场需要而定。（5）横向水平杆的外侧露出脚手架尺寸应平齐一致。05、扣件（1）钢管扣件共有三种形式，即直角扣件、旋转扣件和连接扣件。扣件规格必须与钢管外径一致且质量必须合格。（2）每个扣件必须拧紧，拧紧力距应在4560NM之间。最大不准超过6kg/m。（3）主结点处，固定横向水平杆、剪刀撑等扣件的中心线距主
9、结点距离不应大于150mm。（4）对接扣件的开口应朝上或朝内。（5）各立杆端头伸出扣件盖板边缘的长度不应小于100mm。06、连接件刚性连接件采用钢管扣件与框架外梁预埋钢管连接，与脚手架小横杆，立杆形成一个连接整体，靠近主结点设置，偏离主节点不大于300mm。07、剪刀撑（1）剪刀撑沿整楼周围均设置，设置宽度为6m（跨5根立杆），斜杆与地面的倾角为600。当分段宽度小于6m的凹凸墙时，可在全高设“之”字形斜撑。（2）在脚手架的长度和高度连续设置剪刀撑，每4跨设置一道（1.5m4跨=6m）。剪刀撑斜杆应用旋转扣件固定在立杆上，旋转扣件中心线距主结点的距离不应小于150mm，剪刀撑斜杆的接头必须采
10、用搭接，搭接长度不小于1米，用3个扣件连接。08、脚手板（1）铁脚手板宽度应不小于200mm，厚度应不小于50mm，且不得有开裂、腐朽现象。（2）操作层脚手板应铺满、铺稳，距墙120-150mm,脚手板搁置形式采用搭接铺设，搭接中心线与小横杆中心线一致，中心线两边搭接长度不小于150mm，并用12#镀锌铁丝绑牢。（3）不得有探头板。（4）挡脚板立放在外排立杆里侧，并用12#镀锌铁丝绑牢。09、安全防护（1）每部脚手架均设置栏杆，栏杆应设置在外排立杆里侧。（2）栏杆上皮高度1200mm。（3）脚手架外侧应满张绿色密目安全网，绑扎牢固，不留缝隙，四周交圈。（4）脚手架里侧立杆与建筑物之间的间隙应层
11、层封闭，满铺脚手板。（5）建筑物内的楼梯、阳台门口均搭设防护杆，栏杆高不小于1200mm，并加设警示标志。（6）建筑物的出口应搭设防护棚，防护棚应伸出建筑物6m，顶面满铺两层5cm厚木板，间距600cm。侧面满挂密目网，并作明显“安全通道”标识，确保出入人员的安全。如下图600cm10、脚手架施工顺序与允许偏差（1）脚手架应自下而上搭接，每完成一步脚手架应及时检查、校正间距、排距、垂直度、水平度。经安全员验收后方能交付使用。（2）允许偏差值如下：立杆垂直度每层10mm全高H/200立杆间距50mm排距20mm步距20mm纵向水平杆20mm同跨内外纵向水平杆高差10mm横水平杆外伸长度偏差30m
12、m（五）脚手架拆除1、脚手架拆除前，由技术员向工人进行书面安全技术交底。2、拆除前先清除脚手架上的杂物。3、上班前，由班组长进行班前安全、技术口头交底。4、拆除顺序应遵循先拆收安全网，后搭管先拆、先搭管后拆从上而下的原则依次拆除。5、所有连墙体应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后在拆脚手架的作法。分段拆除高差不应大于2步，若高差大于2步，应增设连墙件进行加固。6、当脚手架拆除至下部一根钢管高度时，必须在适当位置搭设临时抛撑加固，后拆连墙件。7、拆除的钢管、扣件、脚手板、安全网应采取临捆袋装运至地面，并分类运至指定地点码放整齐。8、对拆除下来的各种扣件，及时修整浸油，防止锈蚀。（六）脚手架质量要求1、脚手架所用各种材料必须保证质量和技术指标方能进场。安全网必须有合格证和检测报告，并报监理批准。2、脚手架所用钢管刷油漆防腐，颜色要一致。3、施工前，由材料人员与技术人员共同检验材质，确认无误后方能使用。4、操作工人必须持证上岗，严禁无证操作。5、脚手架搭设方案需经上级主管部门和监理批准后，方能组织施工。6、基槽回填要密实，地面决不能出现下沉现象。7、脚手架外侧必须排水畅通，防止雨季浸基下陷。8、脚手架使用过程中，要随时检查网扎扣件有无松动，发现问题及
