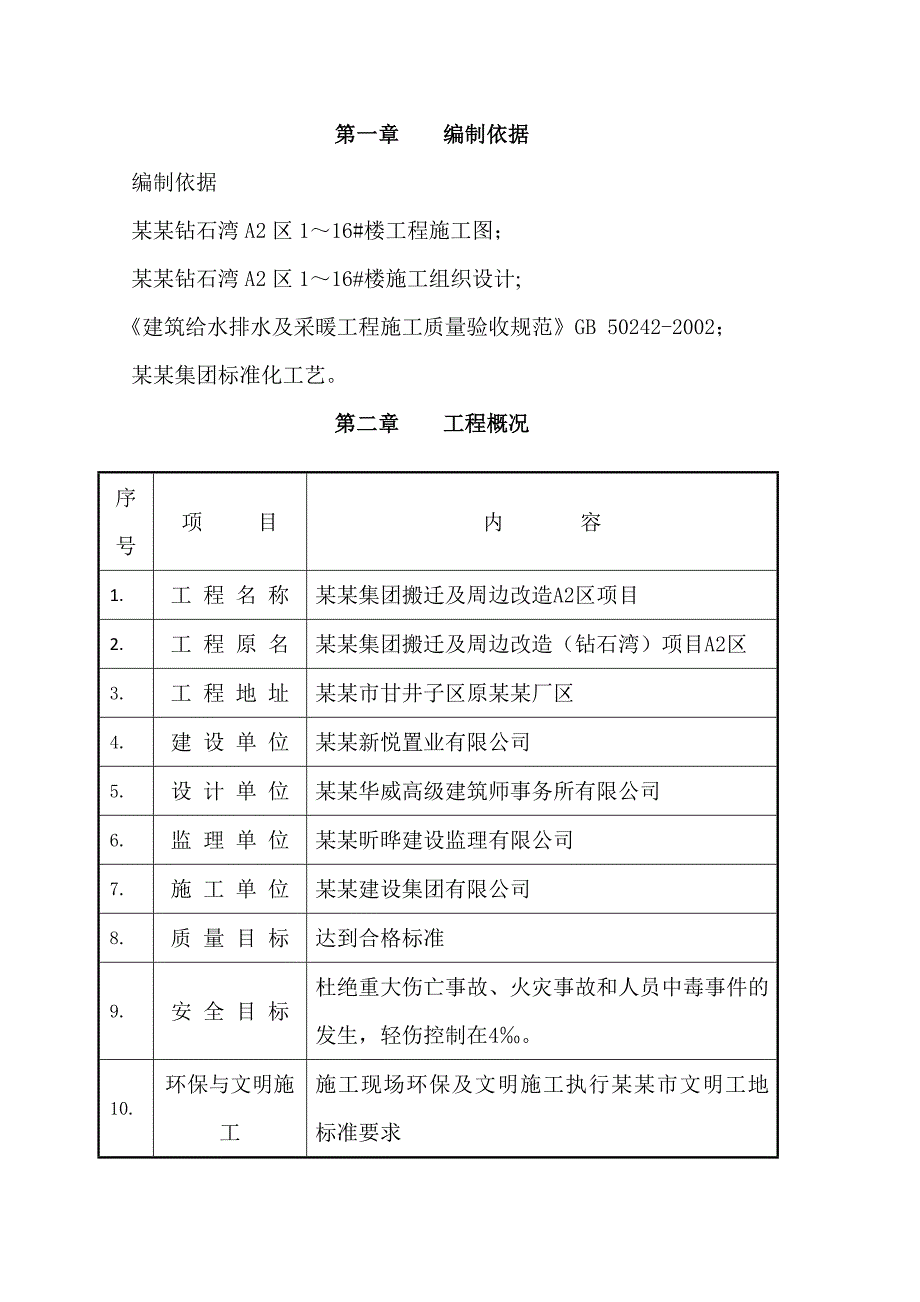

1、某某集团搬迁及周边改造A2区项目地暖地面施工方案（钻石湾A2地块113#楼）某某建设集团有限公司第一章 编制依据编制依据某某钻石湾A2区116#楼工程施工图；某某钻石湾A2区116#楼施工组织设计;建筑给水排水及采暖工程施工质量验收规范GB 50242-2002；某某集团标准化工艺。第二章 工程概况 序号项 目内 容1.工 程 名 称某某集团搬迁及周边改造A2区项目2.工 程 原 名某某集团搬迁及周边改造（钻石湾）项目A2区3.工 程 地 址某某市甘井子区原某某厂区4.建 设 单 位某某新悦置业有限公司5.设 计 单 位某某华威高级建筑师事务所有限公司6.监 理 单 位某某昕晔建设监理有限公司

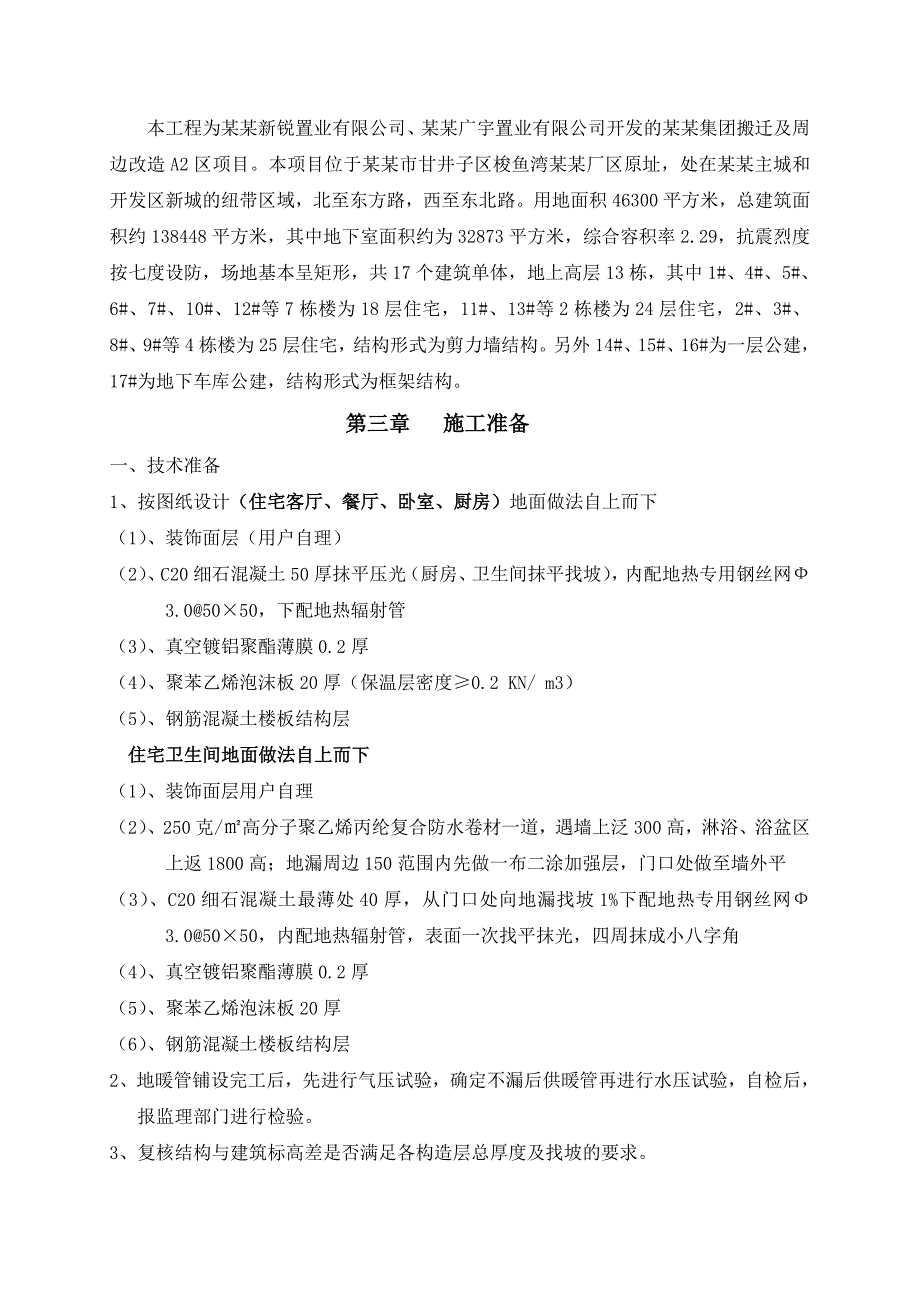

2、7.施 工 单 位某某建设集团有限公司8.质 量 目 标达到合格标准9.安 全 目 标杜绝重大伤亡事故、火灾事故和人员中毒事件的发生，轻伤控制在4。10.环保与文明施工施工现场环保及文明施工执行某某市文明工地标准要求本工程为某某新锐置业有限公司、某某广宇置业有限公司开发的某某集团搬迁及周边改造A2区项目。本项目位于某某市甘井子区梭鱼湾某某厂区原址，处在某某主城和开发区新城的纽带区域，北至东方路，西至东北路。用地面积46300平方米，总建筑面积约138448平方米，其中地下室面积约为32873平方米，综合容积率2.29，抗震烈度按七度设防，场地基本呈矩形，共17个建筑单体，地上高层13栋，其中1
3、#、4#、5#、6#、7#、10#、12#等7栋楼为18层住宅，11#、13#等2栋楼为24层住宅，2#、3#、8#、9#等4栋楼为25层住宅，结构形式为剪力墙结构。另外14#、15#、16#为一层公建，17#为地下车库公建，结构形式为框架结构。第三章 施工准备一、技术准备1、按图纸设计（住宅客厅、餐厅、卧室、厨房）地面做法自上而下（1）、装饰面层（用户自理）（2）、C20细石混凝土50厚抹平压光（厨房、卫生间抹平找坡），内配地热专用钢丝网3.05050，下配地热辐射管（3）、真空镀铝聚酯薄膜0.2厚（4）、聚苯乙烯泡沫板20厚（保温层密度0.2 KN/ m3）（5）、钢筋混凝土楼板结构层住宅
4、卫生间地面做法自上而下（1）、装饰面层用户自理（2）、250克/高分子聚乙烯丙纶复合防水卷材一道，遇墙上泛300高，淋浴、浴盆区上返1800高；地漏周边150范围内先做一布二涂加强层，门口处做至墙外平（3）、C20细石混凝土最薄处40厚，从门口处向地漏找坡1%下配地热专用钢丝网3.05050，内配地热辐射管，表面一次找平抹光，四周抹成小八字角（4）、真空镀铝聚酯薄膜0.2厚（5）、聚苯乙烯泡沫板20厚（6）、钢筋混凝土楼板结构层2、地暖管铺设完工后，先进行气压试验，确定不漏后供暖管再进行水压试验，自检后，报监理部门进行检验。3、复核结构与建筑标高差是否满足各构造层总厚度及找坡的要求。4、实测楼
5、层结构标高，根据实测调整建筑地面的做法或依实际标高。结构误差较大的应做适当处理，如局部剔凿，局部增加细石混凝土找平层等；5、伸缩缝按设计图纸及材料做法要求，提前采用聚合物砂浆将20厚50宽EPX聚苯板条粘贴于墙边周围；6、施工前做好技术交底，必要时应先做样板间，经业主（监理）或设计认可后再大面积施工。（二）材料和主要机具主要材料机具设备（1）主要材料C20细石混凝土。地暖管材：202.0的HK-PPR管，耐温80，耐压1.2MPa 保温板：20厚聚苯乙烯板，容重=18/m3。钢丝网：规格:3.0mm,网格：5050mm辐射膜：真空镀铝聚酯薄膜0.2厚机具设备：混凝土输送泵、汽油磨光机、切缝机等
6、。（2）主要工具平锹、铁滚筒、木抹子、铁抹子、长刮杠、2m靠尺、水平尺、小桶、筛孔为5mm的筛子、钢丝刷、笤帚、手推胶轮车等。（三）作业条件1、墙面上弹好+500mm标高水平线。2、地暖管施工完成，并经过打压检测符合要求，经监理、甲方验收合格后方可进行下一道工序。同时做好隐蔽资料。3、浇筑前一天，应将泵管连接到位，在泵管连接部位进行加固、垫板，以免损坏地暖管。5、根据标高控制线提前将伸缩缝聚苯板条粘好，控制平整度。6、浇筑前提前安排商品混凝土供应计划，确保细石混凝土的供给。7、预埋件、各种管道及地漏等已安装完毕，经检查合格，地漏口已遮盖，并办理预检和作业层结构的隐蔽手续。8、各种立管和套管通过
7、面层的孔洞已用细石混凝土灌好并封堵密实。9、墙面抹灰已施工完毕，地漏处已找好泛水及标高。第四章 施工部署和施工工艺（一）、施工方案的选择：采用从上至下逆作法组织施工。采用商品细石砼，固定电动地泵输送。（二）、施工工艺流程（1）、确认现场具备施工条件基层清理苯板铺设铝箔铺设钢丝网铺设分水器安装地辐热管铺设水压试验安设给水槽用C25细石混凝土护割缝处水暖管浇筑细石混凝土混凝土压光混凝土养护（2）、施工地面要求地暖辐射供暖区域的地面应平整、干净，不允许有凹凸不平现象，其平整度要求达到5mm，且不允许有落灰、砂石钢筋及外露钢丝网等杂物，尤其杜绝油漆类等化学物质的污染。（3）、保温层施工1）将阻燃的聚苯
8、板平铺在符合要求的地面上，接缝处要紧密、平整，避免出现搭接或漏铺现象，对接处要用胶带粘结紧密。 2）房间边墙处要设置边墙保温带，高度要与找平层平齐； 3）在平整的保温层上，铺设铝箔及钢网,钢丝网以便固定加热盘管； 4）钢丝网应布满房间，距墙150mm-200mm拼接处要绑扎连接； 5）钢丝网应平整、无锐刺；（4）、地辐热盘管的施工（5）、细石混凝土施工1）细石混凝土的标号为C20，细石粒径宜为5-10mm；2）埋地盘管以中间验收尤其是水压试验合格、隐蔽验收合格后，方可进行细石混凝土的施工； 3）管必须在充压（0.6Mpa）状态下充填细石砼，并轻轻捣固找平。混凝土填充24小时后方可泄压； 4）单
9、间面积40（或边长6m）和盘管穿越过门处，应设置10-15mm的膨胀缝。盘管穿越沉降缝时，要设置膨胀缝，并加设波纹套管，其长度250mm； 5）细石混凝土浇筑完成后，必须作好成品保护，严禁踩踏、重压已铺设好的管路。运送混凝土的工具必须在垫有板材的盘管上行使，确保盘管不受任何外力尤其是锐力的碰撞及破坏；6）细石混凝土浇筑时根据水平控制线，控制好面层平整度和标高。7）楼面细石砼表面均匀压光，砼初凝前，应完成面层抹平、揉搓均匀，待砼开始凝结即分遍抹压面层，抹平压光不留抹纹为止，压光时间在终凝前完成。8）、养护：压光完成24小时内进行浇水养护，养护方法采用喷雾器喷雾养护，保持地面表面湿润且不积水为宜；
10、在常温条件下连续养护时间不少于7天，养护期间应封闭，严禁上人。第五章 质量标准1、根据地辐射供暖技术规程JGJ142-2004在与内外墙、柱等垂直构件交接处应留不间断的伸缩缝，伸缩缝填充材料应符合要求，；伸缩缝填充材料与墙、柱应有可靠的固定措施，伸缩缝宽度不宜小于10mm。2 、伸缩缝应从绝热层的上边缘做到填充层的上边缘。3、保温地面面层裂纹：施工前必须按施工方案做好样板层，严格控制砼的厚度与水灰比，按要求设置分隔缝。4、工作阳台等地面排水坡度小、积水、倒返水：首先要给准墙上的水平线，水暖工安装地漏时标高要正确，并在抹找平时先抹好放射形的筋，按规矩施工。5、分格缝留置详见附表允许误差：见下表项
11、目允许偏差表面平整度3标高控制3分格缝宽56、厨房间、有地漏阳台地面收理完成后，与地面接茬的阴角做出R型，与地面、墙面接茬平整光滑，防水施工完成满足交房要求。7、所有地辐热地面均做压光。8、厨房、卫生间和阳台找坡坡度满足设计要求。不得积水、倒泛水现象。9、面层表面应洁净，无裂纹、脱皮、麻面、起砂等缺陷，不得有倒泛水和积水现象。10、表面平整度5，分格缝平直2。第六章 成品保护1、混凝土输送泵在楼层铺设好地暖管上架设，必须保护好地暖管，泵管安装、拆除应注意轻装轻放，以免损坏地热管，造成渗水。2、混凝土浇筑时注意对完成墙面污染的保护。3、四周设置聚苯板分格缝不得缺少。4、泵管安装、拆除应注意轻装轻
12、放，以免损坏门窗洞口、阳角，铝合金、玻璃等。5、混凝土浇筑时注意钢丝网网片蹊跷外露。6、混凝土浇筑时应有地暖施工单位现场随时配合。7、厨房间地面收理完成后，与地面接茬的阴角做出R型，与地面、墙面接茬平整光滑。8、操作时注意保护好地漏、出水口等部位，作临时封堵或覆盖，以免灌入砂浆等造成堵塞。9、浇捣细石混凝土时，避免盘管浮动，不要使砂浆进入保温层或沿墙保温带内。第七章 安全及文明施工1、进入施工现场，必须遵守安全生产六大纪律。工人上班必须戴好安全帽，系好帽带。2、严禁人员站在输送管前。信号联络保持良好，一旦发现有异常情况立即停止泵送。3、要注意安全用电。机械设施应在施工前进行检测，特别是用电机械的电缆检查，不得有裸露或破损。漏电保护装置完好、灵敏。4、使用机械必须定人操作。振动机械操作人员必须戴好绝缘手套，机械上的电缆不得随地拖行。5、施工人员不得酒后作业，不得穿硬底易滑的鞋。6、夜间施工应有良好的照明灯具，照明灯具应固定在安全的绝缘体上。7、做到工完场清，保持施工现场整洁。建设单位：监理单位：施工单位：
