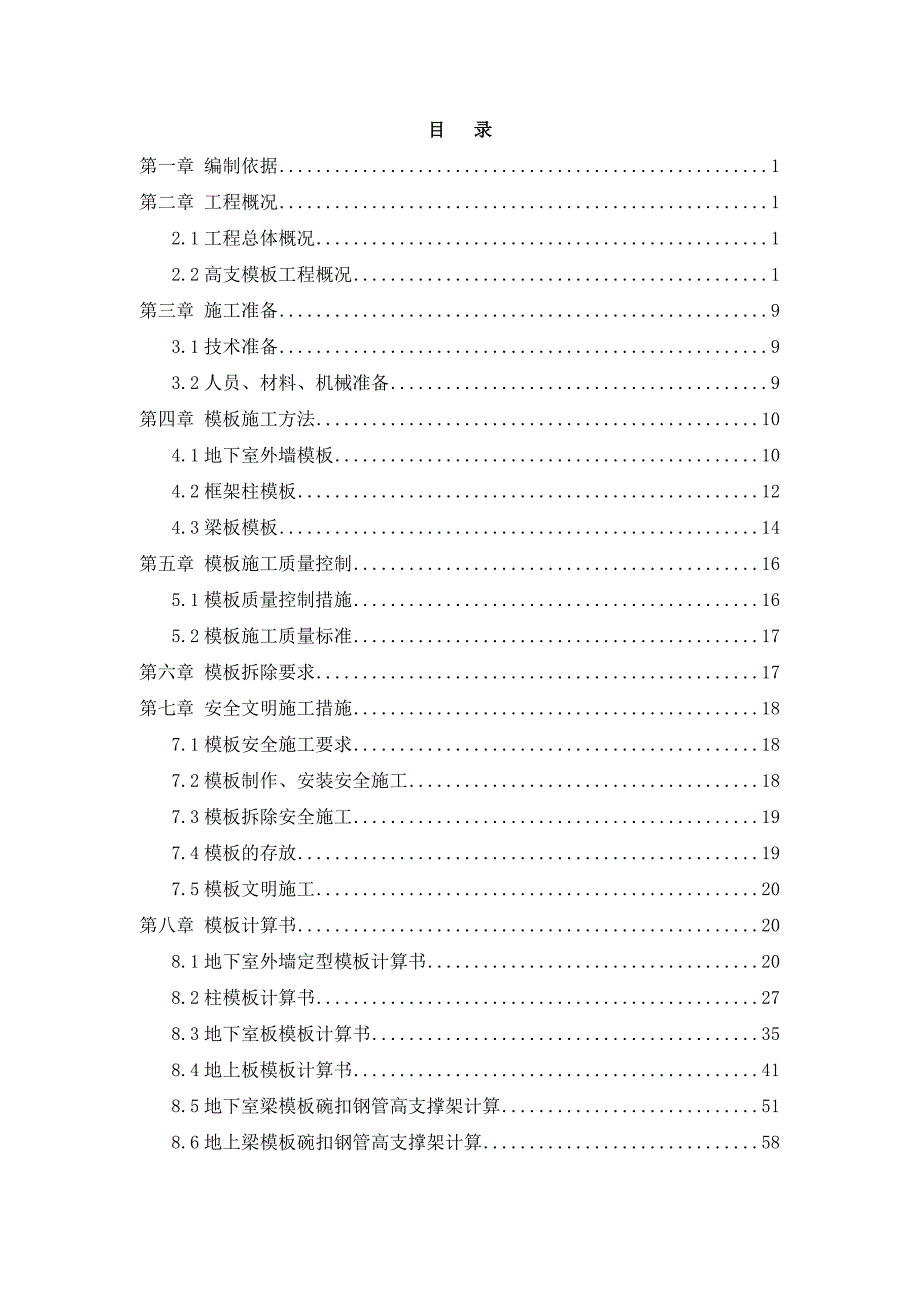

1、目 录第一章 编制依据1第二章 工程概况12.1工程总体概况12.2高支模板工程概况1第三章 施工准备93.1技术准备93.2人员、材料、机械准备9第四章 模板施工方法104.1地下室外墙模板104.2框架柱模板124.3梁板模板14第五章 模板施工质量控制165.1模板质量控制措施165.2模板施工质量标准17第六章 模板拆除要求17第七章 安全文明施工措施187.1模板安全施工要求187.2模板制作、安装安全施工187.3模板拆除安全施工197.4模板的存放197.5模板文明施工20第八章 模板计算书208.1地下室外墙定型模板计算书208.2柱模板计算书278.3地下室板模板计算书358

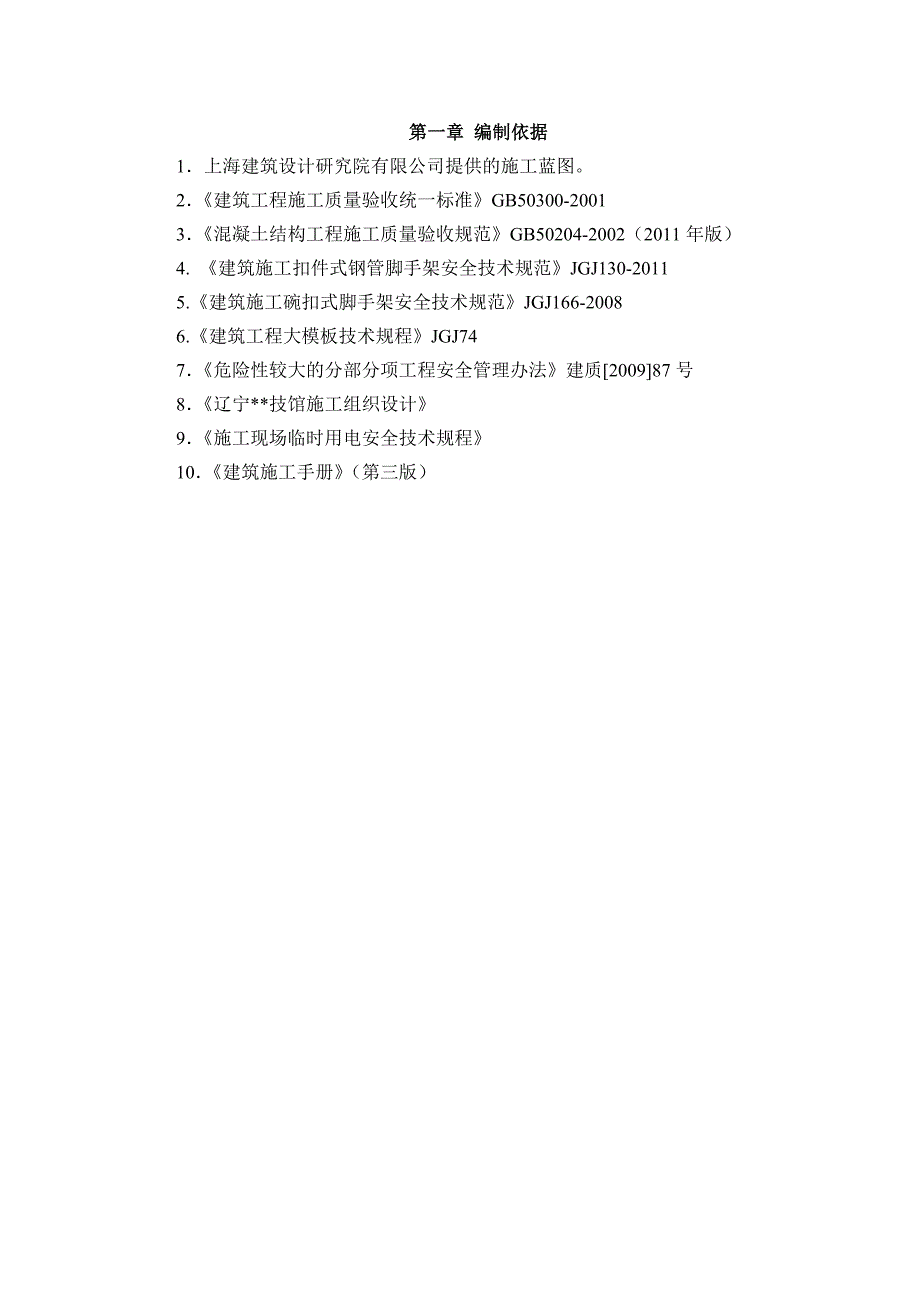

2、.4地上板模板计算书418.5地下室梁模板碗扣钢管高支撑架计算518.6地上梁模板碗扣钢管高支撑架计算58第一章 编制依据1上海建筑设计研究院有限公司提供的施工蓝图。2建筑工程施工质量验收统一标准GB50300-20013混凝土结构工程施工质量验收规范GB50204-2002（2011年版）4. 建筑施工扣件式钢管脚手架安全技术规范JGJ130-20115.建筑施工碗扣式脚手架安全技术规范JGJ166-20086.建筑工程大模板技术规程JGJ747危险性较大的分部分项工程安全管理办法建质200987号8辽宁*技馆施工组织设计9施工现场临时用电安全技术规程10建筑施工手册（第三版）第二章 工程概
3、况2.1工程总体概况辽宁*技馆工程位于辽宁省沈阳市浑南新城，全运南路以北、智慧三街以东、智慧四街以西、7号路东段以南，建设用地面积69191.01。本地块与新城规划的市民广场仅中心东路一路之隔。地块北侧为新城规划的辽宁省博物馆、西侧隔市民广场与辽宁省档案馆与辽宁省图书馆为邻。各地区正逐步成为以市民广场为轴线对称的文化场馆区。该工程拟在基地内新建一座地上三层（局部设置夹层为六层）、地下一层的科技馆。主要功能包括：展教场所、特效影院、教育培训、办公科研、宿舍、公共餐饮、地下停车库、人防以及配套设施。地下建筑面积23691，总建筑面积 102508。工程名称：辽宁*技馆工程建设单位：辽宁省*基建办公
4、室设计单位：*建筑设计研究院有限公司监理单位：浙江*工程管理股份有限公司施工单位：中国建筑*局（集团）有限公司2.2高支模板工程概况本方案模板施工工艺及方法只针对高大模架部分，其中包括-11.8m区域（即A区）地下室外墙浇筑高度达10.4m部分的墙体模板、A区地下柱模板、梁板模板以及地上结构柱模板、梁板模板。2.2.1模板选型概述部位模板面板次龙骨间距主龙骨间距螺栓间距地下部分墙18mm厚多层板100mm100mm木方300mm48钢管500mm18三接头止水双向布置600mm柱18mm厚多层板100mm100mm木方250mm10槽钢600mm18通丝外套PVC通高布置600mm板18mm厚
5、多层板50mm100mm木方300mm100mm100mm木方1200mm梁底18mm厚多层板100mm100mm木方3道100mm100mm木方600mm梁侧18mm厚多层板50mm100mm木方300mm48钢管600mm14通丝外套PVC通长布置沿高两道地上部分柱18mm厚多层板100mm100mm木方250mm10槽钢600mm18通丝外套PVC通高布置600mm板18mm厚多层板50mm100mm木方300mm100mm100mm木方1200mm梁底18mm厚多层板100mm100mm木方3道100mm100mm木方600mm梁侧18mm厚多层板50mm100mm木方300mm48钢
6、管600mm14通丝外套PVC通长布置沿高两道1、地下部分:1）由于本工程深基坑部分地下室外墙沿墙设置钢结构钢柱，一次浇筑墙顶标高受到钢柱埋深底标高限制，根据钢结构深化设计结论，地下室外墙最高处支设高度达10.4m，位于1轴线A-E轴墙段，其余墙体首次浇筑高度均在8m以下。 图1.1 高支模墙段位置示意此处采用散拼木模板体系，模板面板为18mm厚多层板，竖向次背楞为间距300mm的100100mm木方，横向主背楞为间距600mm的钢管，采用18三接头对拉止水螺栓，竖向间距同主背楞，横向间距不大于600mm。模板支撑采用扣件式钢管脚手架支撑。外侧设置5道斜撑，起步位置为第一道螺栓，每2400mm
7、设置一道，在侧压力最大处局部加密斜撑设置，内部搭设三角支撑架体，斜撑与内部三脚架体系拉结，顶部设缆风绳一道，所有斜撑在平行于墙体方向按2400mm间距布置，详见图1.2 图1.2外墙模架体系示意图2）地下部分方柱模板采用现场加工定型木模板，一次支设高度为柱边较低的梁底面高度，最高达10.53m，面板为18mm厚多层板，次背楞采用100100mm木方，间距不大于250mm，主背楞采用10mm高焊接双槽钢背楞，主背楞竖向间距600mm，采用18对拉螺栓拉结，800mm柱子在柱子中间增加一道对拉螺栓，外套PVC套管以便于周转使用。侧向支撑采用钢管支撑，沿框架柱高度方向搭设三角钢管架支撑体系，下部借助
8、地锚连接，上部设缆风绳一道，详见图1.3。图1.3框架柱模板模架示意图3）地下部分顶板模板采用散拼木模板，面板为18mm厚多层板，次龙骨为间距300mm的50100mm木方，主龙骨为间距1200mm的100100mm木方； 支撑架采用碗扣式钢管脚手架，立杆间距、横杆步距均为1200mm，立杆下部铺50mm厚通长木跳板，顶部安装U型调节螺栓。详见附图1.44）梁模板采用散拼木模板，面板为18mm厚多层板，梁底主龙骨、次龙骨为100100mm木方，梁侧次龙骨为50100mm木方，主龙骨为双钢管，梁底外侧和梁中各设一道14水平间距600mm的对拉螺栓，对拉螺栓外套PVC套管，套管贯穿梁侧面板；支撑架
9、采用碗扣式钢管脚手架，立杆横距600mm，立杆纵距1200mm，横杆步距为1200mm，立杆下部铺50mm厚通长木跳板，顶部安装U型节螺栓。现场依据结构布置尺寸调整立杆横纵间距，原则间距调整值不可小于1200mm，模板支架四周应布置从下到上设置连续竖向剪刀撑，中间每隔10m左右布置连续竖向剪刀撑。水平剪刀撑布置三道，扫地杆、梁下及二道水平撑中间再加一道，竖向及水平剪刀撑连接、设置及与周边柱的固定，参看建筑施工模板安全技术规范JGJ162-2008.图1.4地下室梁板脚手架平面布置图附图1.5 剖面1-1（梁板模架示意图）附图1.6梁板模架节点示意图2、地上部分：地上部分各层层高均为9m，框架柱
10、及顶板梁板模板最高支设高度分别为7.8m及8.8m，因此，地上部分梁板柱模板均采用与地下部分相同的搭设规格，但梁板模板会因为地上、地下结构布置形式的不同而相应调整。地上结构梁板模板脚手架平面布置2.2.2高支模板配置情况1、墙体模板配置地下室墙体模板总量50%。2、柱模板配置两个流水段。3、梁板模板地下全部配置，地上除周转地下一层外，另增配一层模板。本方案编制及计算书均按最高高度处理。地下室及地上结构流水段划分图见图2.1、2.2，材料配置数量详见第三章3.2。图2.1 地下室流水段划分图图2.2 地上结构流水段划分图第三章 施工准备3.1技术准备（1）组织项目技术人员熟悉图纸及设计变更、洽商
11、，了解工程设计情况和工程施工内容，理解施工图各种设计技术要求和各项指标，分析各结构构件的特点以确定使用模板材料和支撑系统，在此过程中特别注意讨论确定施工难点和较特殊部位对模板支设的要求。（2）收集准备本工程适用的国家及地方规范、规程，与本工程条件类似的工程相关资料。（3）组织项目施工技术、管理人员学习国家及地方规范规程及本工程各项操作规程，了解各项参数指标和有关施工强制性规定。（4）组织各级施工人员和劳务人员学习有关技术规范、操作规程、工艺标准、质量验收标准，施工前进行施工方案交底。3.2人员、材料、机械准备（1）施工前首先落实好模板工程所需管理人员和施工作业人员。工种持证情况人数木工工长是3
12、测量工是8木工是200架子工是240力工是120其它人员是60合 计633（2）落实好模板及支撑体系材料，需要进行进场检验的提前做好检验，确保产品质量满足施工要求。序号材料名称数量单位1多层板60000250100木方1200m3100100木方600m4483.5钢管400t5U型支托50000个6扣件100000个7木跳板6000块8碗扣架3600t9页岩砖1000m10槽钢背楞7000m11快易收口网160012止水钢板2000m1318止水对拉螺栓8000m14安全网20000（3）准备好模板工程所需的各种机械、设备并组织进场，对施工机械进行预先调试以确保正常使用。序号设备名称单位数量用 途1全站仪台1施工测量放线2水准仪台3施工测量放线3塔吊台5
