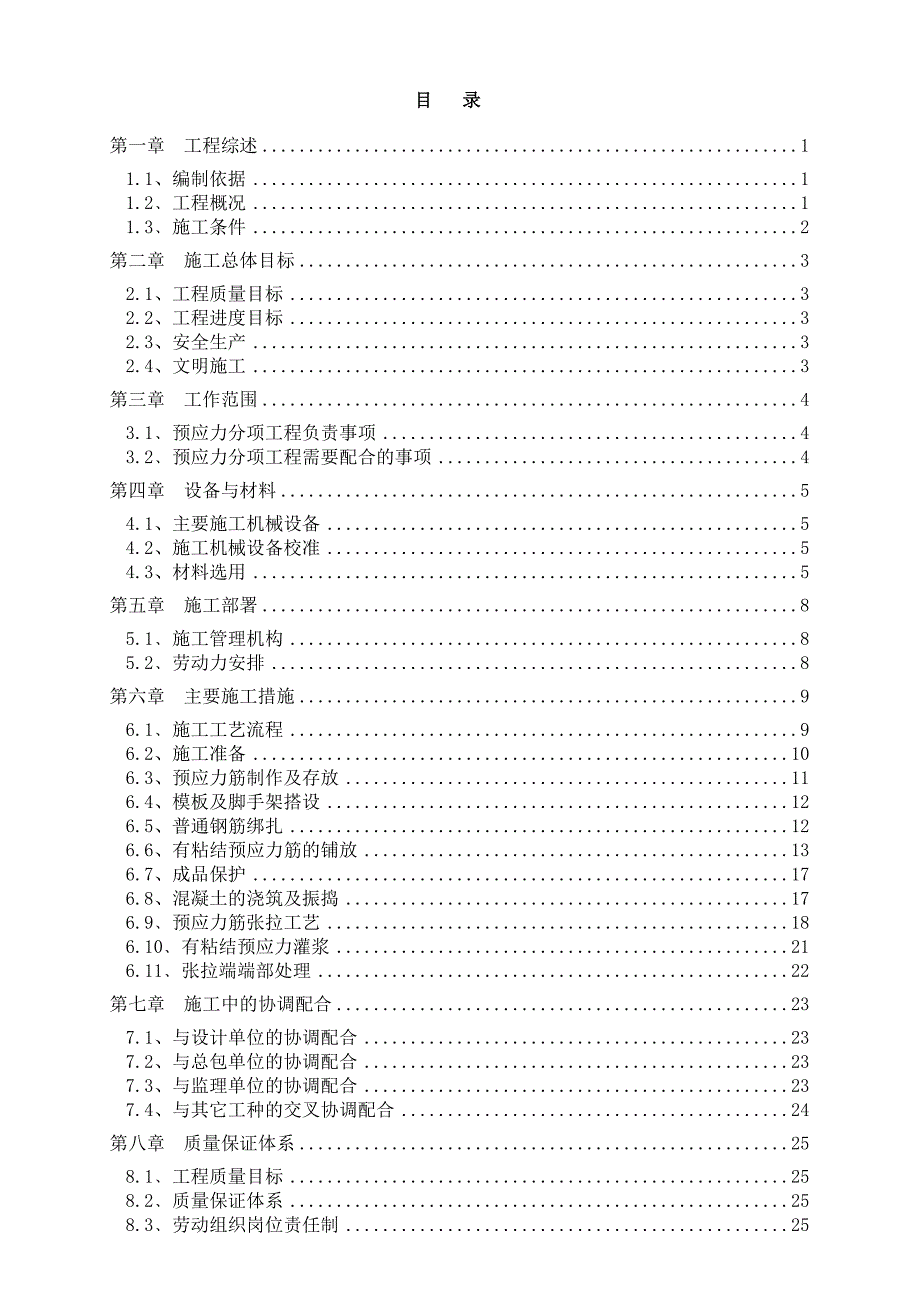

1、目 录第一章 工程综述11.1、编制依据11.2工程概况11.3施工条件2第二章 施工总体目标32.1、工程质量目标32.2、工程进度目标32.3、安全生产32.4、文明施工3第三章 工作范围43.1预应力分项工程负责事项43.2预应力分项工程需要配合的事项4第四章 设备与材料54.1、主要施工机械设备54.2、施工机械设备校准54.3、材料选用5第五章 施工部署85.1施工管理机构85.2劳动力安排8第六章 主要施工措施96.1施工工艺流程96.2、施工准备106.3、预应力筋制作及存放116.4、模板及脚手架搭设126.5、普通钢筋绑扎126.6、有粘结预应力筋的铺放136.7、成品保护1

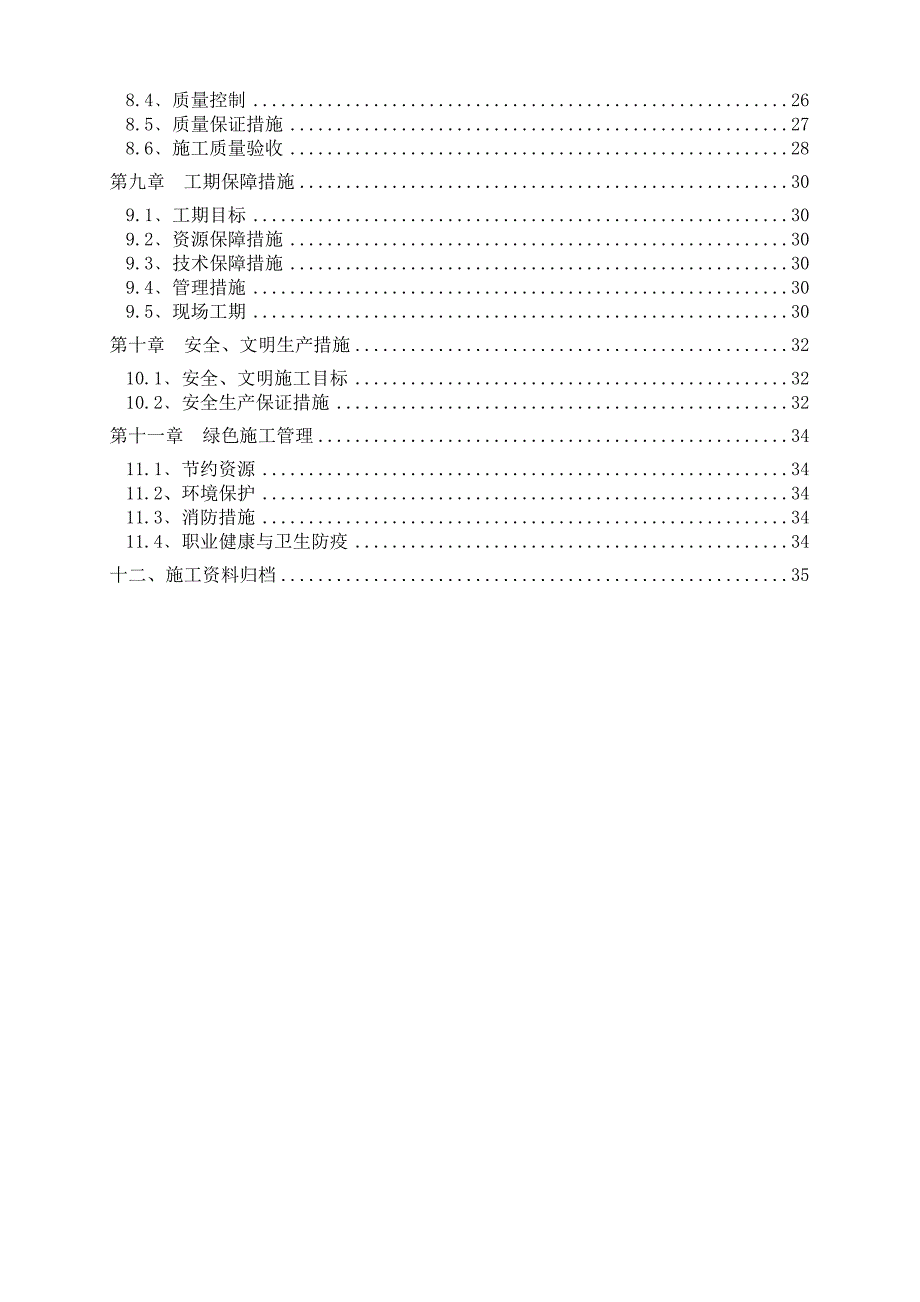

2、76.8、混凝土的浇筑及振捣176.9预应力筋张拉工艺186.10有粘结预应力灌浆216.11张拉端端部处理22第七章 施工中的协调配合237.1、与设计单位的协调配合237.2、与总包单位的协调配合237.3、与监理单位的协调配合237.4、与其它工种的交叉协调配合24第八章 质量保证体系258.1工程质量目标258.2质量保证体系258.3劳动组织岗位责任制258.4质量控制268.5质量保证措施278.6施工质量验收28第九章 工期保障措施309.1工期目标309.2资源保障措施309.3技术保障措施309.4管理措施309.5现场工期30第十章 安全、文明生产措施3210.1安全、文明

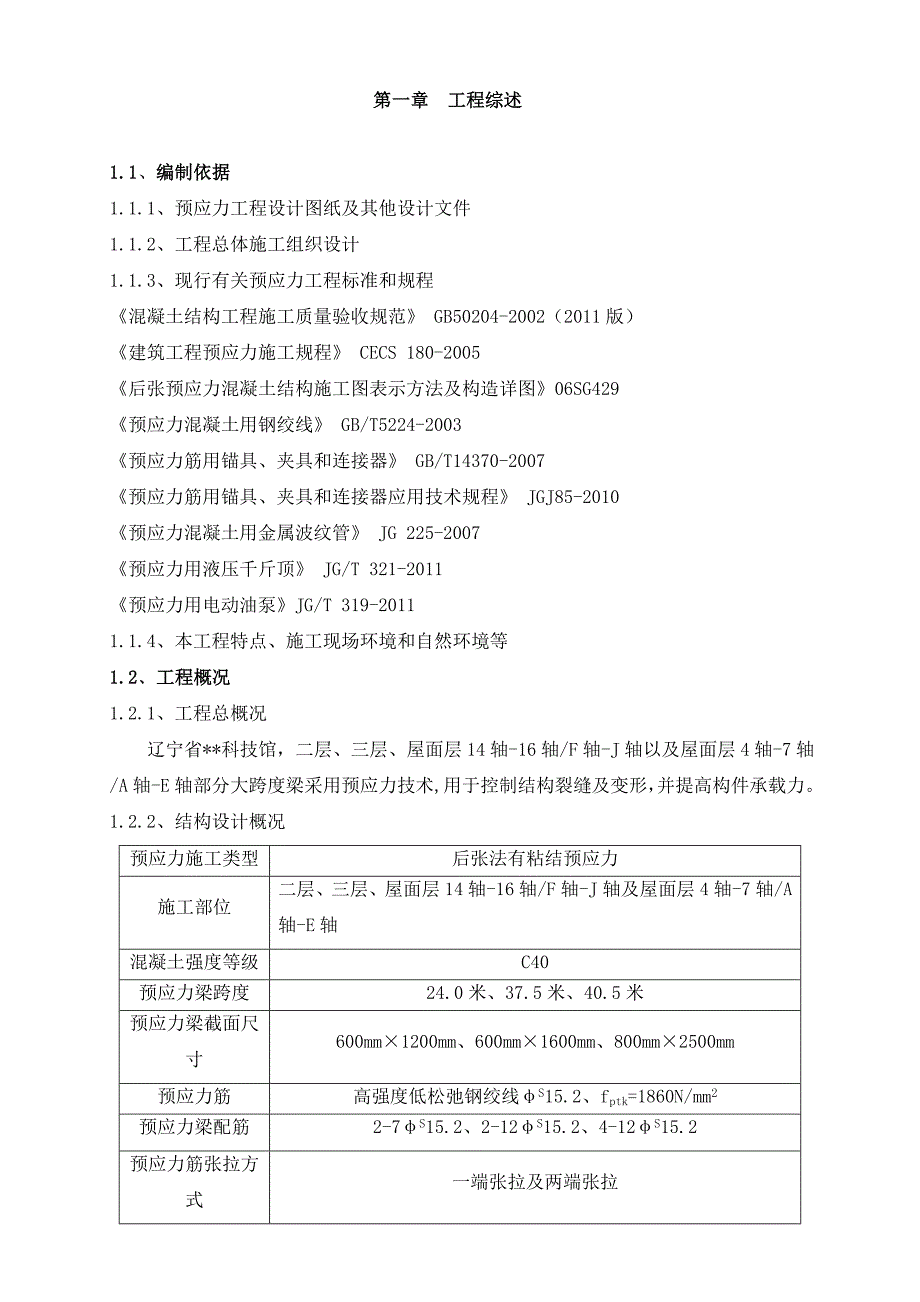

3、施工目标3210.2安全生产保证措施32第十一章 绿色施工管理3411.1节约资源3411.2、环境保护3411.3消防措施3411.4职业健康与卫生防疫34十二、施工资料归档35第一章 工程综述1.1、编制依据1.1.1、预应力工程设计图纸及其他设计文件1.1.2、工程总体施工组织设计1.1.3、现行有关预应力工程标准和规程混凝土结构工程施工质量验收规范 GB50204-2002（2011版）建筑工程预应力施工规程 CECS 180-2005后张预应力混凝土结构施工图表示方法及构造详图06SG429预应力混凝土用钢绞线 GB/T5224-2003预应力筋用锚具、夹具和连接器 GB/T1437
4、0-2007预应力筋用锚具、夹具和连接器应用技术规程 JGJ85-2010预应力混凝土用金属波纹管 JG 225-2007预应力用液压千斤顶 JG/T 321-2011预应力用电动油泵JG/T 319-20111.1.4、本工程特点、施工现场环境和自然环境等1.2工程概况1.2.1、工程总概况 辽宁省*科技馆，二层、三层、屋面层14轴-16轴/F轴-J轴以及屋面层4轴-7轴/A轴-E轴部分大跨度梁采用预应力技术,用于控制结构裂缝及变形，并提高构件承载力。1.2.2、结构设计概况预应力施工类型后张法有粘结预应力施工部位二层、三层、屋面层14轴-16轴/F轴-J轴及屋面层4轴-7轴/A轴-E轴混凝
5、土强度等级C40预应力梁跨度24.0米、37.5米、40.5米预应力梁截面尺寸600mm1200mm、600mm1600mm、800mm2500mm预应力筋高强度低松弛钢绞线S15.2、fptk=1860N/mm2预应力梁配筋2-7S15.2、2-12S15.2、4-12S15.2预应力筋张拉方式一端张拉及两端张拉张拉端锚具QMV15-7型、QMV15-12型多孔夹片锚具固定端锚具QMV15-1P型挤压锚具预应力孔道镀锌金属波纹管圆管，内径65mm、85mm张拉时混凝土强度80%混凝土设计强度之后张拉控制应力con =0.70fptk =1302 N/mm2 ，超张拉3%孔道灌浆压力灌浆，水泥
6、浆强度等级为M30。水灰比一般为0.40-0.45。 1.3施工条件1.3.1、进出通道：进入施工现场的通道应满足大型卡车的进出要求，以利于运输现场所用的预应力材料与施工设备。1.3.2、垂直运输：钢绞线等材料及张拉设备垂直吊运。1.3.3、材料堆放与加工场地：用于堆放钢绞线等材料，并符合下料的长度要求。1.3.4、现场办公室及库房各一间。1.3.5、电源：220V电源和380V电源。1.3.6、水源：施工现场具有清洁水源。第二章 施工总体目标2.1、工程质量目标符合总承包单位的相关要求。2.2、工程进度目标按总承包单位主体工程进度计划进行控制，同时必须满足主体结构施工的进度要求。2.3、安全
7、生产防止重伤，杜绝死亡，达到无重大伤亡事故、无重大机械事故、无火灾事故、无食物中毒事故等要求。2.4、文明施工努力做好规范的管理，现场场容、场貌创一流水平，达到安全文明工地标准。第三章 工作范围3.1预应力分项工程负责事项3.1.1提供预应力成套技术实施方案及深化图纸。3.1.2提供预应力专项施工所需的预应力筋、张拉端锚具、固定端锚具、机具设备及相关配件。3.1.3预应力筋、配件和机具设备的运输和保管。3.1.4负责预应力筋的铺设及张拉端、固定端节点的安装。3.1.5根据设计要求进行预应力筋的张拉。3.1.6张拉后预应力筋端部切筋及孔道灌浆。3.1.7解决工程项目中关于预应力专项工程方面的技术
8、问题。3.1.8按照业主和设计单位的变更、洽商执行修改要求。3.1.9参加预应力专项的施工验收，提供有关验收资料和工程竣工资料。3.1.10接受监理单位的检查验收和指导，服从总承包单位的管理。3.2预应力分项工程需要配合的事项3.2.1、提供施工总进度计划。3.2.2、提供垂直运输，足够的夜间施工照明。负责解决预应力筋张拉用操作平台和张拉设备用电源。操作平台也可以利用原有的脚手架，宽在12m左右，并有必要的安全防护措施，平台面低于预应力筋平面至少30cm，原则上要求张拉工人有足够摆放机具及张拉操作的空间。3.2.3、提供现场办公室及库房各一间，用于人员办公和堆放锚具、配件及张拉设备。3.2.4
9、、协调各工种间交叉作业及成品保护的相互配合。3.2.5、提供预应力筋的定位筋。3.2.6、提供必要的材料（预应力筋及波纹管）堆放场地、运输通道、作业面，张拉端模板的安装、拆除。3.2.7、提供图纸洽商必要的试验资料（混凝土抗压强度报告等）。3.2.8、张拉前不得拆除预应力梁部位的底模及支撑。3.2.9、负责按设计图纸要求封堵预应力筋张拉端锚具。第四章 设备与材料4.1、主要施工机械设备 主要施工机械设备需用量 表4-1-1序号名称规格单位数量备注1高压电动油泵ZB4-500台2用于张拉及固定端挤压作业2千斤顶YCW-250台1用于张拉有粘结预应力筋3压力表100Mpa块2用于张拉时张拉力的计量
10、4挤压机JY-45台1用于固定端挤压锚的制作5砂轮切割机400台1用于钢绞线下料6角磨机180台1用于张拉后切割多余钢绞线7电焊机台2用于固定预应力定位筋及锚垫板的固定8搅拌机手提式台1用于水泥浆的搅拌9灌浆泵手动式台1用于孔道压浆10配电箱台3用于机具设备电源接线11卷尺50M个1用于钢绞线定长下料12卷尺3M或5M个4用于预应力筋束形定位4.2、施工机械设备校准张拉设备及量具（千斤顶和压力表）需经具有相应资质的单位配套进行校准标定，并出具相应的校准标定证书。检验周期不应超过半年。（张拉设备的校准证书于张拉之前申报）4.3、材料选用 主要材料选用表 表4-3-1序号材料名称规格型号备注1有粘
11、结预应力钢绞线1860Mpa；s15.22张拉端锚具QMV15-7、QMV15-123固定端锚具QMV15-1P4螺旋筋配套产品5金属波纹管65、856普通硅酸盐水泥PO 42.57定位筋12或144.4、材料质量验收4.4.1、预应力筋本工程所用有粘结预应力钢绞线,其性能应符合预应力混凝土用钢绞线（GB/T5224-2003）之规定。GB/T 5224-2003 表4-4-1公称直径抗拉强度不小于整根钢绞线的最大力不小于规定非比例延伸力不小于最大力总伸长率不小于应力松弛性能初始负荷相当于公称最大力的百分数1000h后应力松弛率不大于15.2mm1860MPa260kN234kN3.5%80%
12、4.5%材料进场后，应进行力学性能复试（不大于60t为一批），见证比例按监理单位要求。钢绞线出场时应有质量证明书，每盘上应挂有标盘，进场时，应按现行国家标准预应力混凝土用钢绞线（GB/T5224-2003）的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。检查数量：按进场的批次和产品的抽样检验方案确定，检查产品合格证、出厂检验报告和进场复验报告。外观检查：应在使用过程中逐盘进行，其钢绞线表面不得有裂纹和机械损伤，允许有轻微的浮锈，但不得有明显的麻坑。力学性能试验：从以加工好的钢绞线中取三根试件进行拉伸试验，要求抗拉强度fptk1860N/mm2，3.5。4.4.2、锚具系统：有粘结预
13、应力筋张拉端为多孔夹片锚具（即群锚体系），由锚具、带预埋板的喇叭口和螺旋筋组成；固定端由挤压锚具、多个单孔锚板和螺旋筋组成。多孔夹片锚具由于用量较少，依据混凝土结构工程施工质量验收规范（GB50204-2002）第6.2.3条的规定，当由厂家提供其静载锚固试验数据，满足预应力筋用锚具、夹具和连接器（GB/T 14370 -2007）中类锚具的要求，并提供生产厂家或检测机构出具的检验报告，不作静载锚固性能试验。挤压锚具应按规范的要求进行进场复试，一般不大于2000套为一个检验批。4.4.3、金属波纹管： 金属波纹管质量应满足预应力混凝土用金属波纹管(JG225-2007)的有关规定 本工程金属波纹管的用量较少，依据混凝土结构工程施工质量验收规范（GB50204-2002）第6.2.7条的规定，由生产厂家提供产品合格证或厂家质量检验报告后，不作进场复试。4.4.4、水泥水泥质量满足硅酸盐水泥、普通硅酸盐水泥(GB175)要求。
