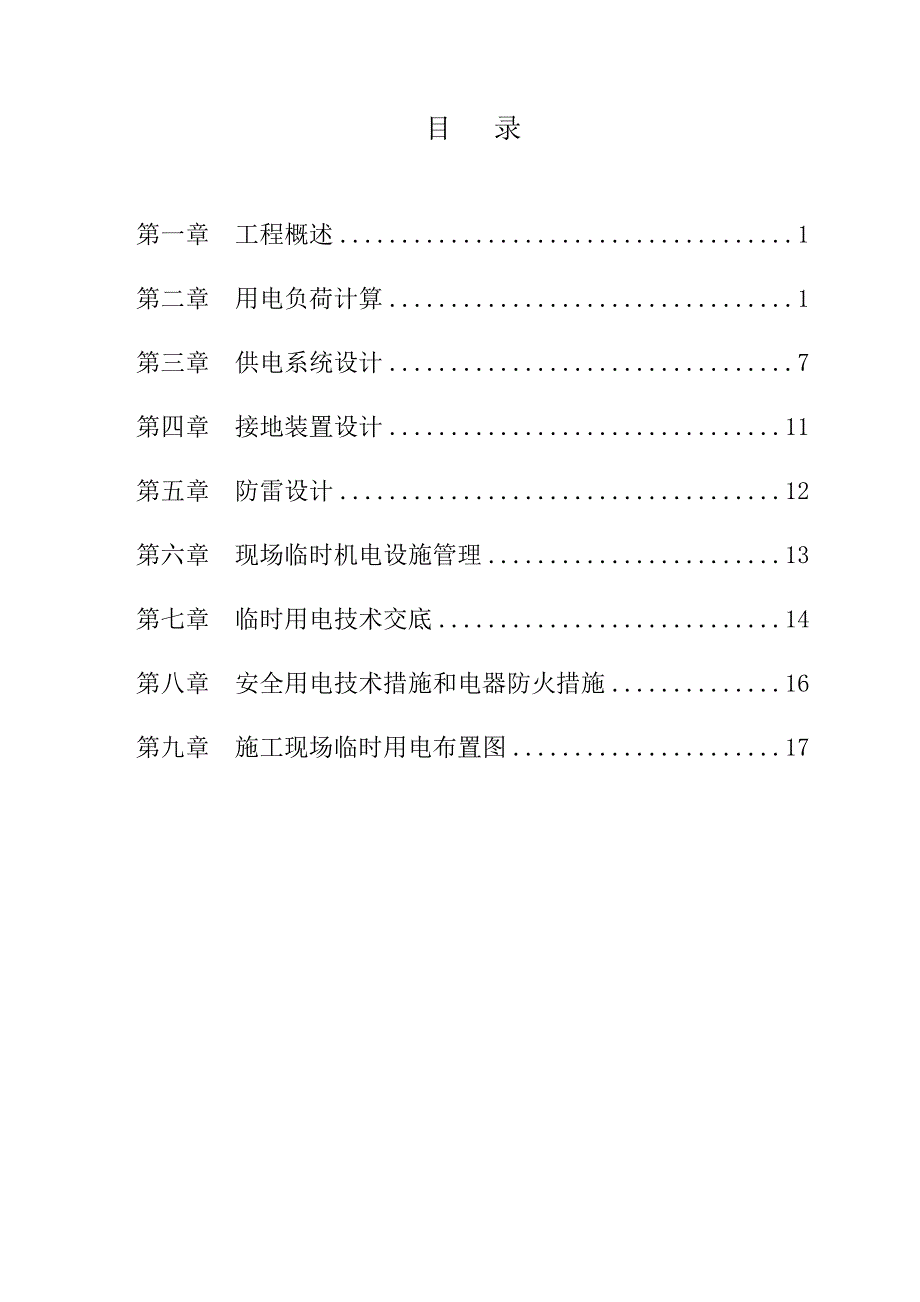

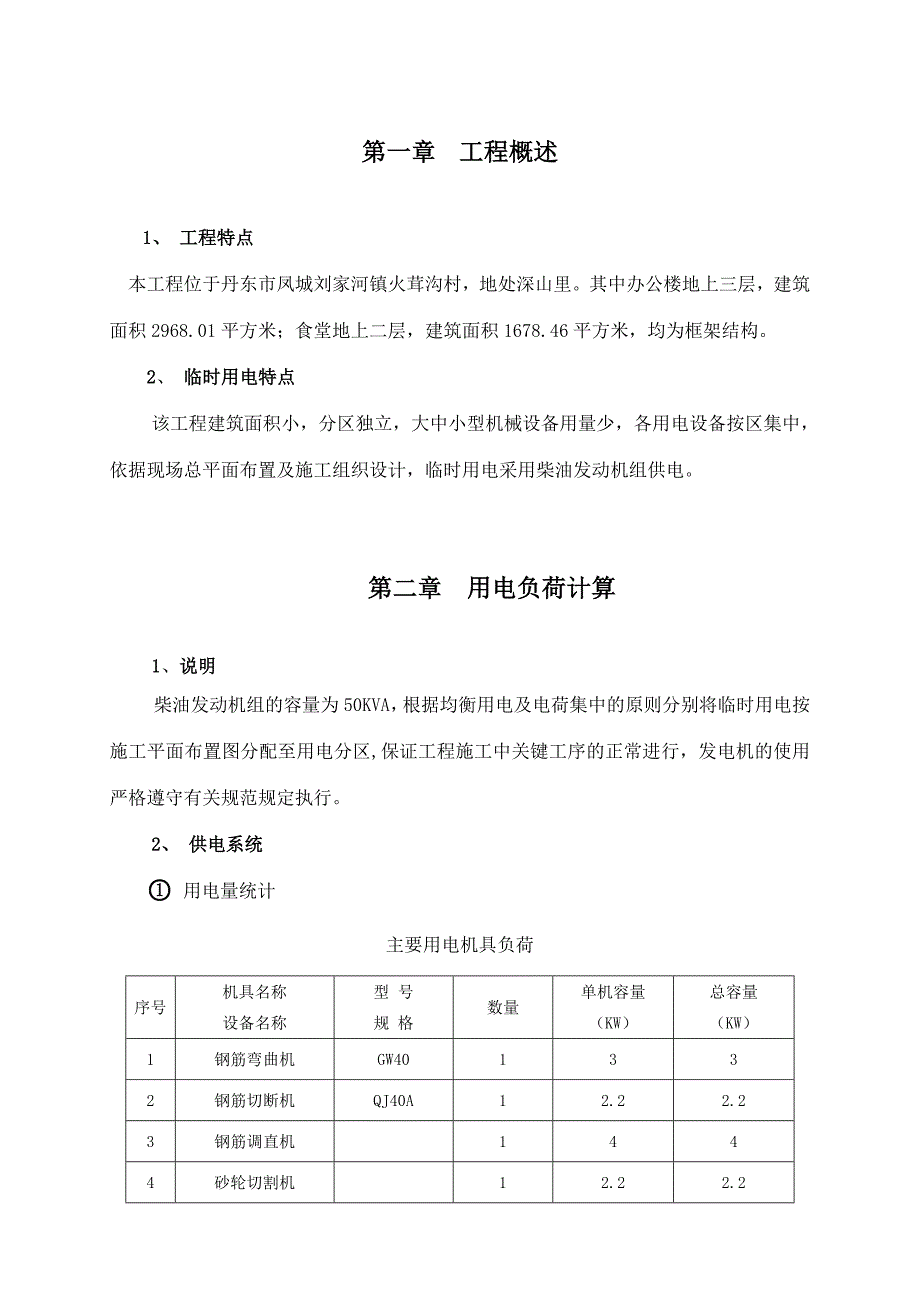

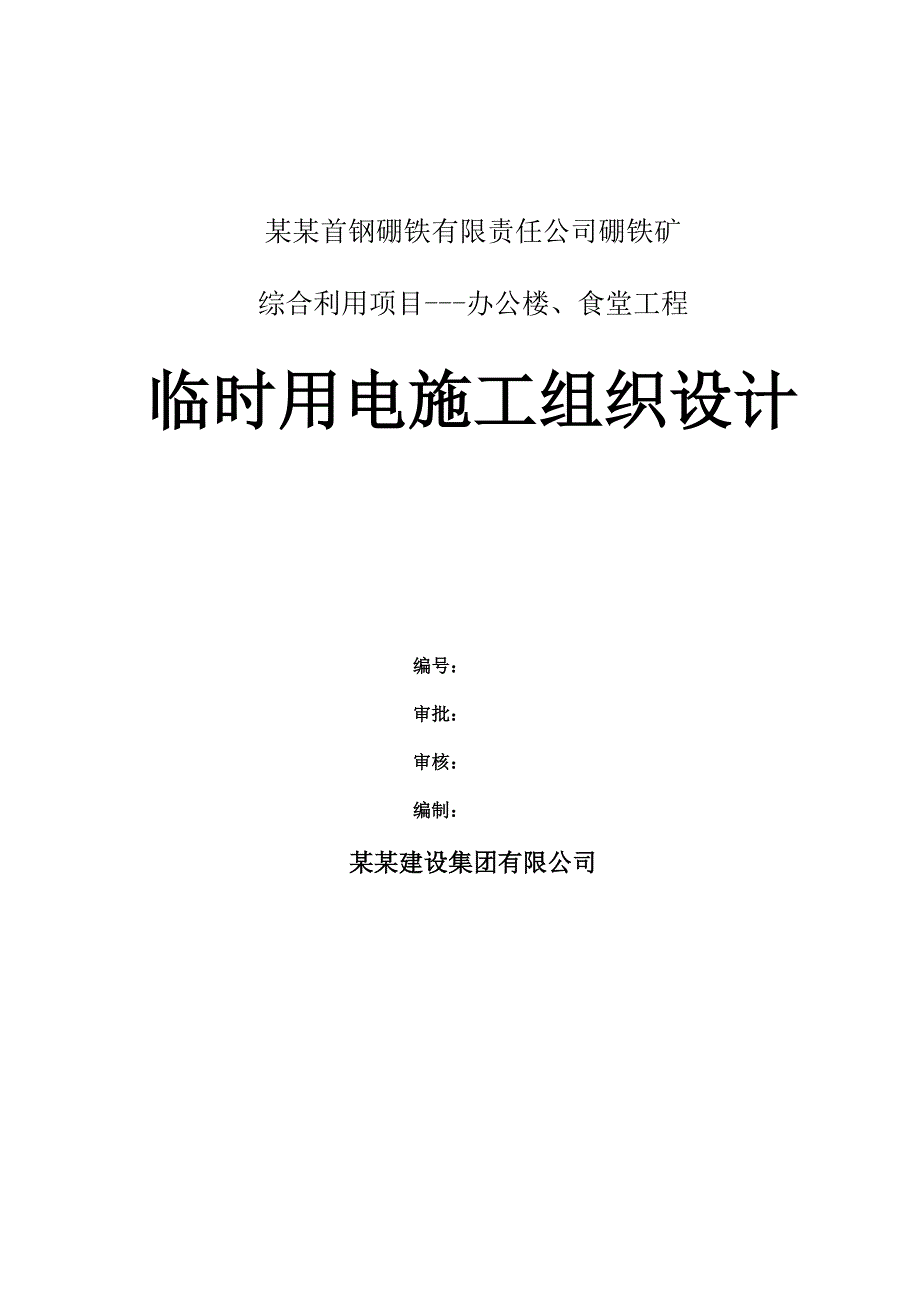

1、某某首钢硼铁有限责任公司硼铁矿综合利用项目-办公楼、食堂工程临时用电施工组织设计编号：审批：审核：编制：某某建设集团有限公司目 录第一章 工程概述1第二章 用电负荷计算1第三章 供电系统设计7第四章 接地装置设计11第五章 防雷设计12第六章 现场临时机电设施管理13第七章 临时用电技术交底14第八章 安全用电技术措施和电器防火措施16第九章 施工现场临时用电布置图17第一章 工程概述1、 工程特点本工程位于丹东市凤城刘家河镇火茸沟村，地处深山里。其中办公楼地上三层，建筑面积2968.01平方米；食堂地上二层，建筑面积1678.46平方米，均为框架结构。2、 临时用电特点该工程建筑面积小，分区
2、独立，大中小型机械设备用量少，各用电设备按区集中，依据现场总平面布置及施工组织设计，临时用电采用柴油发动机组供电。第二章 用电负荷计算1、说明柴油发动机组的容量为50KVA，根据均衡用电及电荷集中的原则分别将临时用电按施工平面布置图分配至用电分区,保证工程施工中关键工序的正常进行，发电机的使用严格遵守有关规范规定执行。2、 供电系统 用电量统计主要用电机具负荷序号机具名称设备名称型 号规 格数量单机容量（KW）总容量（KW）1钢筋弯曲机GW401332钢筋切断机QJ40A12.22.23钢筋调直机1444砂轮切割机12.22.25圆盘锯Y112M1446砂浆搅拌机JS35025.5117插入式
3、砼振捣棒ZX50C41.568电焊机ZXG1-400L120209水泵12.22.210木工手持锯11111现场照明5柴油发动机组供电系统施工用电量达到峰值时用电机具主要有序号机具名称设备名称型 号规 格数量单机容量（KW）总容量（KW）1钢筋弯曲机GW401332钢筋切断机QJ40A12.22.23钢筋调直机1444砂轮切割机12.22.25圆盘锯Y112M1446砂浆搅拌机JS35015.55.57插入式砼振捣棒ZX50C21.538电焊机ZXG1-400L120209木工手持锯111总用电量计算：总用电量计算按下式计算：Pjz=KzPeQjz= Pjz tgSjz= P2jz+ Q2jz
4、式中 Pjz用电设备组的有功计算负荷（KW）； Qjz用电设备组的无功计算负荷（Kvar）； Sjz用电设备组的视在计算负荷（kVA）； Pe用电设备组的设备容量总和（KW）； Kz用电设备组的需要系数 tg与功率因数相对应的正切值1. 电焊机：JC=65% Se=20KVA Pe= Secos JC =20 0.65 0.85KW= 13.7 KW由于设备为接于线电压（380V）的单相设备，应是Pe= 3 Pe= 313.7=23.73 KW2. 钢筋切断机：Pe=4.0 KWPe=Pe=4.0 KW3. 钢筋弯曲机：Pe=3.0 KWPe=Pe=3.0 KW4. 钢筋调直机：Pe=4.0
5、KWPe=Pe=4.0 KW5. 砂轮切割机：Pe=3.0 KWPe=Pe=3.0 KW6. 砂浆搅拌机：Pe=5.5 KWPe=Pe=5.5 KW7. 混凝土振动器（插入式）：Pe=1.5KWPe=Pe=1.5 KW8. 木工圆盘锯：Pe=4.0 KWPe=Pe=4.0 KW9. 污水泵：Pe=5.5 KWPe=Pe=5.5 KW10. 场地照明：Pe=5.0 KW,施工现场照明用电按需用系数0.6考虑即可满足需要，即Pe =50.6=3KW11.动力总负荷：Pe总=4.0+3.0+4.0+3.0+5.5+1.5+4.0+5.5=30.5KW12电焊机总负荷：Pe=23.73 KW13.照明
6、总容量为：Pe =3 kw14.现场总负荷：Pe=23.73+4.0+3.0+4.0+3.0+5.5+1.5+4.0+5.5+3=57.23 kw施工现场峰值用电量为：S总=0.654.23/0.7 + 0.523.73 +0.93=46.48+11.86+2.7=61.04KVA施工现场峰值用量（61.04KVA）柴油发动机组供电容量（50KVA），所以柴油发动机组供电不能满足现场施工用电的要求，但现场使用不同时进行，穿插使用可以满足现场施工用电的要求。确定导线截面和电器类型、规格、本现场施工用的机械设备的导线选择，主要是从用电设备的容量和导线的机械强度两方面考虑，配电干线除由总配电箱引出的
7、场区照明支路和移动配电箱外，移动配电箱和各支路均采用五芯500伏YC橡皮绝缘电缆线。由电流计算的导线引至现场临时用电总箱的电缆宜选为YC 325+216mm2。电缆直埋于室外自然地面0.8米以下深处，由总配电箱引至分配电箱用电导线截面为YC 500V 310+26 mm2，由分配电箱引至开关箱的导线截面分别为：至电焊机为：Yc500V 34+12.5 mm2至搅拌机为：Yc500V 34+22.5 mm2至调直机为：YC 500V 34+22.5 mm2至弯曲机为：YC 500V 34+22.5 mm2至切断机为：YC 500V 34+22.5 mm2至砂轮切割机为：YC 500V 34+22
8、.5 mm2至木工手持电锯为：YC 500V 34+22.5 mm2至振捣器为：YC 500V 34+22.5mm2至现场照明为：YC 500V 34+22.5mm22.依据电流计算值选现场总配电箱的总漏电保护开关，其整定电流值为100A，保护脱扣为过流和漏电复式脱扣，漏电保护为30mA/0.1s脱扣值。选择：切断机的漏电保护开关的整定电流值为30A 电锯的漏电保护开关的整定电流值为30A搅拌机的漏电保护开关的整定电流值为30A振捣器的漏电保护开关的整定电流值为30A调直机的漏电保护开关的整定电流值为30A 电焊机的漏电保护开关的整定电流值为30A 弯曲机的漏电保护开关的整定电流值为30A 现
9、场照明的漏电保护开关的整定电流值为30A 施工供电系统图如下：DZL-170DZ-2002*#回路DZL-170DZ-2003*#回路DZ-200DZL-170DZ-4#回路3#回路2#回路4*#回路DZL-170DZ-200DZL-170DZ-200第三章 供电系统设计1、供电系统严格执行TN-S接零保护系统，系统图如下：L1TNS系统示意图工作接地用电机具PENL2L1L3PE重复接地2、在总箱及开关箱中必须设置漏电保护器，漏电保护器的接线方法必须符合JGJ462005施工现场临时用电安全技术规范的要求。3、自发电机组至总箱采用四芯电缆，在总电箱内进行双接地，形成PE线。4、供电系统选用五
10、芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。5、配电箱设计临时配电系统按照三级配电、二级保护的原则进行设计，即总配电箱和开关箱内必须有相应容量的漏电保护器。同一级别电箱的规格、颜色均应一致，颜色为绿色，并有电标志。总箱及100A以下选用DZ20开关，其余一级、二级分电箱选用塑料外壳式断路器，开关箱及电焊机专用箱设计成DZ20开关及漏电保护器。1）、开关箱做法施工层主要用电机具为振捣棒、手持锯、角磨机等小型机具，则：振捣棒： 1.5KW/台木工手持锯、角磨机 1KW/台取较大的振动机做为控制电流，计算为：根据公式 P=UIcos I=P/1.7
