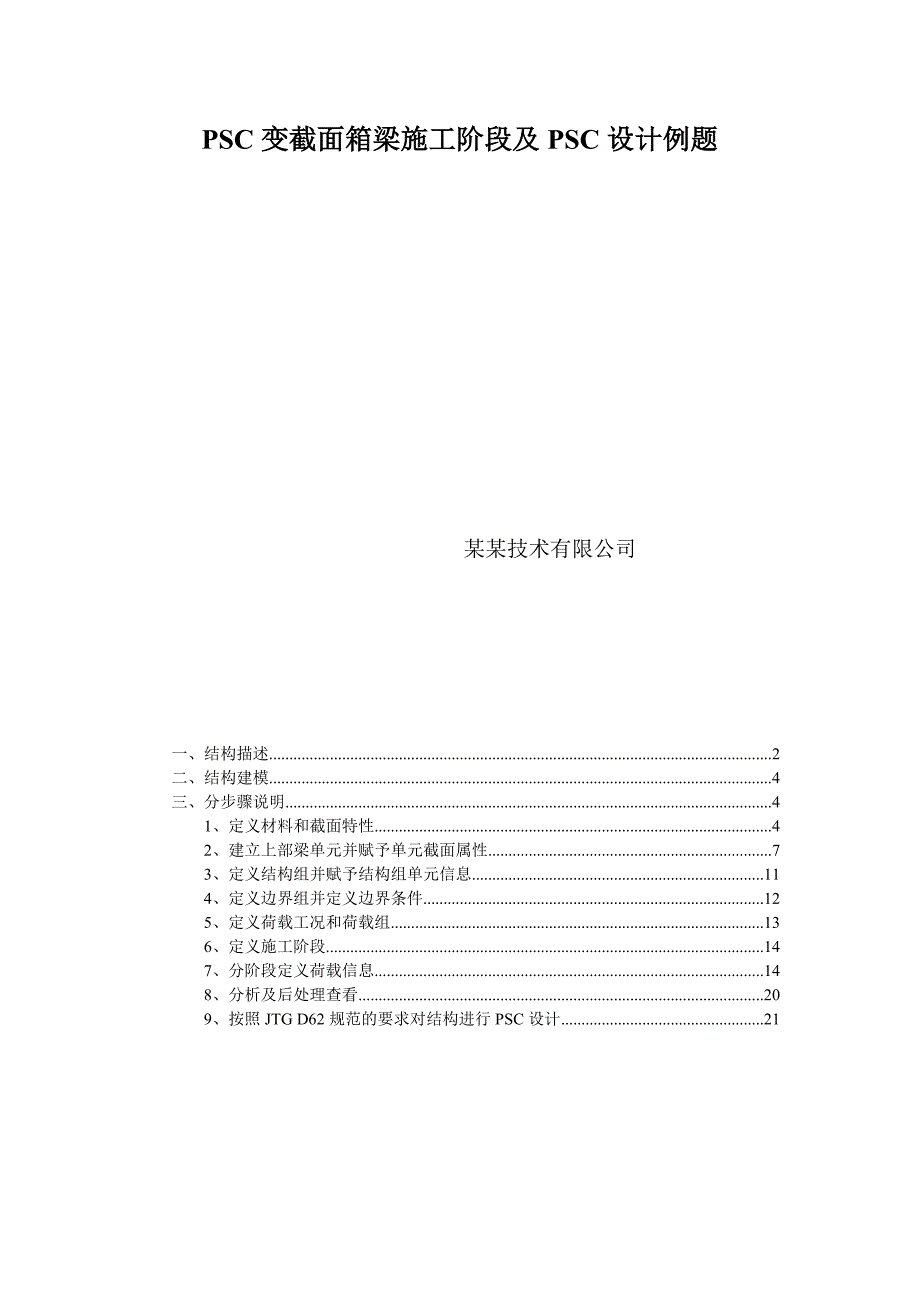

1、PSC变截面箱梁施工阶段及PSC设计例题某某技术有限公司一、结构描述2二、结构建模4三、分步骤说明41、定义材料和截面特性42、建立上部梁单元并赋予单元截面属性73、定义结构组并赋予结构组单元信息114、定义边界组并定义边界条件125、定义荷载工况和荷载组136、定义施工阶段147、分阶段定义荷载信息148、分析及后处理查看209、按照JTG D62规范的要求对结构进行PSC设计21PSC变截面箱梁施工阶段及PSC设计例题对于常规的PSC连续梁桥我们通常可以参考建模助手建立的模型，对于特殊的桥型或有特殊要求的结构我们需要按照一般方法建立有限元模型，施加边界和荷载进行分析。这个例题主要说如何使用

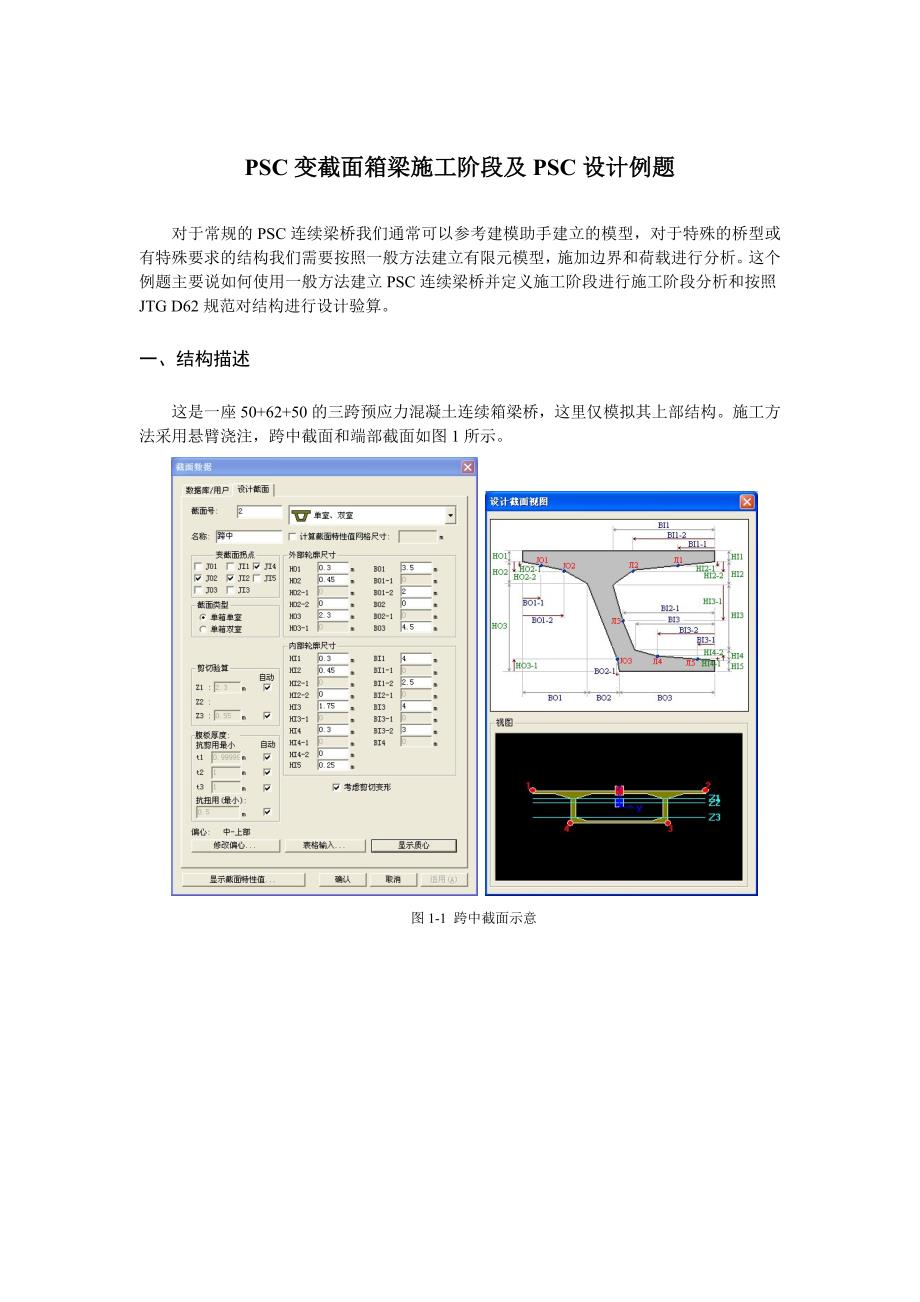

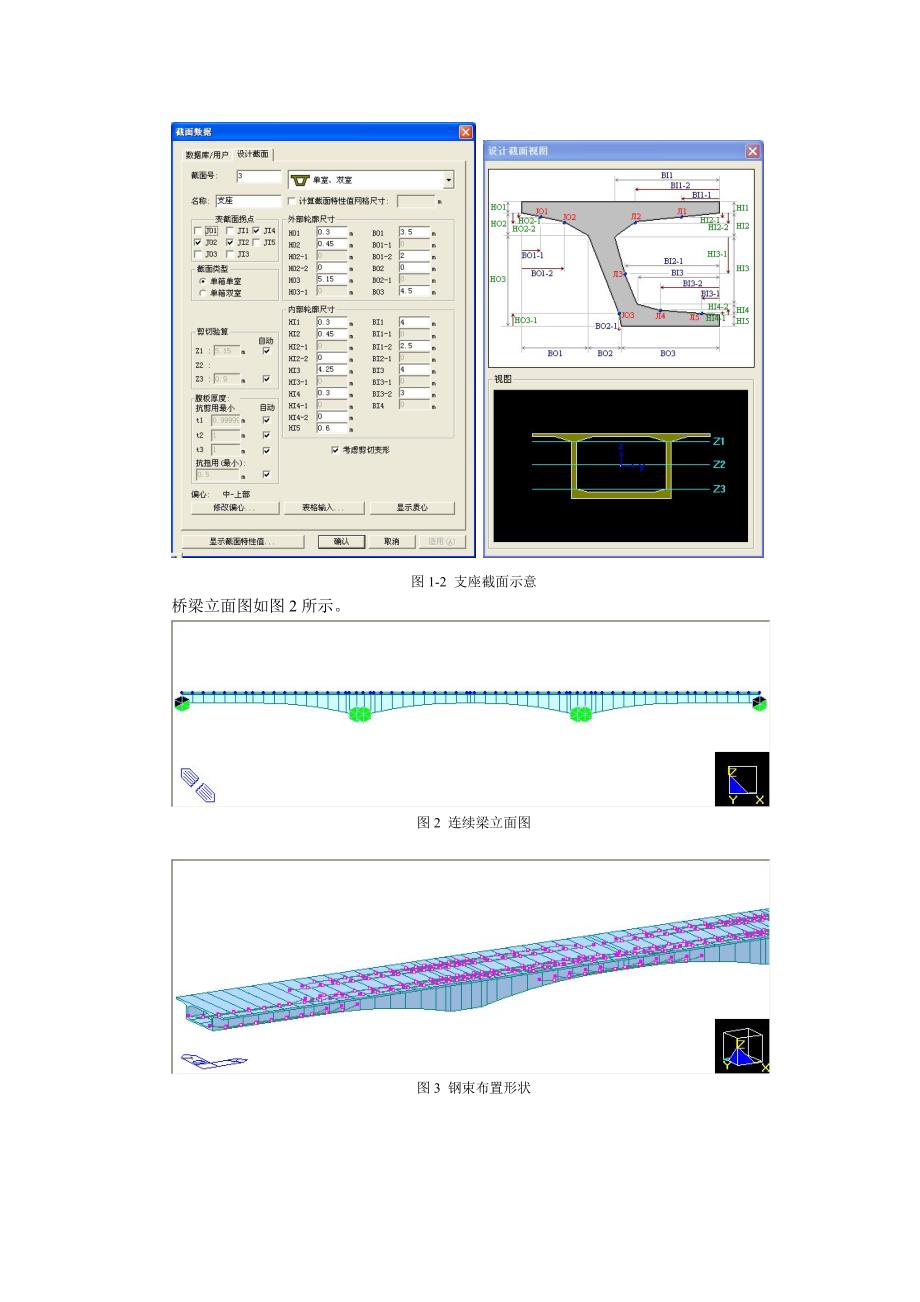

2、一般方法建立PSC连续梁桥并定义施工阶段进行施工阶段分析和按照JTG D62规范对结构进行设计验算。一、结构描述这是一座50+62+50的三跨预应力混凝土连续箱梁桥，这里仅模拟其上部结构。施工方法采用悬臂浇注，跨中截面和端部截面如图1所示。 图1-1 跨中截面示意 图1-2 支座截面示意桥梁立面图如图2所示。图2 连续梁立面图图3 钢束布置形状二、结构建模对于施工阶段分析模型，通常采用的建模方法是：1、定义材料和截面特性（包括混凝土收缩徐变函数定义）；2、建立上部梁单元并赋予单元截面属性；3、定义结构组并赋予结构组信息；4、建立边界组并定义边界条件；5、定义荷载工况和荷载组；6、定义施工阶段；
3、7、分阶段定义荷载信息（分施工阶段荷载和成桥荷载两部分）；8、分析，分析完成后定义荷载组合进行后处理结果查看；9、定义设计验算参数按照JTG D62对结构进行长短期及承载能力验算。下面就每个步骤分别详述如下三、分步骤说明1、定义材料和截面特性本模型中涉及的材料包括混凝土主梁（C40）、预应力钢绞线（Strand1860）。如下图4所示。图4 材料列表通常对于预应力混凝土结构（PSC结构）按照现浇施工时，要考虑混凝土的收缩徐变效应，因此需要在建模前要定义混凝土的收缩徐变函数，按照如下图所示定义混凝土收缩徐变函数。这里输入非0正值即可，建立模型后通过程序自动修正所有单元的有效厚度。图5 混凝土收缩
4、徐变函数定义主梁截面为变截面箱梁，共有两个控制截面，一个是跨中截面，一是支座位置处截面。以跨中截面和支座处截面定义变截面。截面列表如图6所示。其中跨中截面和支座截面在前面的结构描述中都有图示。“跨中-支座”以及“支座-跨中”的变截面定义通过分别导入跨中截面和支座截面来定义就可以了。如图6所示。图6-1 截面列表在变截面I端导入跨中截面，J端导入支座截面图6-2 跨中-支座段变截面在变截面I端导入支座截面，J端导入跨中截面图6-3 支座-跨中段变截面2、建立上部梁单元并赋予单元截面属性建立桥梁模型时，如果要同时进行施工阶段分析，要针对施工的特点建立有限元模型，例题中所示结构按照悬臂法施工，悬臂施
5、工段为每段3m，因此在建立模型时考虑按1.5m或3m长度单元建立模型，本例题中主梁是直梁结构，因此建模方式可选性很广，可以通过扩展单元的方式建立、或者从AutoCAD导入已划分节段的主梁中心线、或者通过逐个建立单元的方式，这里采用扩展单元的方式建立一半主梁，然后通过镜像单元生成另一半主梁。首先在（0,0,0）位置上建立主梁端部节点，然后通过对该节点进行扩展生成左半部主梁结构。如下图所示扩展单元时输入的间距：63,2,83,2,1,32,1,2,83,1图7 扩展生成左半边主梁然后对生成的左半边主梁进行镜像生成另一半主梁，如下图所示，通过选择反转单元坐标系保证镜像生成的单元和源单元的单元坐标轴保
6、持一致。图8 镜像生成另一半主梁生成全桥单元后，因为由镜像生成的梁单元的编号顺序也是镜向的，因此要对所有梁单元进行重新编号，以便于后续的单元选择（保证单元编号有规律的连续性对单元的选择操作很有帮助）。上述步骤生成全桥单元时使用的是跨中截面，因此对生成的全桥单元应根据其实际对应的截面信息修改单元的截面信息，可以通过修改单元参数修改单元信息，也可以通过MIDAS特有的拖放功能赋予单元截面信息，这里以拖放的方式赋予每段单元实际的截面信息。首先选择支座附近单元，修改其截面类型为“支座”截面，打开单元编号显示，选择单元“18to20，43to45”，如下图通过拖放功能对选择的单元修改其截面信息拖放：将鼠
7、标放置在树形菜单“支座截面”处，按住不放将鼠标拖到模型窗口中图9 拖放功能修改支座附近单元的截面信息同样的方法，选择单元“9to17，34to42”，将截面“3：跨中-支座”拖放至模型窗口，得到如下图所示的模型图10 修改截面高度由低变高段（跨中-支座）同样的方法，选择单元“21to29，46to54”，将截面“4：支座-跨中”拖放至模型窗口，得到如下图所示的模型图11修改截面高度由低变高段（支座-跨中）赋予变高梁段变截面信息后，发现桥梁模型显示都是锯齿状，此时需要将同类的变截面定义为一个变截面组，保证单元截面变化的连续性。在树形菜单双击“跨中-支座”，在变截面组信息中定义名称为“跨中-支座”
8、，z轴变化选择2项式变化，对称轴为单元组的i端； 图12-1 变截面组“跨中-支座”定义图示在树形菜单双击“支座-跨中”，在变截面组信息中定义名称为“支座-跨中”，z轴变化选择2项式变化，对称轴为单元组的j端；3、定义结构组并赋予结构组单元信息结构组名称及结构组单元信息如下表所示结构组名称结构组所含单元结构组名称结构组所含单元左支座处梁段17to21桥梁段2-339 49右支座处梁段42to46桥梁段2-438 50桥梁段1-116 22 桥梁段2-537 51桥梁段1-215 23桥梁段2-636 52桥梁段1-314 24桥梁段2-735 53桥梁段1-413 25桥梁段2-834 54桥
9、梁段1-512 26桥梁段2-933 55桥梁段1-611 27左边跨合龙段7桥梁段1-710 28跨中合龙段31 32桥梁段1-89 29右边跨合龙段56桥梁段1-98 30左侧满堂支架区段1to6桥梁段2-141 47右侧满堂支架区段57to62桥梁段2-240 48所有合龙段7 31 32 56桥梁主梁1to62*注：“左支座处梁段”、“右支座处梁段”、“左侧满堂支架区段”、“右侧满堂支架区段”还应包括在步骤4中建立的支座节点。建立好模型后，就可以对执行程序自动修改构件理论厚度的功能了。如图选择所有梁单元，在“模型材料和截面特性修改时间依存材料特性”中选择修改构件理论厚度点击得到构件理论
10、厚度表格 图13 修改构件理论厚度4、定义边界组并定义边界条件边界采用一般支承来模拟，因为截面选择的是顶对齐，因此需要在梁底支座支承的位置处建立支座节点，然后将支座节点和主梁节点通过弹性连接刚性连接起来。选择中部节点19、20、44、45，选择节点复制移动，对选择的两个节点向下复制5.9m，生成新节点6467；选择边跨端部节点1和63，选择节点复制移动，对选择的两个节点向下复制3.05m，生成新节点68、69。（新生成的支座节点要按照步骤3的注释中说明的将节点放置在对应的结构组中。）定义边界组和边界信息如下表所示。边界组名称支座约束支座与主梁约束一般支承适用支座节点弹性连接适用节点支承1111
11、1164to67刚性19-64，20-65，44-66，45-67左边跨01110068刚性1-68右边跨01110069刚性63-69得到结构的边界条件如下图所示*注：约束、荷载及其他模型中内容可以在“视图显示”中定义显示，如上述边界条件的显示，在显示菜单中选择要显示内容进行显示即可5、定义荷载工况和荷载组荷载工况和荷载组定义如下表所示编号荷载工况名称荷载类型荷载组说明1自重施工阶段荷载 (CS)自重结构自重2预应力施工阶段荷载 (CS)钢束1-0to钢束1-9钢束2-0to钢束2-9合拢段钢束1to3不同施工阶段对于预应力钢束的预应力3挂篮重施工阶段荷载 (CS)挂篮1to9模架移动装置换
12、算荷载4合拢段挂篮重施工阶段荷载 (CS)合拢段挂篮1,2-1,2-2,3模架移动装置换算荷载6、定义施工阶段本模型采用悬臂浇注施工方法，从施工零号块开始，对称浇注两端悬臂段，直至全桥合龙，共分12个施工阶段。施工阶段信息如下表所示施工阶段名称结构组边界组荷载组激活钝化激活钝化激活钝化1-零号块施工左、右支座处梁段支承自重，挂篮1，钢束1-0，钢束2-02-悬浇1桥梁段1-1，桥梁段2-1挂篮2，钢束1-1，钢束2-1挂篮13-悬浇2桥梁段1-2，桥梁段2-2挂篮3，钢束1-2，钢束2-2挂篮24-悬浇3桥梁段1-3，桥梁段2-3挂篮4，钢束1-3，钢束2-3挂篮35-悬浇4桥梁段1-4，桥梁
13、段2-4挂篮5，钢束1-4，钢束2-4挂篮46-悬浇5桥梁段1-5，桥梁段2-5挂篮6，钢束1-5，钢束2-5挂篮57-悬浇6桥梁段1-6，桥梁段2-6挂篮7，钢束1-6，钢束2-6挂篮68-悬浇7桥梁段1-7，桥梁段2-7挂篮8，钢束1-7，钢束2-7挂篮79-悬浇8桥梁段1-8，桥梁段2-8挂篮9，钢束1-8，钢束2-8挂篮810-悬浇9桥梁段1-9，桥梁段2-9合龙段挂篮1、2-1、2-2、3，钢束1-9，钢束2-9挂篮911-边跨合龙左、右边跨合龙段钢束1、3，合龙段挂篮1、312-中跨合龙合龙段钢束2，合龙段挂篮2-1、2-27、分阶段定义荷载信息本例题主要模拟5种荷载作用：结构自重、挂篮荷载、预应力荷载、混凝土收缩徐变荷载、公路一级车道荷载。以上5种荷载，除收缩徐变由程序根据已定义的收缩徐变函数自动计算外，其他的都要定义荷载信息。下面分述如下1）自重：在荷载中选择自重，按照下图指定荷载工况名称、荷载组、自重系数添加即可。程序根据自重系数、当前施工阶段结构模型自动计算结构自重。2）挂篮荷载：主梁合龙前，在悬臂端都有挂篮荷载的作用，由于结构是对称施工，而且结构本身也是对称结构，因此施工过程中的等效挂篮荷载也是对称的。在这里通过节点荷载来模拟。挂篮作用在悬臂端外2.452m处m处，挂篮换算荷载为10KN及附加弯矩24.52KNm。以第一阶段挂篮1为例，
