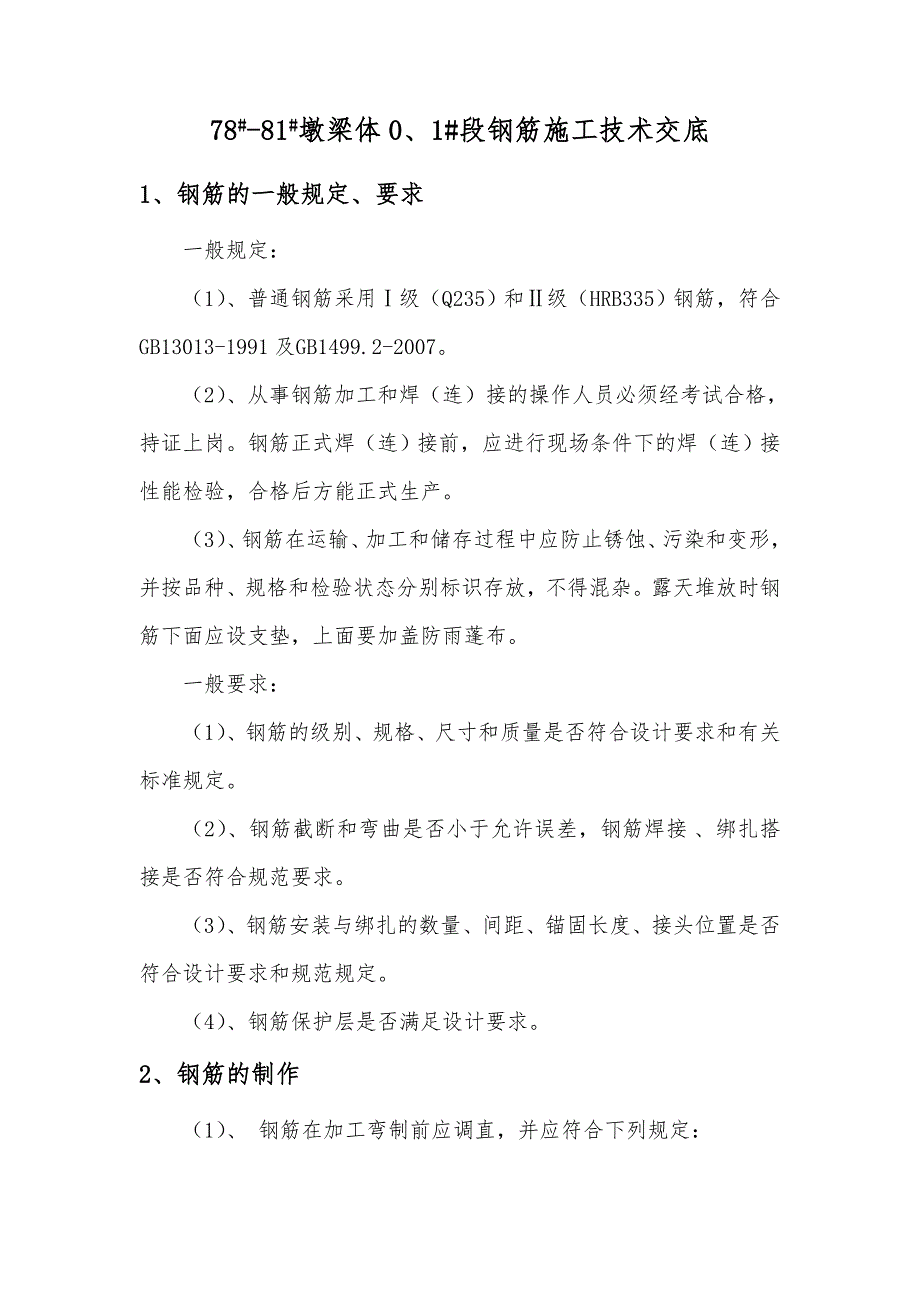

1、78#-81#墩梁体0、1#段钢筋施工技术交底1、钢筋的一般规定、要求一般规定：（1）、普通钢筋采用级（Q235）和级（HRB335）钢筋，符合GB13013-1991及GB1499.2-2007。（2）、从事钢筋加工和焊（连）接的操作人员必须经考试合格，持证上岗。钢筋正式焊（连）接前，应进行现场条件下的焊（连）接性能检验，合格后方能正式生产。（3）、钢筋在运输、加工和储存过程中应防止锈蚀、污染和变形，并按品种、规格和检验状态分别标识存放，不得混杂。露天堆放时钢筋下面应设支垫，上面要加盖防雨蓬布。一般要求：（1）、钢筋的级别、规格、尺寸和质量是否符合设计要求和有关标准规定。（2）、钢筋截断和弯

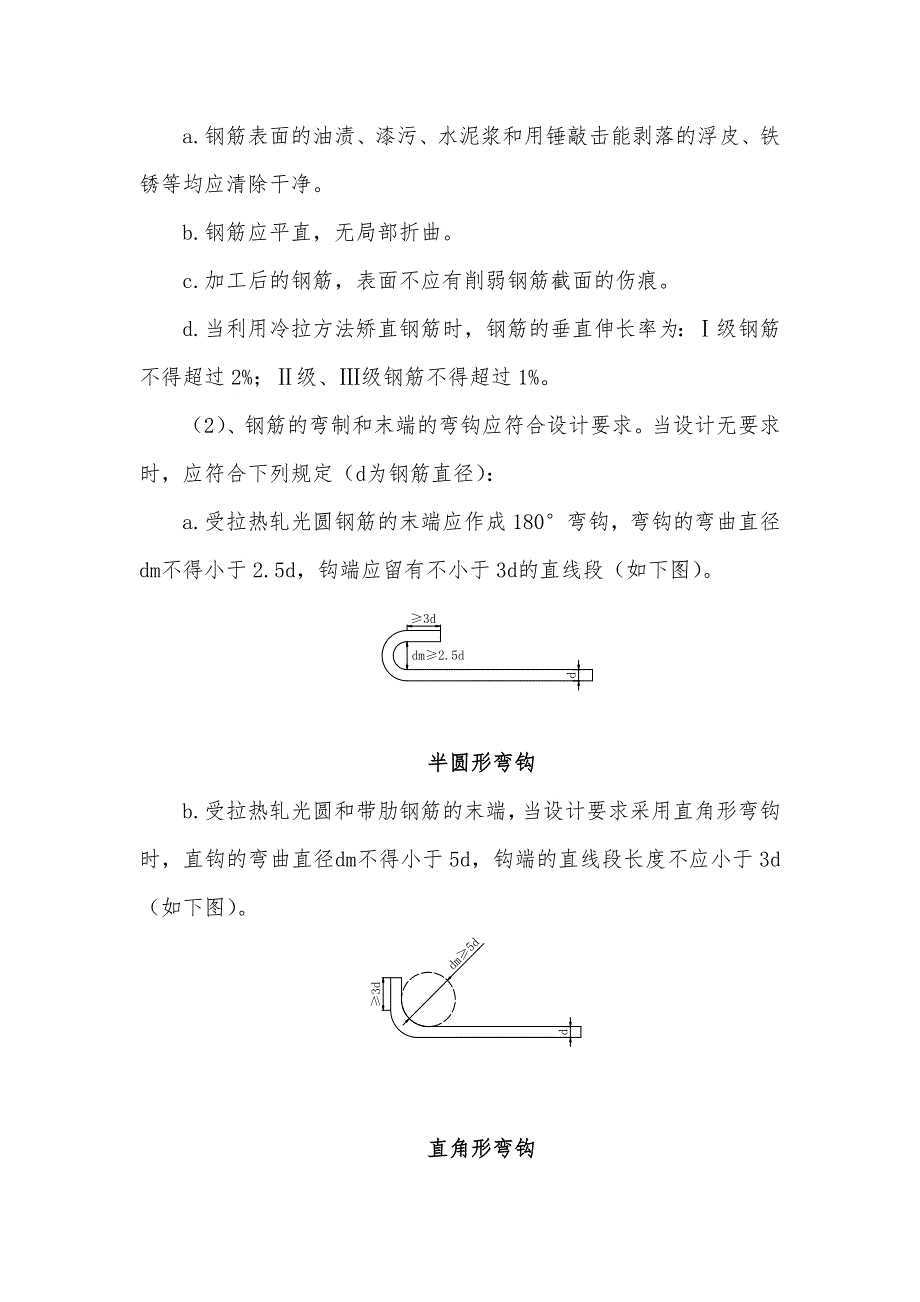

2、曲是否小于允许误差，钢筋焊接、绑扎搭接是否符合规范要求。（3）、钢筋安装与绑扎的数量、间距、锚固长度、接头位置是否符合设计要求和规范规定。（4）、钢筋保护层是否满足设计要求。2、钢筋的制作（1）、 钢筋在加工弯制前应调直，并应符合下列规定：a.钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除干净。b.钢筋应平直，无局部折曲。c.加工后的钢筋，表面不应有削弱钢筋截面的伤痕。d.当利用冷拉方法矫直钢筋时，钢筋的垂直伸长率为：级钢筋不得超过2%；级、级钢筋不得超过1%。（2）、钢筋的弯制和末端的弯钩应符合设计要求。当设计无要求时，应符合下列规定（d为钢筋直径）：a.受拉热轧光圆钢筋

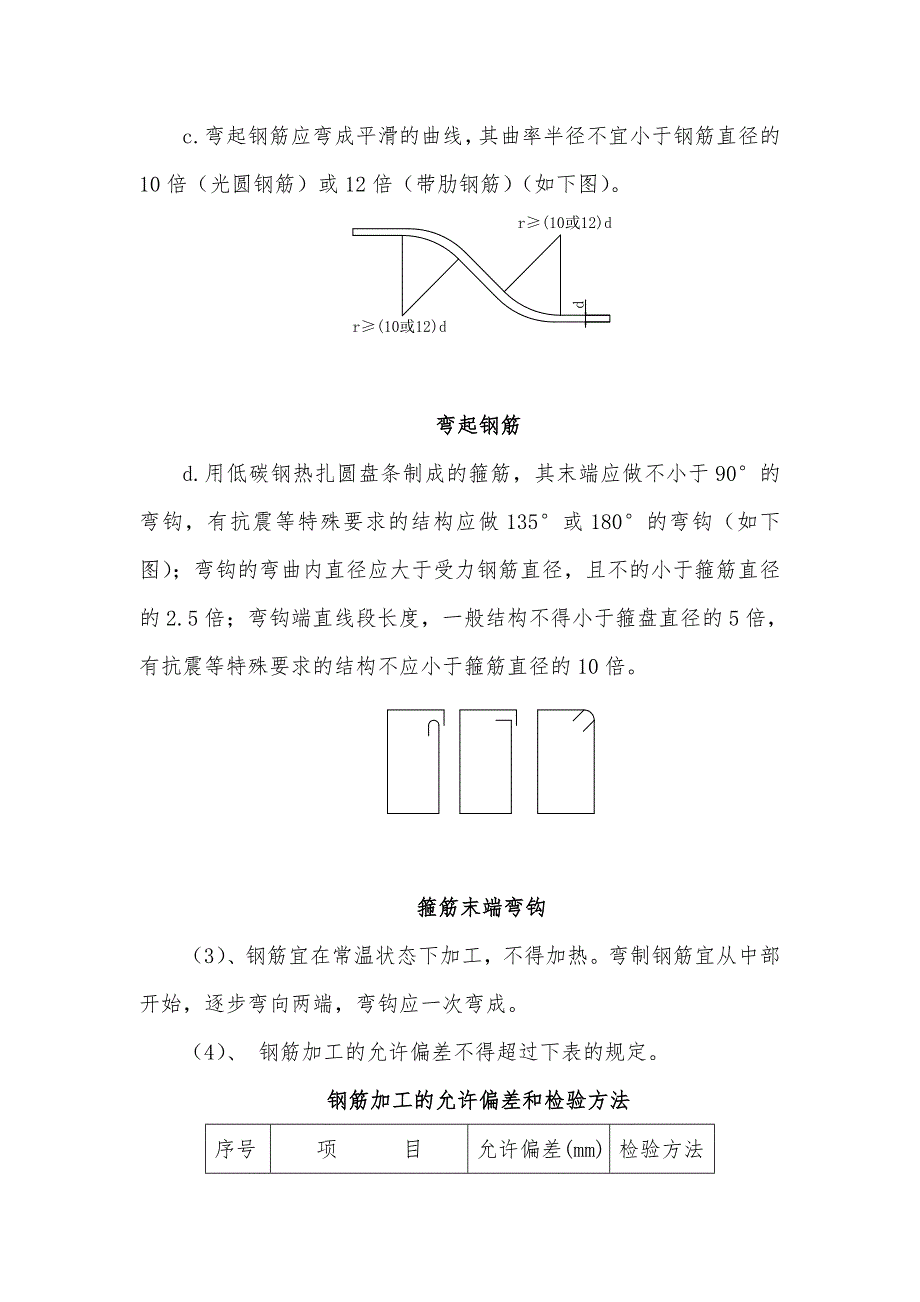

3、的末端应作成180弯钩，弯钩的弯曲直径dm不得小于2.5d，钩端应留有不小于3d的直线段（如下图）。半圆形弯钩 b.受拉热轧光圆和带肋钢筋的末端，当设计要求采用直角形弯钩时，直钩的弯曲直径dm不得小于5d，钩端的直线段长度不应小于3d（如下图）。直角形弯钩c.弯起钢筋应弯成平滑的曲线，其曲率半径不宜小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）（如下图）。弯起钢筋 d.用低碳钢热扎圆盘条制成的箍筋，其末端应做不小于90的弯钩，有抗震等特殊要求的结构应做135或180的弯钩（如下图）；弯钩的弯曲内直径应大于受力钢筋直径，且不的小于箍筋直径的2.5倍；弯钩端直线段长度，一般结构不得小于箍盘直
4、径的5倍，有抗震等特殊要求的结构不应小于箍筋直径的10倍。箍筋末端弯钩（3）、钢筋宜在常温状态下加工，不得加热。弯制钢筋宜从中部开始，逐步弯向两端，弯钩应一次弯成。（4）、 钢筋加工的允许偏差不得超过下表的规定。钢筋加工的允许偏差和检验方法序号项目允许偏差(mm)检验方法1受力钢筋全长10尺 量2弯起钢筋的弯折位置203箍筋内净尺寸3钢筋由钢筋加工场集中加工制作，运至现场由吊车提升、现场一次绑扎成型。钢筋加工前应进行配料计算，下料要有配料单。在加工机具上贴上加工材料的配料单及钢筋加工的工艺要求。由于钢筋种类多，同一节段相邻钢筋结构尺寸很雷同为防止钢筋安装时混淆，对加工成型的钢筋进行编号，最后按
5、编号有序运输到现场进行吊装安装。3、钢筋焊接（1）、主筋直径大于25mm的钢筋采用滚轧直螺纹套筒联接，主梁分段连接钢筋采用焊接接头。环向箍筋及架立钢筋用扎丝绑扎、接头点焊，其搭接长度不小于规范规定。在同一断面内钢筋接头数量不应超过50%。（2）、当采用闪光对焊接头时，应符合下列规定：a.每批钢筋焊接前，应先选定焊接工艺和参数，按实际条件进行试验，并检验接头外观质量及规定的力学性能。仅在试焊质量合格和焊接工艺（参数）确定后，方可成批焊接。b.每个焊工均应在每班工作开始时，先按实际条件试焊2组对焊接头试验，并作冷弯试验，待其结果合格后，方可正式施焊。c.每个闪光对焊接头的外观应符合下列要求：接头周
6、缘应有适当的镦粗部分，并呈均匀的毛刺外形。钢筋表面不应有明显的烧伤或裂纹。接头弯折的角度不得大于4。接头轴线的偏移不得大于0.1d（d为钢筋直径），并不得大于2mm。d.在同条件下（指钢筋生产厂、批号、级别、直径、焊工、焊接工艺和焊机等均相同）完成并经外观检查合格的焊接接头，以200个作为一批（不足200个，也按一批计），从中切取6个试件，3个作拉力试验，3个作冷弯试验，进行质量检验。检查不合格的接头，该批接头全部剔出重焊后方可提交二次验收。e.对焊接头的抗拉强度不应低于该级别钢筋的规定值，并至少应有2个试件断于焊缝隙以外，且呈塑性断裂。（3）、 热轧光圆钢筋和热轧带肋钢筋的接头采用搭接、帮条
7、电弧焊接时除应满足强度要求外，尚应符合下列规定：a.搭接接头的长度、帮条的长度和焊缝的总长度应符合规定。钢筋接头类型序号焊接方法接头形式适用范围钢筋类别钢筋直径(mm)1闪光对焊d级钢筋级钢筋104010252双面焊缝 帮条焊级钢筋10403单面焊缝 帮条焊级钢筋10404双面焊缝 搭接焊级钢筋10405单面焊缝 搭接焊级钢筋1040b.搭接接头钢筋的端部应预弯，搭接钢筋的轴线应位于同一直线上。c.帮条电弧焊的帮条，宜采用与被焊钢筋同级别、同直径的钢筋；当采用同级别不同直径的钢筋作帮条，且被焊钢筋与帮条钢筋均为级钢筋时，两帮条钢筋的直径应大于或等于0.8d（d为被焊钢筋的直径）。当被被焊钢筋与
8、帮条钢筋为、级钢筋时，两帮条钢筋的直径应大于或等于0.9d。帮条和被焊钢筋的轴线应在同一平面上。d.焊缝高度h应等于或大于0.35d，并不得小4mm，焊缝宽度b应等于或大于0.7d，并不得小于8mm。钢筋搭接、帮条焊接的焊缝e.钢筋与钢板进行搭接焊时，搭接长度应等于或大于钢筋直径的4倍（级钢筋）或5倍（级钢筋）。焊缝高度h应等于或大于0.35d，并不得小4mm，焊缝宽度b应等于或大于0.5d，并不得小于6mm。钢筋与钢板焊接的焊缝f.电弧焊接用的焊条使用502、506焊条；g.焊接地线应与钢筋接触良好，不得因接触不良而烧伤主筋。h.帮条与焊钢筋间应采用四点固定。搭接焊时，应采用两点固定。定位焊
9、缝应离 每次改变钢筋级别、直径、焊条型号或调换焊工时，应预先用相同材料、焊接条件和参数，制作2个拉力试件。当试验结果均大于该级别钢筋的抗拉强度时，方可正式施焊。（4）、 钢筋接头应设置在钢筋随应力较小处，并应分散布置。配置在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，应符合下列规定：a.焊接接头在受弯构件的受拉区，不得超过50%；在轴心受拉构件中不得超过25%。b.绑所接头在构件的受拉区，不得超过25%；在受压区不得超过50%。c.钢筋接头应避开钢筋弯曲处，距弯曲点不应小于10d。d.在同一根钢筋上应少设接头。“同一截面”内，同一根钢筋上不得超过一个接头。两焊（连）接接
10、头在钢筋直径的35倍范围且不小于500mm以内、两绑扎接头在1.3倍搭接长度范围且不小于500mm以内，均视为“同一截面”。4、钢筋安装（1）、0、1#块钢筋施工，按下料单加工钢筋对加工成型钢筋进行编号按编号运输至现场按编号吊装钢筋按编号绑扎0、1#块底板、腹板钢筋及预应力管道安装安装内模、顶板钢筋、预应力管道。（2）、钢筋、预应力管道安装流程：先进行底板普通钢筋绑扎、底板纵向波纹管及竖向预应力钢筋梁底锚固端（包括垫板、锚固螺母及锚下螺旋筋）的安装，再进行腹板钢筋的绑扎、竖向波纹管及预应力钢筋的接长、腹板内纵向波纹管的安装，最后进行顶板普通钢筋的绑扎、顶板内纵、横向波纹管的安装。半成品钢筋严禁
11、存放在支架上，安装钢筋骨（网）架时，应保证其在模型中的正确位置，不得倾斜、扭曲，亦不得变更保护层的规定厚度，在混凝土浇筑过程中安装钢筋骨（网）架时，不应妨碍浇筑工作正常进行，并不应造成施工接缝。绑扎和焊接的钢筋骨（网）架，在运输、安装和浇筑混凝土过程中不得有变形、开焊或松脱现象，并应符合下列规定：a.在钢筋的交叉点处，应用直径0.72.0mm的铁丝，按逐点改变绕丝方向（8字形）交错扎结，或按双对角线（十字形）方式扎结。b.除设计有要求外，梁结构中钢筋骨架的箍筋，应与主筋垂直围紧；箍筋与主筋交叉点处应以铁丝绑扎；梁构件拐角处的交叉点应全部绑扎；中间平直部分的交叉点，可交错扎结。c.根据安装需要可
12、配以必要数量的架立钢筋。（3）、0、1#块施工时应注意预埋主梁支座处钢筋网片、及相关预埋件：挂篮底模平台后吊点及后锚固筋预留孔、挂篮走道梁预埋筋、泄水孔、通风孔及支架拆除预留孔，还需注意避雷针引线、后锚固筋下吊点与梁体混凝土间防滑设施设置。预留孔以硬塑管制成，安装前用宽胶带将两端封堵，用扎丝与普通钢筋扎牢。（4）、当预应力管道与钢筋骨架相碰时将钢筋移动，禁止截断。由于钢筋管道密集，如钢绞线、精轧螺纹钢筋管道与普通钢筋发生冲突时，允许进行局部调整，调整原则是先普通钢筋后精轧螺纹钢筋然后是横向预应力钢筋保持纵向预应力钢筋管道位置不变。顶板、腹板内有大量的预埋波纹管，为了不使波纹管损坏，一切焊接在波
