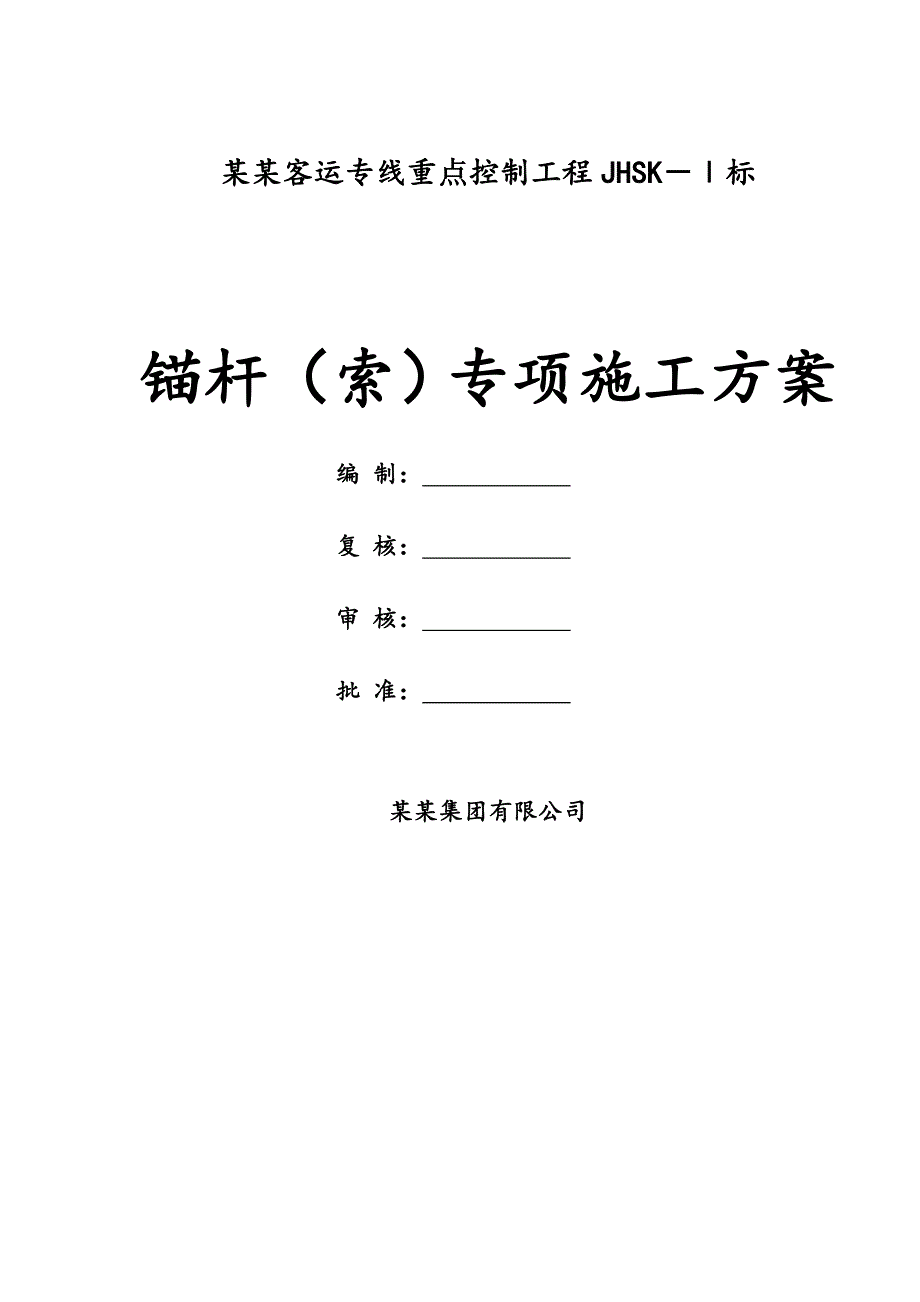

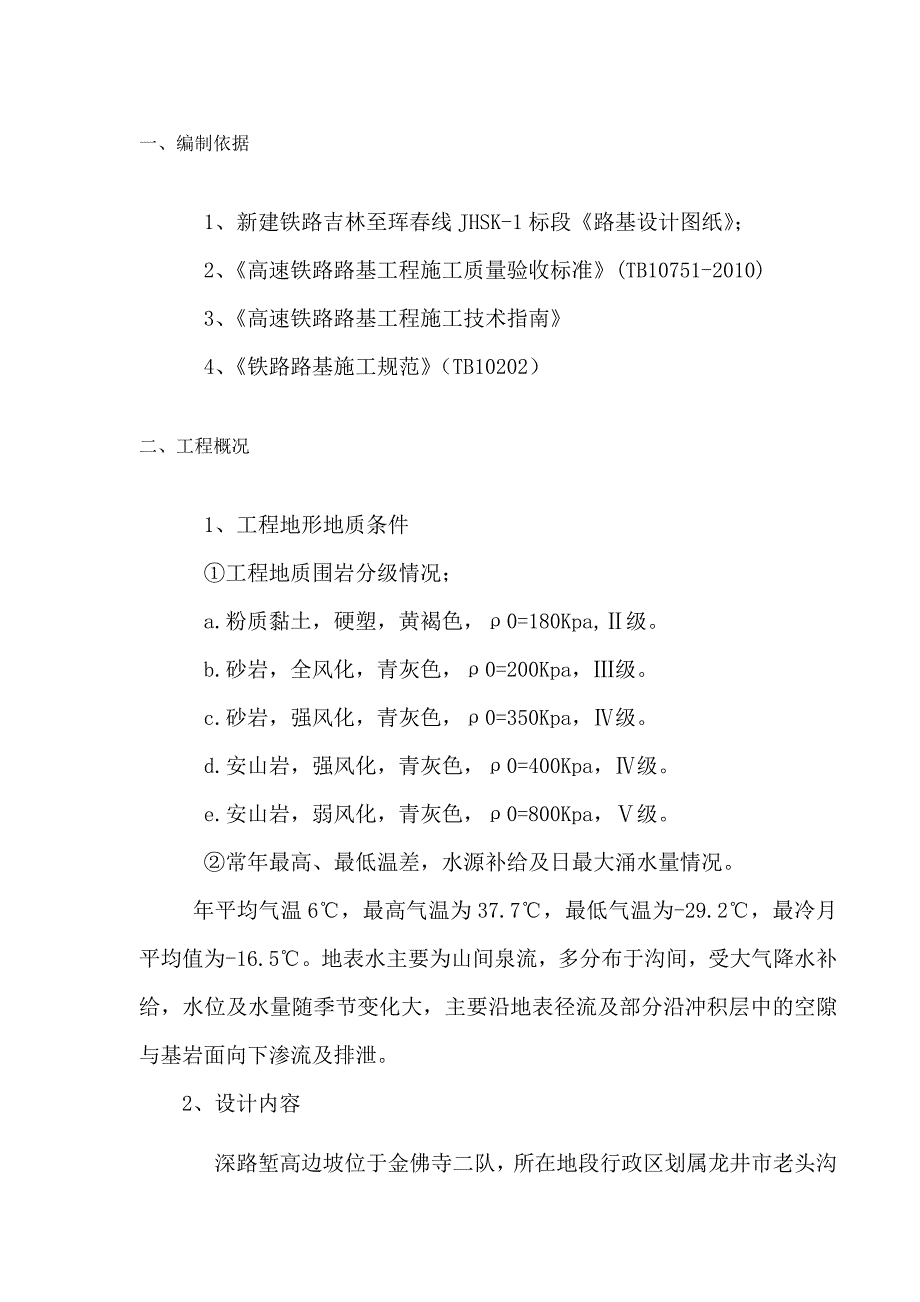

1、某某客运专线重点控制工程JHSK标锚杆（索）专项施工方案编 制： 复 核： 审 核： 批 准： 某某集团有限公司一、编制依据1、新建铁路吉林至珲春线JHSK-1标段路基设计图纸；2、高速铁路路基工程施工质量验收标准(TB10751-2010)3、高速铁路路基工程施工技术指南4、铁路路基施工规范（TB10202）二、工程概况1、工程地形地质条件工程地质围岩分级情况；a.粉质黏土，硬塑，黄褐色，0=180Kpa,级。b.砂岩，全风化，青灰色，0=200Kpa，级。c.砂岩，强风化，青灰色，0=350Kpa，级。d.安山岩，强风化，青灰色，0=400Kpa，级。e.安山岩，弱风化，青灰色，0=800

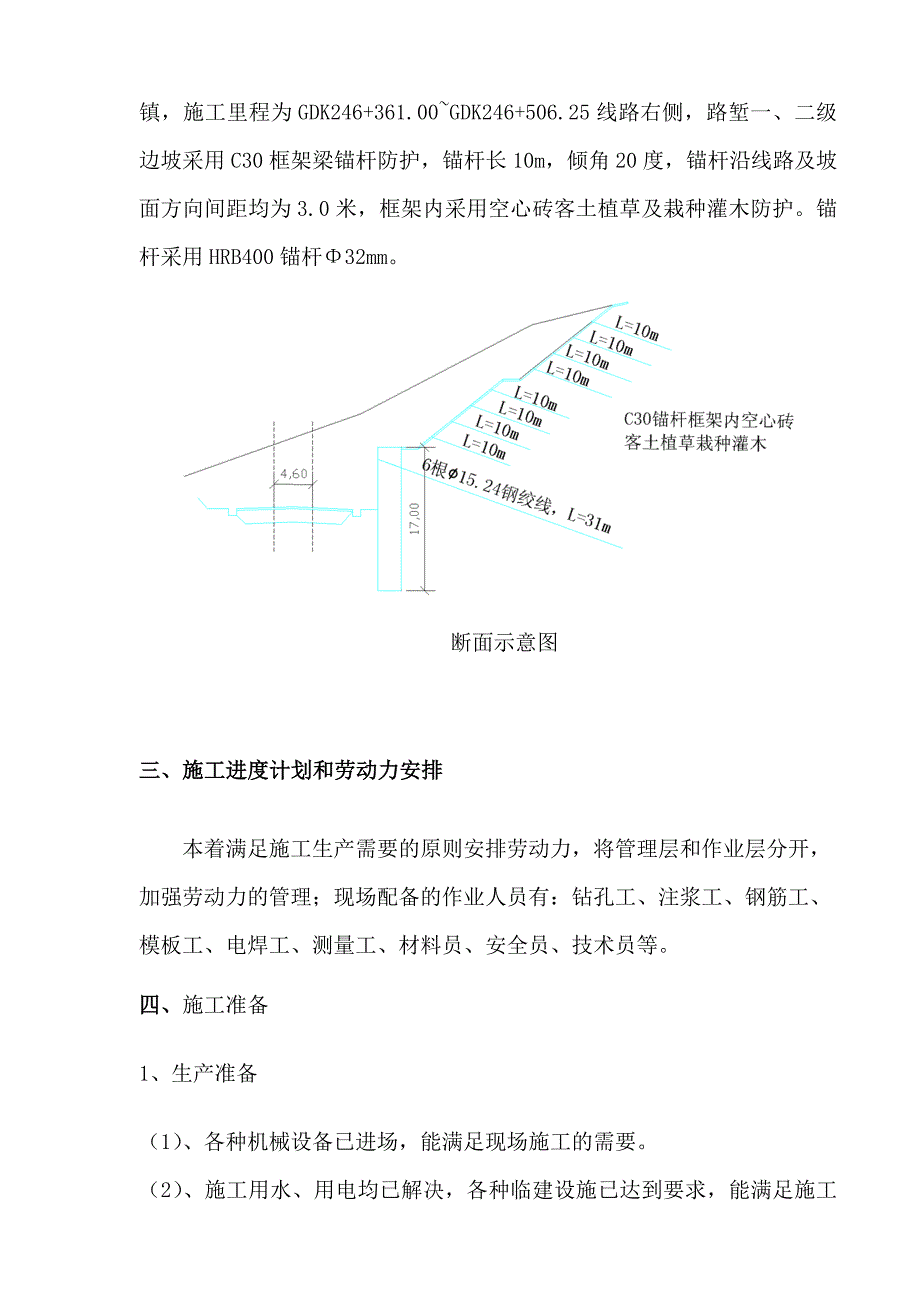

2、Kpa，级。常年最高、最低温差，水源补给及日最大涌水量情况。 年平均气温6，最高气温为37.7，最低气温为-29.2，最冷月平均值为-16.5。地表水主要为山间泉流，多分布于沟间，受大气降水补给，水位及水量随季节变化大，主要沿地表径流及部分沿冲积层中的空隙与基岩面向下渗流及排泄。2、设计内容深路堑高边坡位于金佛寺二队，所在地段行政区划属龙井市老头沟镇，施工里程为GDK246+361.00GDK246+506.25线路右侧，路堑一、二级边坡采用C30框架梁锚杆防护，锚杆长10m，倾角20度，锚杆沿线路及坡面方向间距均为3.0米，框架内采用空心砖客土植草及栽种灌木防护。锚杆采用HRB400锚杆32
3、mm。断面示意图三、施工进度计划和劳动力安排本着满足施工生产需要的原则安排劳动力，将管理层和作业层分开，加强劳动力的管理；现场配备的作业人员有：钻孔工、注浆工、钢筋工、模板工、电焊工、测量工、材料员、安全员、技术员等。四、施工准备1、生产准备（1）、各种机械设备已进场，能满足现场施工的需要。（2）、施工用水、用电均已解决，各种临建设施已达到要求，能满足施工生产的需要。机械设备表机械名称规格型号额定功率(kw) 或吨位(t)进场时间数量锚杆钻机MQT-12011kw2011.22空压机VY-12/7112Kw 12 m3/min2011.23便携式注浆泵QB152型 2011.21钢筋切割机CQ
4、40型2.2KW2011.21钢筋弯曲机ZGW-403KW2011.21电焊机BX1-400 2011.212、技术准备根据工地实际情况及工期的要求，制定出详细的施工计划，施工前对设计图纸进行认真审核。及时进行全面仔细的技术、安全、质量交底，责任到人。3、原材料准备机械设备、原材料通过203省道、村道及施工临时便道进场，及时进行报验。进场的原材料必须有质保书，并报试验室对每批次原材料按照要求进行检测。按规定进行分批验收，并取样送检，检验合格后方可用于工程中。4、施工组织机构路基队及高边坡队施工同属于项目分部路桥工区管理，各队安全员归项目分部部安质部管理，技术员归项目分部工程部及现场质检工程师管
5、理，其它人员由路桥工区统一管理。 五、边坡加固施工工艺 （一）锚杆框架施工1、锚杆框架施工工艺流程确定孔位钻机就位调整角度钻孔清孔安装锚杆注浆制作框架梁。2、锚杆框架施工方法 锚杆孔测量放线 按设计要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过50 mm。测定的孔位点，埋设半永久性标志，严禁边施工边放样。竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，节点间距3m。钻孔设备 钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设
6、备。岩层中采用MQT-120锚杆钻机钻孔成孔；在岩层破碎等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。 钻机就位 利用50 mm脚手架杆搭设平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过 50 mm，高程误差不得超过100 mm，钻孔倾角和方向符合设计要求，倾角允许误差为1.0，方位允许误差2.0，锚杆与水平面交角为20。钻机安装要求水平、稳固，施钻过程中应随时检查。 钻进方式 钻孔要求干钻，禁止采用水钻，以确保锚杆施工不至于恶化边坡
7、岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 钻进过程 钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.10.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 孔径孔深 钻孔孔径120mm、孔口偏差100mm，孔深允许偏差为100mm。为确保锚杆孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚杆孔深度，要求实际钻孔深度大于设计深度0.15 m以上。 锚杆孔清理 钻进达到设计深度后，不能立
8、即停钻，要求稳钻12分钟，防止孔底尖面、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.20.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 锚杆孔检验 锚杆孔钻孔结束后，须经现场监理检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程
9、中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚杆孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 锚杆体制作及安装 锚杆杆体采用HRB40032高强精轧螺纹钢，沿锚杆轴线方向每隔1.5m设置一对对中支架，保证锚杆的保护层厚度不低于50 mm。锚筋尾端防腐采用刷漆、涂油等防腐措施处理。锚杆端头应与框架梁钢筋焊接，如与框架钢筋、箍筋相干扰，可局部调整钢筋、箍筋地间距，竖、横主筋交叉点必须绑扎牢固。 安装前，要确保每根钢筋顺直，除锈、除油污，安装锚杆体前再次认真核对锚孔编号，确认无误后再用
10、高压风吹孔，人工缓慢将锚杆体放入孔内，用钢尺量测孔外露出的锚杆长度，计算孔内锚杆长度（误差控制在-30100 mm范围内），确保锚固长度。制作完整的锚杆经监理工程师检验确认后，应及时存放在通风、干燥之处，严禁日晒雨淋。锚杆在运输过程中，应防止钢筋弯折、定位器的松动。 锚固注浆 锚杆注浆采用自孔底向上一次有压注浆，中途不得停浆。实际注浆量一般要大于理论的注浆量，或以孔口不再排气且孔口浆液溢出浓浆作为注浆结束的标准。在初凝前要进行二次补浆。注浆压力不小于0.4MPa，注浆量不得少于计算量，压力注浆时充盈系数为1.11.3。注浆材料宜选用水灰比1:0.51:1的M30水泥砂浆，水泥砂浆采用抗侵蚀性水
11、泥。注浆压力、注浆数量和注浆时间根据锚固体的体积及锚固地层情况确定。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，同时做好注浆记录。锚杆孔灌浆后至少养护7天，养护期间严禁敲击、摇动锚杆或在杆体上悬挂得物.待锚杆孔内砂浆强度达到设计强度70%后，进行框架梁施工。 框架制作 框架采用C30砼浇筑，框架嵌入坡面25cm，用人工开挖，石质地段使用风镐开凿，超挖部分采用C30砼调整至设计坡面。竖梁基础先采用5cm水泥砂浆调平，再进行钢筋制作安装，钢筋接头需错开，同一截面钢筋接头数不得超过钢筋总根数的1/2，且有焊接接头的截面之间的距离不得小于1m。因锚杆无预应力，锚杆尾部不需外露、不需加工丝口、不用螺
12、帽和砼锚头封块，只需将锚杆尾部与竖梁钢筋相焊接成一整体，若锚杆与箍筋相干扰可局部调整箍筋的间距。模板采用木模板，用短锚杆固定在坡面上，砼浇注时，尤其在锚孔周围，钢筋较密集，一定要仔细振捣，保证质量。锚头应埋入框架梁中，锚头钢筋与框架纵梁钢筋焊接相连，与纵梁同时浇筑。 注意：要在每个框格中心设1根1.5m长的8带钩钢筋挂网，其用30mm风钻成孔，并灌入M30水泥砂浆锚固；框架竖梁端主筋弯起10cm；施工前先做锚杆抗拔试验，试验孔数不少于3孔。（二）框架梁施工1、框架梁施工工艺流程施工准备 测量放样 基础开挖 钢筋绑扎 立模板 砼浇筑 修整边坡 客土植草2、施工方法施工准备施工现场三通一平工作要完
13、成，进入工作面等施工辅道已经修建完毕；各钢筋、砂石材料已经试验抽检合格；各施工机具已进场并满足施工生产要求；各作业人员已进场并进行技术交底培训；根据工程需要及工程划分，技术人员、管理人员及其他人员均已到位。测量放样各开挖后断面的复测工作已经完成，开挖坡体在人工修整其坡比等达到要求，然后测放出框架纵梁、横梁位置及施作起始范围。基础开挖尽量修整好边坡，凸出地方要削平，按后按框架竖梁、横梁尺寸及模板厚度精确挖出单根梁肋轮廓。其中最下一级边坡平台有网格坡脚基础，测量放线后经监理验收后可开挖。钢筋绑扎 在施工安置框架钢筋之前，先清除框架基础底浮碴，保证基础密实，并在底部铺一层1：3水泥砂浆垫层。 在坡面
14、上打短钢筋锚钉，准备好与砼保护层厚度一致的砂浆垫块。 绑扎钢筋，用砂浆垫块垫起，与坡面保持一定中距离，并和短钢筋锚钉连接牢固。立模板 用脚手架钢杆支撑固定模板，模板底部要与基础紧密接触，以防跑浆、胀模。 模板采用木板或桥梁板按设计尺寸进行拼装。模板线型在曲线段时每5 m放一控制点挂线施工，保证线形顺畅，符合施工要求。 立模前首先检查钢筋骨架施工质量，并做好记录，然后立模板。 模板表面刷脱模剂，模板接装要平整、严实、净空尺寸准确，设合设计要求并美观。 检查立模质量，并做好原始质检记录。砼浇筑 浇筑前应检查框架的截面尺寸，要严格检查钢筋数量及布置情况。 框架主筋的保护层一定要满足设计要求，最小不能少于50mm，箍筋净保护层不得小于35mm，主筋的净保护层不小于40mm。 钢筋宜制成整体长骨架，其制作、搭接、安装要符合设计及技术规范要求。浇筑框架砼必须连续作业，边浇筑边振捣。浇筑过程中如有砼滑动迹象可采取速凝或早强砼或用盖模模压住。各竖梁砼应不间断浇筑，若因故中断浇筑，其接缝按通常方式处理。锚杆框架的施工是锚杆与砼框架两项工程密切配合的过程。锚杆和框架的相对位置比二者的绝对位置更重要，务必须精确测量，准确定位。 浇筑框架砼时，应分别从下而上在三个部位制取砼试件各一组，进行试验。 坡脚基础砼浇筑采用C30混凝土，施工
