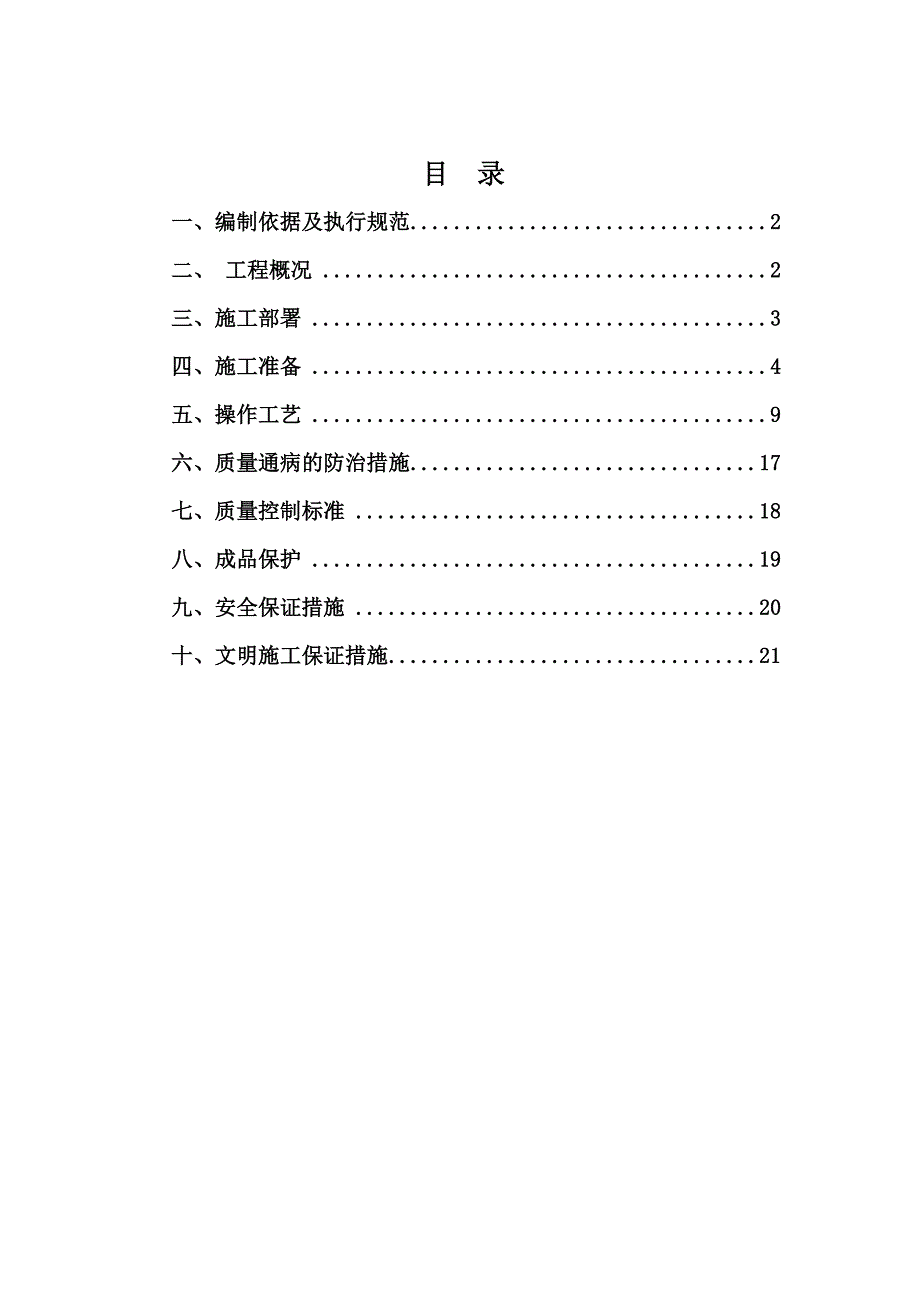

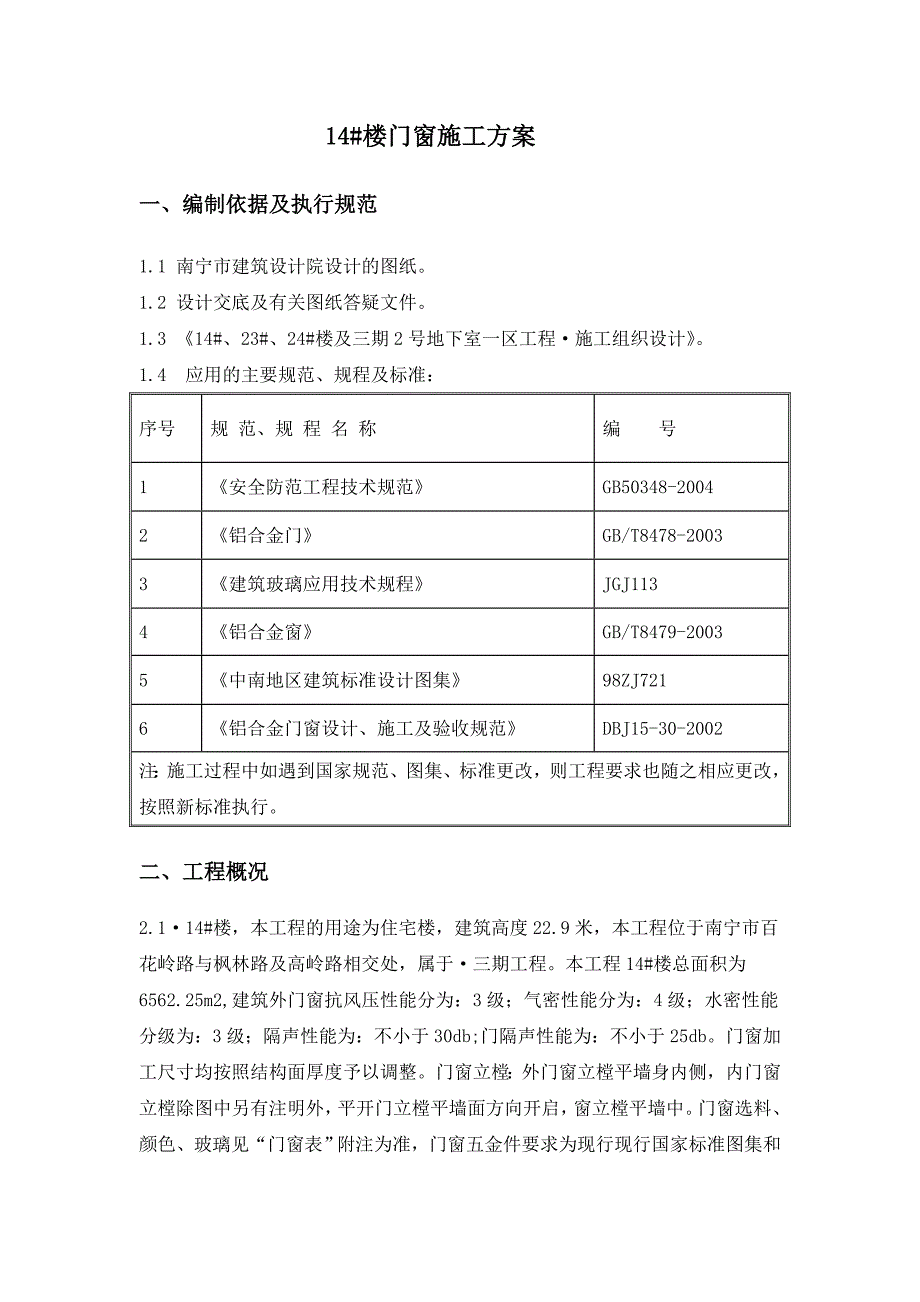

1、 目 录一、编制依据及执行规范2二、 工程概况2三、施工部署3四、施工准备4五、操作工艺9六、质量通病的防治措施17七、质量控制标准18八、成品保护19九、安全保证措施20十、文明施工保证措施21 14#楼门窗施工方案一、编制依据及执行规范1.1 南宁市建筑设计院设计的图纸。1.2 设计交底及有关图纸答疑文件。1.3 14#、23#、24#楼及三期2号地下室一区工程施工组织设计。1.4 应用的主要规范、规程及标准：序号规 范、规 程 名 称编 号1安全防范工程技术规范GB50348-2004 2铝合金门GB/T8478-2003 3建筑玻璃应用技术规程JGJ1134铝合金窗GB/T8479-2
2、003 5中南地区建筑标准设计图集98ZJ7216铝合金门窗设计、施工及验收规范DBJ15-30-2002注：施工过程中如遇到国家规范、图集、标准更改，则工程要求也随之相应更改，按照新标准执行。二、 工程概况2.114#楼，本工程的用途为住宅楼，建筑高度22.9米，本工程位于南宁市百花岭路与枫林路及高岭路相交处，属于三期工程。本工程14#楼总面积为6562.25m2,建筑外门窗抗风压性能分为：3级；气密性能分为：4级；水密性能分级为：3级；隔声性能为：不小于30db;门隔声性能为：不小于25db。门窗加工尺寸均按照结构面厚度予以调整。门窗立樘：外门窗立樘平墙身内侧，内门窗立樘除图中另有注明外，

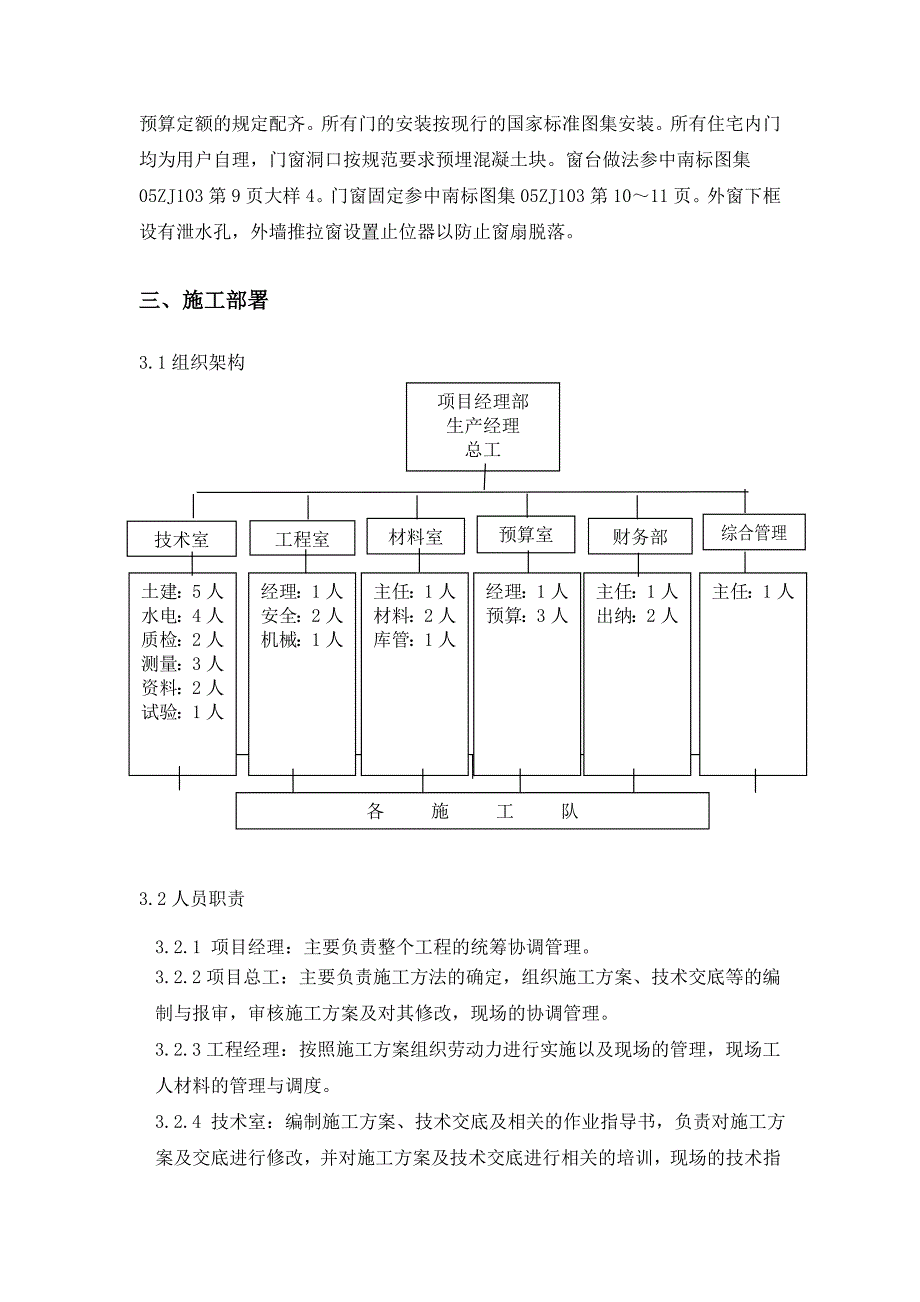

3、平开门立樘平墙面方向开启，窗立樘平墙中。门窗选料、颜色、玻璃见“门窗表”附注为准，门窗五金件要求为现行现行国家标准图集和预算定额的规定配齐。所有门的安装按现行的国家标准图集安装。所有住宅内门均为用户自理，门窗洞口按规范要求预埋混凝土块。窗台做法参中南标图集05ZJ103第9页大样4。门窗固定参中南标图集05ZJ103第1011页。外窗下框设有泄水孔，外墙推拉窗设置止位器以防止窗扇脱落。三、施工部署3.1组织架构项目经理部生产经理总工综合管理部队建设 财务部预算室材料室工程室技术室主任：1人主任：1人出纳：2人经理：1人预算：3人主任：1人材料：2人库管：1人经理：1人安全：2人机械：1人土建：
4、5人水电：4人质检：2人测量：3人资料：2人试验：1人各 施 工 队3.2人员职责3.2.1 项目经理：主要负责整个工程的统筹协调管理。3.2.2项目总工：主要负责施工方法的确定，组织施工方案、技术交底等的编制与报审，审核施工方案及对其修改，现场的协调管理。3.2.3工程经理：按照施工方案组织劳动力进行实施以及现场的管理，现场工人材料的管理与调度。3.2.4 技术室：编制施工方案、技术交底及相关的作业指导书，负责对施工方案及交底进行修改，并对施工方案及技术交底进行相关的培训，现场的技术指导、检查以及质量控制。3.2.5工程室：负责组织工人按照施工方案、技术交底的要求进行施工，场容场貌的管理，过
5、程的检查与控制；以及现场的安全管理。3.2.6材料室：组织门窗工程施工所需材料的订购与进场，并满足施工现场的需要。3.2.7劳务施工队：按照项目的技术、质量及安全要求进行施工，并对项目部提出的相关的施工问题进行整改。四、施工准备4.1技术准备4.1.1 图纸会审：项目专业技术人员应坚持日常的图纸审核制度，发现问题及时向项目总工及技术主管汇报，坚持做到在施工前把图纸中存在的问题处理完毕。4.1.2技术交底：在正式施工以前，对参与施工的有关管理人员、技术人员和工人进行技术性的交待与说明。对非常规的工序、新工艺、新技术和重点部位，编制作业指导书进行着重交待，把好关键部位的质量技术关。4.1.3岗前培
6、训：工人进场后，由项目部组织工程技术人员和安全员对入场工人进行岗前培训，包括门窗工程的施工工艺及安全文明施工。4.2材料准备：4.2.1 14#楼门窗一览表类别设计编号洞口尺寸（mm)樘数备注宽高门FM1900210015乙级防火门FM2450180042丙级防火门FM31100210030高级防盗门（乙级防火）M11100210012高级防盗门M29002100115夹板门，用户自理M3800210094塑钢门，用户自理M4800210036夹板门，用户自理M5800270018香槟色铝合金框，6厚透明白玻M61800270018香槟色铝合金框，6厚透明白玻M72400270016香槟色铝合
7、金框，6厚透明白玻M83000270024香槟色铝合金框，6厚透明白玻M9150024003高级防盗门M10600210030夹板门，用户自理门联窗MC12100270054香槟色铝合金框，6厚透明钢化玻MC21400270024香槟色铝合金框，6厚透明钢化玻窗C11800160049香槟色铝合金框，5厚透明白玻，窗台高900C21200150020香槟色铝合金框，5厚透明白玻，窗台高1000C350015008香槟色铝合金框，5厚透明白玻，窗台高1000C4900150062香槟色铝合金框，5厚磨砂玻璃，窗台高900C52400240012香槟色铝合金框，5厚透明白玻，窗台高100C6210
8、016006香槟色铝合金框，5厚透明白玻，窗台高900C7180022004香槟色铝合金框，5厚透明白玻，窗台高900C8120016006香槟色铝合金框，5厚透明白玻，窗台高900C9110016006香槟色铝合金框，5厚透明白玻，窗台高900C10120012006香槟色铝合金框，5厚透明白玻，窗台高1400C11600150020香槟色铝合金框，5厚磨砂玻璃，窗台高900C121200230012香槟色铝合金框，5厚透明白玻，窗台高3900C13600160010香槟色铝合金框，5厚透明白玻，窗台高900C1490016004香槟色铝合金框，5厚透明白玻，窗台高900C159001500
9、4香槟色铝合金框，5厚透明白玻C16120024006香槟色铝合金框，5厚透明白玻，窗台高100FC11500160012特级防火窗，窗台高900C17120016006香槟色铝合金框，5厚透明白玻，窗台高1000备注： 外墙窗采用铝合金推拉窗（门）型材并选择有专门纱扇轨道的型材系 列，玻璃采用浅灰色单玻。窗洞小于900宽的选用平开窗（上悬）大于900宽的选用推拉窗；卫生间窗在固定腰头预留排气扇安装孔。开向走道的窗及卫生间窗玻璃选用磨砂玻璃。4.2.2 材料质量要求 铝合金门窗材料及附件应符合国家现行国家标准、专业标准。品种、规格、颜色等必须符合设计要求，规格应一致，并有出产合格证、试验报告单
10、。选用的附件材料除不锈钢外，应经防腐处理，不允许与铝合金型发生接触腐蚀。 门窗框扇的尺寸偏差值应在门窗相应标准的允许偏差范围之内。铝合金窗主要竖向构件及主要横向构件的尺寸允许偏差项目尺寸范围允许偏差（mm）高度允许偏差20002.520002.0对角线之差20003.520002.5同一平面高低差0.5窗框、扇搭接宽度允许偏差1.0未注公差尺寸偏差符合JS154.2.3 表面质量要求 门窗装饰表面不应有明显的损伤。 门窗上下相邻的着色表面不应有明显的色差。 门窗表面不应有铝屑、毛刺、油斑或其它污迹，装配连接处不应有外溢的胶粘剂。4.2.4 产品出厂和进场之前的检验要求 抽样方法：铝合金外窗进场
11、后应进行抽样检测，合格后方可进行安装施工，外门可参照外窗进行抽样检测。抽检数量：同一建设单位、同一生产厂家、同期生产的建筑外窗，建筑面积10000m2(含10000m2)以下时，抽检有代表性的l组，建筑面积10000m2以上时，抽检有代表性的2组，每组为3樘试件，3樘试件的系列、规格、分格形式应相同。检测项目：建筑外窗的抗风压性能、水密性能、气密性能。当其中一樘不符合技术标准要求时，应加倍复检。其中仍有一樘不符合要求时，则应全部返修，复检合格后方可进场。 产品出厂应附有合格证书和安装施工图示及说明资料。4.2.5 标志、包装、运输、存储标志：1、制造厂的厂名或商标。 2、厂品名称。 3、厂品型
12、号或标记。 4、制造日期或编号。 5、包装箱的箱面标记应符合GB6388的规定。 6、包装箱上应有明显的“防潮，小心轻放和向上字样的标志。 其图形应符合GB191的规定。包装：1、产品应用无腐蚀作用的材料进行包装。 2、包装箱应具有足够的强度和防潮措施。 3、置于箱内的产品应保证其相互间不发生窜动。 4、产品装箱后，箱内应有装箱单和产品合格证。运输；1、运输产品的运输工具，应有防雨措施及清洁无污染。 2、产品应用合适的方式装卸，保证产品集合不变形，表面完好。存贮：1、产品应放在通风、干燥的地方，严禁与酸、碱、盐类物质接触， 并防止雨水入侵。 2、产品不能直接与地面接触，底部应垫高10cm以上。
13、4.3机具准备:4.3.1主要机具:电锤、电钻、射钉、手锤、扳手、螺丝刀、钢锯、量具（卷尺、水平尺、线垂）、红外线水准仪。4.4作业条件：4.4.1 施工安装的基本条件: 结构工程已完，经验收达到合格标准，已办好工种之间的交接手续。 按图示尺寸弹好门窗位置线，并根据已弹好的+50cm水平线，确定好安装标高。 校核已留置的门窗洞口尺寸及标高是否符合设计要求，有问题的应及时改正。 检查门窗安装时的固定件位置预留混凝土块是否符合要求。 准备好安装时的脚手架及做好安全防护措施。 对铝合金窗施工环境会造成严重污染的分项工程应安排在铝合金窗施工前进行，否则要采取保护措施。 安装中应保留垂直运输设备（塔吊、龙门吊等）以便吊运构件和材料。五、操作工艺5.1工艺流程5.1.1主要流程段划分： 门窗框料的安装: 基体表面清理框料的定位及安装 砂浆填缝拆除保护膜 门窗扇料的安装: 固定玻璃的安装门窗的扇料的安装 五金件的调试内外清洗5.1.2安装工
