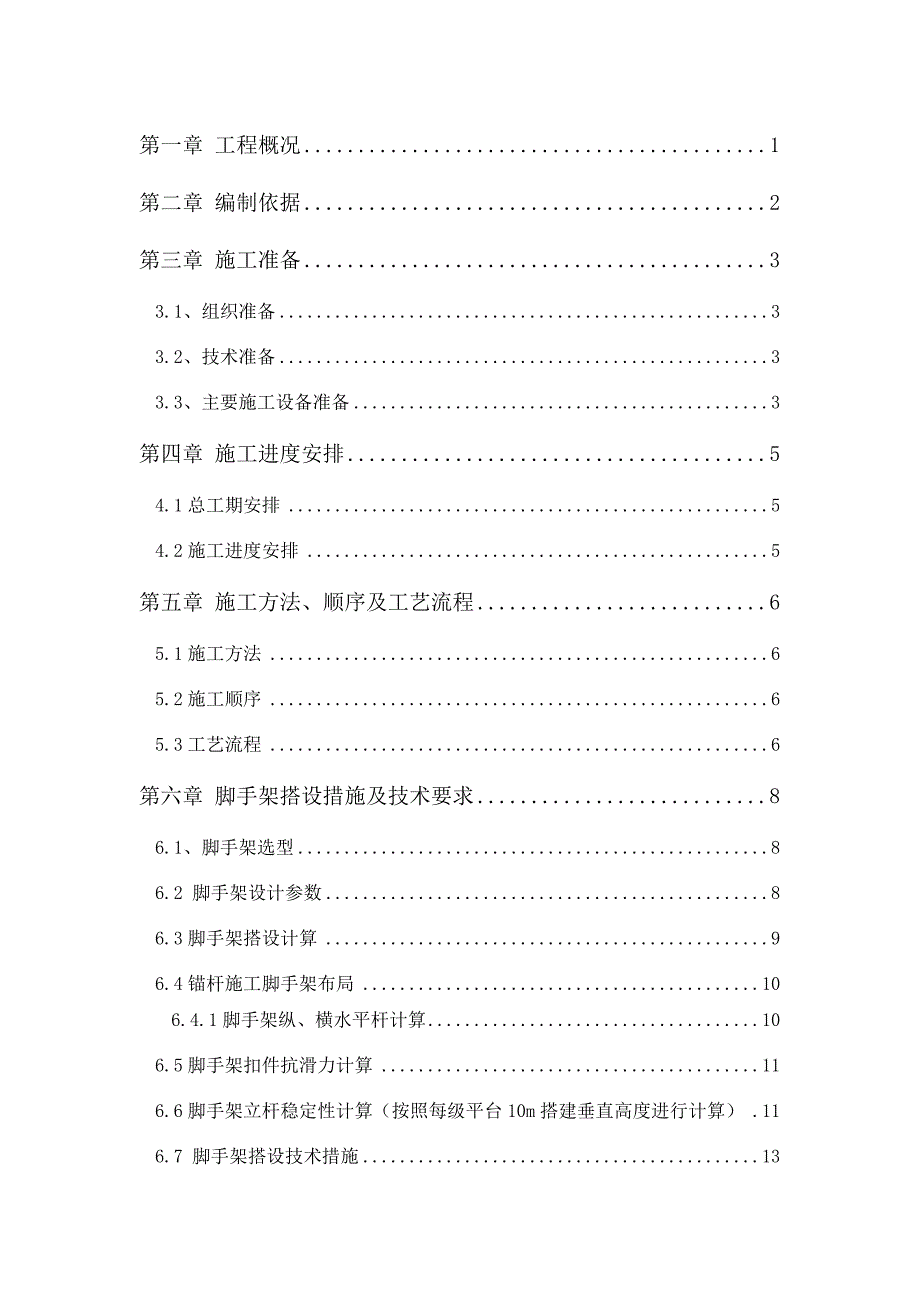

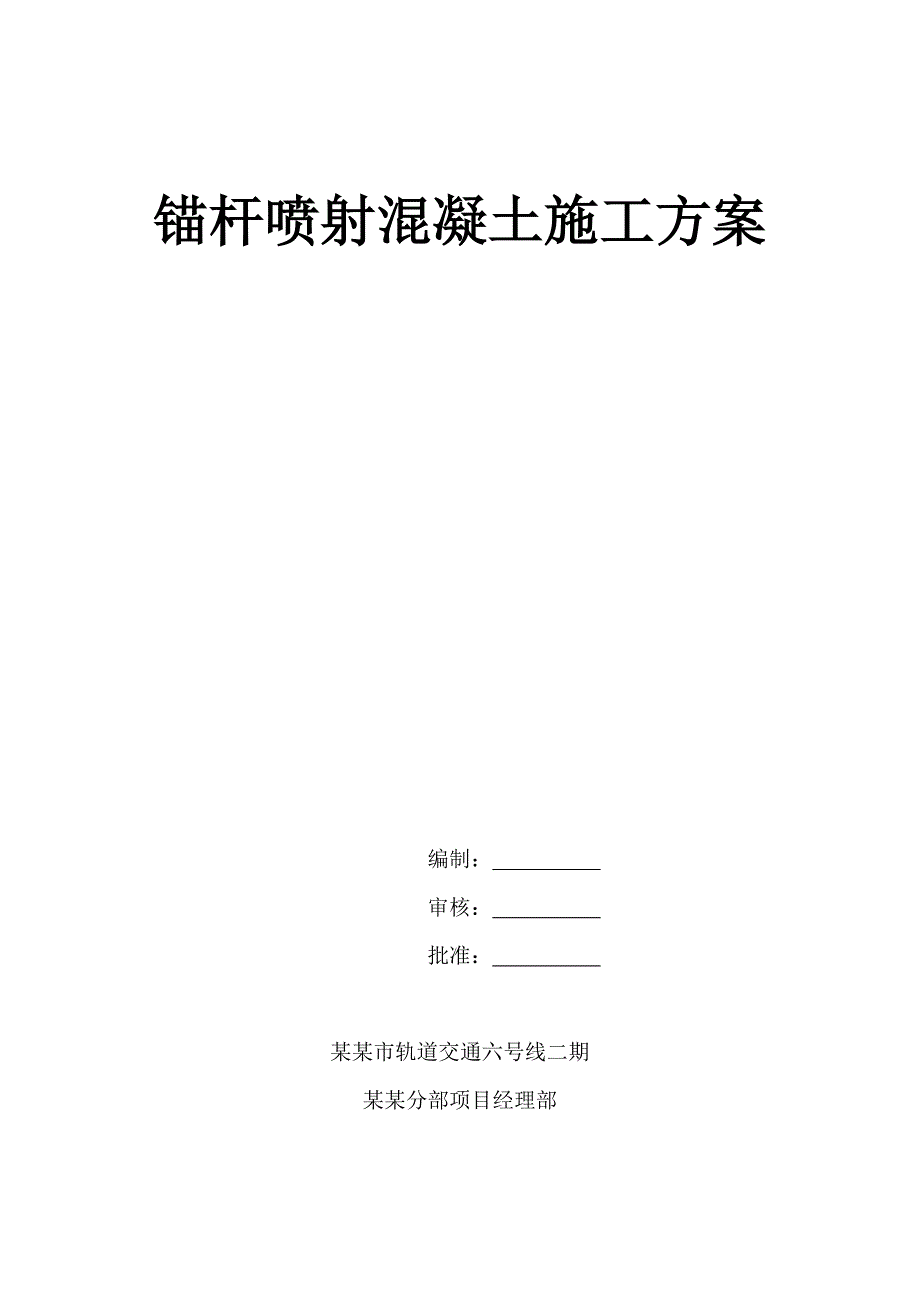

1、锚杆喷射混凝土施工方案编制: 审核: 批准: 某某市轨道交通六号线二期某某分部项目经理部第一章 工程概况1第二章 编制依据2第三章 施工准备33.1、组织准备33.2、技术准备33.3、主要施工设备准备3第四章 施工进度安排54.1总工期安排54.2施工进度安排5第五章 施工方法、顺序及工艺流程65.1施工方法65.2施工顺序65.3工艺流程6第六章 脚手架搭设措施及技术要求86.1、脚手架选型86.2 脚手架设计参数86.3脚手架搭设计算96.4锚杆施工脚手架布局106.4.1脚手架纵、横水平杆计算106.5脚手架扣件抗滑力计算116.6脚手架立杆稳定性计算(按照每级平台10m搭建垂直高度进

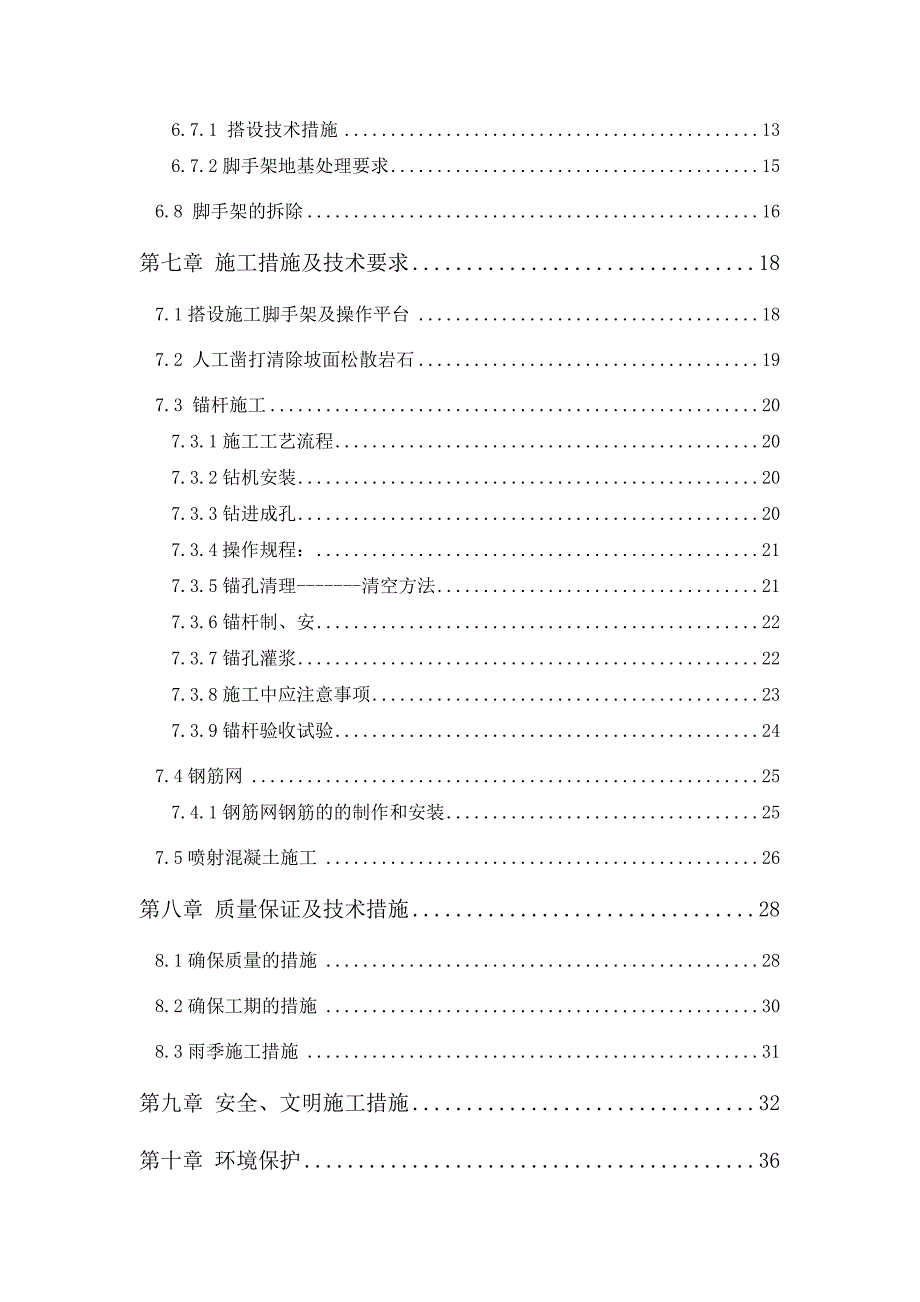

2、行计算)116.7 脚手架搭设技术措施136.7.1 搭设技术措施136.7.2脚手架地基处理要求156.8 脚手架的拆除16第七章 施工措施及技术要求187.1搭设施工脚手架及操作平台187.2 人工凿打清除坡面松散岩石197.3 锚杆施工207.3.1施工工艺流程207.3.2钻机安装207.3.3钻进成孔207.3.4操作规程:217.3.5锚孔清理-清空方法217.3.6锚杆制、安227.3.7锚孔灌浆227.3.8施工中应注意事项237.3.9锚杆验收试验247.4钢筋网257.4.1钢筋网钢筋的的制作和安装257.5喷射混凝土施工26第八章 质量保证及技术措施288.1确保质量的措
3、施288.2确保工期的措施308.3雨季施工措施31第九章 安全、文明施工措施32第十章 环境保护36第十一章 劳动力计划37第一章 工程概况根据XX市轨道交通线网规划,为满足XX市XXX配属车辆的停放、运用于检修及全线系统设备设施的保养与维修的需要,本线设置车辆基地、XX停车场及XX桥车辆段组成。拟建XX车辆段位于XXXX,由XXX接轨引入,距XX约1km,其中XX和XXX均有乡村道路同往场地,交通相对便利。场地地块形状较为规则,为长条形,呈西南、东北走向。场地东侧有XXX,西北侧为XXX,总占地约48.8公顷。场区内地形为构造剥蚀丘陵地貌,植被覆盖较为茂密,地形高差大,分布有高山深沟,丘顶
4、最高高程为271m,沟底最底高程为210m,目前该区域部分为荒地,部分为庄稼地,另有少量民房。起终里程:JK0+610960,挖方段。边坡涉及底层为砂岩。XXX车辆段里程JK0+610873段左侧边坡坡面采用锚杆喷射混凝土支护结构,开挖坡率1:1,每10米一级,留设3米宽边坡平台,其中JK0+610653段平台宽度2米,设置平台截水沟。锚杆间距2米,呈正方形布置,长6米,喷射C20混凝土,厚度0、1米,挂网采用HPB235直径6mm200mm单层双向钢筋网片。锚杆注水泥浆强度为30MPA,水泥浆配合比W/C为0.5。护坡至山顶面时,护坡上翻2米,并设置一排锚杆。护坡沿纵向每15米左右设置一道伸
5、缩缝,坡面上下左右间隔2米预留0.05米的圆形泄水孔以利排水,每个孔后设置排水片材反滤层0.3*0.3米。JK0+610893段,于挖方坡脚设置排水沟引排坡面水至站场排水沟。排水沟形式采用I-1I-3型。本工程量如下表所示:工程数量表工程数量表工程名称单位数量备注挂网喷混凝土C20混凝土m670HRB235钢筋25mmkg44690锚杆HPB2356mm钢筋网片6092M30水泥砂浆m5175mm钻孔m/孔10716/1786第二章 编制依据1、建筑边坡工程技术规范GB 50330-20022、锚杆喷射混凝土支护技术规范GB 50086-20013、混凝土结构工程施工质量验收规范GB 5020
6、4-20114、建筑施工扣件式钢管脚手架安全技术规范JG J130-20015、直缝电焊钢管GB/T 137936、低压流体输送用焊接钢管 GB/T 30927、建筑施工高处作业安全技术规范JGJ80-91本规范适用于XXXX段锚杆喷砼支护结构工程。其中挂网喷浆防护同样也适用于临时性建筑基坑边坡挡护及边坡喷浆防护等。第三章 施工准备3.1、组织准备该工程按“项目法”组织施工,实行项目管理,建立以项目经理为首的项目经理部,展开方针目标管理,对工程质量、进度、安全、文明施工、确保科学管理、成本管理等全面负责。3.2、技术准备组织工程内业、外业技术人员熟悉JK0+613.7-JK0+873.7段左侧
7、边坡支护工程施工图、锚杆喷射混凝土支护技术规范规范及相关规范、质量要求及安全保证措施。编制好施工方案,作好必要的工料分析,参加图纸会审,将图纸中存在的疑问会同业主方、设计方认真研究解决,作好边坡脚手架搭设技术交底、锚杆喷射混凝土支护技术交底,同时作好边坡脚手架搭设技术和锚杆喷射混凝土支护技术培训工作。3.3、主要施工设备准备根据工程进度计划(6月1日8月1日完成)安排,按主要机械设备的要求,有秩序地组织机械设备进场。机械设备除及时运输调用外还应注意工前检查及保养工作。拟投入的主要施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率(KW/台)1钻机平山P2.53某某2007.8
8、42砂浆搅拌机L-2001四川2007.35.53注浆泵BW-1501某某2007.65.54砼喷射机PZ-52河南2007.57.55电焊机13X1-5002成都2007.2336钢筋切割机401某某2007.32.57钢筋调直机GT31河北2007.45.58钢筋弯曲机GW6-41河北2007.45.59空压机VY-12/7-22柳州2008.518410清水泵D503自贡2007.6411搅拌机JDY-350A2成都2007.25.512水准仪DSZ21江苏2007.313全站仪ZT80MR1江苏2011.714气焊设备氧气、乙炔22008.515风镐5某某现购16电钻4现购第四章 施工
9、进度安排4.1总工期安排根据合同要求,结合本项目实际情况,本分项工期为3个月。拟开工时间:2012年4月20日,具体开工日期需根据观音岩危岩带治理情况而定。4.2施工进度安排根据施工现场实际情况,采用分段跳槽施工法(如下图所示),施工进度安排如下:1、JK0+653.7-JK0+693.7段锚喷施工:2012年4月20日至5月5日2、JK0+733.7-JK0+773.7段锚喷施工:2012年5月5日至5月21日3、JK0+813.7-JK0+853.7段锚喷施工:2012年5月21日至6月6日4、JK0+693.7-JK0+733.7段锚喷施工:2012年6月6日至6月22日5、JK0+77
10、3.7-JK0+813.7段锚喷施工:2012年6月22日至7月8日6、JK0+853.7-JK0+873.7段锚喷施工:2012年7月8日至7月16日7、JK0+613.6-JK0+653.7段锚喷施工:2012年7月16日至8月1日第五章 施工方法、顺序及工艺流程根据建筑边坡工程技术规范要求凡边坡工程均应在土石方施工中边开挖边施工的施工方法(即动态设计信息法)进行。5.1施工方法:本施工方法采用分段跳槽施工法进行施工。5.2施工顺序:在坡顶先挖一条沿坡纵向的临时排水沟(0.4m*0.6m)从下至上将脚手架全部搭设完毕从上至下人工清理坡松动和凸出部分岩石从上至下钻孔从下至上注浆安装锚杆从上至
11、下分级拆除脚手架分级挂钢筋网从上至下分级喷射砼养护验收。5.3工艺流程:锚喷支护边坡:施工准备测量放样搭设施工脚手架及施工平台人工清坡坡面锚孔施工锚孔验收锚孔注浆锚杆安装分级拆除脚手架分级挂钢筋网固定钢筋网(焊接)分级喷射砼全部拆除脚手架养护锚杆抗拔试验(施工预留)边坡锚喷支护验收。流程图如下:施工准备搭设支架人工清坡钻孔施作锚杆机械设备就位制作钢筋网安装钢筋网安装伸缩缝分隔条喷射混凝土准备混凝土湿喷机就位养护制作试件取出伸缩缝分隔条施工伸缩缝注浆第六章 脚手架搭设措施及技术要求6.1、脚手架选型1、根据地质资料及施工现场实际情况显示,该支护从现有地平面搭设脚手架。2、脚手架及施工荷载轴向力主
12、承力区选择在现有开挖地平面和设计山体支护中间平台及坡角平台处;3、材料尽量选择具有足够承载力又能周转使用的现有材料和以后能重复利用的材料。根据现场的实际情况采用扣件式钢管脚手架,立杆和大、小横杆(纵、横水平杆)、坡面扫地干均采用483.5钢管,连接扣件采用标准扣件;4、根据高边坡实际设计参数,采用错落坡型脚手架,脚手架随坡度而设,主受力立杆间距根据锚杆位置在2.2m2.5m之间,锚杆施工自下而上施工,因此脚手架施工顺序也由下而上搭设。6.2 脚手架设计参数(1)高边坡按照坡比1:1坡比进行脚手架设计。(2)脚手板者5cm*250cm竹片相串脚手板,其自重标准值为0.35kN/m2;(3)钢管尺
13、寸均为48mm3.5mm,其质量符合现行国家标准碳素结构钢(GB/T700中)Q235-A级钢的规定(Q235钢抗拉、抗压、抗弯强度设计值=205N/mm2,弹性模量E=2.06105N/mm2)。(4)施工荷载按照纵向100m、高程方向27.5m,脚手架范围铺设4层木脚手板或者竹片相串脚手板,同时作业2层,每层布置2台钻机,最多布置4台钻机进行考虑(连续5跨内布置1台钻机作业),单台平山P2.5钻机主机重0.85t,施工人员3人,重约225kg,计算荷载按照5跨内布置1台平山P2.5钻机,同时配置3名施工人员,施工面平台和施工面头顶脚手板采取满铺满搭;即,施工荷载,850+225/1.5*3.5=2.5 KN/m2计算时,荷载按照2.50KN/m2考虑。(5)地面设横向、纵向扫地杆,扫地杆均离地面(坡面)30cm;并布置必要的斜撑、横向支撑与剪刀撑进行加固。(6)锚杆施工脚手架尺寸锚杆施工脚手架采用钢管扣件式综合爬坡脚手架体系,脚手架间排距结合坡面锚杆布置形式以及结构稳定性、其立杆横距2.2m2.5m,横杆间距=1.25m,作业层0.4m,立杆纵距=2.5m,横杆步距=1.6m,最大搭建高度20m。6.3脚手架搭设计算q作用于横向水平杆的线荷载设计值;q=(1.2Qp+1.5Qt)xLQp脚手板自重,0
