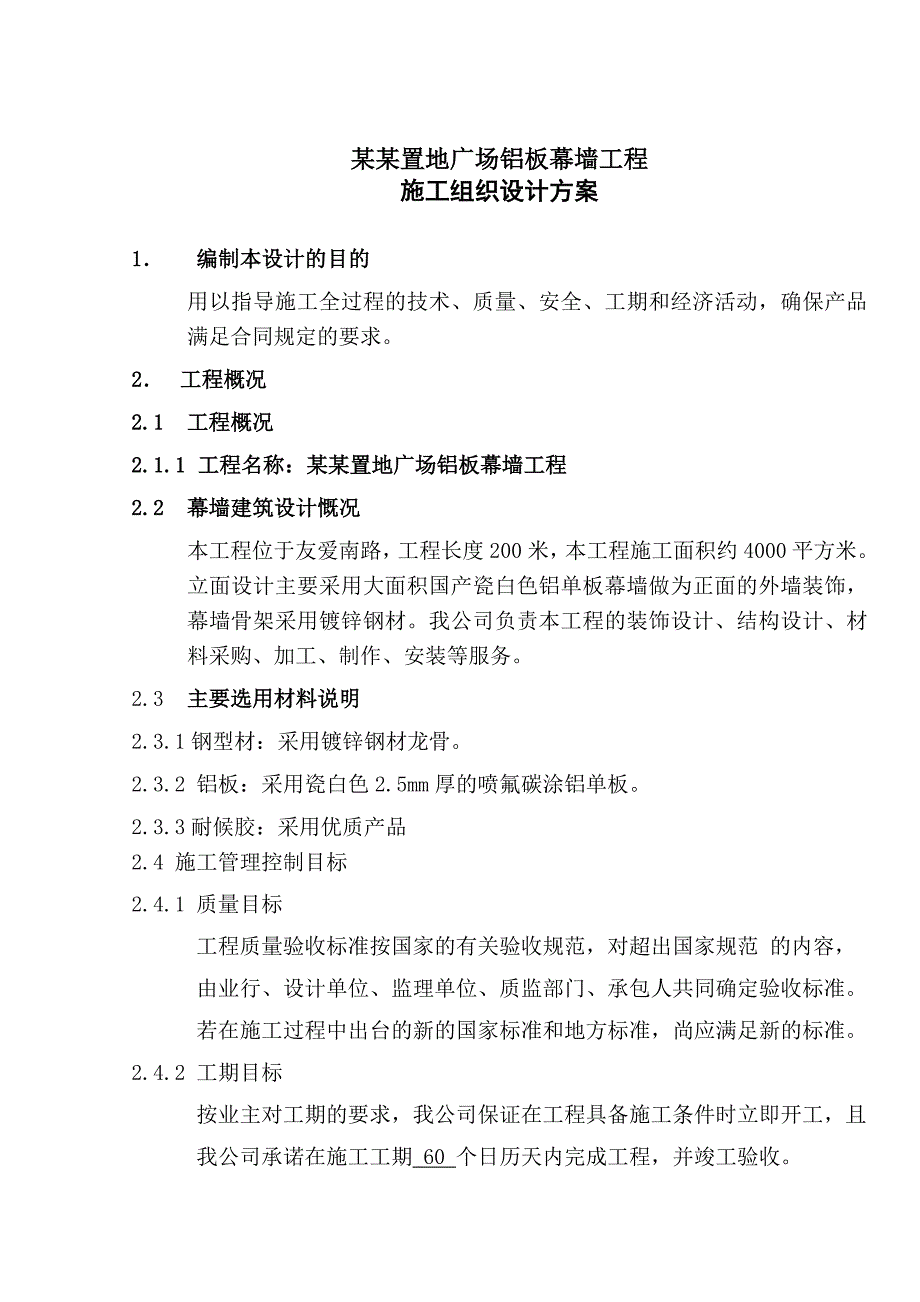

1、某某置地广场铝板幕墙工程施工组织设计方案1 编制本设计的目的用以指导施工全过程的技术、质量、安全、工期和经济活动，确保产品满足合同规定的要求。2 工程概况2.1 工程概况2.1.1 工程名称：某某置地广场铝板幕墙工程2.2 幕墙建筑设计慨况本工程位于友爱南路，工程长度200米，本工程施工面积约4000平方米。立面设计主要采用大面积国产瓷白色铝单板幕墙做为正面的外墙装饰，幕墙骨架采用镀锌钢材。我公司负责本工程的装饰设计、结构设计、材料采购、加工、制作、安装等服务。2.3 主要选用材料说明2.3.1钢型材：采用镀锌钢材龙骨。2.3.2 铝板：采用瓷白色2.5mm厚的喷氟碳涂铝单板。2.3.3耐候胶

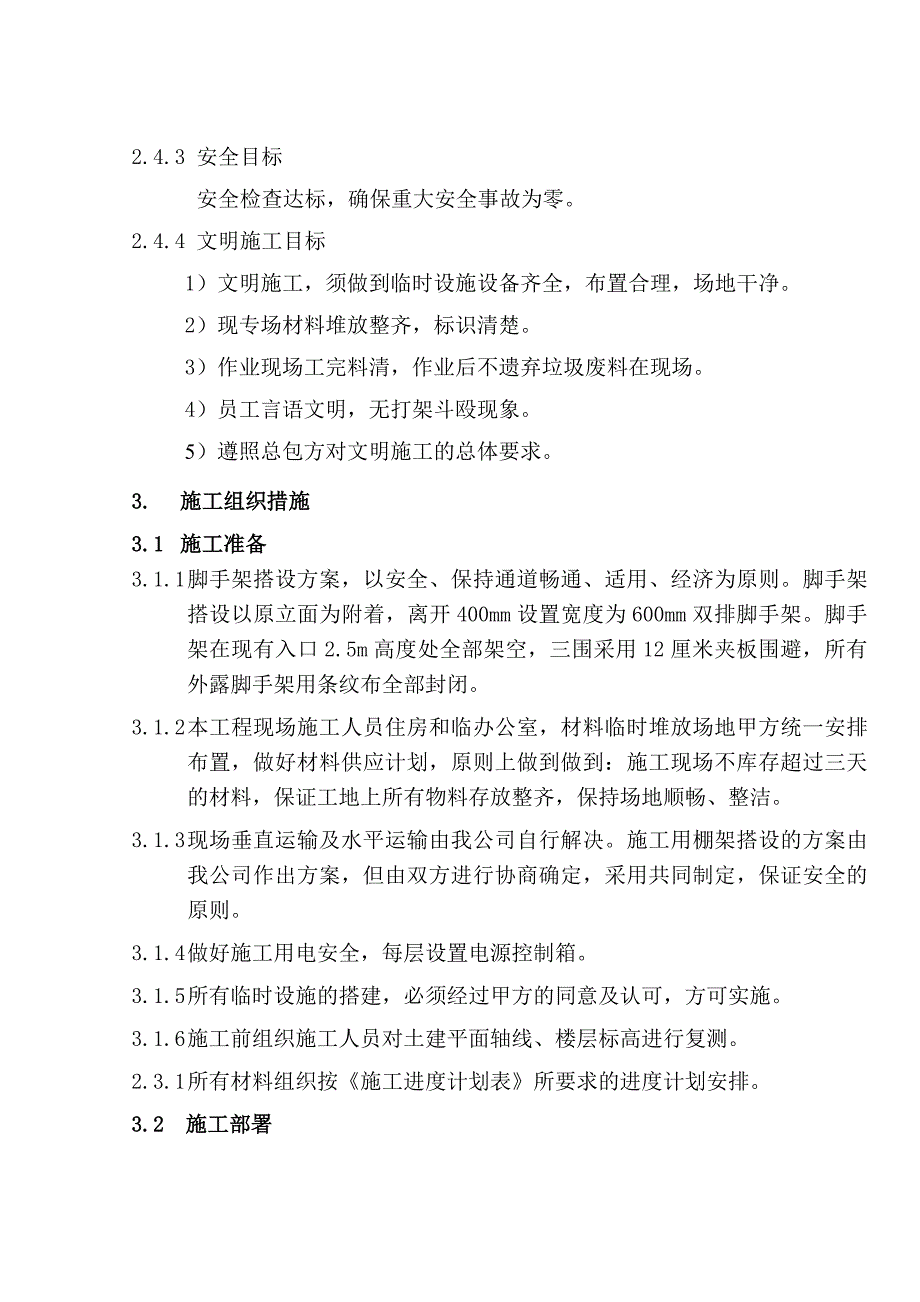

2、：采用优质产品2.4 施工管理控制目标2.4.1 质量目标 工程质量验收标准按国家的有关验收规范，对超出国家规范 的内容， 由业行、设计单位、监理单位、质监部门、承包人共同确定验收标准。 若在施工过程中出台的新的国家标准和地方标准，尚应满足新的标准。2.4.2 工期目标 按业主对工期的要求，我公司保证在工程具备施工条件时立即开工，且 我公司承诺在施工工期 60 个日历天内完成工程，并竣工验收。2.4.3 安全目标 安全检查达标，确保重大安全事故为零。2.4.4 文明施工目标1） 文明施工，须做到临时设施设备齐全，布置合理，场地干净。2） 现专场材料堆放整齐，标识清楚。3） 作业现场工完料清，作
3、业后不遗弃垃圾废料在现场。4） 员工言语文明，无打架斗殴现象。5） 遵照总包方对文明施工的总体要求。3. 施工组织措施3.1 施工准备3.1.1 脚手架搭设方案，以安全、保持通道畅通、适用、经济为原则。脚手架搭设以原立面为附着，离开400mm设置宽度为600mm双排脚手架。脚手架在现有入口2.5m高度处全部架空，三围采用12厘米夹板围避，所有外露脚手架用条纹布全部封闭。3.1.2 本工程现场施工人员住房和临办公室，材料临时堆放场地甲方统一安排布置，做好材料供应计划，原则上做到做到：施工现场不库存超过三天的材料，保证工地上所有物料存放整齐，保持场地顺畅、整洁。3.1.3 现场垂直运输及水平运输由

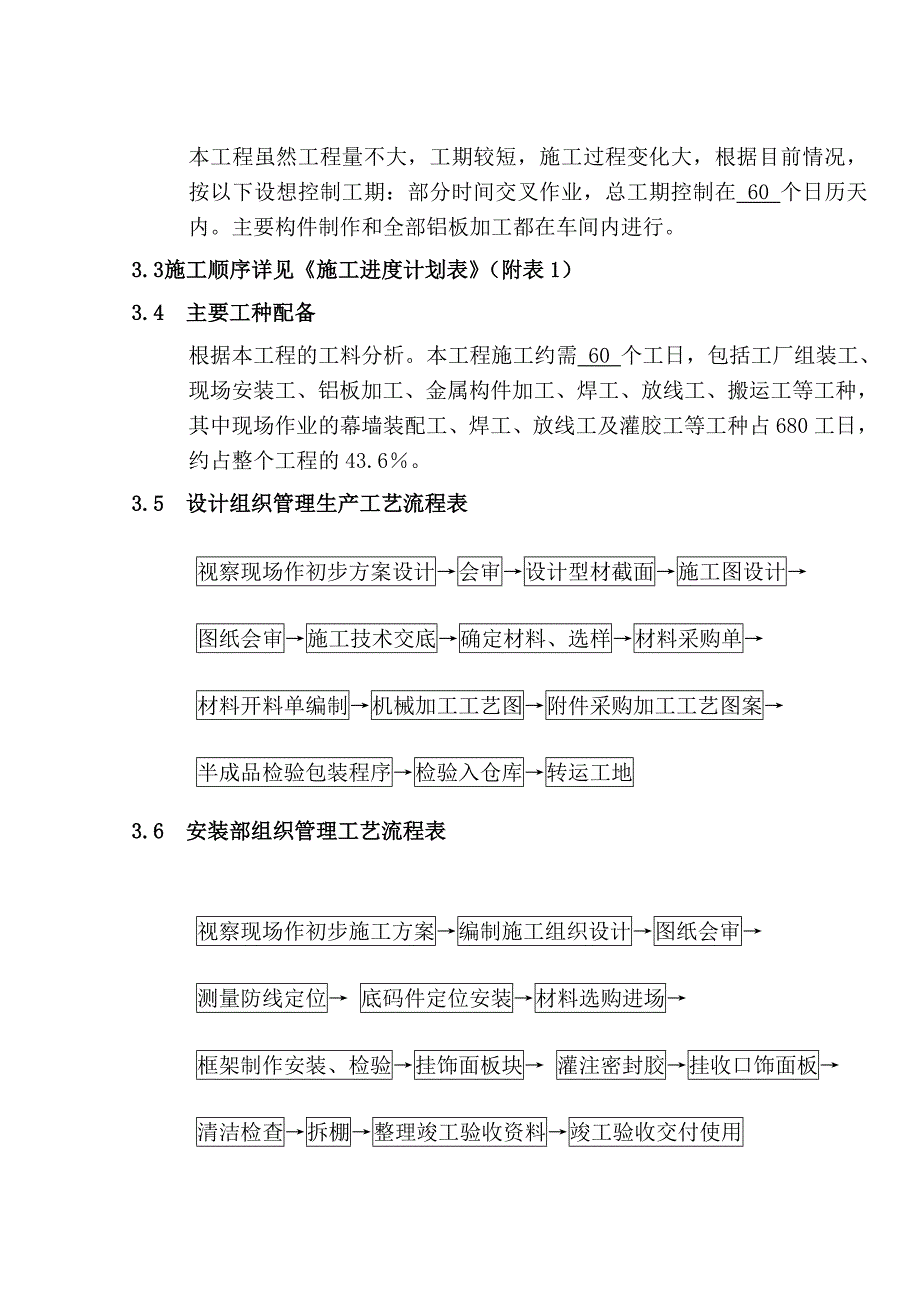

4、我公司自行解决。施工用棚架搭设的方案由我公司作出方案，但由双方进行协商确定，采用共同制定，保证安全的原则。3.1.4 做好施工用电安全，每层设置电源控制箱。3.1.5 所有临时设施的搭建，必须经过甲方的同意及认可，方可实施。3.1.6 施工前组织施工人员对土建平面轴线、楼层标高进行复测。2.3.1 所有材料组织按施工进度计划表所要求的进度计划安排。3.2 施工部署本工程虽然工程量不大，工期较短，施工过程变化大，根据目前情况，按以下设想控制工期：部分时间交叉作业，总工期控制在 60 个日历天内。主要构件制作和全部铝板加工都在车间内进行。3.3 施工顺序详见施工进度计划表（附表1）3.4 主要工种
5、配备根据本工程的工料分析。本工程施工约需 60 个工日，包括工厂组装工、现场安装工、铝板加工、金属构件加工、焊工、放线工、搬运工等工种，其中现场作业的幕墙装配工、焊工、放线工及灌胶工等工种占680工日，约占整个工程的43.6。3.5 设计组织管理生产工艺流程表 视察现场作初步方案设计会审设计型材截面施工图设计 图纸会审施工技术交底确定材料、选样材料采购单 材料开料单编制机械加工工艺图附件采购加工工艺图案 半成品检验包装程序检验入仓库转运工地 3.6 安装部组织管理工艺流程表 视察现场作初步施工方案编制施工组织设计图纸会审 测量防线定位 底码件定位安装材料选购进场 框架制作安装、检验挂饰面板块
6、灌注密封胶挂收口饰面板 清洁检查拆棚整理竣工验收资料竣工验收交付使用 3.7 主要施工工艺流程图 排栅搭设 测量放线设置后锚固件安装钢底码焊接钢企码 钢立柱安装 钢横梁安装骨架隐蔽工程验收铝板安装、检验 收口板安装、检验 现场灌注耐候胶拆棚前清洁幕墙逐层拆棚 工程总验收 3.8 劳动力及设备投入情况：3.8.1劳动力计划表（见表3）工种时间测量工电焊工安装工管理人员电工合计第一个十天810155139第二个十天210205138最后五天26255139主要机具配备表（见附表2）4. 施工技术措施4.1 施工工艺及铝板内场加工4.1.1现场施工按照规范施工工艺要求执行。4.1.2铝板幕墙施工过程
7、按铝板幕墙安装施工工艺执行。4.1.3放线完毕后，由设计工艺员按放线实际尺寸绘制铝板加工图，确定其型号、规格、数量、表面处理要求，然后由采购员联系加工事宜。4.1.4生产厂家按照铝板加工成型图，进行剪、冲、折、钻、种钉、焊角、灌胶、装加强肋成型。然后进行打磨、前处理、烘干、喷底漆、面漆、罩漆后，掬油、冷却，加工完毕的铝板待检验合格后，进行包装，然后运至工地安装。4.2骨架安装4.2.1铝板幕墙在完成立面分格放线工作后，在支撑处结构梁边采用后置锚固，即首先在打入M12*110的膨胀螺丝，装上镀锌钢底码。然后焊上企码，通过M12*110的不锈钢六角头螺栓将钢方管与钢码连接起来，完成校正后，再将开锯
8、好的横柱安装在主柱上，横料安装单边采用固定烧焊连接，另一边采用活动支撑，以保证足够的变形。最后所有经过焊接的钢构件均要清除焊渣后，涂防锈富锌漆。4.2.2骨架装好后再按图将隐蔽项目装上，所有螺孔及抽钉孔均在现场钻孔，装好的螺丝必须在螺丝头上挤上耐候胶。4.3铝板挂装钢结构完成后，在钢龙骨上弹上安装控制线。然后，将加工好的铝板按型号搬至指定的位置上调校好后，用自钻自攻螺丝与骨架连接，待与上下左右调校平整后，进入下一个工序。4.4 打胶打胶前，应用二甲苯清洁胶路材料表面，并在未挥发前用干净的白布擦干，然后填入适当尺寸的发泡胶条（胶条要填实，不再出现变形），在沿胶路完成边粘贴美纹纸后，灌注密封胶。胶
9、缝要保持饱满，并且不可重复使用，然后用专用小挂刀将胶路挂平，最后小心撕掉美纹纸，注意不得污染铝板表面。 5. 保证工程质量的技术措施5.1 质量体系5.1.1根据公司ISO9001质量保证体系的程序文件由项目经理制定施工项目质量保证机构表。5.2 质量控制实施要点5.2.1 技术规范5.2.1.1 设计、施工按中华人民共和国行业标准金属、石材幕墙工程技术规范JGJ133执行。5.2.1.2 采用有关规范及标准：GB700 碳素结构钢GBJ9-87 建筑结构荷载规范GBJ9-87 建筑结构荷载规范GBJ16-87 建筑设计防火规范GB50057-94 建筑防雷设计规范GB8013-87 铝及铝合
10、金阴极氧化 阳极氧化膜规范GB3035-1996 建筑幕墙GB/T5237-93 建筑铝合金型材GB10712-89 建筑橡胶密封条GB/T14683-93 硅酮建筑密封膏GB11835-89 绝热用岩棉矿渣棉及其制品5.2.2 加工过程中质量控制实施要点5.2.2.1后置锚固件的安装质量，关系到整个幕墙的安全，因此必须严格按照厂家提供的施工工艺进行施工，并按照企业内部标准对每一个锚固点的抗扭强度进行检验，检验不合格坚决采用补救措施，直到检验合格。5.2.2.2 铝板的加工 铝板加工中必须严格控制成型加工以及喷涂过程中炉温控制，以保证铝板加工精度和表面喷涂质量。5.2.3 施工过程中质量控制实
11、施要点5.2.3.1 骨架安装隐蔽工程验收（包括膨胀螺丝抗拉拔力检测、骨架烧焊焊缝质量、平整度、垂直度等四个方面）5.2.3.2 铝板板块安装验收（检验按铝板幕墙安装施工检验规范1.5条执行）。5.2.3.3 材料检验按照幕墙工程一般材料验收规范及幕墙工程主要材料及外协加工件验收规范执行。5.2.3.4 灌注耐候胶安装验收（检验按玻璃幕墙安装施工检验规范1.7条执行）。5.3 采购、加工、制作、安装质量控制程序5.3.1材料采购控制程序5.3.1.1.供应方的评定 为确保供应方的质量保证能力能满足本工程的要求。在购进物资或外协加工前，应对供应方进行评定。5.3.1.2 评定内容、方式、提供的旁
12、证和评定者5.3.1.3采购产品的分类及其评定内容与方式的决定5.3.1.3.1批量大和或价格高和或采购次数多和或对成品质量有重要影响 的采购产品采用2.1.2中的a、b、c、d项目中的任意一项进行评定。 53.1.3.2一次性和或量少的采购产品采用2.1.2中的e项进行评定。5.3.1.4评定记录及保存评定必须作出记录，按2.1.2的内容形成评定记录表进行评定记录并由工程计调部加以保存。5.3.1.5合格分承包方名单 经评定合格的供应方应列出名单，名单应明确供应方的名称、提供 的采购产品、评定日期、备注等，名单经总经理或生产副总经理批准，当采购产品时可从表中选择合适的某个合格供应方。 5.3
13、.1.6质量跟踪工程计调部应与质检部联系，了解合格供应方提供采购产品的质量情况，并将存在的问题记录于相应合格供应方名单中，出现前面的现象应及时通知有关的供应方要其改正，屡提不改正者应将其从名单上撤销。 5.3.1.7采购文件和资料的控制 5.3.1.7.1确保文件和资料正确无误 5.3.1.7.2文件和资料所指的范围采购合同（订单）、材料申请表、外协件所需的图纸或图样、技术文件以及对分承包方审核所依据的标准等。 5.3.1.7.3采购文件和资料应明确的内容 5.3.1.7.3.1产品的生产厂家、名称、规格、型号、验收的标准或技术规范。 5.3.1.7.3.2外协件除5.2.1.7.3.1所规定
14、的内容外，还要提供图纸、特殊情况可提供样品。 5.3.1.7.3.3审核用的评定表应有名称、编号与版本等。 5.3.1.7.3.4文件和资料发出前，5.2.1.7.3.1、5.2.1.7.3.2和5.2.1.7.3.3应由工程计调部部长审批，其中5.2.1.7.3.3还应由设计工艺部有关人员审核。 5.3.1.7.3.5采购文件和资料的更改应符合文件和资料控制程序的规定。 5.3.1.8采购产品的验证 5.3.1.8.1公司如需要到货源处对采购产品验证时，应在采购合同中明确验收的 要求。 5.3.1.8.2当销售合同规定顾客到货源处或公司对采购产品进行验证时，同样要 按5.2.1.8.1和规定实施。5.3.2产品（工程）标识和可追溯性控制程序5.3.2.1产品（工程）标识5.3.2.1.1产品范围包括原材料、幕墙构件、组装件、门窗及百叶窗等幕墙零部件。5.3.2.1.2公司仓管员、项目经理部材料员必须对进货产品的标识进行检查，并记
