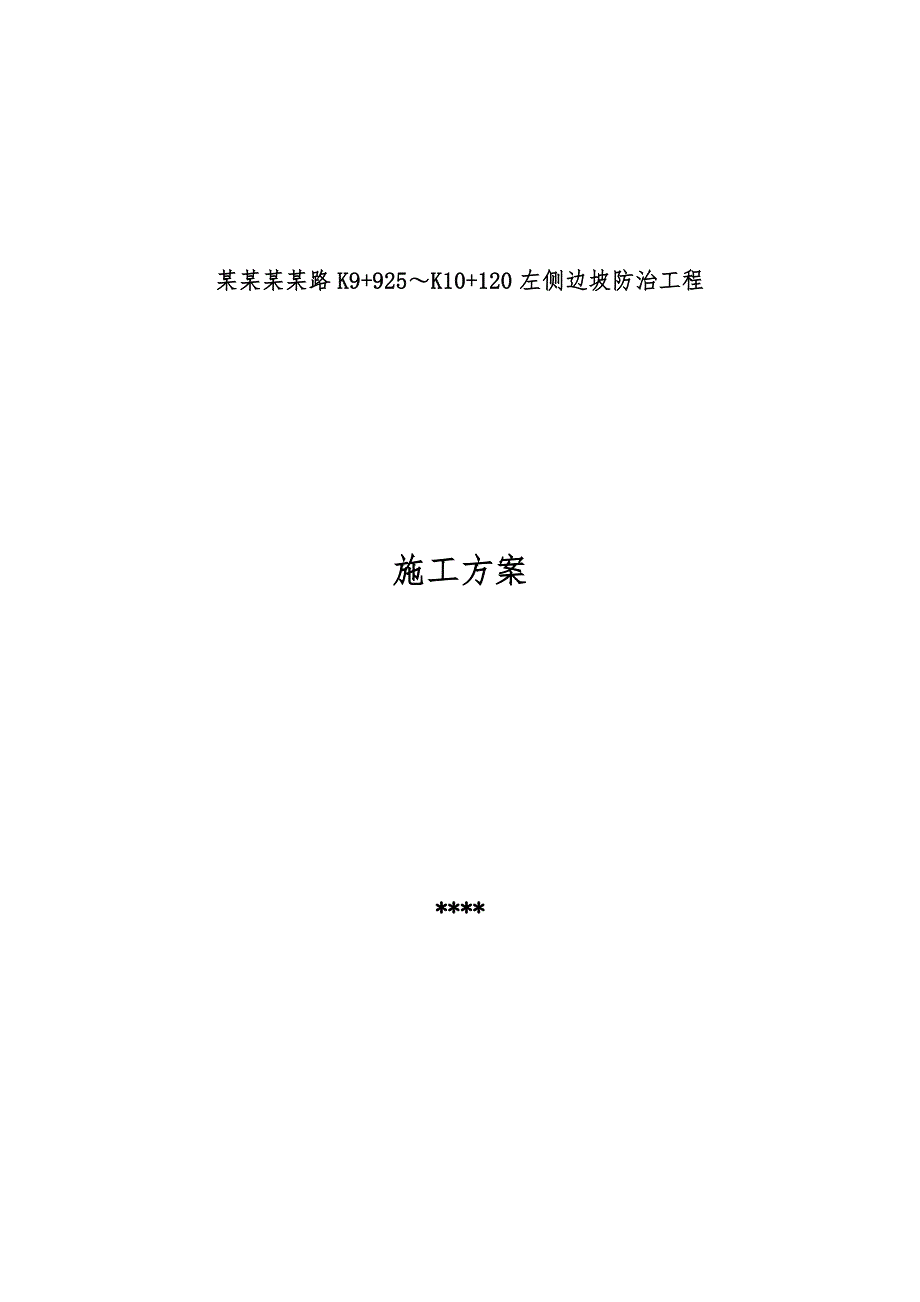

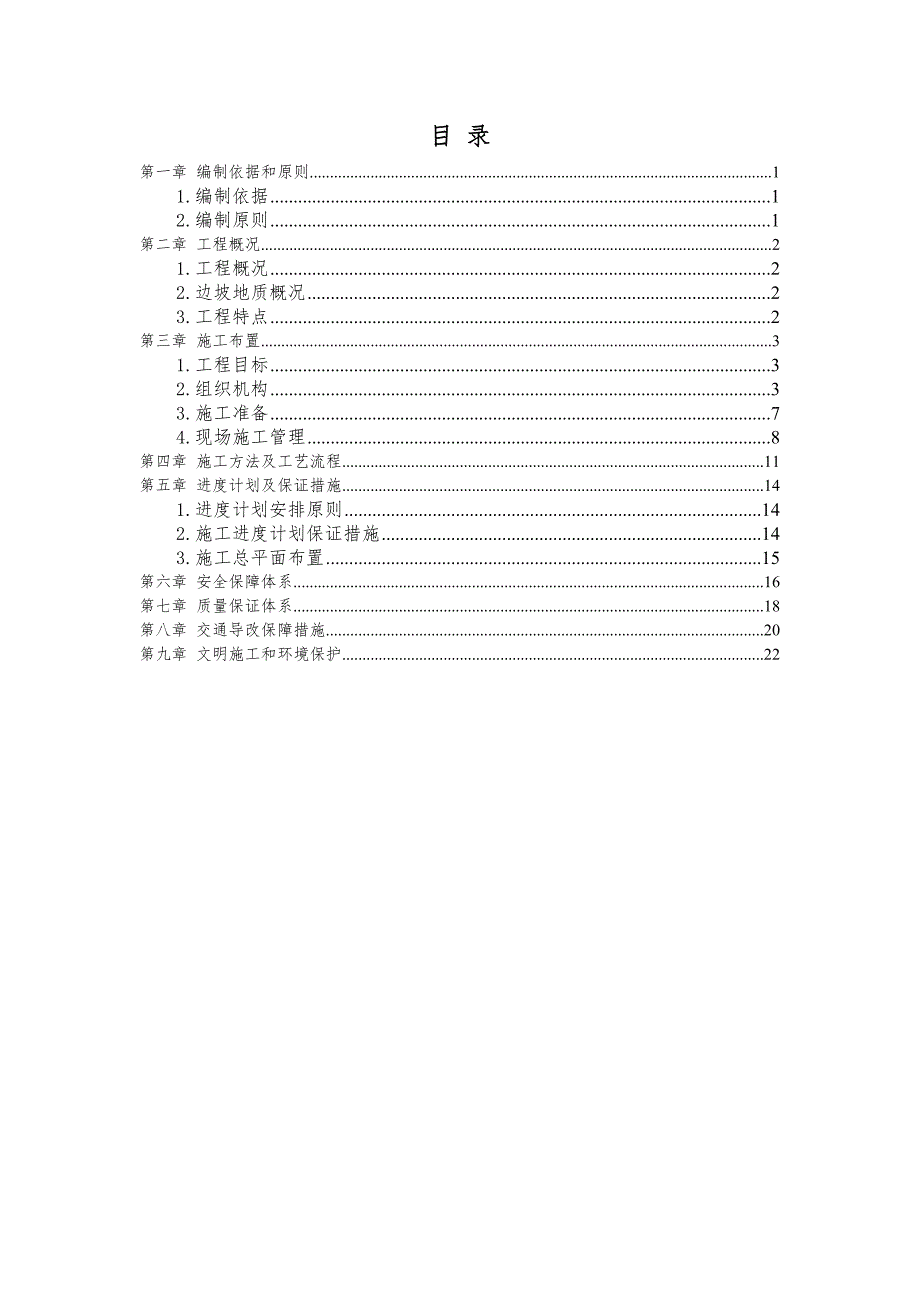

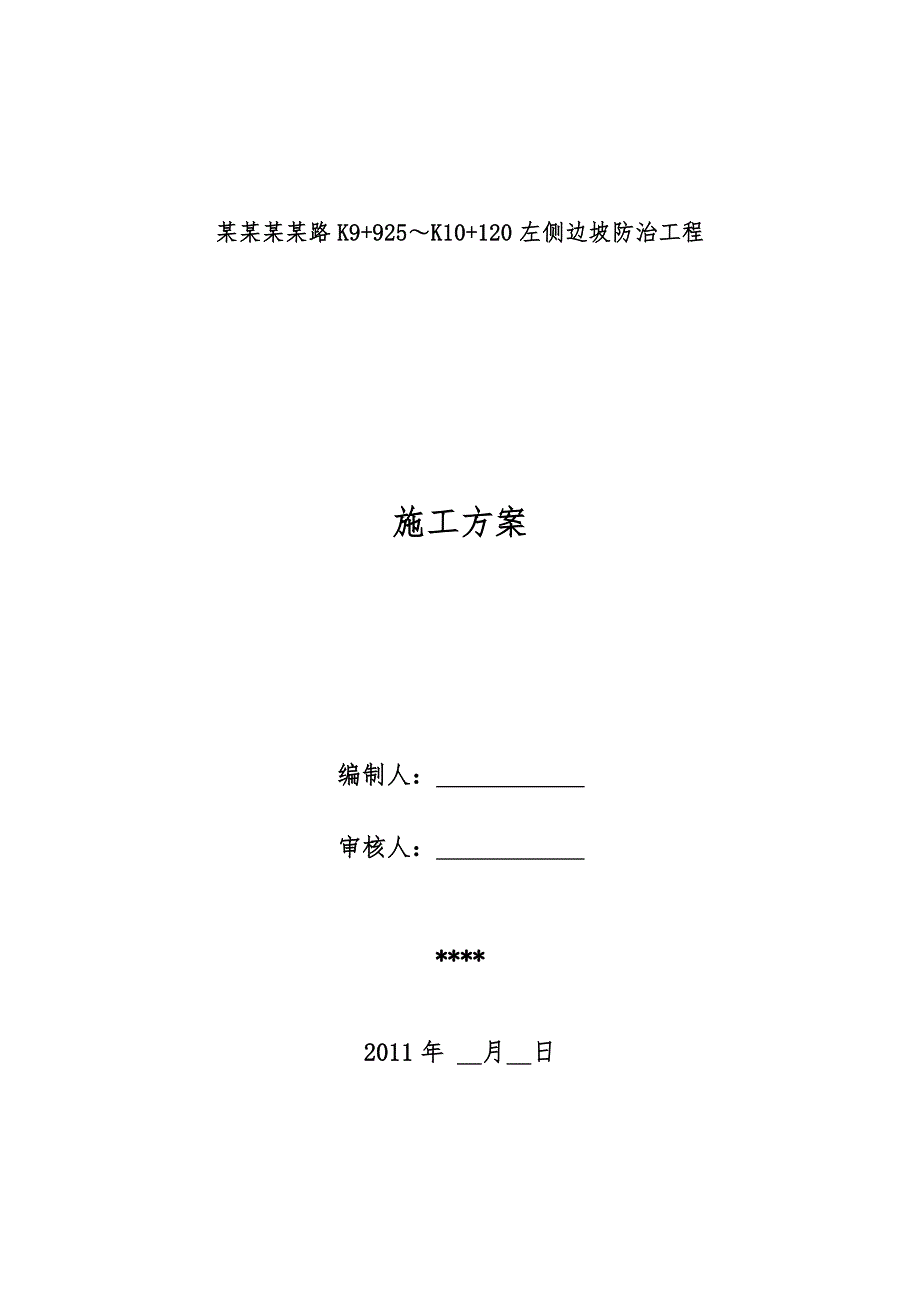

1、某某某某路K9+925K10+120左侧边坡防治工程施工方案*某某某某路K9+925K10+120左侧边坡防治工程施工方案编制人: 审核人: *2011年 月 日目 录第一章 编制依据和原则11.编制依据12.编制原则1第二章 工程概况21.工程概况22.边坡地质概况23.工程特点2第三章 施工布置31.工程目标32.组织机构33.施工准备74.现场施工管理8第四章 施工方法及工艺流程11第五章 进度计划及保证措施141.进度计划安排原则142.施工进度计划保证措施143.施工总平面布置15第六章 安全保障体系16第七章 质量保证体系18第八章 交通导改保障措施20第九章 文明施工和环境保护2
2、2第一章 编制依据和原则1.编制依据1.1设计图纸1.2国家标准、规范:1.2.1公路工程施工测量规范(JT/T528-2004);1.2.2公路工程质量检验评定标准(JTGF80/2004);1.2.3公路边坡柔性防护系统构件(JT/T- 528-2004);1.2.4钢丝绳GB/T8918-1996;1.2.5岩土锚杆(索)技术规程(CEC22:2005);1.2.6铁路沿线斜坡柔性安全防护网(TB/T3089-2004)。2.编制原则2.1严格执行国家基本建设程序,发挥我司的优势,遵循下面的质量方针:用我们的承诺和智慧雕塑时代的艺术品。2.2科学安排施顺序,保证施工的连续性和均衡性,在各
3、施工阶段之间互有搭接,衔接紧凑,力求达到快速、优质、安全、高效的管理目标。2.3加强工程项目生产要求的优化配制及动态管理,确保现场文明、整洁及工程正常的施工。第二章 工程概况1.工程概况本工程为某某某某路K9+925K10+120左侧边坡防护工程。本段边坡治理长度约为195m,边坡表面岩石风化严重,较破碎,节理裂隙发育,时常发生崩塌掉块等病害。为保证公路的安全运营,需进行边坡防治。通过现场调查,设计采用局部削坡+SNS主动防护网进行防治。2.边坡地质概况本段边坡长约195m,最大高度约18m,坡率约1:0.3。通过现场踏勘和地质调查,并参考北京区域地质资料,边坡岩性主要为雾迷山组中风化白云岩,
4、坡面岩石较破碎,厚层状结构,水平层理发育,边坡整体稳定,主要病害类型为浅层掉块和局部崩塌,治理方案为局部削坡和表层防护。3.工程特点边坡高度大,施工工序多,交叉施工,施工难度大,且高空作业,公路不断交通,安全隐患多。第三章 施工布置1.工程目标1.1质量目标确保工程质量满足规范要求。1.2工期目标计划2011年8月1日进场,9月30日完工,总工期为61天(日历天)。1.3安全目标杜绝伤亡、火灾及设备等重大事故。1.4文明施工目标确保文明工地。 2.组织机构2.1项目部组织柜架项目经理技术负责人财务材料供应 工程质量检验组安全后勤各专业施工队根据工程的特点和规模,按照项目法施工的原则,组建工程项
5、目部,使之成为由项目负责人领导的项目管理组织机构。对本工程项目进行高效率、有计划地组织、协调施工和管理,以确保工程优质、高效完成。2.2部门职责陈述2.2.1项目经理(1)遵守国家和地方政府关于工程建设的政策和法规,贯彻落实企业的各项规章制度。(2)全面负责、主持工程项目的管理工作,认真履行工程承包合同,确保服务质量,满足业主需求,负责工程合同管理,及时分析履约情况,搞好经济索赔和纠纷处理。(3)确定本项目管理目标和标段目标,同各承建商协调并协助总体控制计划的实施,认真做好本承包范围内工程的各项工作的考核、控制。(4)做好工程前期重大技术措施、财务跟踪、资源配合、工程进度、同各承建商配合等决策
6、。(5)组织好关键性会议,参加重要技术谈判和商务谈判;监督检查工期、质量成本、技术和资金状况,发现问题及时沟通及向上级通报;组织对材料供应商的考核。(6)接受企业主管领导和职能部门的监督,定期报告工作。(7)负责项目施工、质量、安全、材料供应等管理工作。(8)负责创建文明工地,施工现场标准化管理工作,制定相关的规章制度,定期做好管理检查,认真落实项目安全责任制,工程品质检查制度。熟悉合同条款,做好工程追加减账目和工程索赔文件,维护企业正当利益。2.2.2技术负责人(1)负责项目技术管理和质量管理,协助设计单位、监理做好与工程质量有关的各项技术管理工作。(2)负责与设计单位的联络,落实图纸的深化
7、工作,组织图纸的审查,并参加设计交底及会审,明确设计意图和技术要求,负责图纸修改、设计变更的记录。(3)组织编制论证和审定施工方案及施工组织设计,及时解决施工中的技术问题和安全措施,协调监督各施工队和技术质量和标准控制:(4)控制项目质量目标,负责隐蔽工程的验收及开工申报,负责项目测量复验签证,落实质量保证措施,负责质量事故的调查和处理。(5)负责技术资料管理,组织竣工资料定案、汇总和归档、移交工作。2.2.3施工员(1)负责编制、审核施工方案,落实总计划与施工段的组织施工和协调。(2)负责工程技术问题的处理,并协调各施工队的关系。(3)负责收集和整理技术资料、记录好施工日志。(4)负责各施工
8、队施工场地和临时堆场的协调和调度。(5)负责落实大型施工机具的协调和调度。(6)负责各施工流水交叉作业的顺畅。 2.2.4材料员(1)贯彻执行公司质量方针、目标及质量体系文件。 (2)根据项目需要及时编制项目物资采购计划。(3)对业主提供的物资主动联系,根据工程进度按期组织进场,并协助项目保管员对顾客提供的确良物资进行验收。(4)材料员对所供物资要督促货主或厂家提供样品及合格证等,并负责按样品提货。不合格品负责退货。(5)每月月底前上报材料采购供需情况报表给总采购员,按照公司物资管理工作程序,对物资采购工作组织实施,确保进场物资合格。 (6)对进场的物资验收、保管,及时作出标识,收集标牌与合格
9、证,并作规格、进货量、批次、日期等记录。 2.2.5安全员(1)贯彻执行公司质量方针、目标及质量体系文件。(2)负责本项目施工安全生产,落实安全责任的教育、考试、考核与责任书签定。(3)严格按国家现行安全规范及有关操作规程对工程项目进行安全检查。(4)参加编制安全技术措施与安全交底,并认真督促实施,经常对职工进行现场安全教育。(5)定期组织各专业工种负责人进行安全大检查,落实整改措施与复查。3.施工准备3.1施工技术准备3.1.1开工前组织技术管理人员熟悉图纸和文件,学习有关标准规范。3.1.2山项目部编制施工组织设计,经业主及工程监理批准后向全体施工技术人员交底。3.1.3除施工组织设计外,
10、各专业尚需根据施工组织设计及施工的需要在分项工程开工前,编制相应的施工技术方案。 3.1.4根据IS09002质量体系统运行的要求,编制本工程的专用质量保证计划,报公司批准后认真实施。3.2劳动力准备根据工程的实物工程量、施工工期及施工要求,及时组织并调整施工力量。凡进入施工现场人员,均应持证上岗,特殊工种必须持有劳动部门考试合格的上岗证件进行操作。安装工 20名电工 1名安全员 1名施工员 3名工程师 2名现场负责人 3名3.3施工机具准备施工中我们将根据实际施工进度对施工机具的要求 ,提前做好各种准备,以满足施工需要。本工程所需设备如下:名称型号数量备注滑轮(开口式)3吨10个保险绳(15
11、)25米长40根两用扳手1710把一头梅花一头开口19、22、1320把活动扳手45010把安全带(套大腿式)20根按20人配置钢丝钳180(普通)30把撬棍1.2米10把安全帽20顶按20人配置切割机1台、空压机1台、风钻2把、发电机1台,钢尺5把4.现场施工管理4.1施工区域管理工程虽分K9+925K9+995、K9+995K10+065和K10+065K10+120三个流水段作业,因不同的施工组别在不同的施工段进行相同或不同的项目施工,交叉作业面多、重叠作业面多。为实施有效管理,项目部在施工的不同阶段,应积极沟通协调,执行不同的施工区域管理方法。4.2人员管理有效遵守订立的制度,并积极责
12、成安全部门,对我公司参加施工的员工的生活行为和作业行为要求规范化,积极创造文明有序的施工环境。对所有施工人员,应严格进行分类、管理人员责任划分,操作人员名单及上岗资格证书造册备查,做到不戴安全护具不入现场。4.3高空作业 严把高空作业的“二关”安全设施关对所有安全设施的搭设实行申报制度,搭设前应以书面形式报告项目部,并经审批后方可实施搭设作业。搭设完毕提请项目部检查验收合格方可使用。对于设施的拆除同样需经项目部审核批准,方可拆除。做好安全管理,保证安全设施的完好、坚固、稳定使安全设施始终处理安全状态。把好“高空坠落物”防护关所有高空作业或临边作业,对手持小型工具必须全部“生根”以防高空操作时坠
13、落。对于定点作业之人员,全部绑带安全带,电焊施工作业必须配带防护镜、安全帽,施工通道上必须绝对安全,并挂醒目警示牌。对于接近吊装危险区域,用护栏进行隔离、悬挂警示牌,防止可能物体高空坠落事故。4.4货物堆放管理为了实施施工总平面布置计划,高效有序利用辅助施工面积,项目部对到场货物堆放实行定置管理。货物进场后,应按指定的地方实行堆放,做到整齐有序:按安装先后顺序编号,以利施工现场的作业。并努力创造和维护有序的施工条件。 第四章 施工方法及工艺流程1.材料要求1.1SNS主动防护网:规格DO/08/300MM,网片规格SO/2.2/50,锚杆216。1.2编网、支撑绳及拉锚系统所用钢丝绳,其钢丝强
14、度不低于1770MPa,热镀锌等级不低于AB级。1.3水泥采用符合国家性能要求的P.O.42.5普通硅酸盐水泥,水泥砂浆标号不低于M20。1.4砂应符合现行行业标准,其含泥量不应高于3%,严禁使用细砂。2.施工工序SNS主动防护系统流程:清坡放线钻孔注浆并插入锚杆安装纵横向支撑绳铺挂格栅网铺设钢丝绳并绳合。 2.1原坡面清理(特别松动石块物体)2.1.1作业人员都经过岗前安全排危特别培训后,方可上岗。2.1.2在山顶平坦地按坚固的岩石凿孔,孔深2m以上,插入25钢筋,系上安全绳。2.1.3在公路路面上铺设10mm厚钢板,保护沥青混凝土路面不受破坏;在路中和路边设置挡板,防止落石顺路翻滚和从路边自由滚下破坏植被。2.1.4作业人员佩戴安全帽、安全带系上安全绳从上到下排除坡面的危石、悬石。清除坡面浮土和浮石后,对边坡局部破碎岩石和不稳定岩石沿张开裂隙进行削坡处理,使边坡达到自然稳定状态。对于固定突出岩体,沿拟开挖坡面钻一排孔,形成薄弱面后将松动岩体清除。土石方开挖时应注意对下方道路采取保护措施。2.1.5坡面作业人员在坡面挪动和工作时,路面的安全员及保通人员必须临时封道但不得超过60分钟,
