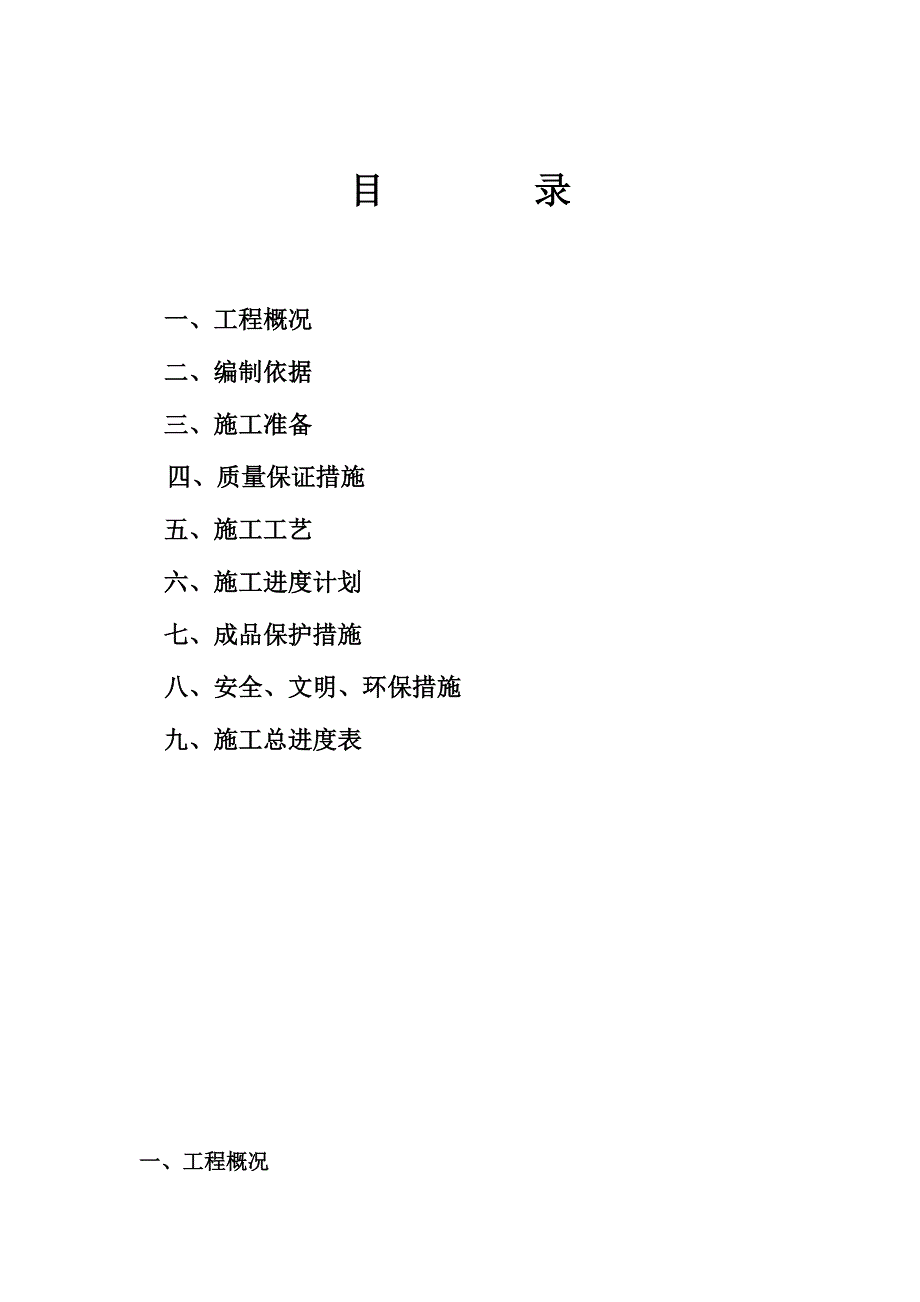

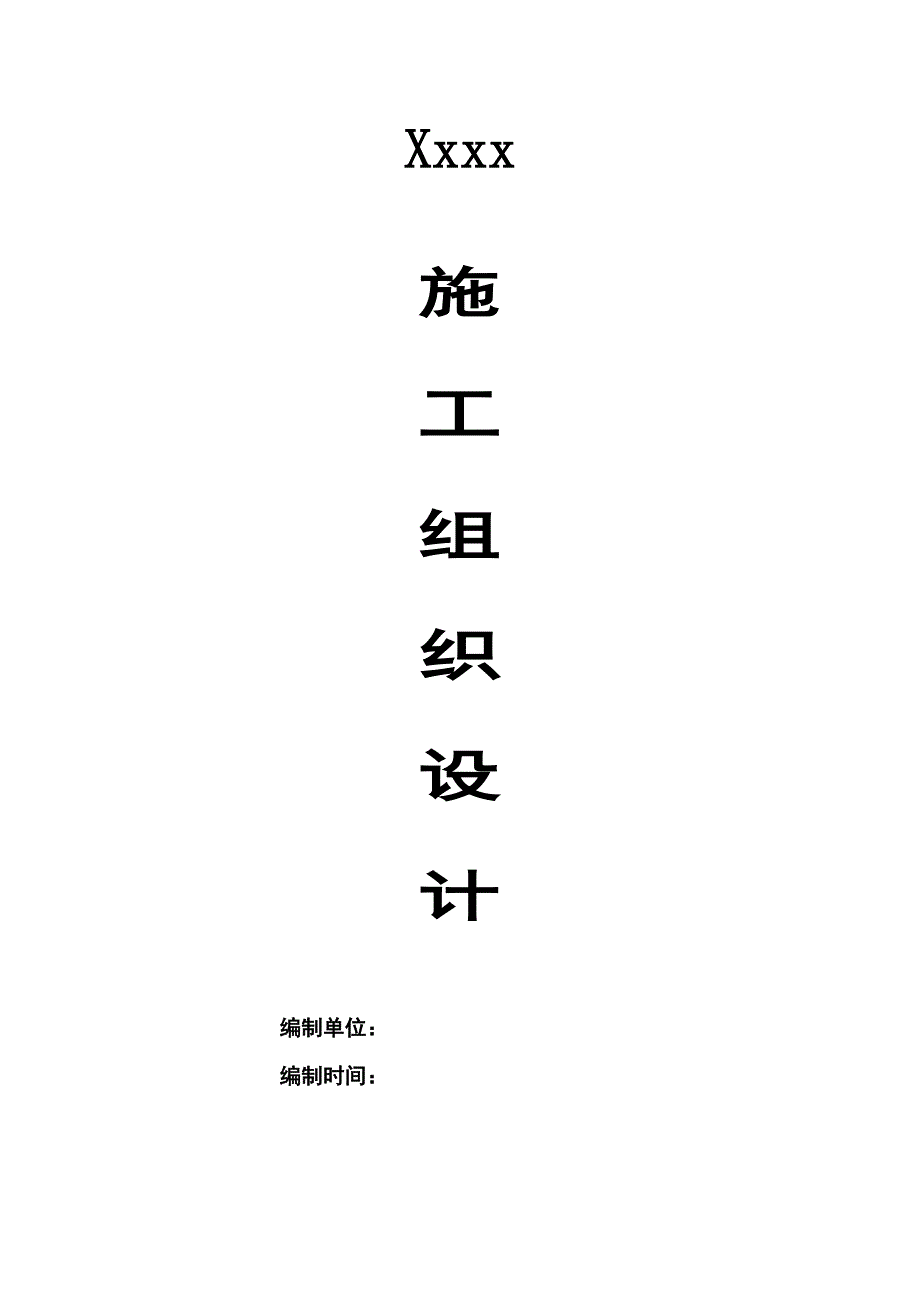

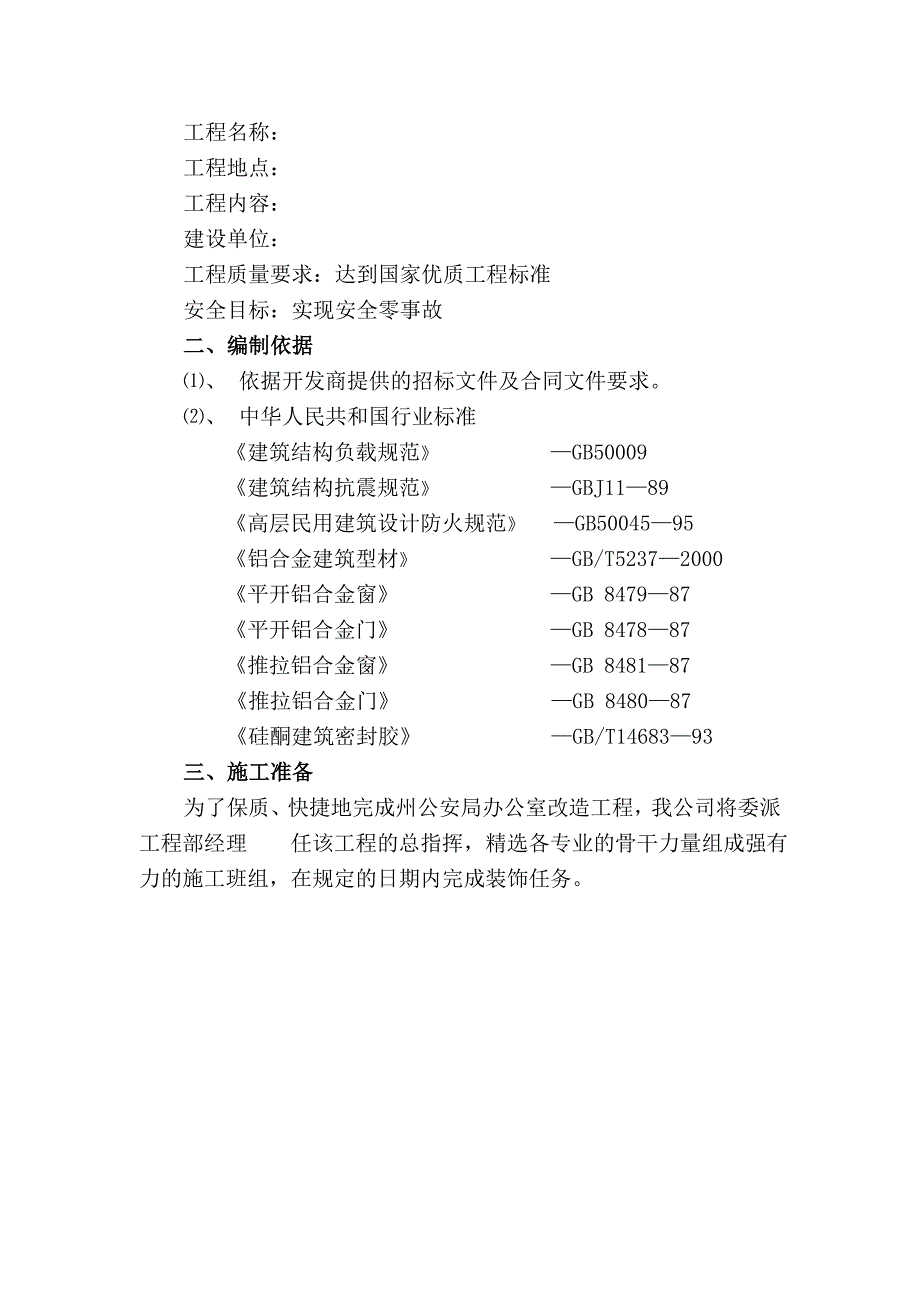

1、Xxxx施工组织设计编制单位:编制时间:目 录一、工程概况 二、编制依据 三、施工准备 四、质量保证措施 五、施工工艺 六、施工进度计划 七、成品保护措施 八、安全、文明、环保措施九、施工总进度表 一、工程概况 工程名称:工程地点:工程内容:建设单位:工程质量要求:达到国家优质工程标准安全目标:实现安全零事故二、编制依据、 依据开发商提供的招标文件及合同文件要求。、 中华人民共和国行业标准建筑结构负载规范 GB50009建筑结构抗震规范 GBJ1189高层民用建筑设计防火规范 GB5004595铝合金建筑型材 GB/T52372000平开铝合金窗 GB 847987 平开铝合金门 GB 847
2、887 推拉铝合金窗 GB 848187 推拉铝合金门 GB 848087 硅酮建筑密封胶 GB/T1468393三、施工准备为了保质、快捷地完成州公安局办公室改造工程,我公司将委派工程部经理 任该工程的总指挥,精选各专业的骨干力量组成强有力的施工班组,在规定的日期内完成装饰任务。1、组织机构示意图(一)组织机构网络图工程部经理技术负责人 项目经理 施工员 安全员 机械组 材料组 安装组 (二)施工管理人员表 项 目职 务姓名职务总指挥工程部经理项 目 部项目经理项目部经理技术负责人技术负责人施工员施工员质检员质检员安全员安全员资料员资料员 (三)岗位职责 1、总指挥(1)、对公司及现场的产品
3、质量、工期、安全负责,检查和调整施工进度。(2)、负责制定施工计划,监督其执行情况。(3)、负责召开施工可行性方案论证会,选择最佳方案。(4)、负责整个安装过程的工作协调。2、项目经理主要对施工现场负责,其职责如下:、负责对承揽工程过程的监控。、负责施工计划、进度的保证并监督其执行情况。、负责招开施工可行性方案论证会,选择最佳方案。、负责从设计、制作、安装、材料供应、组织及整个流程的工作协调。、负责向公司领导及工程总指挥汇报现场的施工情况。、负责建设单位的协调工作。、负责施工进度计划的制定,并报工程总指挥批准执行。、负责对施工队伍能力的考核。、负责工程进度款的回款工作。、负责对施工日志的记录与
4、整理工作。3、技术主管主要对生产安装过程中出现的技术问题进行处理,其中包括:、负责对所有现场施工人员的上岗培训。、负责对所有图形文件及洽商的确认、保存、解释工作。、负责对工程技术档案、交工验收资料的收集、整理和归档。、负责对临时出现的尺寸偏差做出处理。、负责对现场安装中出现的质量问题的处理及工程监理和质检部提出问题的解释。4、现场材料主管、负责对运抵现场的所有材料、附件的清点、保管和发放事宜。、负责提供补发明细。、负责对现场材料实施必要的安全防范措施。5、现场质量监督主要负责现场施工过程中的质量检查:、负责根据工程的图文资料,结合行业标准及企业内部标准进行现场的产品检验。、负责对施工人员进行上
5、岗前的质量标准培训和考核。、负责对运抵现场的成品、半成品进行检验。、对成品、半成品的保护措施进行指导检查。、负责对工序质量、隐蔽工程质量自检和日常检查,合格后报总包方质检工程师专检,最后报监理工程师验收。、负责对违规施工工艺的操作提出返工处理意见。6、现场安全管理主要负责现场的人员和物料的安全、保卫、防火。、负责了解工程所在地的有关规章制度,并在施工过程中予以贯彻执行。、负责监督施工现场的安全操作规程的执行,对水、电、火要严格把关并制定严格的规章制度。、对所有施工人员进行岗前安全教育。、负责检查监督现场安保设施的配备与配戴情况。、对违规操作人员及时教育、更正和处理。、负责现场所有用电工具完好程
6、度、漏电与否的日常检查和监督工作,并贯彻始终。7、来自业主及土建方的支持为了高效、优质地完成施工任务,我公司除了做好上述准备工作外,还需来自业主及土建方的全力支持与配合,明细如下:、提供可堆入成品及半成品的固定封闭库房15 0-300平方米,要求交通运输方便。、现场办公室1间。说明:安装时如必须设置脚手架、防护网,脚手架的搭接方式根据现场实际情况而定。8、施工队职责为了能保质、按时完成施工任务,我公司委派的施工队在进入现场前落实好以下工作:、落实施工用机具、设备、安全防护用具是否到位。、落实原材料运抵现场的计划,并做好材料、备件的清点、保管工作,为现场交叉流水作业做好准备。、勘察土建的主体结构
7、误差大小,脚手架、搭接位置、水电源来源、材料摆放地、放线基准条件、安全设施及施工展开的工作面等情况。、检查并核实基准线是否准确。四、质量控制流程图合同评审、签约优化方案、设计质量控制深化设计质量控制采购途径控制、产品品牌控制原材料质量检查控制加工金属构件精度质量控制组装成品半成品质量控制性能测试程序与质量控制测量放线质量控制隐蔽工程质量控制饰面安装质量控制自检及监理检查质量控制对工程质量控制归纳起来有以下几点:1、原辅材料的质量控制、材料是保证工程质量和安全的物质基础,材料质量的控制显得尤为重要。材料质量控制包括原材料、成品、半成品、构件、配件的质量控制,主要体现在控制采购或渠道、品牌、严格检
8、查验收,正确合理使用,建立台帐,建立收、储、发、运各环节的技术管理和质量保护。、为保证本工程质量符合现行国家技术规范要求,我公司对本工程选用的原辅材料,外委购件规定检验、试验及标识办法。用于本工程采购的原辅材料,必须经质控部门专职检验人员按照检验标准、图纸进行检验。对不需要试验的材料,则检查审核是否符合合格证中所注明的产品制造商、产品名称、批号、牌号、质量分析结果及其检验记录等内容,检查其外观质量是否符合设计要求。只有检验合格并作了正确而准确标识后的原辅材料,方可办理入库手续。对需要做实验的原辅材料,检验人员将按照有关规定抽样试验,填写实验报告单。未经检验认可的原辅材料和外委构件,一律不准入库
9、和投入使用。2、加工半成品的质量控制为了确保本工程产品质量符合设计要求及相关规范要求,本公司针对加工过程中可能出现影响质量的各种因素,制定了严格的监控程序与相关措施。、生产工艺的控制生产加工中心工艺工程师将结合工程特点制定可行的生产工艺,确保工艺规范得到落实,并长期监控。、操作人员素质控制焊接、锯切、钻孔、打磨、组装等工序操作人员必须持有培训证上岗,并对加工机具进行定期检查和维护,对未接受培训或培训考试不合格人员一律不准上岗。、成品的检验控制 原辅材料及外委加工产品检验之后,还需要对半成品进行工序检验。方法是对机加工工序及组装设置工序检验点,对换班组、换批次、换规格的制品要实行首件操作人员自检
10、,工序人员质量检查、批量生产过程中专职检验人员中间抽查及尾件检查的方法,以防止不合格产品流入下道工序及生产出批量的不合格品。产品包装入库前,必须经质控部门全面检验,填写检验报告,并正确标识,检验合格品方可包装入库。、不合格品的控制对于检测不合格的原辅材料,一律退回供应部处理,不得进入加工车间,对于加工工序中出现的不合格品,一律返回上道工序,不得流入下道工序,对于包装标识、标识前检验出的不合格品一律进行返工处理,不得进行包装、标识;对于标识不符合合同要求的产品,一律不得入库。3、工程安装质量控制(第六章 施工工艺)在工程安装前,工程技术负责人及项目设计师应合会同现场技术负责人就工程的重点、要点及
11、难点进行技术交底。针对本工程的具体特点,本工程技术主管及设计师负责到施工现场进行安装指导,并在现场设有技术监督工程师,负责技术问题和与建筑师的联络,同时做好质量跟踪纪录。对临时出现的问题,现场技术监督工程师会及时解决纠正,以保证工程进展顺利。在整个生产环节上都有专职检查人员成品检查,在安装现场一般由施工队伍对其所施工的分部、分部项工程进行自检,自检合格后报公司复检,公司复检合格后,填写统一的检查表格,下发分部、分项工程认可证,并书面通知甲方、监理,由公司派检验人员,会同甲方和监理对工程进行检验。待甲方、监理检查合格后,便可办理分部工程移交手续。若检查不合格,甲方、监理则下发监理通知单或不合格项
12、工程通知单,有权进行停工、修复、更换等处理决定,直至符合标准。当整个工程施工完毕、验收合格后,由公司检验部整理一套标准的竣工、验收资料及图纸,交给甲方和质量检查单位,进行最后的工程验收,直至移交物业。5、质量保证措施、门窗主材(铝合金型材、钢材、玻璃及胶)及其附件的质量必须符合设计及有关标准规定。、门、窗框安装必须牢固,连接件的数量、位置、连接方法及防腐处理必须符合设计要求。、平开门应关闭严密、间隙均匀,开关灵活;推拉门、窗扇应关闭严密、间隙均匀,扇与框搭接量符合设计要求。、门、窗附件安装齐全,位置正确、牢固,灵活适用,端正美观,达到各自的功能及性能要求。、门、窗框与墙体间缝隙填充材料应填饱满
13、密实,表面平整、无裂缝,填塞材料、方法符合设计和规范要求。、门、窗表面应洁净,无划痕、碰伤、锈蚀;涂胶表面光滑、平整,厚度均匀无气孔。、门窗加工安装允许偏差符合下表要求。、钢附框加工误差应控制在2mm以内,以不影响铝框安装为标准,焊缝及材料本身应至少刷两便防锈漆。、门窗安装应严格执行以下偏差标准:门窗安装质量允许偏差按中华人民共和国国家标准GB502102001建筑装饰装修工程质量验收规范序号项 目允许偏差(mm)检查方法1门窗槽口宽度、高度1500mm1.5用钢尺检查1500mm22门窗槽口对角线长度差2000mm3用钢尺检查2000mm43门窗框的正、侧面垂直度2.5用垂直检测尺检查4门窗横框的水平度2用水平尺5门窗横框标高5用钢尺检查6门窗竖向偏离中心5用钢尺检查注: 我公司在施工中按国家标准的基础上力创超过国家标准。五、施工工艺1、 合同签订 2、图纸汇签1、熟悉现场 2、技术交底 3、确定“三线”1、 放设“三线”基准 1、钢附框加工 2、窗框加工1、钢附框安装2、窗扇加工3、玻璃加工对已安装完钢附框架进行调整、加固、报验窗框安装对已安装完窗框进行调整、加固
