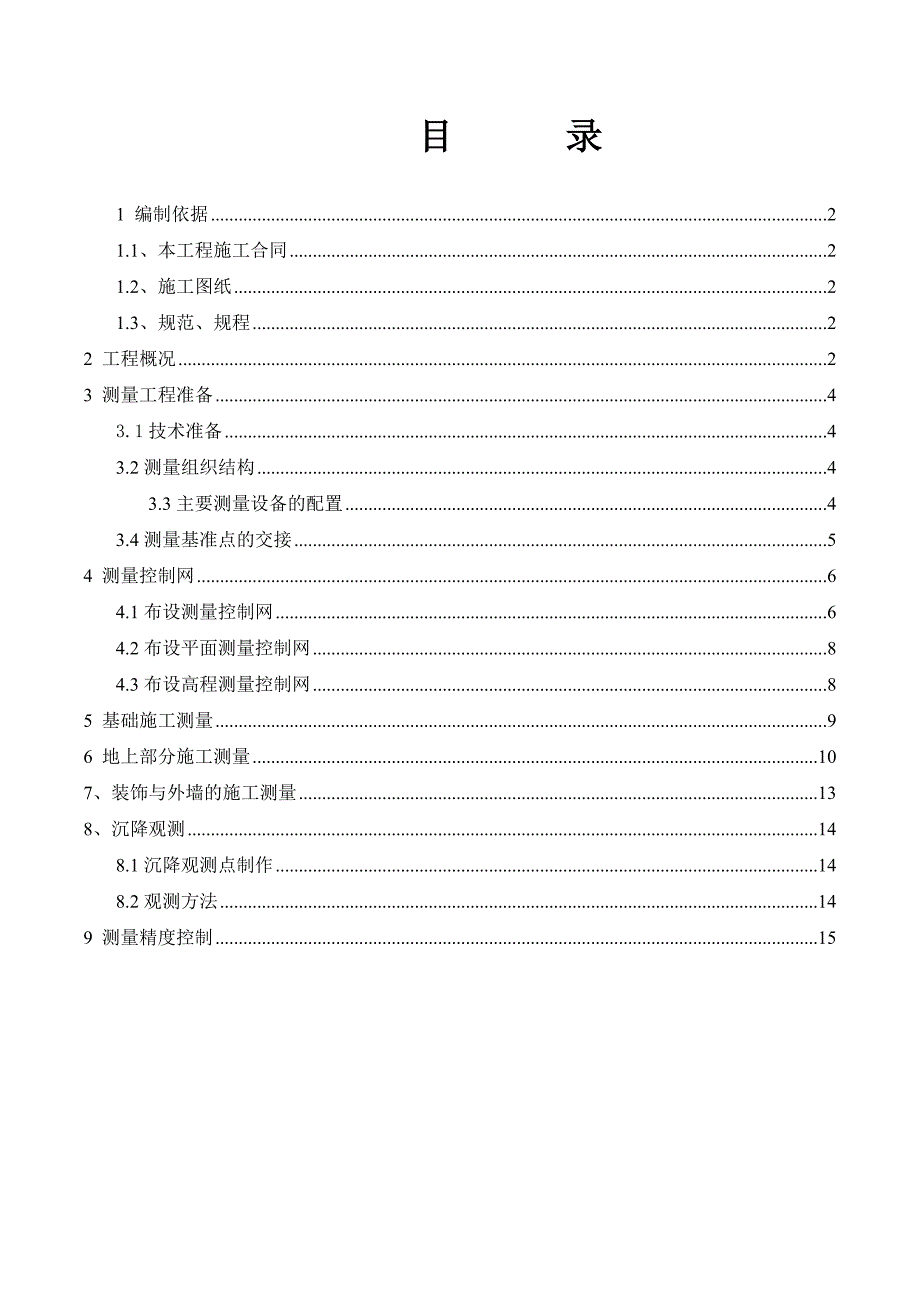

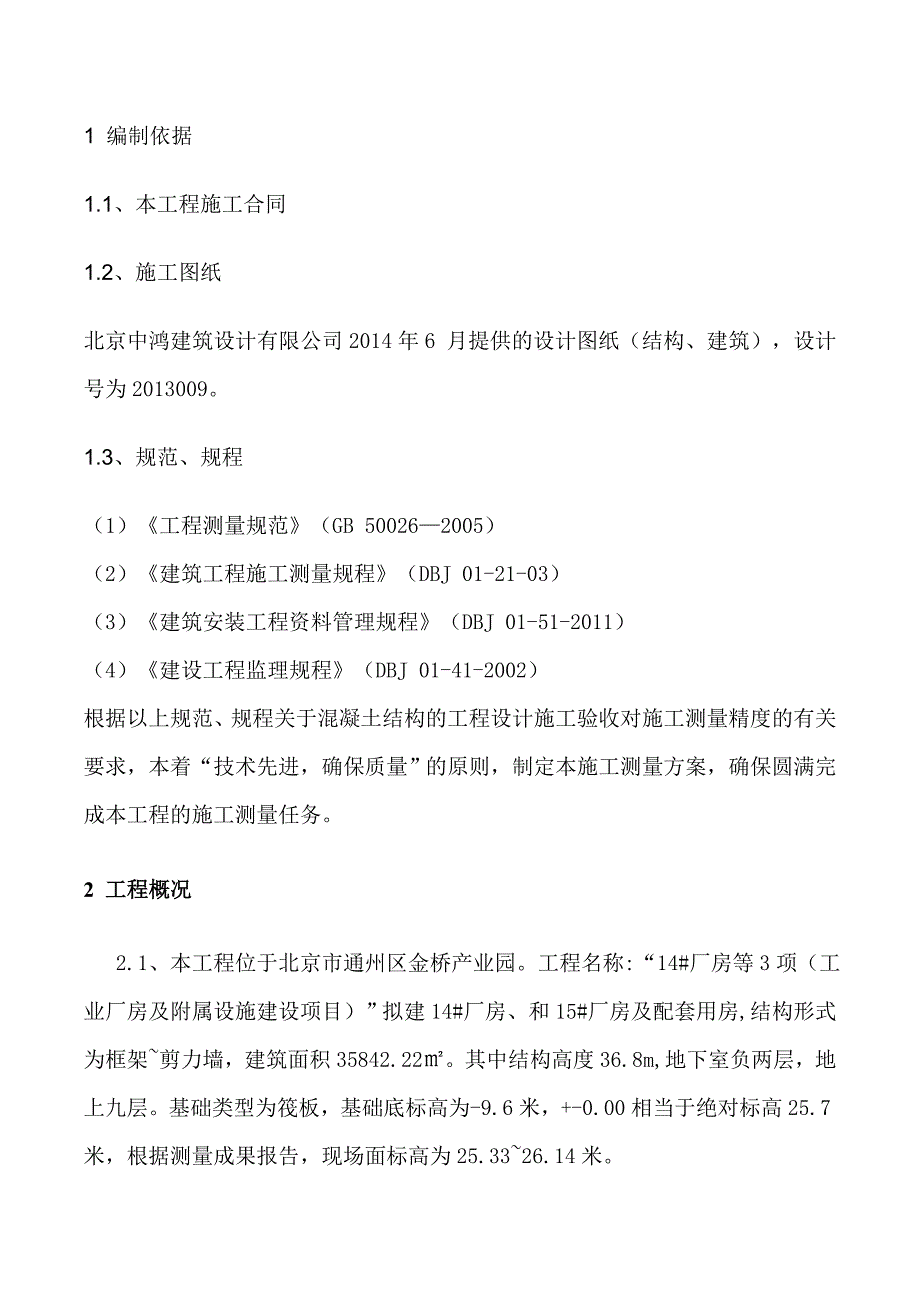

1、 目 录1 编制依据21.1、本工程施工合同21.2、施工图纸21.3、规范、规程22 工程概况23 测量工程准备43.1技术准备43.2测量组织结构43.3主要测量设备的配置43.4测量基准点的交接54 测量控制网64.1布设测量控制网64.2布设平面测量控制网84.3布设高程测量控制网85 基础施工测量96 地上部分施工测量107、装饰与外墙的施工测量138、沉降观测148.1沉降观测点制作148.2观测方法149 测量精度控制151 编制依据1.1、本工程施工合同1.2、施工图纸 北京中鸿建筑设计有限公司2014年6 月提供的设计图纸（结构、建筑），设计号为2013009。1.3、规范、
2、规程（1）工程测量规范（GB 500262005） （2）建筑工程施工测量规程（DBJ 01-21-03） （3）建筑安装工程资料管理规程（DBJ 01-51-2011） （4）建设工程监理规程（DBJ 01-41-2002） 根据以上规范、规程关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。2 工程概况 2.1、本工程位于北京市通州区金桥产业园。工程名称:“14#厂房等3项（工业厂房及附属设施建设项目）”拟建14#厂房、和15#厂房及配套用房,结构形式为框架剪力墙，建筑面积35842.22。其中

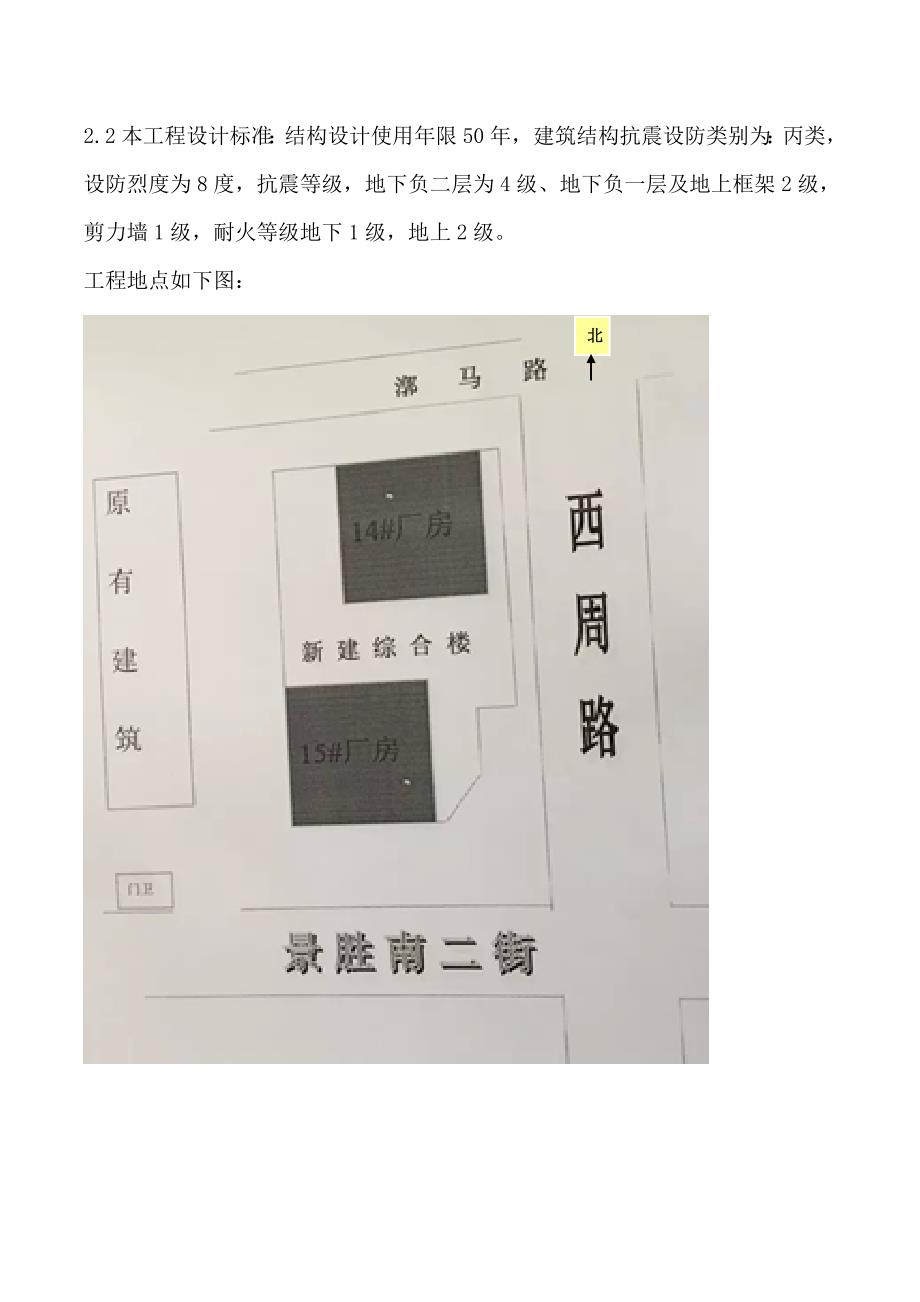

3、结构高度36.8m,地下室负两层，地上九层。基础类型为筏板，基础底标高为-9.6米，+-0.00相当于绝对标高25.7米，根据测量成果报告，现场面标高为25.3326.14米。2.2本工程设计标准：结构设计使用年限50年，建筑结构抗震设防类别为：丙类，设防烈度为8度，抗震等级，地下负二层为4级、地下负一层及地上框架2级，剪力墙1级，耐火等级地下1级，地上2级。工程地点如下图：北3 测量工程准备3.1技术准备a、校对测量仪器：本工程所使用的经纬仪、水准仪、塔尺、钢卷尺等测量仪器在使用前必须经法定计量部门校检合格，保证测量结果准确。b、根据建筑施工总平面图及其他相关资料进行复核，确保工程定位的准确
4、性，做好坐标控制点、高程控制点、资料交接工作。c、熟悉图纸、参与图纸会审，切实了解结构、建筑等细部的尺寸与相对位置关系。e、了解各单体和分部分项工程之间的关系，根据总体施工进度计划和施工工艺流程，确定各细部工程的轴线、标高放样时间、方法。f、对施测用辅助材料提前作好准备。g、与业主办理现场控制点或引测点的移交手续，并根据工程建筑结构特点、施工部署等确定轴线控制测设方法。3.2测量组织结构本工程的测量小组在项目技术负责人的领导下，测量小组选配经验丰富的测量专业技术人员，与项目生产经理共同组成本项目测量组织机构：本工程中杨勋伍为测量负责人，另有测量员1名，劳务分包测量员纳入到总包管理范围内。 3.
5、3主要测量设备的配置主要测量设备配置表见主要测量设备配置表序号仪器设备名称型号规格单位数量备注1全站仪（甲方）BJS-6082C台1布设测量控制网2电子经纬仪ET-02台1测设轴线3自动安平水准仪AL322-1台1标高复核4激光垂准仪DZJ3台1竖向点位传递5钢卷尺50m把2量距、细部放线6线 锤套2垂直度检测7钢卷尺5米把5距离测量8对讲机TK278/378对2通讯联络以上仪器设备均经技术监督局检定合格并在检测使用期内。3.4测量基准点的交接进场之后根据业主提供的测量工程基准点进行复测，对现场已有的平面坐标控制点及高程控制点进行复核，并建立平面总控制网和轴线控制网，将现场实际测量结果与所提供
6、的原始数据进行比较，符合要求后办理交接手续，并向建设单位和监理工程师分别提交一份测量成果，作为整个现场测控依据。4 测量控制网4.1布设测量控制网由于拟建建筑施工现场占地面积很大，进场办理现场坐标点交接手续之后，根据坐标点及拟建建筑物的轴线位置关系，设置了如下图的测量主控线，然后将主控通过三角勾股引线法，将线引测到现场周边的道路边上，共要设置6个控制桩及A1A6。以便保证整个建设场区施工时每1/4区域内有足够的控制点位并可以相互校核。本控制网以直角坐标控制为主，同时在定位以及基础施工阶段容易控制和校核大楼中心点位置，具体到柱子、墙体定位时，依据控制网测设控制轴线，既可以分段测设，也整体复核。可
7、以根据本控制网直接找到其轴线交点位置，采用坐标法测设出轴线的控制点及定出柱子位置。轴线控制桩位设置好后，应进行闭合复核，经监理工程师复核后作为现场建筑物定位以及放线依据，并将被妥善保护。同时每隔一段时间加以复核，以确保其准确精度满足施工需要。本工程测量主控线布设图见下图： 测量主控线布置图（地下）4-14.2布设平面测量控制网 布设测量控制网前，仔细校核测量仪器，保证每台仪器都处于正常运行状态。勘察现场的场容场貌和周边环境特点，综合考虑这些因素对测量控制的影响。根据测量控制网引测建筑物主轴线。经复核检查，精度符合规范后，在不受施工干扰且通视良好的位置设置控制桩，同时在围墙上用红油漆做好显著标记
8、。控制桩位要妥加保护，根据施工需要，依据主轴线进行轴线加密和细部放线，形成轴线控制网。施工过程中定期复查轴线控制网，确保测量精度。4.3布设高程测量控制网4.3.1、高程控制网的布设为保证工程施工的竖向精度，每一工程应至少布设3 个高程控制点组成高程控制网。本工程北京市测绘院已测设了3 个高程控制点，因此施工单位不必再测设高程控制网。高程控制点数据如下：点号高程（米）现场部位BM125.693成品库东侧门口BM225.536项目部楼东北角BM325.695职工宿舍17#门口4.3.2、加密轴线控制网测设为满足现场施工进度及施工过程中方便使用，在场区内测设三个0.00 标高控制点（如下图），作为
9、施工高程的控制依据。水准点的埋设示意图见图6-02，依据就近原则，引测施工控制标高，每层结构施工完后，用DS2自动安平水准仪抄平，弹出各层楼面标高+0.500m处水平线。 图6-02：水准点的埋设示意图建筑物平面、高程控制网的主要技术指标建筑物结构特征测距相对中误差测角中误差（）根据起始水平面在施工水平面上测定高程中误差（mm）高度60-100m1/100001055 基础施工测量5.1基础施工阶段测量工作的重点为基础轴线和标高的控制。拟采用外控法进行基础平面轴线的控制，利用地面上的轴线控制点，向基坑内投测各条轴线。若有某条轴线因障碍物不能直接放出，可先放出相邻轴线，再放出该轴线。经复核无误后
10、，根据所放的轴线进行细部定位放线。如图4-1和下图；外墙皮5.2基础标高引测利用钢尺配合水准仪将标高传递到基坑内，同一水平面上所引测的高程点不得少于3个，用红油漆作好三角标志，并标明绝对高程和相对标高。在此基础上，用水准仪及钢尺进行标高传递，高程传递可采用水准仪及钢卷尺沿外架或电梯井向上传递，每层传递5个水准点，取平均点引测水平线。抄平时，尽量将水准仪安置在测点范围的中心位置以保持前后视距相等，以减小误差。 施工中结构500mm线标记6 地上部分施工测量主体施工阶段（地上部分）采用内控法;外圈轴线向里偏移1米共设置4个控制点及B1B4（如下图6-2），交点处预埋20020010钢板，钢板上刻画
11、“十”字丝，“十”字丝的交叉点为精确的内控点位。利用激光铅直仪竖向投点。浇筑首层顶板混凝土时，要预先设置留洞、洞口150*150mm,便于观测控制的位置布设内控点。每个内控点位从首顶板开始，每层各点位预留150*150mm洞口，以便激光通过。放线时在首层架设激光铅直仪，将控制点位通过激光从预留洞口投射到施工层的接受靶上。内控点全部投射完毕后，先复核这内控点的距离和角度，确认无误后在各点位架设经纬仪进行平面轴线的测放。激光测量控制具体见下图。 地上内控1米线布置图 6-2示意7、装饰与外墙的施工测量内部装修的局部平面位置的确定从结构施工中确定的结构控制轴线中引出，高程同样从结构施工高程中用水准仪
12、转移至各控制点。水准仪转移时尽量遵循仪器使用过程中保持等距离测量的原则，以提高测量精度，使装修工作有精确的控制依据。外墙垂直轴线与高程均由内控轴线和高程点引出后，转移到外墙立面上，弹出竖向、水平控制线，以便外墙装修。在轴线点引出后，务必注意，内控法是逐层实施的，而外墙是从上至下的全长线条，因此需用激光经纬仪在外控点的辅助下，从上至下进行一次检测修正，逐层测量引起的间接微小误差，使垂直线贯穿于建筑物的整个外墙面，从而达到准确的测量外墙控制效果。8、沉降观测8.1沉降观测点制作在设计规定位置埋设沉降观测点，所有沉降观测点埋设完后，及时将其保护起来。8.2观测方法采用几何水准测量方法，使用精密水准仪
13、配合铟瓦数码条形尺，进行沉降观测，沉降观测网布设成闭合线路。主体结构一层施工完后进行第一次观测，以后结构每施工一层观测一次；砌筑围护结构每施工一层观测一次，装修完毕每隔三个月观测一次，在停工及重新开工时应各观测一次，停工期间应每2-3个月观测一次，竣工后第一年每三个月观测一次，直到连续100天内观测沉降小于0.010.04mm可认为进入稳定阶段，不再进行观测。如遇异常天气或不均匀沉降则增加观测次数。观测时必须做到“四定”：固定人员、固定仪器、固定观测线路、固定观测时间。及时整理分析观测数据，绘制沉降量分布曲线图，编写沉降观测分析报告，并将观测结果报技术部门。沉降观测由业主指定有专业资质的监测单位负责。9 测量精度控制（1）平面控制网的控制线：主轴线测距精度不低于1/10000，测角中误差10。（2）建筑物竖向垂直度：层间垂直度偏差不大于3mm，全高垂直度偏差不大于3H/10000，且不大于20mm。（3）质量保证体系：
