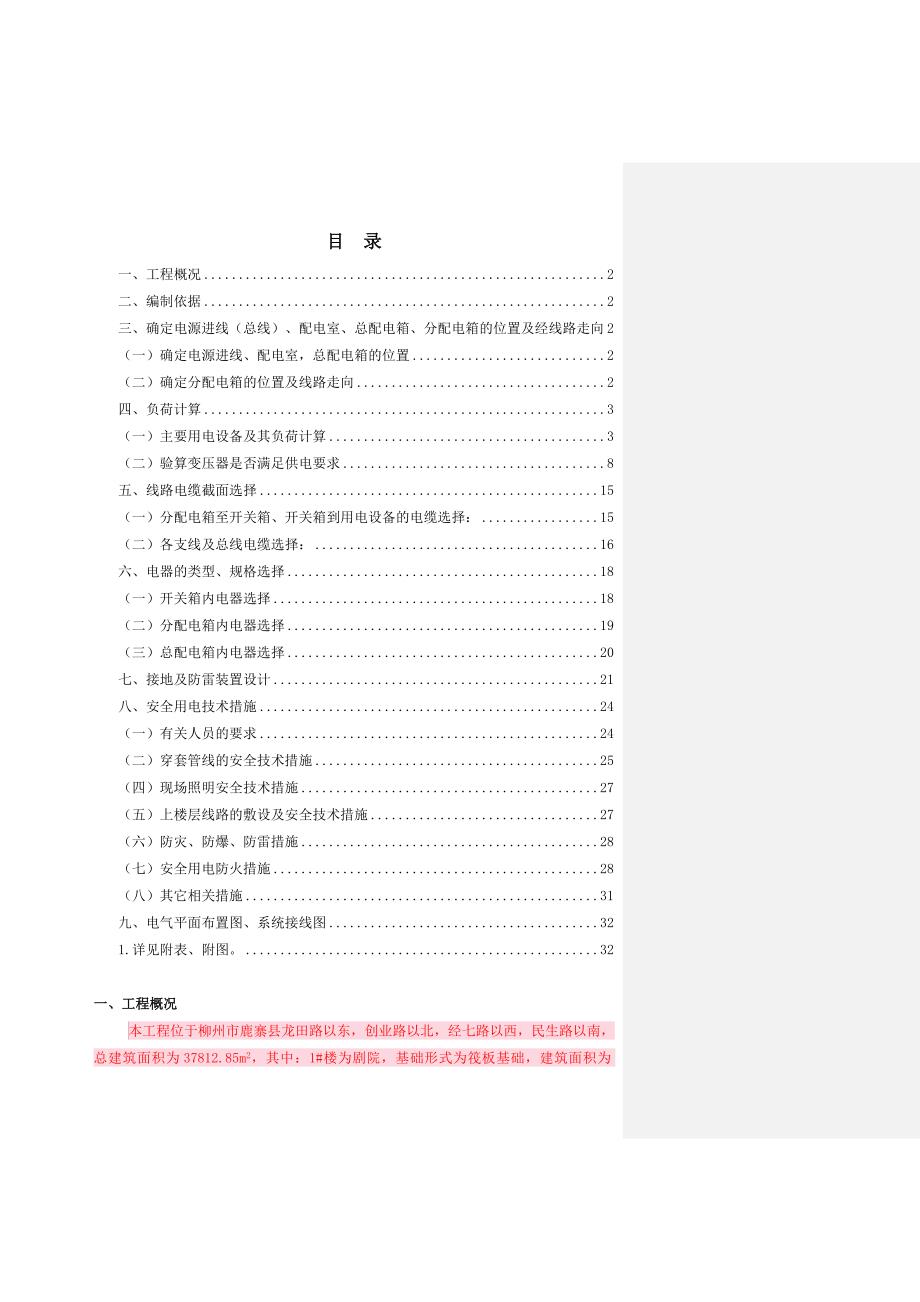

1、目 录一、工程概况2二、编制依据2三、确定电源进线（总线）、配电室、总配电箱、分配电箱的位置及经线路走向2（一）确定电源进线、配电室，总配电箱的位置2（二）确定分配电箱的位置及线路走向2四、负荷计算3（一）主要用电设备及其负荷计算3（二）验算变压器是否满足供电要求8五、线路电缆截面选择15（一）分配电箱至开关箱、开关箱到用电设备的电缆选择：15（二）各支线及总线电缆选择：16六、电器的类型、规格选择18（一）开关箱内电器选择18（二）分配电箱内电器选择19（三）总配电箱内电器选择20七、接地及防雷装置设计21八、安全用电技术措施24（一）有关人员的要求24（二）穿套管线的安全技术措施25（四）

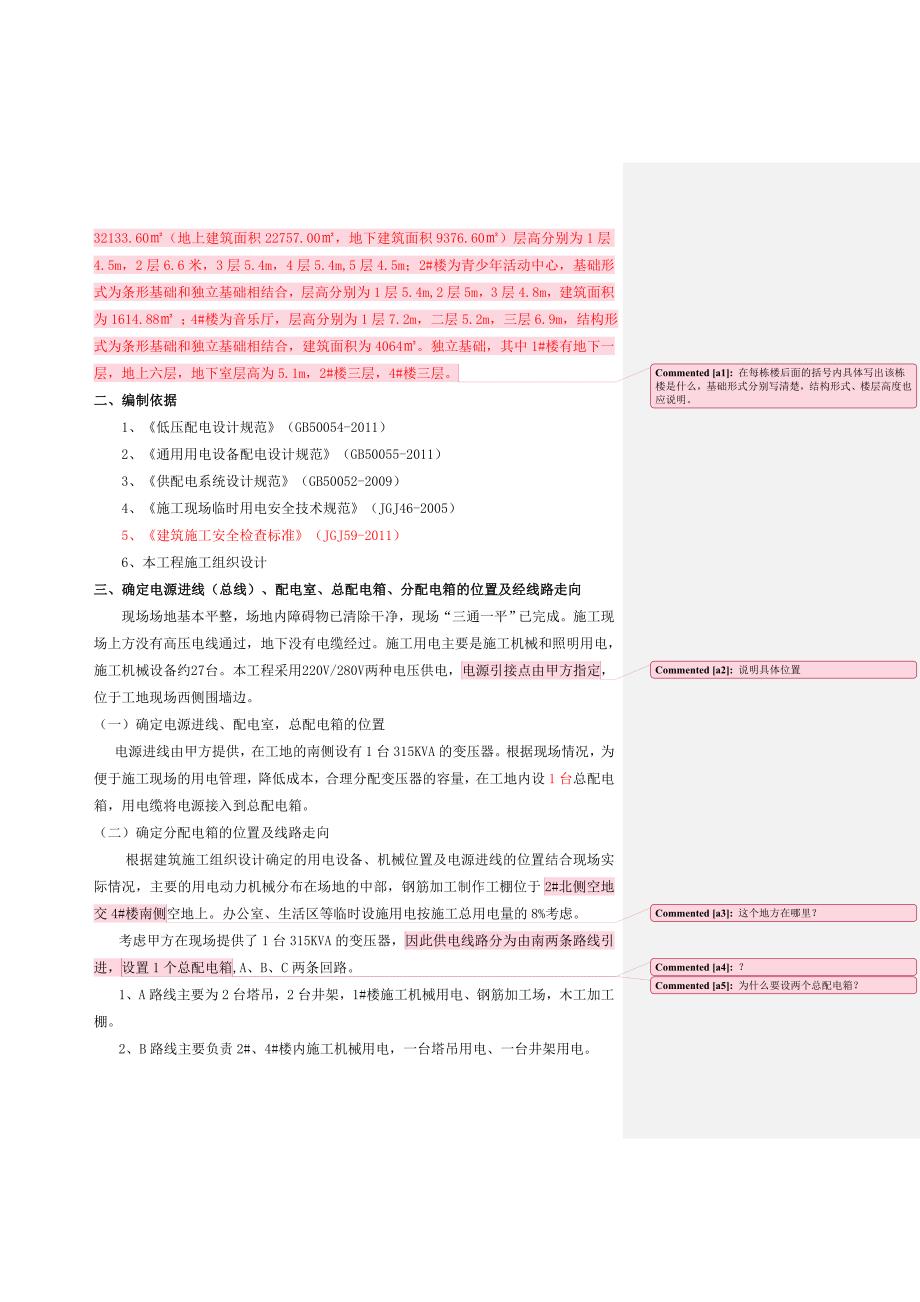

2、现场照明安全技术措施27（五）上楼层线路的敷设及安全技术措施27（六）防灾、防爆、防雷措施28（七）安全用电防火措施28（八）其它相关措施31九、电气平面布置图、系统接线图321.详见附表、附图。32一、工程概况本工程位于柳州市鹿寨县龙田路以东，创业路以北，经七路以西，民生路以南，总建筑面积为37812.85m2，其中：1#楼为剧院，基础形式为筏板基础，建筑面积为32133.60（地上建筑面积22757.00，地下建筑面积9376.60）层高分别为1层4.5m，2层6.6米，3层5.4m，4层5.4m,5层4.5m；2#楼为青少年活动中心，基础形式为条形基础和独立基础相结合，层高分别为1层5.
3、4m,2层5m，3层4.8m，建筑面积为1614.88 ；4#楼为音乐厅，层高分别为1层7.2m，二层5.2m，三层6.9m，结构形式为条形基础和独立基础相结合，建筑面积为4064。独立基础，其中1#楼有地下一层，地上六层，地下室层高为5.1m，2#楼三层，4#楼三层。在每栋楼后面的括号内具体写出该栋楼是什么，基础形式分别写清楚，结构形式、楼层高度也应说明。 二、编制依据1、低压配电设计规范（GB50054-2011）2、通用用电设备配电设计规范（GB50055-2011）3、供配电系统设计规范（GB50052-2009）4、施工现场临时用电安全技术规范（JGJ46-2005）5、建筑施工安全
4、检查标准（JGJ59-2011）6、本工程施工组织设计三、确定电源进线（总线）、配电室、总配电箱、分配电箱的位置及经线路走向现场场地基本平整，场地内障碍物已清除干净，现场“三通一平”已完成。施工现场上方没有高压电线通过，地下没有电缆经过。施工用电主要是施工机械和照明用电，施工机械设备约27台。本工程采用220V/280V两种电压供电，电源引接点由甲方指定说明具体位置，位于工地现场西侧围墙边。（一）确定电源进线、配电室，总配电箱的位置电源进线由甲方提供，在工地的南侧设有1台315KVA的变压器。根据现场情况，为便于施工现场的用电管理，降低成本，合理分配变压器的容量，在工地内设1台总配电箱，用电缆

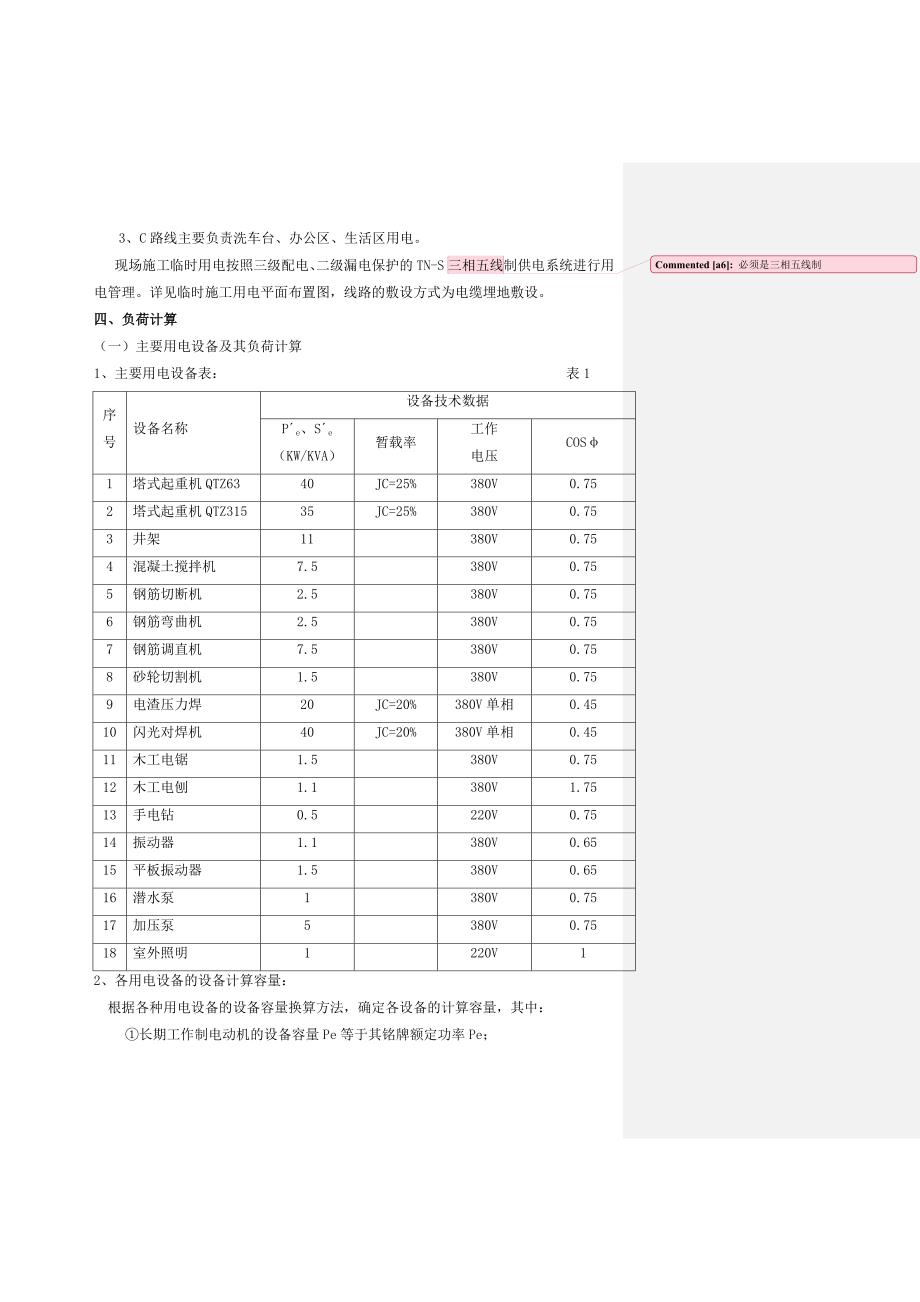

5、将电源接入到总配电箱。（二）确定分配电箱的位置及线路走向 根据建筑施工组织设计确定的用电设备、机械位置及电源进线的位置结合现场实际情况，主要的用电动力机械分布在场地的中部，钢筋加工制作工棚位于2#北侧空地交4#楼南侧这个地方在哪里？空地上。办公室、生活区等临时设施用电按施工总用电量的8%考虑。考虑甲方在现场提供了1台315KVA的变压器，因此供电线路分为由南两条路线引进，？设置1个总配电箱为什么要设两个总配电箱？,A、B、C两条回路。1、A路线主要为2台塔吊，2台井架，1#楼施工机械用电、钢筋加工场，木工加工棚。2、B路线主要负责2#、4#楼内施工机械用电，一台塔吊用电、一台井架用电。3、C路
6、线主要负责洗车台、办公区、生活区用电。现场施工临时用电按照三级配电、二级漏电保护的TN-S三相五线必须是三相五线制制供电系统进行用电管理。详见临时施工用电平面布置图，线路的敷设方式为电缆埋地敷设。四、负荷计算（一）主要用电设备及其负荷计算1、主要用电设备表： 表1序号设备名称设备技术数据Pe、Se（KW/KVA）暂载率工作电压COS1塔式起重机QTZ6340JC=25%380V0.752塔式起重机QTZ31535JC=25%380V0.753井架11380V0.754混凝土搅拌机7.5380V0.755钢筋切断机2.5380V0.756钢筋弯曲机2.5380V0.757钢筋调直机7.5380V
7、0.758砂轮切割机1.5380V0.759电渣压力焊20JC=20%380V单相0.4510闪光对焊机40JC=20%380V单相0.4511木工电锯1.5380V0.7512木工电刨1.1380V1.7513手电钻0.5220V0.7514振动器1.1380V0.6515平板振动器1.5380V0.6516潜水泵1380V0.7517加压泵5380V0.7518室外照明1220V12、各用电设备的设备计算容量：根据各种用电设备的设备容量换算方法，确定各设备的计算容量，其中：长期工作制电动机的设备容量Pe等于其铭牌额定功率Pe；反复短时工作制电动机的设备容量Pe是指统一换算到暂载率JC=25
8、%时的额定功率；电焊机及电焊装置的设备容量Pe是指统一换算到JC=100%时的额定功率各设备计算容量的计算结果详见表2。3、各单机设备的计算负荷确定：根据设备的计算容量可计算出其计算负荷，有如下公式：计算负荷：Sj=Pe/ COS（KVA）计算电流(三相）：Ij=(A)计算电流(二相）：Ij =（A）各单机设备的计算负荷结果详见见表3。 单台设备容量计算表 表2序号设备名称设备技术数据设备容量(Pe)的确定（KW）Pe、Se（KW/KVA）暂载率工作电压COS长期工作制Pe= Pe反复短时工作制Pe=2Pe不对称负荷用电设备Pe=Se照明灯具Pe= Pe1塔式起重机QTZ6344JC=25%3
9、80V0.7544？2塔式起重机QTZ31535JC=25%380V0.75353井架11380V0.75115混凝土搅拌机7.5380V0.757.56钢筋切断机2.5380V0.752.57钢筋弯曲机2.5380V0.752.58钢筋调直机7.5380V0.757.59直螺纹套丝机3380V0.75310砂轮切割机1.5380V0.751.511电弧焊机BX1-25018.5JC=20%380V单相0.488.312电渣压力焊20JC=20%380V单相0.458.913闪光对焊机UN2-4040JC=20%380V单相0.4517.914木工电锯1.5380V0.751.515木工电刨1
10、.1380V1.751.116手电钻0.5220V0.750.517振动器1.1380V0.651.118平板振动器1.5380V0.651.519潜水泵1380V0.75120加压泵5380V0.75521室外照明1220V11单台设备计算负荷及计算电流 表3序号设备名称设备容量Pe（KW）COS计算负荷Sj=Pe/ COS（KVA）计算电流(三相）Ij=(A)计算电流（单相）Ij =（A）1塔式起重机QTZ6340.90.7554.582.92塔式起重机QTZ315350.7546.770.93物料提升机110.751416.74混凝土搅拌机7.50.7510.015.25钢筋切断机2.5
11、0.753.35.16钢筋弯曲机2.50.753.35.17钢筋调直机7.50.7510.015.28直螺纹套丝机30.754.06.19砂轮切割机1.50.752.03.010电弧焊机BX1-2508.30.4817.345.511电渣压力焊8.90.4519.852.012木工电锯1.50.752.03.013木工电刨1.10.751.52.214手电钻0.50.750.73.015振动器1.10.651.72.616平板振动器1.50.652.33.517潜水泵10.751.32.018加压泵50.756.710.119室外照明1114.5（二）验算变压器是否满足供电要求 根据现场施工需要，A回路的用电设备及其计算负荷详见表4。A回路的用电设备及其计算负荷表： 表4序号设备名称数量（台）单台设备计算负荷Sj（KVA）计算负荷小计（KVA）1塔吊QTZ63154.554.52塔吊QTZ315146.746.73井架111114混凝土搅拌机110.020.05平板振动器12.32.36砼振动器41.76.87木工电锯22.04.08钢筋调直
