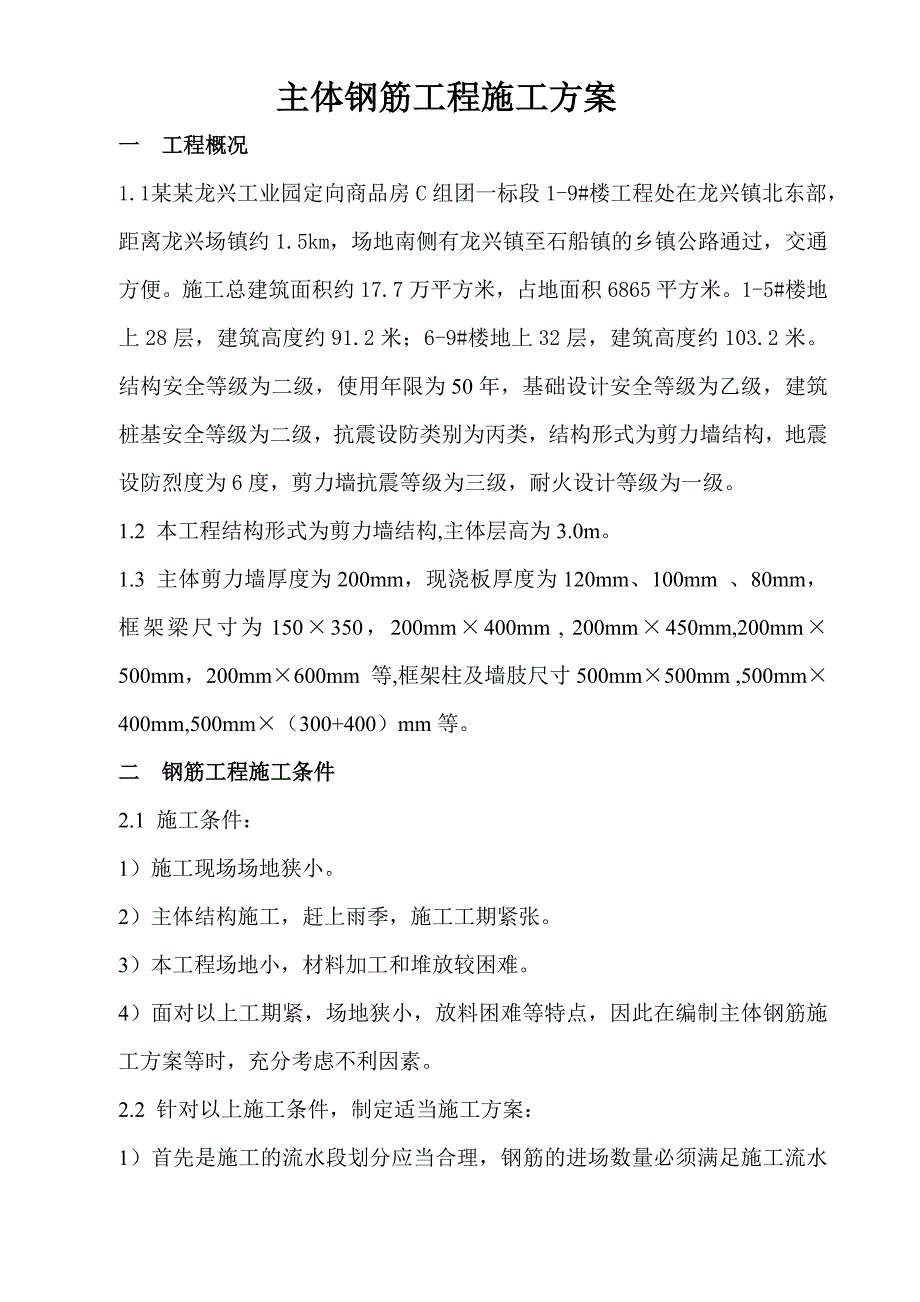

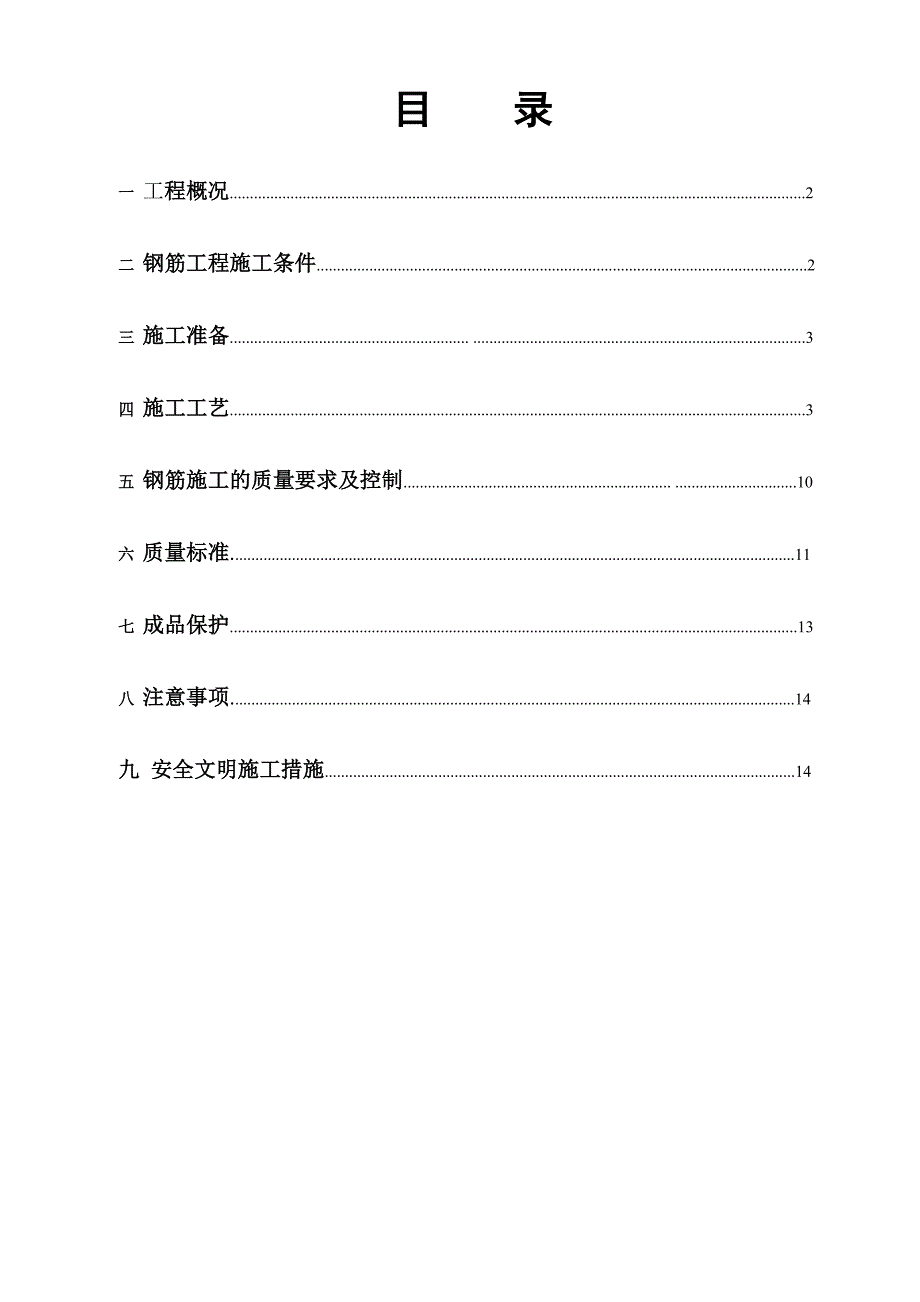

1、目 录一 工程概况.2二 钢筋工程施工条件.2三 施工准备. .3四 施工工艺.3五 钢筋施工的质量要求及控制. .10六 质量标准.11七 成品保护.13八 注意事项.14九 安全文明施工措施.14 主体钢筋工程施工方案一 工程概况1.1 某某龙兴工业园定向商品房C组团一标段1-9#楼工程处在龙兴镇北东部，距离龙兴场镇约1.5km，场地南侧有龙兴镇至石船镇的乡镇公路通过，交通方便。施工总建筑面积约17.7万平方米，占地面积6865平方米。1-5#楼地上28层，建筑高度约91.2米；6-9#楼地上32层，建筑高度约103.2米。结构安全等级为二级，使用年限为50年，基础设计安全等级为乙级，建筑
2、桩基安全等级为二级，抗震设防类别为丙类，结构形式为剪力墙结构，地震设防烈度为6度，剪力墙抗震等级为三级，耐火设计等级为一级。1.2 本工程结构形式为剪力墙结构,主体层高为3.0m。1.3 主体剪力墙厚度为200mm，现浇板厚度为120mm、100mm 、80mm，框架梁尺寸为150350，200mm400mm , 200mm450mm,200mm500mm，200mm600mm 等,框架柱及墙肢尺寸500mm500mm ,500mm400mm,500mm（300+400）mm等。二 钢筋工程施工条件2.1 施工条件：1）施工现场场地狭小。2）主体结构施工，赶上雨季，施工工期紧张。3）本工程场地

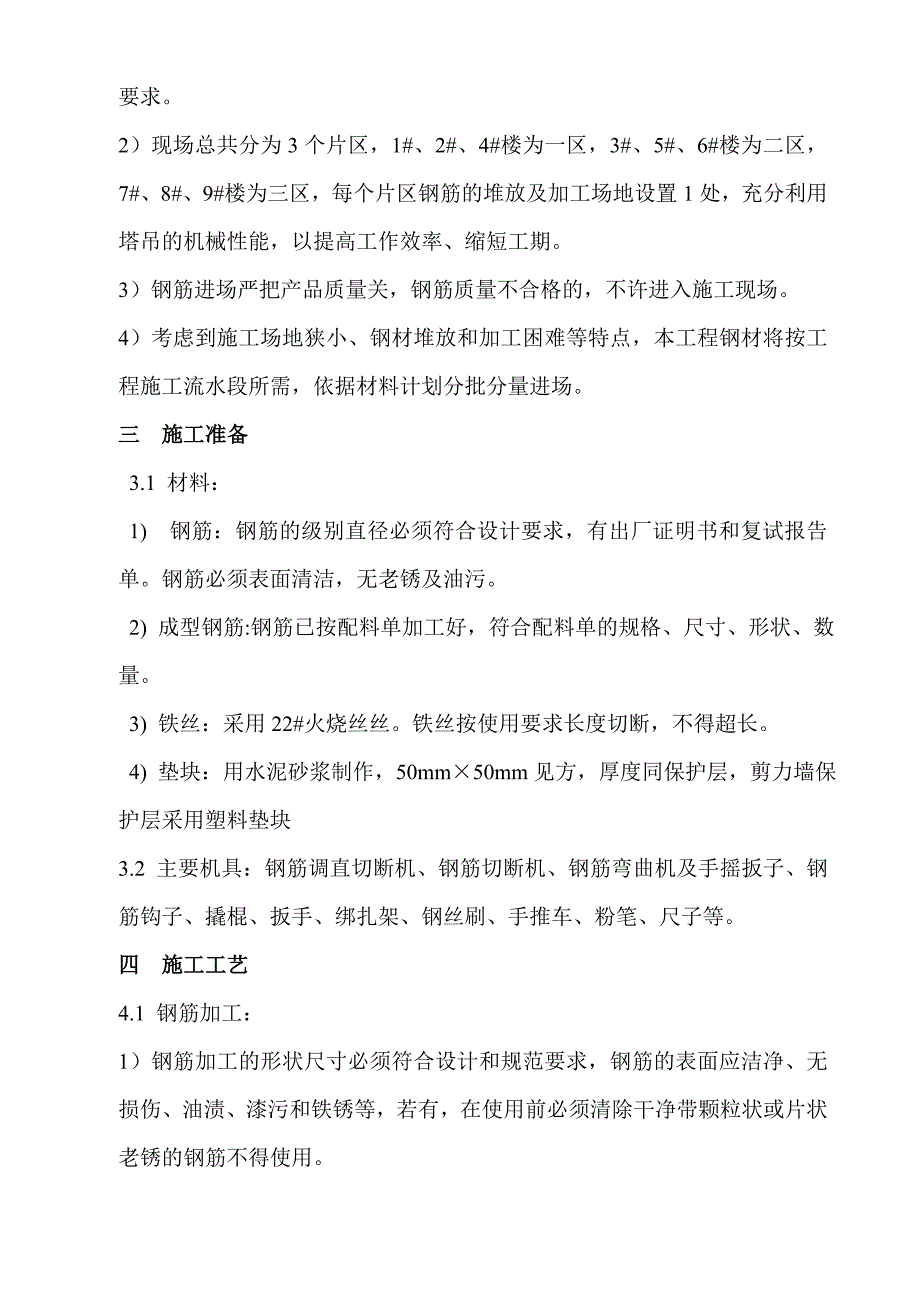

3、小，材料加工和堆放较困难。4）面对以上工期紧，场地狭小，放料困难等特点，因此在编制主体钢筋施工方案等时，充分考虑不利因素。2.2 针对以上施工条件，制定适当施工方案：1）首先是施工的流水段划分应当合理，钢筋的进场数量必须满足施工流水要求。2）现场总共分为3个片区，1#、2#、4#楼为一区，3#、5#、6#楼为二区，7#、8#、9#楼为三区，每个片区钢筋的堆放及加工场地设置1处，充分利用塔吊的机械性能，以提高工作效率、缩短工期。3）钢筋进场严把产品质量关，钢筋质量不合格的，不许进入施工现场。 4）考虑到施工场地狭小、钢材堆放和加工困难等特点，本工程钢材将按工程施工流水段所需，依据材料计划分批分量
4、进场。三 施工准备 3.1 材料： 1) 钢筋：钢筋的级别直径必须符合设计要求，有出厂证明书和复试报告单。钢筋必须表面清洁，无老锈及油污。 2) 成型钢筋:钢筋已按配料单加工好，符合配料单的规格、尺寸、形状、数量。 3) 铁丝：采用22#火烧丝丝。铁丝按使用要求长度切断，不得超长。 4) 垫块：用水泥砂浆制作，50mm50mm见方，厚度同保护层，剪力墙保护层采用塑料垫块3.2 主要机具：钢筋调直切断机、钢筋切断机、钢筋弯曲机及手摇扳子、钢筋钩子、撬棍、扳手、绑扎架、钢丝刷、手推车、粉笔、尺子等。四 施工工艺4.1 钢筋加工：1）钢筋加工的形状尺寸必须符合设计和规范要求，钢筋的表面应洁净、无损伤
5、、油渍、漆污和铁锈等，若有，在使用前必须清除干净带颗粒状或片状老锈的钢筋不得使用。2）钢筋除锈可采用两种方法：一是手工除锈，采用铁丝刷、砂纸等，二是钢筋调直过程中除锈。3）钢筋必须平直，无局部曲折，负责必须经调直之后才能使用和加工。4）钢筋的弯钩或弯折应符合下列规定： （1）级钢筋末端均应作180度弯钩，其圆弧弯曲半径不小于钢筋直径的 2.5倍， 平直部分长度不应小于钢筋直径的3倍。 （2）级钢筋末端作90度或135度弯钩时，级钢筋的弯曲半径D不小于钢筋直径的4倍，平直部分长度按设计（2003版101图集规定）长度确定。 （3）弯起钢筋中间部分弯折处的弯曲半径D不应小于钢筋直径的5倍。 （4）
6、箍筋的末端作135度弯钩其弯钩的弯曲直径大于受力钢筋的直径，且不小于箍筋直径的2.5倍，弯钩的平直部分长度为10d。 （5）当机械断料时，严格按配料单长度进行断料，保证断料正确，钢筋和切断机刀口要成垂线，并严格执行操作规程，确保安全。在切割断料过程中，如发现钢筋有劈裂，缩头或严重的弯头，必须切除。 （6）本工程钢筋弯曲时，为保证加工质量，要求10以下（含10）的钢筋采用手摇扳子加工，同时按配料单尺寸在工作台上钉上钉子作为尺寸（弯曲点）的标志。 （7）弯曲粗钢筋及形状教复杂的钢筋时，必须在钢筋弯曲前，根据配料单上标明的尺寸，用粉笔画出弯曲点位置，必要时在工作台上画出实样，用钉子在工作台控制钢筋的
7、弯折点。划线钉点时，应根据不同的弯曲角度扣除弯曲调整值（见附表一）钢筋弯曲调整值一览表 （8）当第一根钢筋弯曲成型后，应与配料单上标明的形状尺寸进行复核，符合要求后在成批的加工。成型钢筋要求形状正确，平面上没有凹曲现在弯曲点不得有裂纹。（9）圆钢采用调直机调直后，对钢筋有局部弯曲可采用扳子调直。（10）钢筋加工的允许偏差： 钢筋加工允许偏差值一览表4.2 钢筋绑扎4.2.1 绑扎暗柱钢筋： 1）工艺流程：套柱箍筋-搭接绑扎竖向受力筋-画箍筋间距线-绑扎箍筋。 2）套柱箍筋:按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋。 3）搭接绑扎竖向受力筋:柱竖筋立起
8、后与下层伸出的钢筋搭接绑扎，在搭接长度内，绑扎三道丝扣（在中心和两端各一道）。 4）画箍筋间距线：柱子的第一道箍筋距楼面50mm，用粉笔作出标识，然后按设计间距要求用粉笔在柱竖筋上划出箍筋间距线。4.2.2 绑扎框架柱钢筋： 1）工艺流程：套柱箍筋-柱筋电渣焊接并验收合格-画箍筋间距线-套箍筋-绑扎箍筋 2）套柱箍筋:按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋。 3）柱筋的电渣压力焊，并经验收合格且作好隐蔽记录，方可进行绑扎钢筋工序。 4）画箍筋间距线：第一道柱箍筋距楼面5cm，用粉笔标识好，然后按设计间距要求用粉笔在柱筋上划出箍筋间距线。4.2.3
9、柱箍筋绑扎: 1）按已划好的箍筋间距线，绑扎箍筋，采用反扣绑扎，不得采用顺扣。 2）箍筋必须与柱主筋垂直，箍筋弯钩的叠合处沿柱竖筋交叉布置，与主筋交叉点均全部绑扎，并绑扎牢固，绑扣向柱中心；绑扎时，柱主筋必须紧贴着箍筋及其转角处，以确保柱子断面的尺寸正确。 3）柱子内箍筋与拉结筋的交叉点最外围一行全部绑扎，其余交叉点梅花形绑扎。 4）柱箍筋和拉筋的弯钩角度为135度，平直部分长度为10D。绑扎中如有弯钩角度不够135度，必须用扳子调整到135度。 5）柱子钢筋绑扎时应从柱子四周交替进行绑扎，边绑扎边校核柱竖筋间距，保证柱竖筋间距均匀，以及钢筋骨架的垂直度，不允许出现间距不匀和较大偏心。 6）绑
10、扎时注意柱筋与梁筋的交叉处，绑扎柱箍筋时考虑梁筋的穿插，留出梁窝（柱箍筋可先套好但不绑扎，待梁筋穿到位再绑扎），不影响梁筋的截面大小和穿插；同时柱与梁交叉处柱箍筋必须按设计间距绑扎到位，不得漏绑、漏筋等现象。(特别注意筒体中暗柱与梁的交叉处） 7）框架柱筋保护层厚度必须符合规范要求和设计要求(一类环境)：主筋外皮为25mm且不小于主筋直径。为保证柱主筋保护层厚度正确，用带铁丝的垫块绑在柱竖向筋外皮上，并与竖筋紧贴，经验收合格后方可封模。 8）当柱子模板支完后，在平台上拉通线再次核对柱筋的相对位置偏移情况，调整无误后，在柱模四周各垫一垫块将柱筋位置确定好，并用电焊条将柱筋与箍筋焊牢，经验收合格后
11、方可浇筑砼。4.2.4 绑扎剪力墙钢筋： 1）工艺流程：立24根竖向梯筋-画水平筋间距-绑定位横筋-绑扎墙筋。 2）立24道竖向梯筋：首先按剪力墙水平筋和竖筋的间距现制控制梯筋，控制梯筋与下层伸出的钢筋搭接绑扎牢固，在搭接长度上绑扎三道丝扣（在中心和两端各一道）。然后在控制梯筋上摆置水平筋，并在水平筋上画好竖筋间距线，接着摆置竖向钢筋，进行钢筋网绑扎。 3）剪力墙为双层钢筋网， 钢筋交叉点必须全部绑扎牢固，绑扣成八字 形。同时在两层钢筋间绑扎拉结筋，拉筋成梅花形绑扎，必须同时钩住竖筋和水平筋，保证每根水平筋均钩住。 4）绑扎中严格控制好连梁标高和门口、洞口的尺寸、标高的正确性。 5）剪力墙保护层厚度为15mm，用塑料垫块卡扣在水平筋上，安装间距1m左右，梅花型布置，保证钢筋保护层厚度正确。 6）墙模支完后，在模板顶两边紧贴水平筋和模板垫塑料垫块间距1m左右， 并在距模板200mm高绑扎一根水平筋，在其水平筋上按距600绑扎一道拉钩，然后用电焊将暗柱筋和墙竖筋与水平筋、箍筋、拉钩焊牢，确保钢筋位置正确（包括框架柱）。4.2.5 梁钢筋绑扎： 1）工艺流程: (1) 模内绑扎:画主、次梁箍筋间距-
