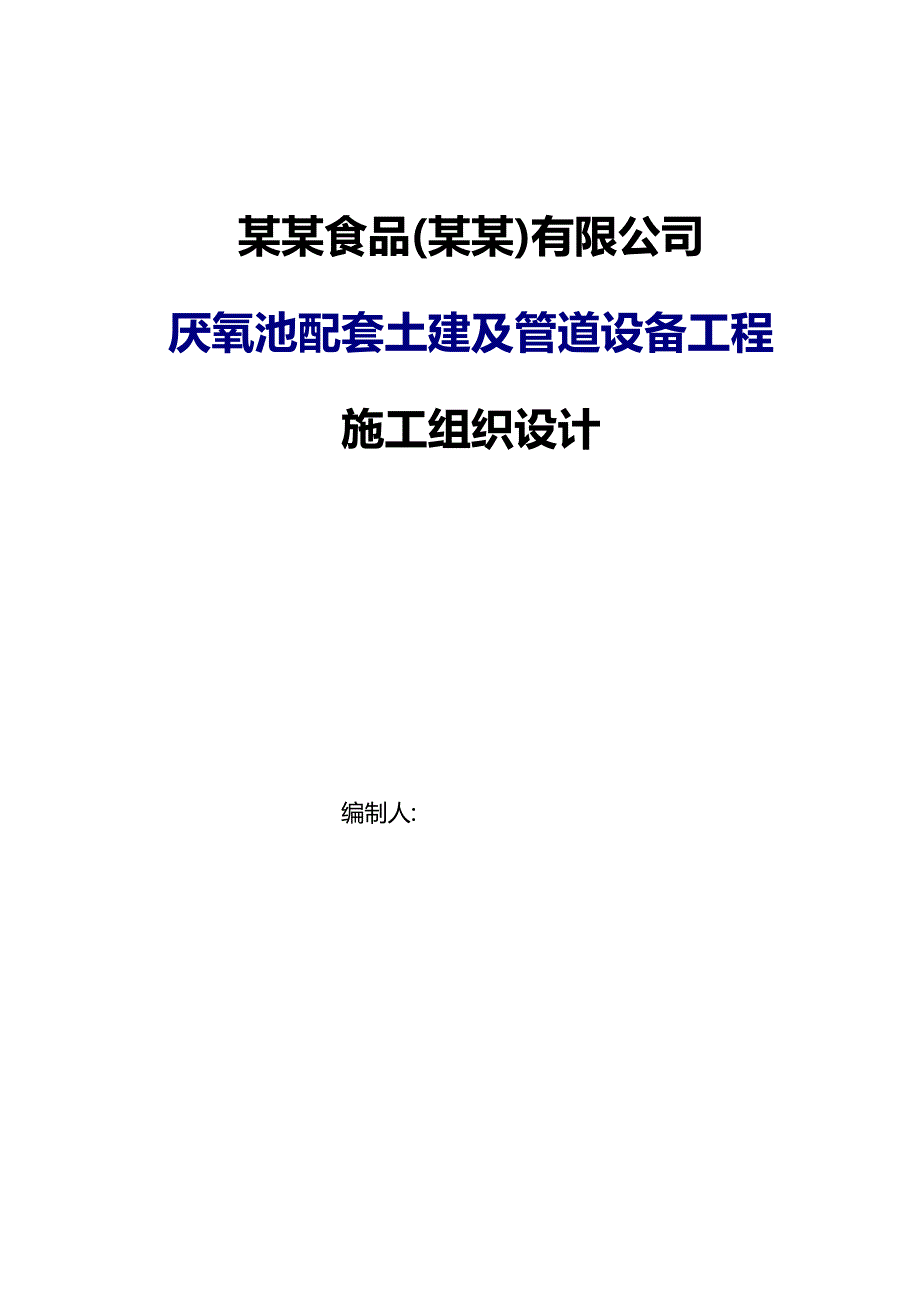

麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc_第1页
第1页 / 共47页

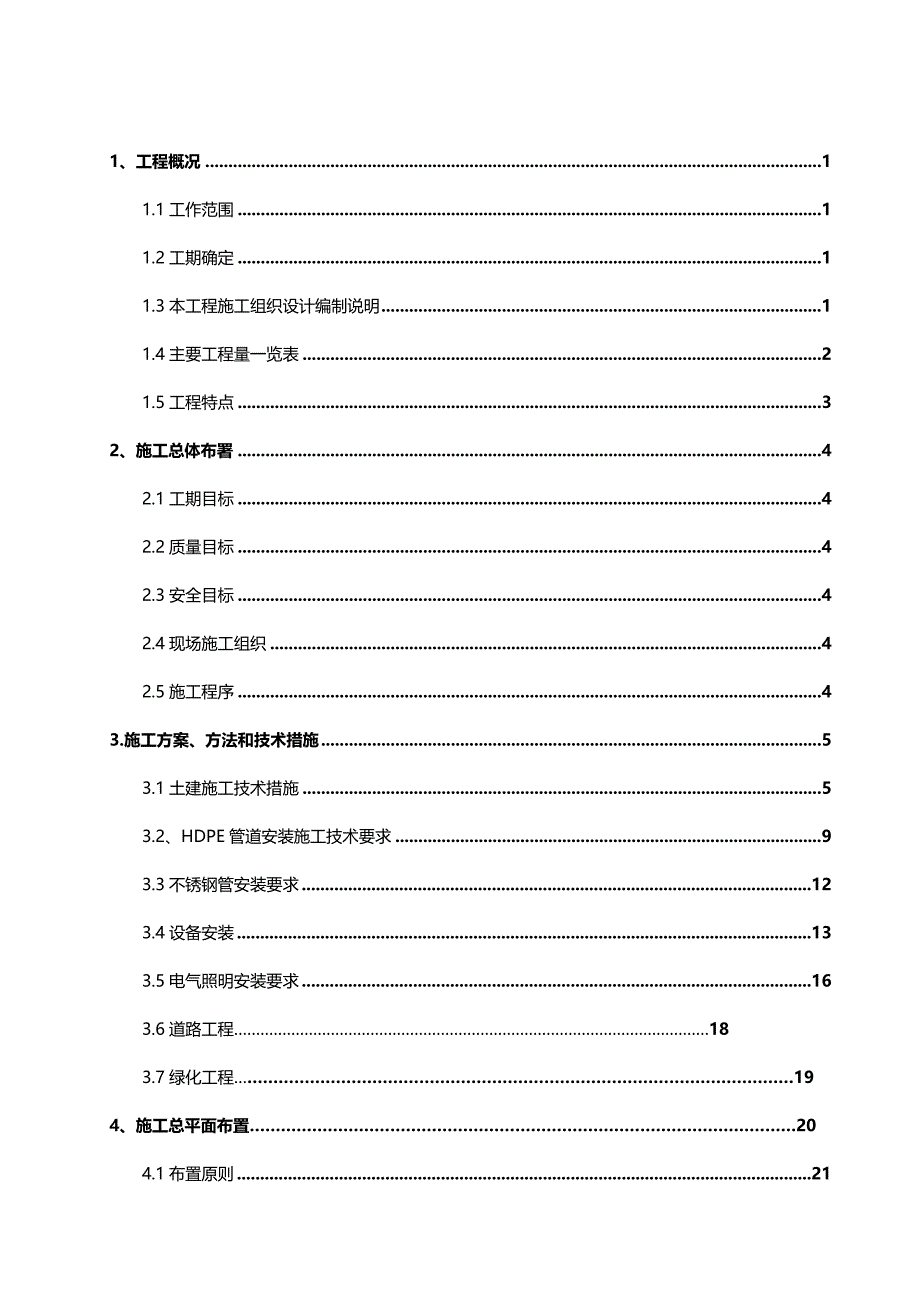

麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc_第2页
第2页 / 共47页

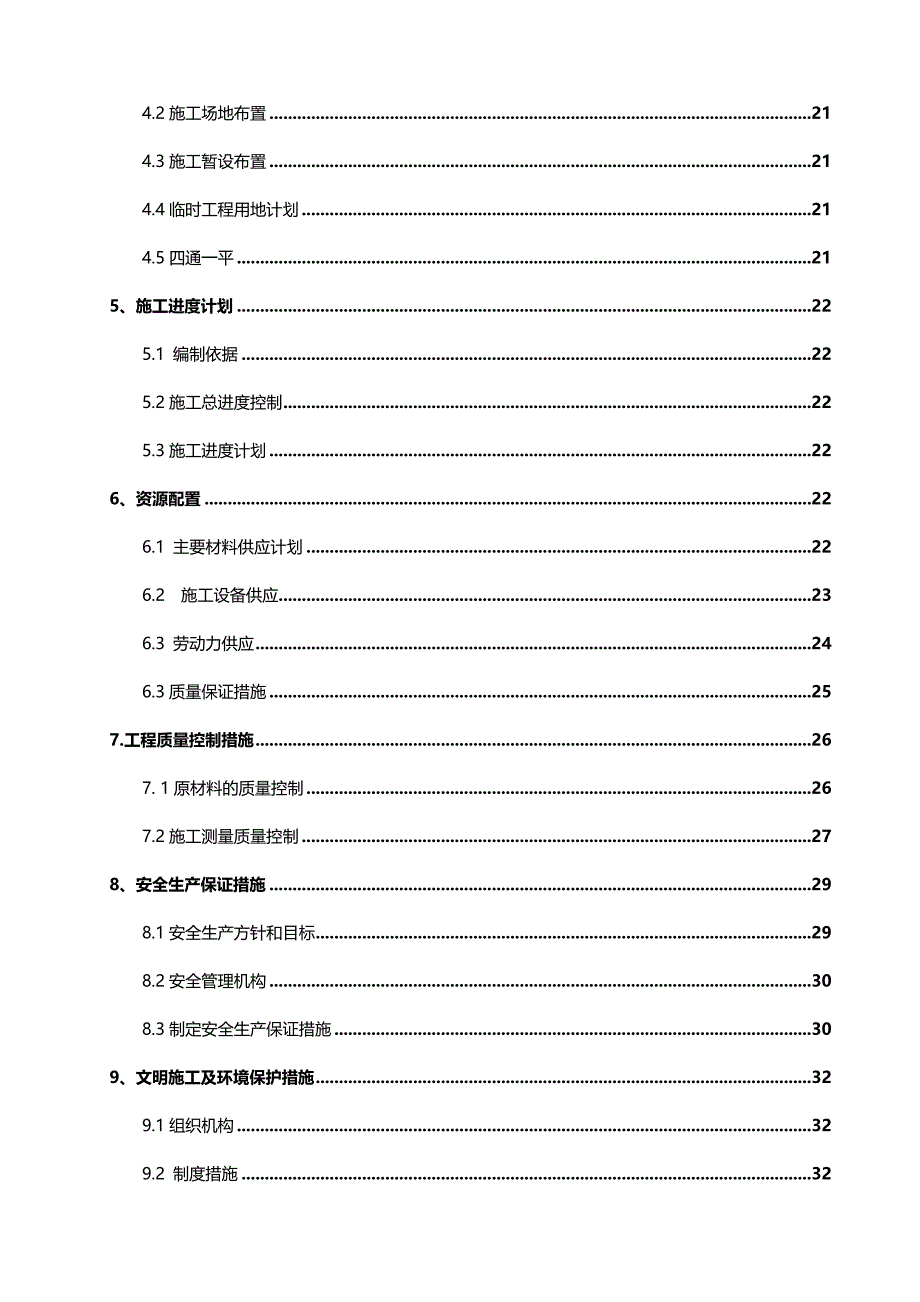

麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc_第3页
第3页 / 共47页
麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc_第4页
第4页 / 共47页
麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc_第5页
第5页 / 共47页
麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc_第6页
第6页 / 共47页
麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc_第7页
第7页 / 共47页
麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc_第8页
第8页 / 共47页
麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc_第9页
第9页 / 共47页
麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc_第10页
第10页 / 共47页
亲,该文档总共47页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc》由会员分享,可在线阅读,更多相关《麦肯食品公司厌氧池配套土建及管道设备工程施工组织设计.doc(47页珍藏版)》请在第壹文秘上搜索。

1、某某食品(某某)有限公司厌氧池配套土建及管道设备工程施工组织设计编制人:1、工程概况11.1工作范围11.2工期确定11.3本工程施工组织设计编制说明11.4主要工程量一览表21.5工程特点32、施工总体布署42.1工期目标42.2质量目标42.3安全目标42.4现场施工组织42.5施工程序43.施工方案、方法和技术措施53.1土建施工技术措施53.2、HDPE管道安装施工技术要求93.3不锈钢管安装要求123.4设备安装133.5电气照明安装要求163.6道路工程183.7绿化工程194、施工总平面布置204.1布置原则214.2施工场地布置214.3施工暂设布置214.4临时工程用地计划2

2、14.5四通一平215、施工进度计划225.1 编制依据225.2施工总进度控制225.3施工进度计划226、资源配置226.1 主要材料供应计划226.2 施工设备供应236.3 劳动力供应246.3质量保证措施257.工程质量控制措施267. 1原材料的质量控制267.2施工测量质量控制278、安全生产保证措施298.1安全生产方针和目标298.2安全管理机构308.3制定安全生产保证措施309、文明施工及环境保护措施329.1组织机构329.2 制度措施329.3 现场文明施工措施329.4 环境保护措施3310、雨季施工措施3310.1雨季施工准备工作3310.2技术措施34 1、工程

3、概况1.1工作范围根据招标文件,为配合某某食品有限公司污水处理二期工程一标段工程,使整体污水处理的一、二期工程能够达到良好运行,进行此次投标。本次投标工程范围是与浮顶厌氧池工程配套的土建、工艺管道设备及建筑物电气照明安装工程:(其中包括:CAL搅拌系统、污泥抽出及循环系统、沼气处置系统、废活性污泥系统、CAL旁路系统)我公司进行了污水站一期及二期工程一标段的建设,对污水站现场的自然状况及一期二期工程管道衔接非常熟悉。另外我公司技术人员对某某在英国怀特西正在建设的厌养池施工现场进行了实地考查,对与厌氧池有关的管道及设备安装施工方法及某某所要求的标准有了一定的理解。根据某某二期工程的施工特点,我公

4、司专门成立一个项目经理部对施工生产统一布署和指挥。我们公司一定会将二期工程建设的更好。1.2工期确定根据本工程施工特点:我公司施工工期定为 90 日历天。按照某某要求的开工日期进行某某二期二标段开工建设。1.3本工程施工组织设计编制说明1.3.1编制依据(1)工程招标文件;(2)工程招标图纸;(3)工地现场踏勘所获取的资料。1.3.2本工程采用的主要规范、规程(1)GB502022002建筑地基基础工程施工质量验收规范(2)GB502022001钢结构工程施工质量验收规范(3)GB502042002混凝土结构工程施工质量验收规范(4)GB502032002砌体工程施工质量验收规范(5)GB50

5、2092002建筑地面工程施工质量验收规范(6)GB502072002屋面工程质量验收规范(7)GB503032002建筑电气工程施工质量验收规范(8)GB503002001建筑工程质量验收统一标准(9)工业金属管道工程施工及验收规范GB50235-97(10)建筑给水排水及采暖工程施工质量验收规范GB50242-2002;(11)机械设备安装工程施工及验收通用规范GB50231-98;(12)城市污水处理厂工程质量验收规范GB50334-2002(13)建筑安装工程施工技术操作规程GB23/T7142003(14)建筑电气安装工程质量检验标准GB503032002(15)相关图集JD10建筑

6、电气安装工程图集、设计、施工、材料(16)等电位联接安装97SD5671.3.3编制原则(1)确保实现招标文件所要求的安全、质量、工期、环保目标。(2)充分考虑本工程的特点、重点及施工难点。(3)充分发挥我企业技术实力、施工机械设备配套能力及项目管理优势。(4)以总体施工部署、进度计划安排、主要施工项目及关键工序的施工方案、技术保证措施为本施工组织设计的重点内容。1.4主要工程量一览表序号项目名称单位数量备注1CAL射流搅拌器厂房座2混凝土砌块结构、2污泥回流厂房座3混凝土砌块结构3厌氧池进水室座1钢混结构,内衬HDPE嵌钉膜4厌氧池出水室座1钢混结构,内衬HDPE嵌钉膜5沼气间、沼气仪表室座

7、各1混凝土砌块结构、轻钢结构6格栅间轻钢房、格栅集水井座1轻钢房、钢混结构集水井7.阀门井座2钢混结构8HDPE管DN50-DN350m21169不锈钢管DN150-DN200m13010机械格栅安装个111CAL搅拌设备安装套212污泥回收设备安装套313沼气处理装置安装套114堰闸门安装套115雨水管道M210钢筋混凝土管16污水管道MHDPE缠绕管17排水检查井座砖砌1.5工程特点1.5.1基础工程:1.5.1.1厌氧池进、出水室池体钢筋砼筏片基础,池底钢筋混凝土厚度300MM。1.5.1.2搅拌泵房、污泥回收泵房和沼气间等建筑物基础为钢筋混凝土条形基础,钢筋混凝土地面厚度150MM。1

8、.5.1.3格栅间轻钢结构房均采用钢筋混凝土条形基础,钢筋混凝土地面厚度150MM。1.5.2主体工程:1.5.2.1进、出水室池体钢筋砼结构,池壁厚度为300MM,与钢筋砼筏片基础相连,内衬5MM的HDPE防水嵌钉膜,池顶用镀锌扁钢材质的护栏防护,外侧壁设置钢梯。1.5.2.2搅拌泵房、污泥回收泵房和沼气间等混凝土砌块结构双面金属焊接网,屋面轻型钢架,采用蓝色复合保温彩钢板。沼气间房增设屋面砼现浇板。1.5.2.3格栅间为轻钢结构房,屋面轻型钢架,采用蓝色复合保温彩钢板。1.5.3装饰及保温1.5.3.1外墙:搅拌泵房、污泥回收泵房和沼气间等混凝土结构房,外墙贴100MM厚18公斤/立方米苯

9、板保温,外墙涂料。1.5.3.2内墙:搅拌泵房、污泥回收泵房和沼气间等混凝土结构房的内墙面,抹混合砂浆20MM厚,刷白色内墙涂料。1.5.4地面装饰:地面为钢筋混凝土地面,采用20MM厚12水泥砂浆压实抹光。1.5.5工艺管道及设备安装1.5.5.1、根据该项工程特点,对本工程施工具体安排三个班组施工,具体分工如下:第一班组为设备安装组,主要负责整个工程污水设备的安装及调试。第二班组为管道安装组,负责工艺管道安装。第三班组为运行调试组,配合业主或供应商进行工艺系统调试。1.5.5.2、在单位工程的主要设备就位后,就应积极组织管道工程的施工。根据单位工程中的管道数量多少,确定施工人员及机具的多少

10、做好施工准备。1.5.5.3认真熟悉施工图,掌握工艺流程,了解设计意图,在审查图纸的基础上,找出存在问题,并与有关部门协商解决。1.5.5.4、根据工程特点及业主要求,全部地面以上的管道均为不锈钢管道,除特别说明者外全部地面以下管道均为HDPE管道. 因此必须做好技术质量交底工作。1.5.5.5、本工程涉及到的设备均为业主提供,因此每台设备必要的设计施工图、制作、交货、现场检测、安装合格证、储存和保护等技术要求要与供应方核准好。2、施工总体布署2.1工期目标如果我公司中标,总工期为90天, 按照工期争取提前完成施工任务。2.2质量目标2.2.1单位工程质量达到合格等级。2.2.2满足业主对全线

11、工程的质量目标要求。2.3安全目标2.3.1不发生人员伤亡。2.3.2不发生的责任事故。2.3.3杜绝因施工所引起交通的中断、通讯中断等工程施工现场事故。2.4现场施工组织2.4.1组织管理机构以按期优质建工程为目标,根据工程需要,项目部设置为两级管理机构,即项目管理与项目施工作业层。项目部组织机构图见附图2-1。项目施工组织机构框图 附图2-1公司总经理总工程师项目经理经营部材料设备部财务部质量安全部工程技术部作业层设置:混凝土作业组、钢筋组、模板组、砌筑组、管道组、设备安装组、运行调试组,电气安装组2.5施工程序2.5.1土建施工程序:场地平整抄平放线挖土方验槽混凝土垫层基础混凝土 砼砌块

12、砌筑工程顶板混凝土 彩钢屋面工程 装饰 2.5.2工艺施工程序:工艺施工准备管道测量及定位管道土方开挖管道基础施工管道敷设分层回填夯实堤坝坡面修复设备安装连接运行调试。2.5.3电气施工程序:熟悉图纸 选管 切断 套丝 煨弯 按使用场所刷防腐漆 进行部分管与盒的连接 配合土建施工逐段预埋管 管与管和管与盒(箱)连接 接地跨接线焊接3.施工方案、方法和技术措施3.1土建工程施工技术措施3.1.1施工测量3.1.1.1根据施工总平面布置图和某某食品公司提供的水准点,进行工程抄平放线工作,在无建筑物通视条件下,将水准点引入现场,在不影响施工而且又隐蔽的建筑周边设置预埋钢筋长度不小于300mm小桩做施

13、工水准点,保证施工阶段标高准确。经闭合检验后,做好标志,并加以妥善保护。 a.0.000以下标高控制为了保证建筑物总高度的精度,在0.000下施工中应注意准确地测设标高,为0.000以上标高转递打好基础,基础施工前标高均需由0点引测,待基础施工完后,在基础上留设临时标高。b.0.000以上标高控制0.000以上的标高引测,主要是用钢尺沿结构外墙等向上垂直测量,设3处向上引测点,以便于相互校核。误差应在5mm以内。c.测量设备选用表测量设备选用表名 称型号数量精 度用 途激光经纬仪J212角度测量水准仪S313mm/km施工水准测量激光垂直仪J212施工垂直测量50米钢卷尺-1计量局检验合格检测抽查测量5米盒尺-4计量局检验合格检测抽查测量线锤1KG2垂直度测量线锤2KG2垂直度测量3.1.2土方工程3.1.2.1土方开挖前进行抄平、放线,用白灰撒出挖方边线,对工人进行技术交底工作。3.1.2.2土方开挖的顺序、方法必须与设计说明相一致,并遵循“分层开挖,严禁超挖”的原则。3.1.2.3土方开挖采用反铲挖掘机挖土,自卸汽车配合运土,挖土时,技术人员跟班作业,随时抄测挖方深度,以免超挖。当挖至标高以上200mm左右土层
