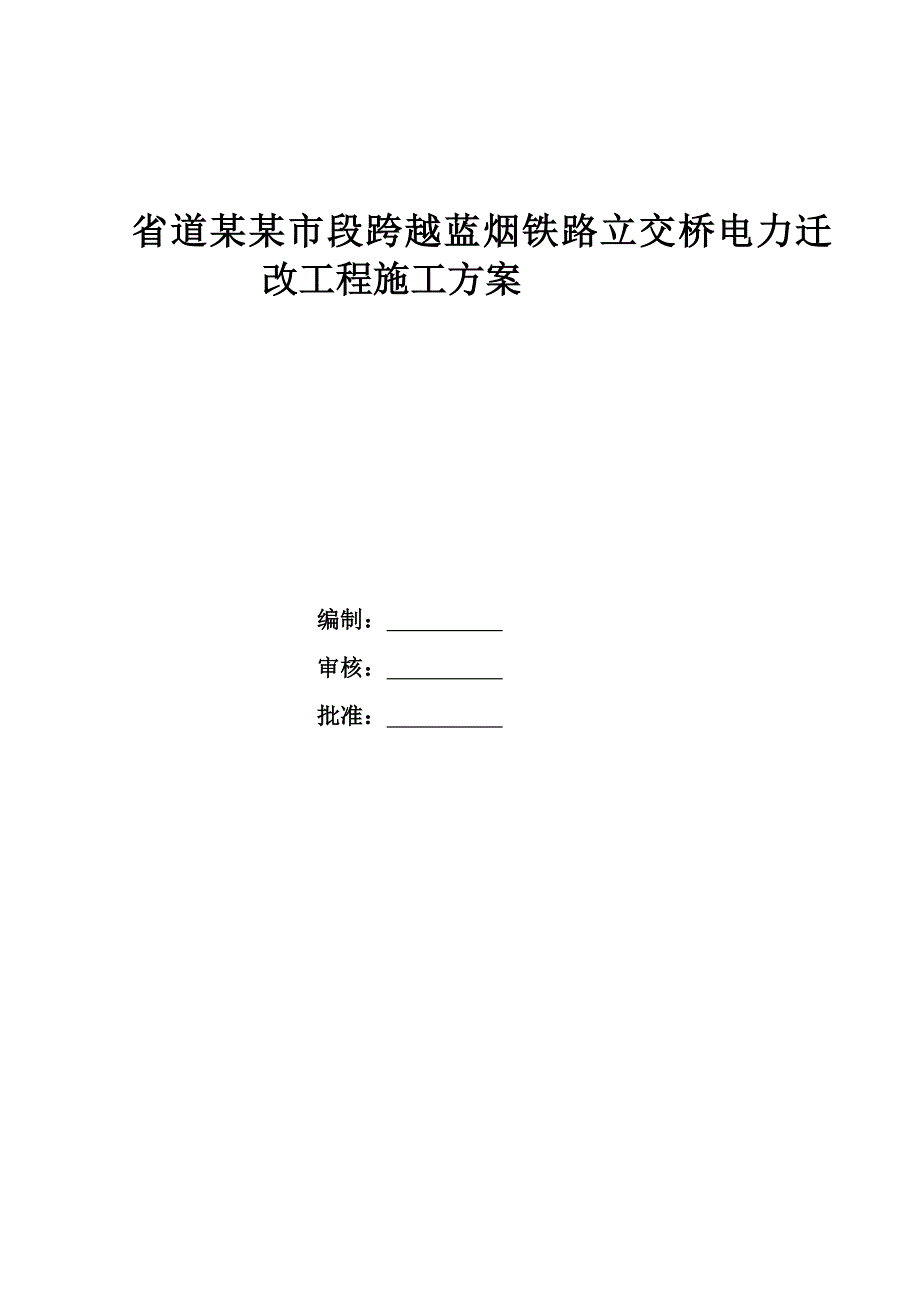

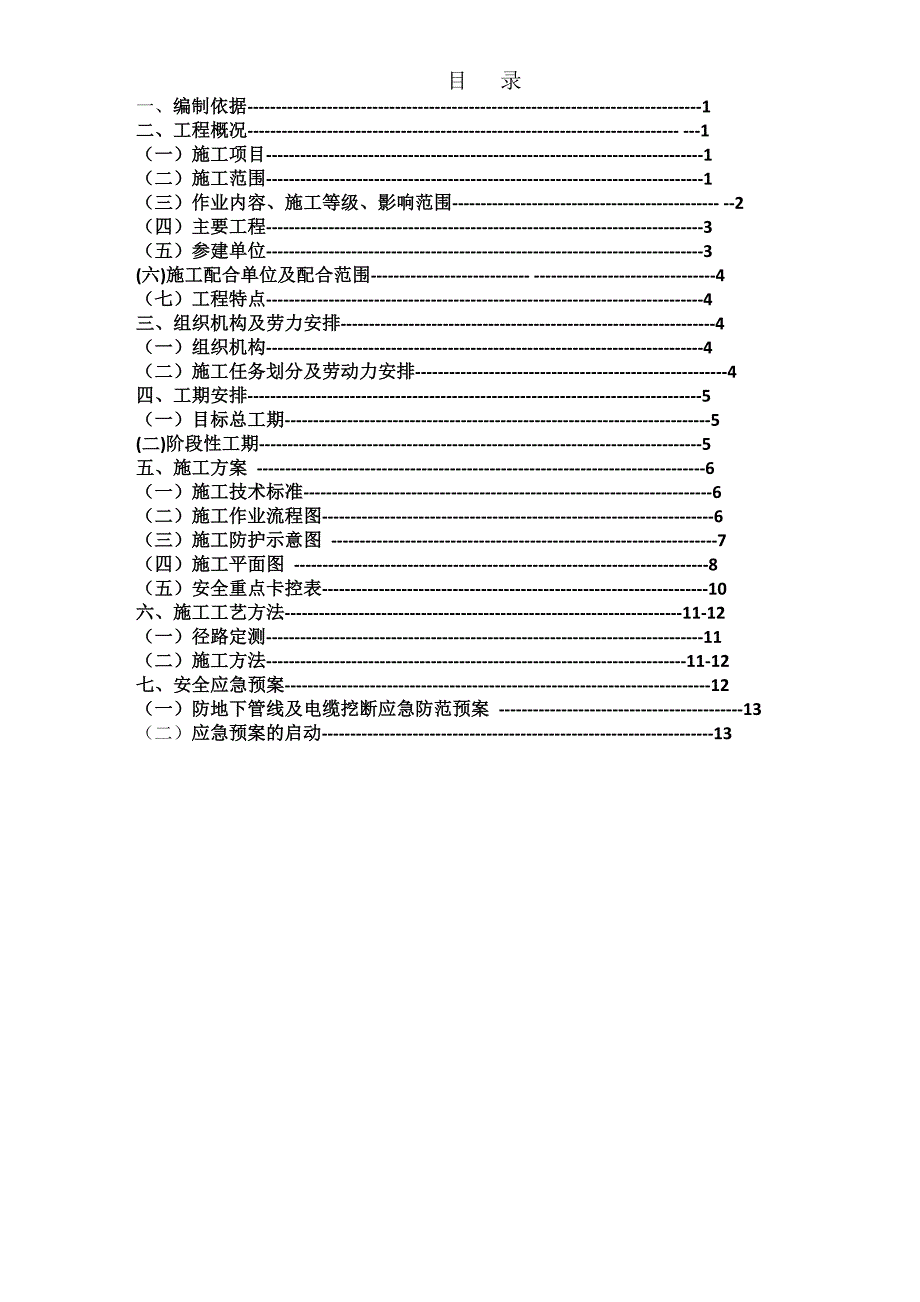

1、省道某某市段跨越蓝烟铁路立交桥电力迁改工程施工方案 编制： 审核： 批准： 目 录一、编制依据-1 二、工程概况- -1（一）施工项目-1（二）施工范围-1 （三）作业内容、施工等级、影响范围- -2 （四）主要工程-3（五）参建单位-3(六)施工配合单位及配合范围- -4（七）工程特点-4三、组织机构及劳力安排-4（一）组织机构-4（二）施工任务划分及劳动力安排-4四、工期安排-5（一）目标总工期-5(二)阶段性工期-5五、施工方案 -6（一）施工技术标准-6（二）施工作业流程图-6 （三）施工防护示意图 -7 （四）施工平面图 -8（五）安全重点卡控表-10六、施工工艺方法-11-12（一

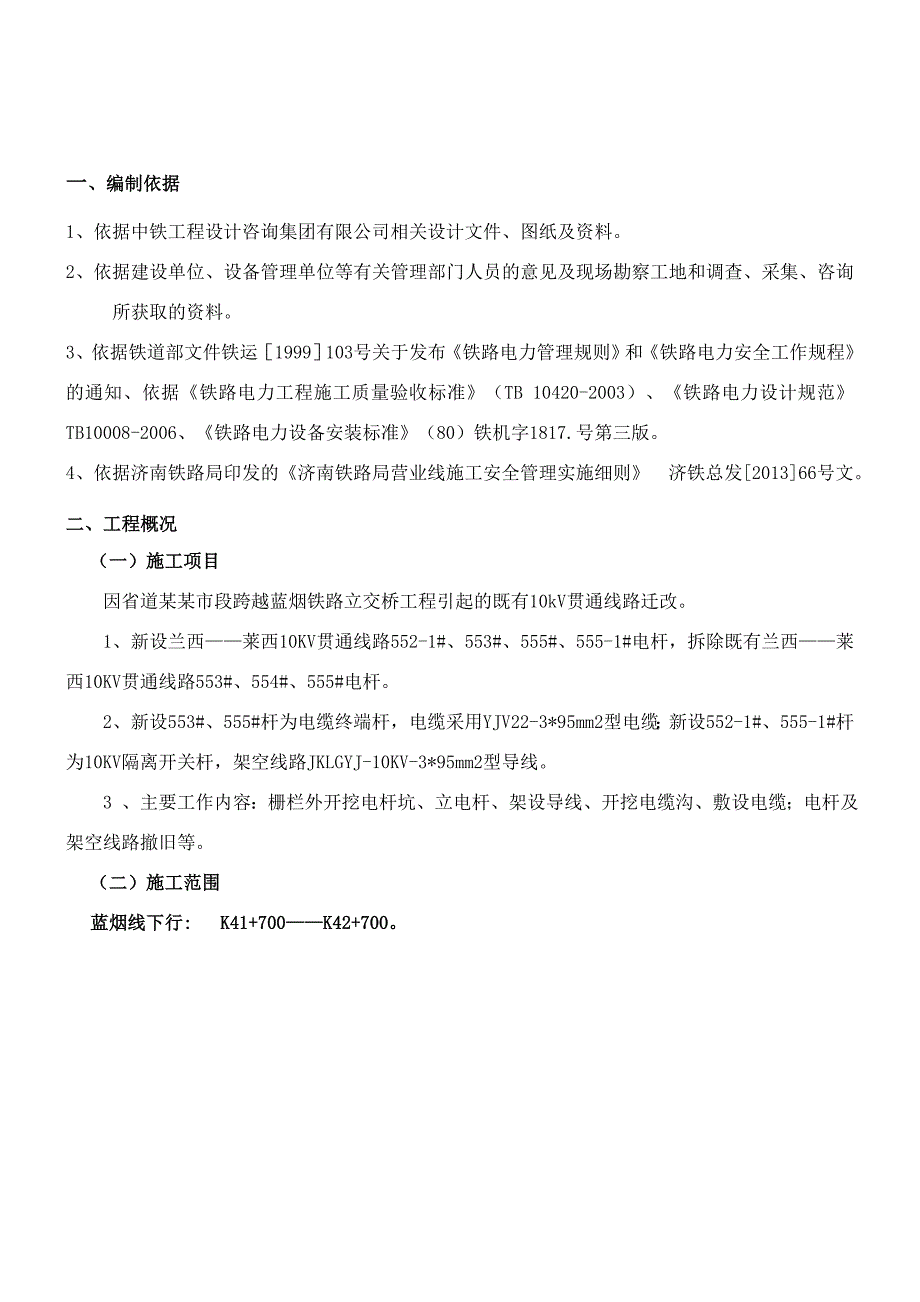

2、）径路定测-11（二）施工方法-11-12 七、安全应急预案-12（一）防地下管线及电缆挖断应急防范预案 -13（二）应急预案的启动-13一、编制依据1、依据中铁工程设计咨询集团有限公司相关设计文件、图纸及资料。2、依据建设单位、设备管理单位等有关管理部门人员的意见及现场勘察工地和调查、采集、咨询所获取的资料。3、依据铁道部文件铁运1999103号关于发布铁路电力管理规则和铁路电力安全工作规程的通知、依据铁路电力工程施工质量验收标准（TB 10420-2003）、铁路电力设计规范TB10008-2006、铁路电力设备安装标准（80）铁机字1817.号第三版。4、依据济南铁路局印发的济南铁路局营
3、业线施工安全管理实施细则 济铁总发201366号文。二、工程概况（一）施工项目因省道某某市段跨越蓝烟铁路立交桥工程引起的既有10kV贯通线路迁改。1、新设兰西莱西10KV贯通线路552-1#、553#、555#、555-1#电杆，拆除既有兰西莱西10KV贯通线路553#、554#、555#电杆。 2、新设553#、555#杆为电缆终端杆，电缆采用YJV22-3*95mm2型电缆；新设552-1#、555-1#杆为10KV隔离开关杆，架空线路JKLGYJ-10KV-3*95mm2型导线。3 、主要工作内容：栅栏外开挖电杆坑、立电杆、架设导线、开挖电缆沟、敷设电缆；电杆及架空线路撤旧等。（二）施工
4、范围蓝烟线下行: K41+700K42+700。（三）作业内容、影响范围序号作业内容施工等级影响范围配合监控1电缆沟开挖不要点施工开挖范围烟台车务段 、青岛供电段、青岛工务段、青岛电务段、济南通信段2电缆敷设不要点施工敷设区域青岛供电段、烟台车务段3电缆沟回填不要点施工回填的电缆沟青岛供电段、烟台车务段、青岛工务段4电缆头制作及安装不要点施工电缆头青岛供电段、烟台车务段5电缆标桩埋设不要点施工开挖范围青岛供电段、烟台车务段6电缆分接箱安装不要点施工开挖范围青岛供电段、烟台车务段、青岛工务段7线路停电接火供电段停电要点施工敷设区域青岛供电段、烟台车务段8杆坑开挖不要点施工123#-125#杆青岛
5、供电段、烟台车务段9电杆组立不要点施工123#-125#杆青岛供电段、烟台车务段10导线架设不要点施工123#-125#杆青岛供电段、烟台车务段11线路停电接火供电段停电要点施工停电范围青岛供电段、烟台车务段12旧线路拆除不要点施工123#-125#杆青岛供电段、烟台车务段（四）主要工程数量序号工程项目名称单位数量备 注1电缆沟开挖m2302YJV22-1KV 4*35mm2电缆敷设m2303YJV22-1KV-2*4mm2电缆敷设m2304电缆分接箱台25新立电杆根8610KV-JKLGYJ-1*70mm2导线架设m1000710KV-JKLGYJ-1*95mm2导线架设m12008拆除电杆
6、根59架空线路拆除m2200（五）参建单位建设单位：烟台市福山区交通运输局设计单位：中铁工程设计咨询集团有限公司监理单位：山东济铁工程建设监理有限责任公司施工单位：山东济铁工程建设集团有限公司青岛水电工程分公司（六）施工配合单位及配合范围1、青岛供电段： 对应蓝烟线 K156+200K157+100。 2、青岛工务段： 对应蓝烟线 K156+200K157+100。 3、青岛电务段: 对应蓝烟线 K156+200K157+100。4、烟台车务段： 对应蓝烟线 K156+200K157+100。5、济南通信段: 对应蓝烟线 K156+200K157+100。（七）工程特点烟台市福山区林门线公路下
7、穿蓝烟铁路立交桥电力迁改工程铁路运输非常方便，沿线公路以高速公路、国道为骨架，省道、市道纵横交错、四通八达，以上均可作为本工程的汽运主干线，为本工程的材料运输提供了较为方便的运输条件。施工区段内车站运输繁忙、安全压力大、施工任务重，工程自2013年5月1日2013年11月30前进行施工改造，施工期间存在与各专业交叉作业现象。三、组织机构及劳力安排（一）组织机构结合本工程施工的实际情况，确保工程施工高效、优质、安全顺利实施，成立福山区林门线公路下穿蓝烟铁路立交桥电力迁改工程施工部，施工部驻地在福山。下设二部施工队，组织机构如下图：工程管理钟世文专业总工程师：郭强工程师:祝明峰 技术员钟世文安全主管李玉胜安质环保王永欣物资设备蔺峰计划财务郑荣法综合办公室安平作业一队:朱中华中心料库作业二队：（二）施工任务划分及劳动力安排根据本工程任务情况，拟投入30人。下设2个施工作业队，根据工程需要及劳动力安排，2个作业队应动态平行施工。1、作业队队长: 朱中华2、施工现场负责人: 袁军3、作业队安全员: 刘善明4、作业队驻站联络员: 袁照本5、现场防护员: 王存波四、工期安排（一）目标总工期结合建设单位施工安排，根据各专业施工进度合理的安排电力迁改施工计划，以不影响其他专业施工为基本要求。1、计划开工日期： 2013年5月1 日2、计划竣工日期： 2013年11月30日（二）阶段性
