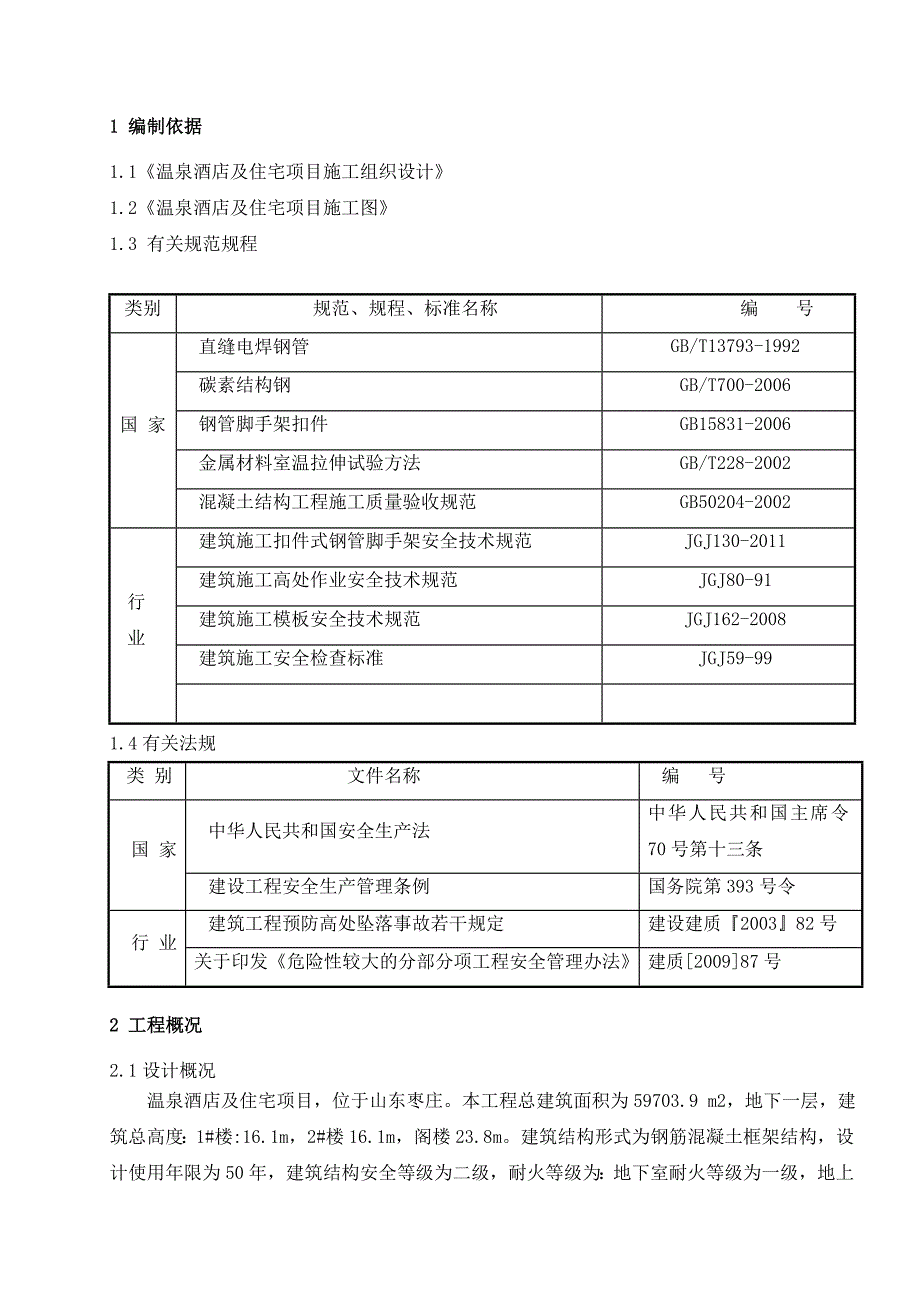

1、1 编制依据1.1温泉酒店及住宅项目施工组织设计1.2温泉酒店及住宅项目施工图1.3 有关规范规程类别规范、规程、标准名称编 号国 家直缝电焊钢管GB/T13793-1992碳素结构钢GB/T700-2006钢管脚手架扣件GB15831-2006金属材料室温拉伸试验方法GB/T228-2002混凝土结构工程施工质量验收规范GB50204-2002行业建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工高处作业安全技术规范JGJ80-91建筑施工模板安全技术规范JGJ162-2008建筑施工安全检查标准JGJ59-991.4有关法规类 别文件名称编 号国 家中华人民共和国安全生产法
2、中华人民共和国主席令70号第十三条建设工程安全生产管理条例国务院第393号令行 业建筑工程预防高处坠落事故若干规定建设建质200382号关于印发危险性较大的分部分项工程安全管理办法建质200987号2 工程概况2.1设计概况温泉酒店及住宅项目，位于山东枣庄。本工程总建筑面积为59703.9 m2，地下一层，建筑总高度：1#楼:16.1m，2#楼16.1m，阁楼23.8m。建筑结构形式为钢筋混凝土框架结构，设计使用年限为50年，建筑结构安全等级为二级，耐火等级为：地下室耐火等级为一级，地上建筑耐火等级为二级，抗震设防烈度为7度。建设单位为枣庄伦达置业有限公司，勘察单位为XXXXXX勘察工程有限公

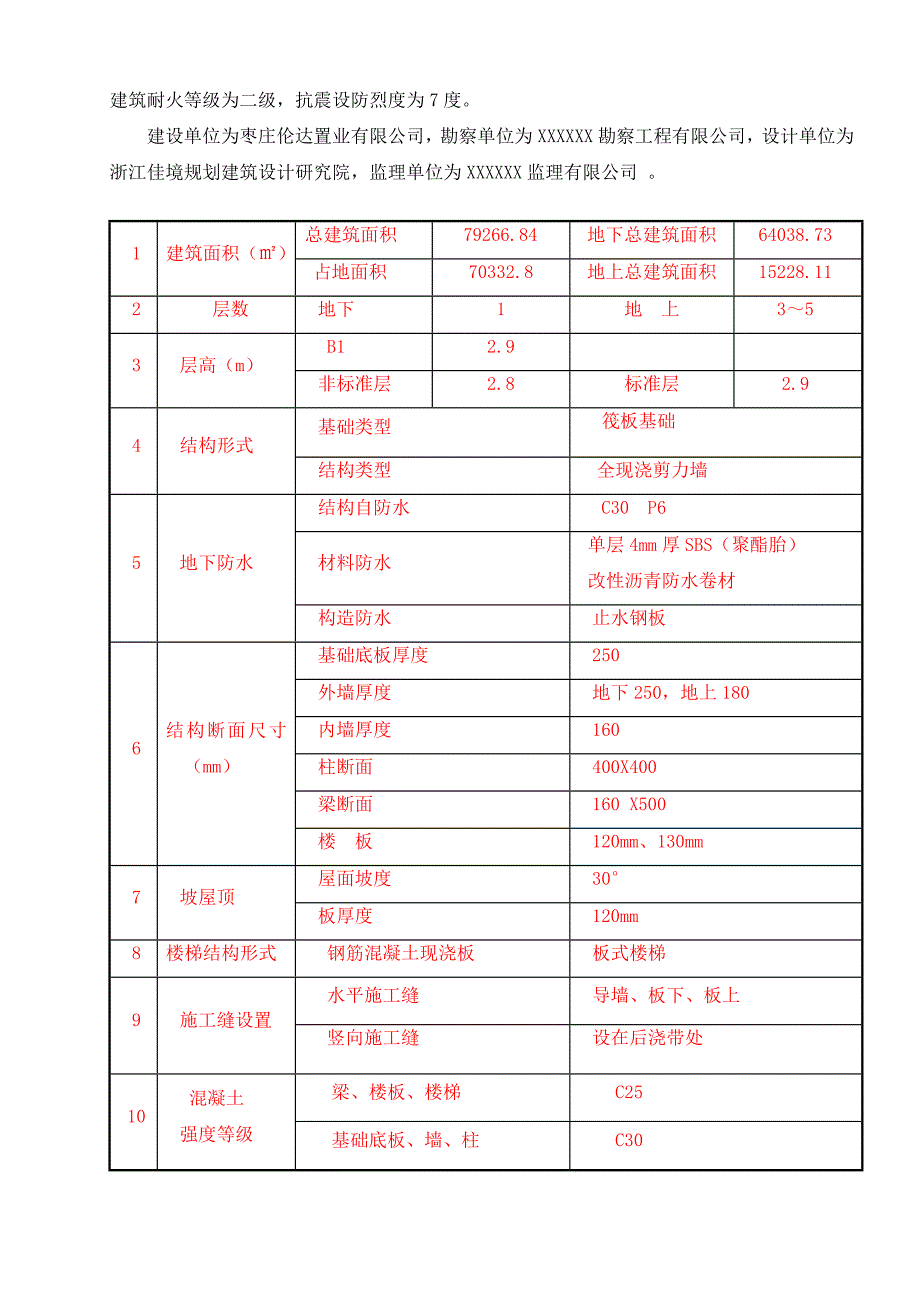

3、司，设计单位为浙江佳境规划建筑设计研究院，监理单位为XXXXXX监理有限公司 。1建筑面积（）总建筑面积 79266.84地下总建筑面积64038.73占地面积70332.8地上总建筑面积15228.112层数地下1地 上353层高（m）B12.9非标准层2.8标准层2.94结构形式基础类型筏板基础结构类型全现浇剪力墙5地下防水结构自防水C30 P6材料防水单层4mm厚SBS（聚酯胎）改性沥青防水卷材构造防水止水钢板6结构断面尺寸（mm）基础底板厚度250外墙厚度地下250，地上180内墙厚度160柱断面400X400梁断面160 X500楼 板120mm、130mm7坡屋顶屋面坡度30板厚度

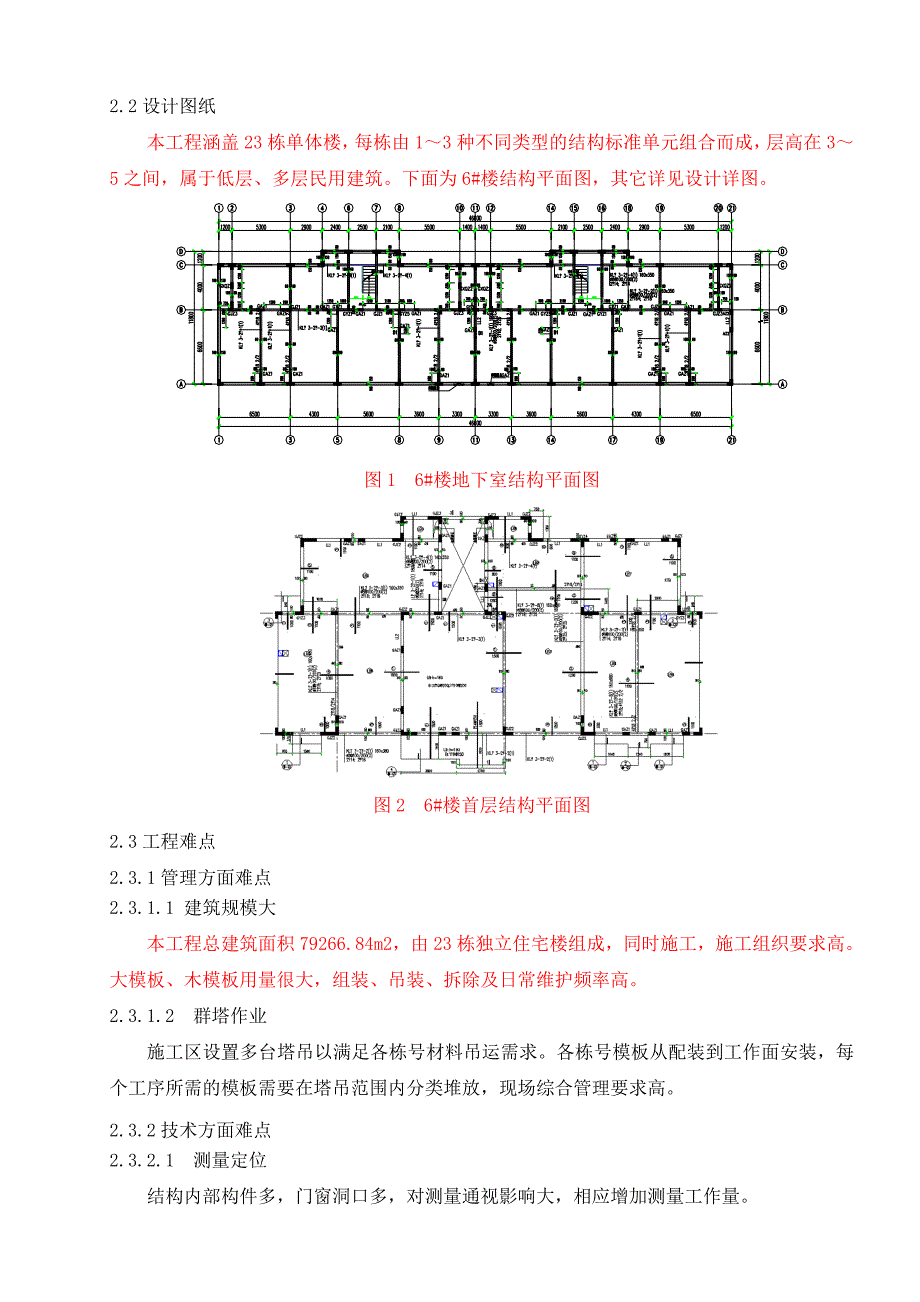

4、120mm8楼梯结构形式钢筋混凝土现浇板板式楼梯9施工缝设置水平施工缝导墙、板下、板上竖向施工缝设在后浇带处10混凝土强度等级梁、楼板、楼梯C25基础底板、墙、柱C302.2设计图纸本工程涵盖23栋单体楼，每栋由13种不同类型的结构标准单元组合而成，层高在35之间，属于低层、多层民用建筑。下面为6#楼结构平面图，其它详见设计详图。图1 6#楼地下室结构平面图图2 6#楼首层结构平面图2.3工程难点2.3.1管理方面难点 2.3.1.1 建筑规模大本工程总建筑面积79266.84m2，由23栋独立住宅楼组成，同时施工，施工组织要求高。大模板、木模板用量很大，组装、吊装、拆除及日常维护频率高。2.
5、3.1.2 群塔作业施工区设置多台塔吊以满足各栋号材料吊运需求。各栋号模板从配装到工作面安装，每个工序所需的模板需要在塔吊范围内分类堆放，现场综合管理要求高。2.3.2技术方面难点2.3.2.1 测量定位结构内部构件多，门窗洞口多，对测量通视影响大，相应增加测量工作量。3 施工安排3.1施工部位及工期要求时间部位开始时间结束时间备注1#楼坡屋面XX年XX月XX日XX年XX月XX日2#楼坡屋面XX年XX月XX日XX年XX月XX日阁楼坡屋面XX年XX月XX日XX年XX月XX日3.2劳动组织及职责分工为了保证模板施工技术措施的落实，成立以项目经理为首的模板工程施工领导小组。保证各种施工设备和物资及时
6、到位，严格按照既定的施工措施，合理安排施工，合理安排机械设备和劳动力计划，监督落实计划中每个细节的实际完成情况，确保工程工期目标和质量目标的实现。岗位姓名职称责任区域主要职责管理层负责人XXX 工程师（项目经理）全面主持各区工作1）全面组织管理施工现场的生产活动，合理调配劳动力资源。2）负责使项目的生产组织、生产管理和生产活动符合施工方案的实施要求。3）负责项目的安全生产活动，管理项目的安全管理组织体系。4）协调各分包商及作业队伍之间的进度矛盾及现场作业面冲突，使各分包商之间的现场施工有序合理地进行。5）具体抓住项目的进度管理，控制计划进度、实际进度和进度调整。XXX工程师全面主持1#、2#楼
7、工作1、监督木工作业严格按照技术交底进行模板拼装、安放；2、监督架子工作业严格按照技术交底进行模板支撑架体的搭设；3、监督作业班组的安全教育工作。4、监督作业工人按安全交底进行作业；5、协调调度保证进度。XXX工程师全面主持阁楼工作劳 务负责人XXX/1#楼所有劳务作业1、配合项目管理人进行劳务管理工作；2、负责对代班工长的教具、培训；3、加强对作业工人的安全教育。XXX/2#楼所有劳务作业XXX/阁楼所有劳务作业3.3工人数量及分工工种单位数量备注木工人150模板配置安装架子工人60钢管架搭设电工人3测量放线工人3电焊工人2普工人10材料搬运、现场清理4施工准备4.1技术准备4.1.1项目技
8、术负责人组织项目经理部技术生产人员熟悉图纸，认真学习规范要求，掌握施工图的内容要求和特点，同时针对有关施工技术和图纸存在的疑点做好记录通过会审对图纸中存在的问题与设计，建设、监理共同协商解决，取得一致意见后办理图纸会审记录，作为施工图的变更依据和施工操作依据。熟悉各部位截面尺寸、标高,制定模板初步设计方案。4.1.2项目技术负责人及主管工长对操作班组做好岗前培训，明确模板加工、安装标准及验收要求。4.2机具准备序号物资名称规格单位数量进场时间1锯木机台式（移动）台9XX年XX月XX日2手提电锯G3G-G400台20XX年XX月XX日3手提平刨台6XX年XX月XX日4手提钻机台10XX年XX月X
9、X日4.3材料准备序号材料名称规 格单位数 量备注1胶 合 板915183018mm片2000主要进场时间为XX年XX月XX日，其后随施工进度进行更换2方 木50100mmm35003方 木100100mmm36005钢 管483.5mm吨10006顶、底托/副30007止水螺栓/个5008对拉螺栓个3005模板施工工艺技术5.1原材料性能及质量要求1、普通钢管规格为48，壁厚为3.5mm，钢管应有产品合格证、质量检测报告。其检测按碳素结构钢GB700-89中Q235A钢规定，使用的钢管表面应平直光滑，不得有严重的锈蚀、麻坑、打孔、弯曲、压扁，以免影响承载力；钢管端部不得有气割，端面不平整不得
10、作为立杆使用，否则在对接扣件部位出现弯曲，易失稳。扣件必须有产品质量合格证、生产许可证、专业检测单位检测报告和产品标识。有裂缝、变形的严禁使用，出现滑丝的扣件螺栓必须更换。扣件应进行防锈处理。2、板模板全部采用地产优质覆面酚醛树脂浸渍复合九层胶合板，板面涂覆热压一层酚醛树脂，规格尺寸为915183018mm，胶合板板边四周均涂封防水油漆，耐磨性强，表面平整光滑，不易吸水受潮变形。3、骨料及搁栅选用50100mm，100100mm规格的方木，经刨光处理后，保证断面一致，腐烂扭裂木材不得使用。4、脱模剂采用非油性脱模剂，无毒无污染，工作条件及脱模效果好，砼表面平整光滑，无气眼，不污染砼表面及钢筋，
11、不需处理就可直接使用。5.2支撑系统基础处理支撑系统基础采用C20混凝土硬化处理，支撑系统基础为地下室顶板时，需进行承载力验算。每根立杆底部应设置底座，底座采用规格不小于150mm150mm8mm钢板和钢管套管焊接组成。底座下设置长度不少于2跨、宽度不小于150mm、厚度不小于50mm的木垫板。5.3施工质量验收1、主控项目（1）模板及其支架必须有足够的强度、刚度和稳定性，其支架的支承部分必须有足够的支承面积。如安装在基土上，基土必须坚实并有排水措施。检查数量：全数检查。检验方法：对照模板设计文件和施工技术方案观察。（2）安装现浇结构的上层模板及支架时，下层模板应具有承受上层荷载的承受能力，或
12、加设支架；上、下层支架的立柱应对准，并铺设垫板。检查数量：全数检查。检验方法：对照模板设计文件和施工技术方案观察。（3）在涂刷模板隔离剂时，不得沾污钢筋与混凝土接槎处。检查数量：全数检查检验方法：观察2、一般项目（1）模板安装应满足下列要求1）模板的接缝不应漏浆；板缝宽度应2.5（创优工程板缝宽度1.5mm），在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。2）模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂，如油类隔离剂。3）浇筑混凝土前，模板内的杂物应清理干净。检查数量：全数检查检查方法：观察（2）对跨度不小于4m的现浇钢筋混凝土梁、板，其
13、模板应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的1/10003/1000。检查数量：在同一检验批内，对梁应抽查构件数量的10，且不少于3件；对板应按有代表性的自然间抽查10，且不少于3间；对大空间结构，板可按纵、横轴线划分检查面，抽查10，且不少于3面。检验方法：水准仪或拉线、钢尺检查。（3）固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装牢固，其偏差符合表5.2-1的规定。 模板上的预埋件、预留孔和预贸洞允许偏差量 表5.2-1项 目允许偏差()预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置5外露长度+10,0预埋螺栓中心线位置2外露长度+10,0预留洞中心线位置10尺寸+10,0注：检查中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10，且不少于3件；对墙和板应按有代表性的自然间抽查10，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴线划分检查面，抽查10，且均不少于3面。检验方法：钢尺检查。（4）现浇结构模板安装的偏差应符合 表5.2-2项 目允许偏差（）检验方法国家标准轴线位置5钢尺检查底模
