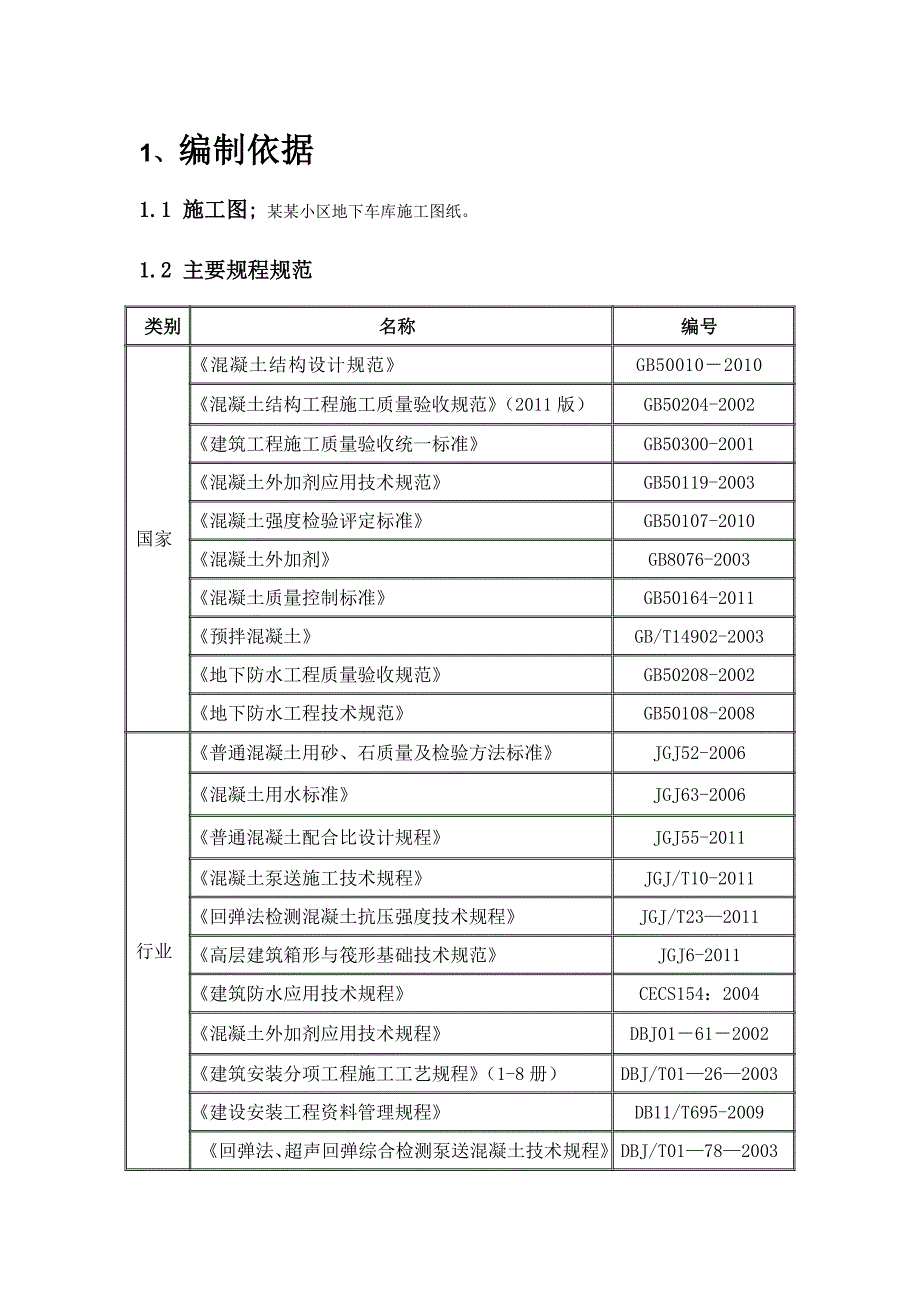

1、1、 编制依据1.1 施工图; 某某小区地下车库施工图纸。1.2 主要规程规范类别名称编号国家混凝土结构设计规范GB500102010混凝土结构工程施工质量验收规范（2011版）GB50204-2002建筑工程施工质量验收统一标准GB50300-2001混凝土外加剂应用技术规范 GB50119-2003混凝土强度检验评定标准GB50107-2010混凝土外加剂GB8076-2003混凝土质量控制标准GB50164-2011预拌混凝土 GB/T14902-2003地下防水工程质量验收规范GB50208-2002地下防水工程技术规范GB50108-2008行业普通混凝土用砂、石质量及检验方法标准J
2、GJ52-2006混凝土用水标准 JGJ63-2006普通混凝土配合比设计规程JGJ55-2011混凝土泵送施工技术规程JGJ/T10-2011回弹法检测混凝土抗压强度技术规程JGJ/T232011高层建筑箱形与筏形基础技术规范JGJ6-2011建筑防水应用技术规程CECS154：2004混凝土外加剂应用技术规程DBJ01612002建筑安装分项工程施工工艺规程（1-8册）DBJ/T01262003建设安装工程资料管理规程DB11/T695-2009 回弹法、超声回弹综合检测泵送混凝土技术规程DBJ/T01782003建筑工程施工技术管理规程DBJ01802003混凝土工程施工质量验收规程DB

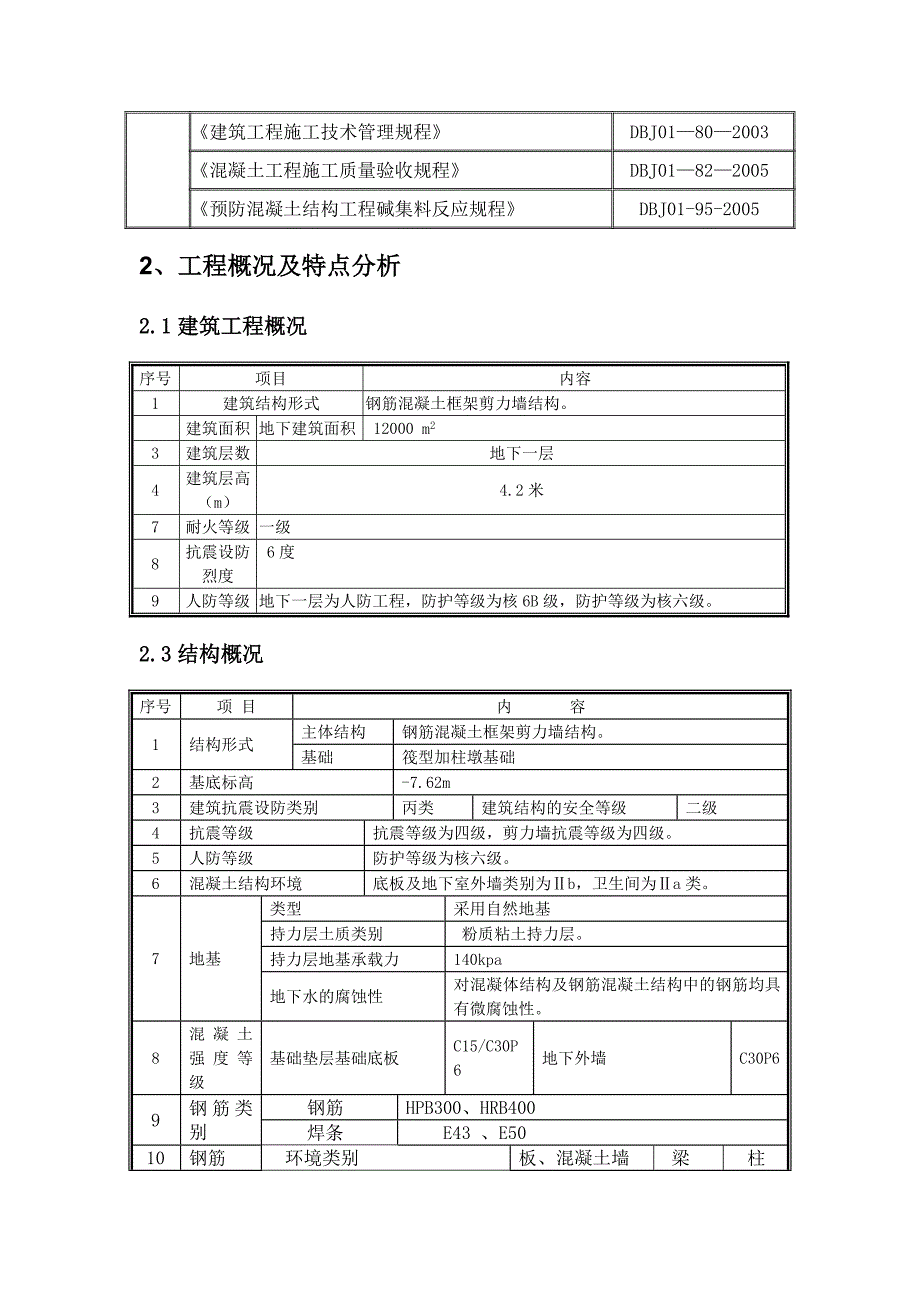

3、J01822005预防混凝土结构工程碱集料反应规程DBJ01-95-20052、工程概况及特点分析2.1建筑工程概况序号项目内容1建筑结构形式钢筋混凝土框架剪力墙结构。建筑面积地下建筑面积 12000 m23建筑层数地下一层4建筑层高（m）4.2米7耐火等级一级8抗震设防烈度6度9人防等级地下一层为人防工程，防护等级为核6B级，防护等级为核六级。2.3结构概况序号项 目内 容1结构形式主体结构钢筋混凝土框架剪力墙结构。基础筏型加柱墩基础2基底标高-7.62m3建筑抗震设防类别丙类建筑结构的安全等级二级4抗震等级抗震等级为四级，剪力墙抗震等级为四级。 5人防等级防护等级为核六级。6混凝土结构环境

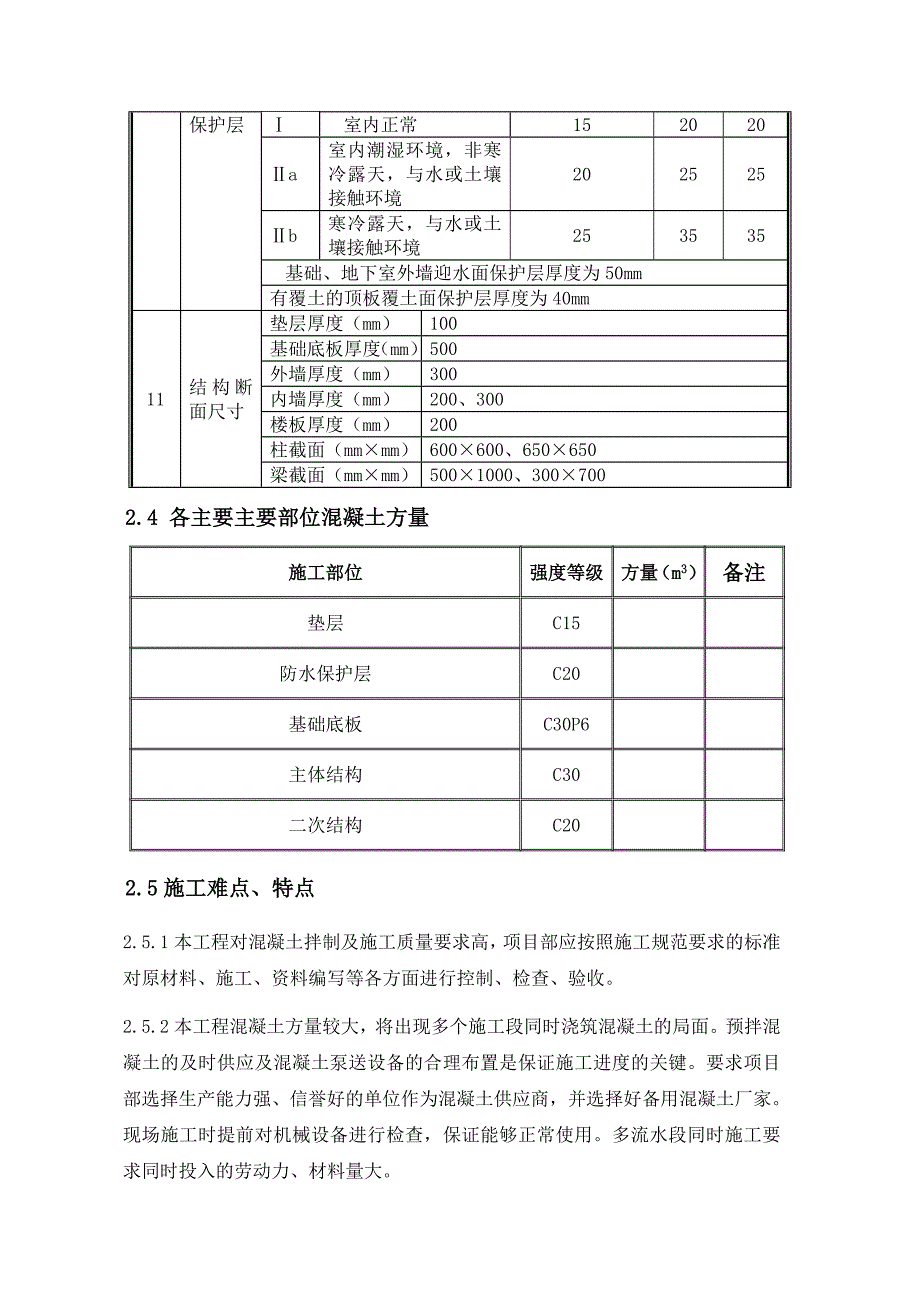

4、 底板及地下室外墙类别为b，卫生间为a类。7地基类型采用自然地基持力层土质类别 粉质粘土持力层。持力层地基承载力140kpa地下水的腐蚀性对混凝体结构及钢筋混凝土结构中的钢筋均具有微腐蚀性。8混凝土强度等级基础垫层基础底板C15/C30P6地下外墙C30P69钢筋类别钢筋HPB300、HRB400焊条E43 、E5010钢筋保护层环境类别板、混凝土墙梁柱室内正常152020a室内潮湿环境，非寒冷露天，与水或土壤接触环境202525b寒冷露天，与水或土壤接触环境253535基础、地下室外墙迎水面保护层厚度为50mm有覆土的顶板覆土面保护层厚度为40mm11结构断面尺寸垫层厚度（mm）100基础底
5、板厚度（mm）500外墙厚度（mm）300内墙厚度（mm）200、300楼板厚度（mm）200柱截面（mmmm）600600、650650梁截面（mmmm）5001000、3007002.4 各主要主要部位混凝土方量施工部位强度等级方量（m3）备注垫层C15防水保护层C20基础底板C30P6主体结构C30二次结构C202.5施工难点、特点2.5.1本工程对混凝土拌制及施工质量要求高，项目部应按照施工规范要求的标准对原材料、施工、资料编写等各方面进行控制、检查、验收。2.5.2本工程混凝土方量较大，将出现多个施工段同时浇筑混凝土的局面。预拌混凝土的及时供应及混凝土泵送设备的合理布置是保证施工进度
6、的关键。要求项目部选择生产能力强、信誉好的单位作为混凝土供应商，并选择好备用混凝土厂家。现场施工时提前对机械设备进行检查，保证能够正常使用。多流水段同时施工要求同时投入的劳动力、材料量大。3、施工部署3.1 施工流水段的划分地下结构与地上结构形式复杂，流水段的划分从地下至地上不同阶段采用不同的流水段划分法。地下部分7#楼为1段；7#楼至8#楼之间的车库为2段、3段；7#楼北侧车库为4段；6#楼为5段；6#楼西侧为6段；6#楼南侧车库为7段；5#楼为8段；5#楼南侧车库为9段；4#楼为10段。3.2 施工领导小组3.2.1 混凝土浇筑过程监控名单现场总调度：张理芳 现场指挥：张理芳现场试验负责人
7、：张昂质量检查员： 张涛、宋伟备注：连续浇筑时，排出值班表，每班4小时，值班员必须旁站指挥。施工队配备专职混凝土工长，按照项目部调度的要求具体落实混凝土施工的各项保障措施。混凝土每次浇筑，施工队必须安排专人负责门外道路清扫、临电、机械设备的保障。3.2.2 混凝土养护领导小组组 长：董龙副组长：张涛备注：配备固定的2名养护人员，不得随意更换，佩戴明显的养护袖标。3.3 机械设备的选择及布置本工程混凝土全部采用预拌混凝土，现场固定布置2台混凝土地泵，地泵型号为HBT60，长宽高615021002600，混凝土输送管选用125，混凝土最大理论输送量为60m3/h，最大理论输送距离，水平向为800m
8、，垂直向为100m。在进行底板混凝土施工时，根据需要增加1台汽车泵或车载泵配合地泵进行底板浇筑。混凝土浇筑时，每台混凝土泵配备一台布料杆，工作半径16m（由塔式起重机负责移动布料杆）。地泵提供单位需派专人常驻现场，以便及时排除混凝土地泵出现的故障，确保地泵及布料杆的正常使用。3.4 混凝土供应单位的选择根据工程特点及环保要求，本工程混凝土采用预拌混凝土。本工程选用两个混凝土供货单位。如果有一家负责的栋号混凝土供应不及时，另一家将作为预备供应方，随时供应。3.5 混凝土浇筑方案选择混凝土采用罐车运输到现场，采用混凝土输送泵辅以布料器进行现场的竖向和水平运输。混凝土浇筑时，提前与搅拌站以预拌混凝土
9、联系单的形式做好混凝土预约，并就水泥、砂石、掺合料等原材要求，配合比、砂率、坍落度、出机温度、初凝时间等质量要求以及运输间隔时间、混凝土供应量等内容提出具体要求，以便搅拌站提前备料。3.6 工期安排第一次垫层浇筑约在2013年4月上旬完成，地下车库2013年6月下旬东区车库封顶，西区 2013年11月车库封顶。4、施工准备4.1 技术准备4.1.1 施工前技术人员应根据施工进度需要，认真编制好泵送混凝土供应计划，加强与混凝土厂家的联系，并要求厂家提前进行混凝土的试配，同时根据施工情况提出具体技术要求。4.1.2 项目部总工组织项目部工程、技术人员认真熟悉图纸，并与设计院、监理单位办理图纸会审，
10、做好图纸会审记录。综合结构、建筑、设备、电气图纸，进行深化设计，全面考虑预埋件以及设备管线的预留预埋，避免专业施工和装修的剔凿。对各专业分包队、外埠施工队等做好技术交底和培训工作，并与混凝土搅拌站签好混凝土技术合同。4.1.3 项目部生产部门应提前准备好混凝土施工的现场施工条件，并及时制定好保证现场混凝土施工质量的现场监督管理办法和操作规程，以满足混凝土浇筑过程中的技术要求。4.1.4 本工程的混凝土环境类别：地上部分为a类，地下部分为二类b。混凝土拌合物中使用碱活性骨料时，混凝土中碱含量3Kg/m。氯离子含量水泥重量的0.1%。4.2 泵送混凝土原材料要求4.2.1 水泥：配制泵送混凝土用的
11、水泥应符合现行国家标准的规定。当采用其他品种的水泥时，应符合国家现行标准的有关规定。本工程混凝土质量要求高。如因存储不当引起质量有明显降低或水泥出厂超过3个月时，应在使用前对其质量进行复验，并按复验的结果使用。4.2.2 粗骨料：粗骨料选用的原则为：产地、规格一致，色泽均一，含泥量1%，针片状颗粒含量不大于10%，骨料不带杂物。强度高、连续级配好；粗骨料最大粒径与输送泵管之比应符合下列要求：碎石不宜大于1：3。其他应符合普通混凝土用砂、石质量及检验方法标准的规定。 4.2.3 细骨料：细骨料对混凝土拌合物的可泵性有很大影响，混凝土拌合物能在输送管中顺利流动，主要是由于粗骨料被包裹在砂浆中，而由
12、砂浆直接与管壁接触起到的润滑作用，对细骨料除应符合国家现行标准普通混凝土用砂、石质量及检验方法标准外，一般有下列要求：（1） 采用中砂、细度模数为2.53.2；（2） 通过0.315mm筛孔的砂不少于15%；（3） 有良好的级配。4.2.4 拌合水：配制泵送混凝土所用的水，应符合国家现行标准混凝土用水标准的规定。4.2.5 掺合料：泵送混凝土中常用的掺合料为粉煤灰，掺入混凝土拌合物中，能使泵送混凝土的流动性显著增加，且能减少混凝土拌合物的泌水和干缩，大大改善混凝土的泵送性能。泵送混凝土中掺加的粉煤灰应符合国家现行标准的有关规定。4.2.6 外加剂：基础筏板和地下室外墙混凝土设计要求添加防水剂，
13、掺量按厂家要求。泵送混凝土掺用的外加剂，应符合国家现行标准混凝土外加剂（GB8076-2003）、混凝土外加剂应用技术规范（GB50119-2003）、混凝土泵送剂和预拌混凝土的有关规定。4.3 泵送混凝土其他技术要求4.3.1 混凝土配合比要求（1） 水胶比：降低混凝土的水胶比可以提高混凝土的密实度，但如果太低，会出现自收缩现象。混凝土流动性在满足施工要求的前提下，用水量应尽可能小，以提高混凝土的密实度及耐久性。（2） 本工程泵送混凝土水泥最低用量不得少于280kg/m3。（3） 水胶比在0.45-0.55之间为宜。（4） 砂率：因砂率影响新拌混凝土的和易性，本工程砂率宜40%-42%，这样
14、有利于控制混凝土表面空隙、龟裂冷缩等缺陷的产生。4.3.2 和易性：为保证混凝土在浇筑过程中的不离析，要求混凝土有足够的粘聚性，在泵送中不泌水、不离析。按照规范规定：泵送混凝土10s的相对压力泌水率不得超过40%，因此要求混凝土泌水速度要慢，保证混凝土的稳定性和可泵性。4.3.3 坍落度：本工程混凝土入模坍落度按下表取值：坍落度损失应控制在30mm/h以内。结构类型竖向结构水平结构坍落度（mm）18020160204.3.4 混凝土的初凝时间：为保证混凝土浇筑不出现冷缝，要求混凝土的初凝时间保证在68小时。当气候变化时，应根据情况进行调整。混凝土终凝时间应在混凝土初凝时间34小时后。4.4 抗渗混凝土原材料要求4.4.1 水泥：采用普通硅酸盐，强度等级不应低于32.5MPa。不得使用过期或受潮结块的水泥，并不得将不同品种或强度等级的水泥混合使用。4.4.2 骨料：石子最大粒径25mm；吸水率不应大于1.5；不得使用碱活性骨料；其他要求应符合普通混凝土用砂、石质量及检验方法标准（JGJ52-2006）的规定。4.4.3 砂采用中
